如何解决工件变形的花键

  [复制链接]

签到天数: 1202 天

[LV.10]以坛为家III

发表于 2010-3-19 11:19:38 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司

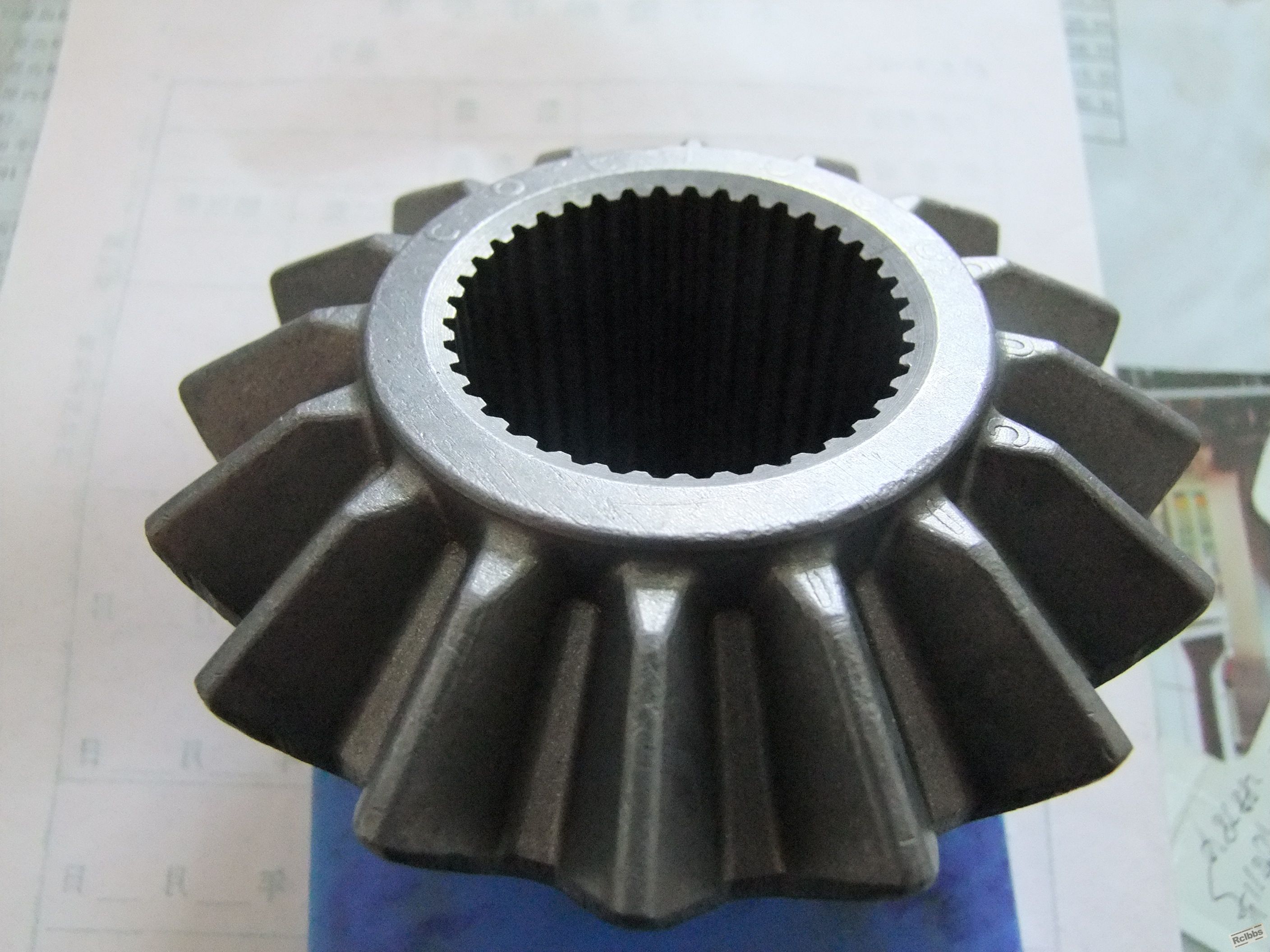

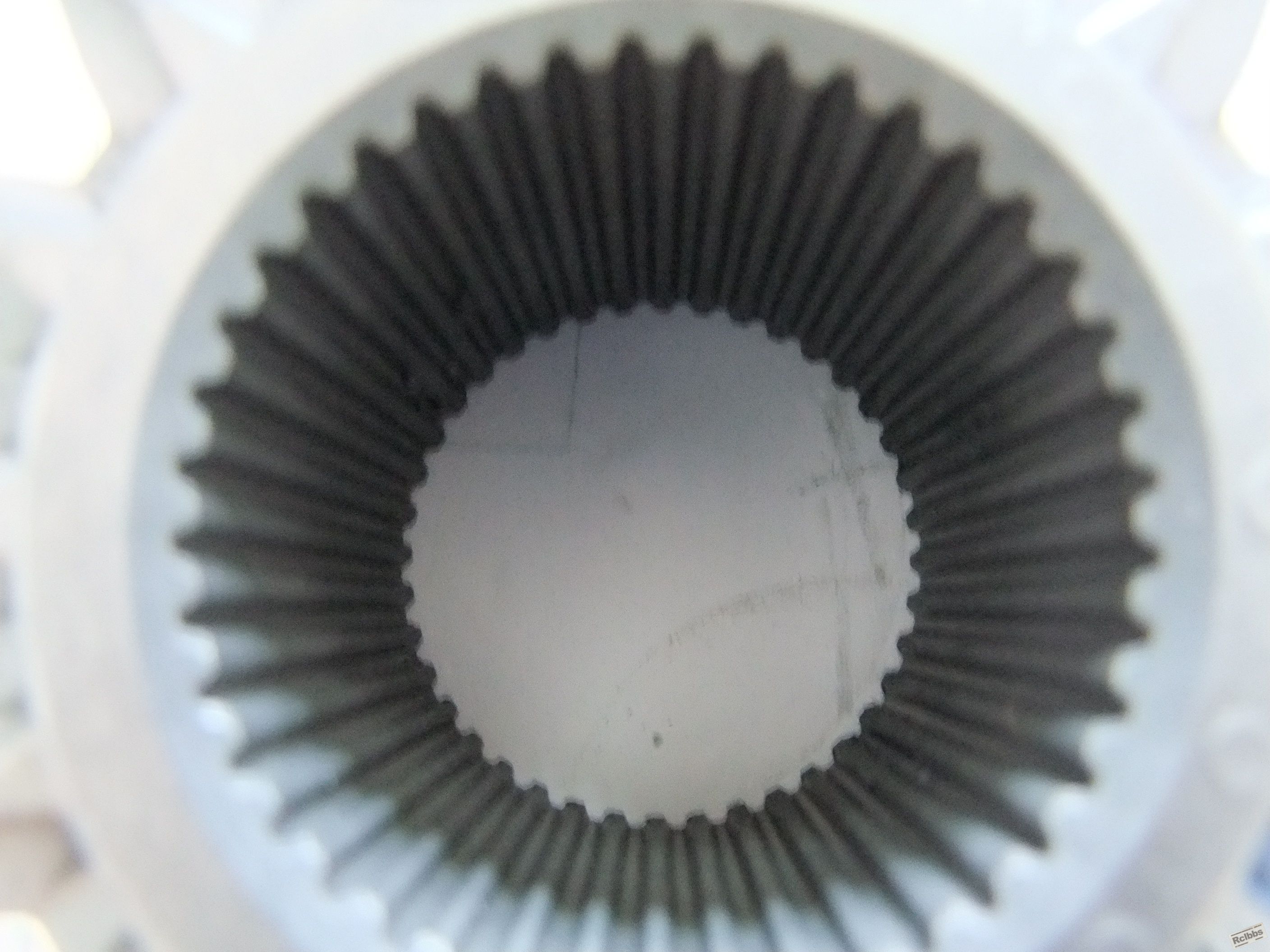

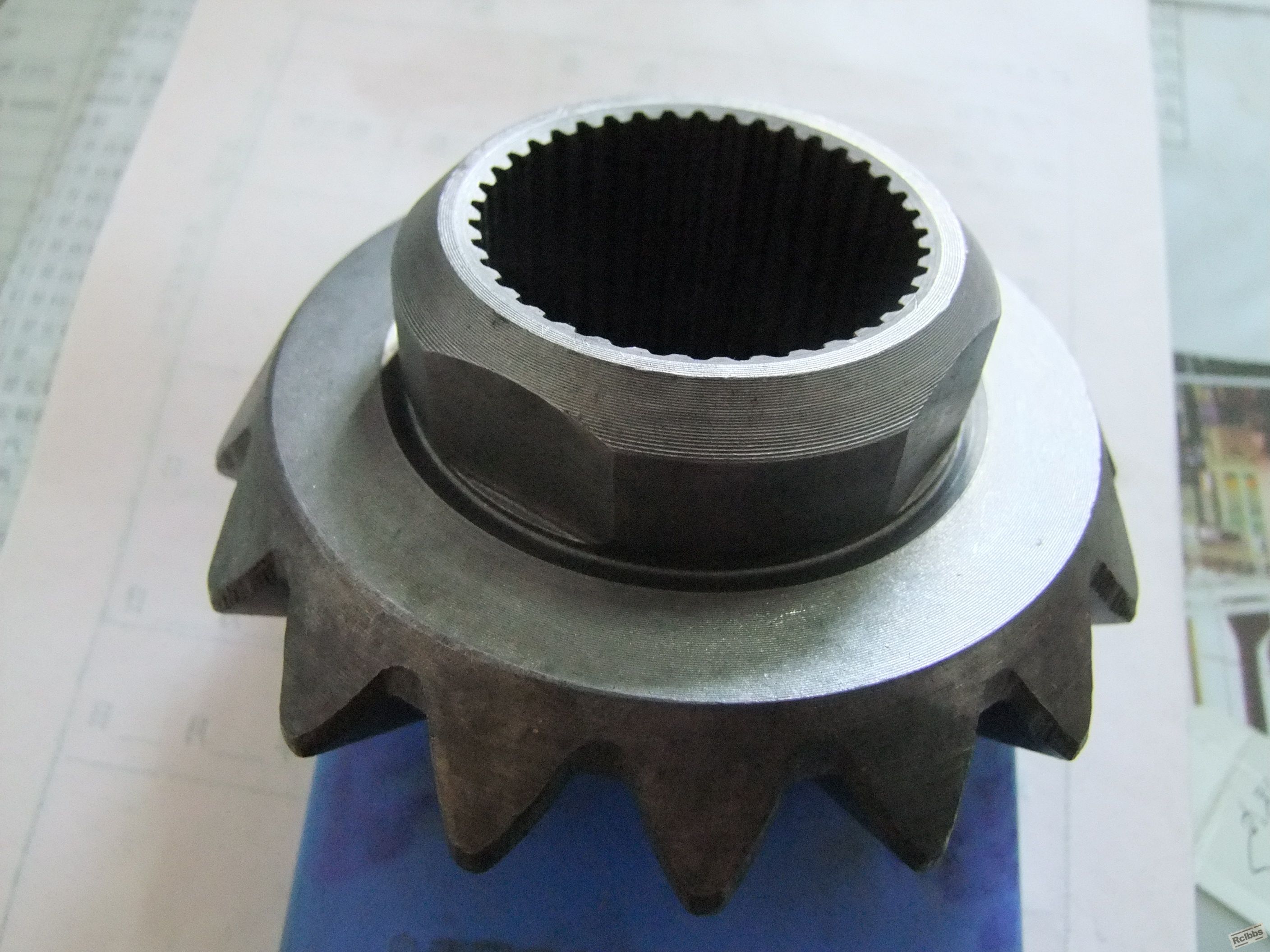

由于工件渗碳后心部合格,再次淬火花键变形不合格大家有何解决方案?下复工件图片

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-19 11:22:57 | 显示全部楼层

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-19 11:24:54 | 显示全部楼层

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-19 11:26:53 | 显示全部楼层

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

该用户从未签到

发表于 2010-3-19 11:27:59 | 显示全部楼层
你是缩孔了吧?淬火出来及时回火!!

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-19 13:35:48 | 显示全部楼层
花键的M值在47.316~47.39而实测在42.24~42.26采取何种方法返工达到技术要求

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-19 13:40:39 | 显示全部楼层
比如退火z再拉花键?即有何方法挽救工件不报废

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-19 13:48:43 | 显示全部楼层
电解花键,酸蚀法,大家更好的办法没有?

该用户从未签到

发表于 2010-3-19 15:44:54 | 显示全部楼层
压淬啊,用模具淬火 。这是很普通的汽车底盘零件,如果材料和淬火介质控制得好不会有很大变形的

该用户从未签到

发表于 2010-3-20 18:50:19 | 显示全部楼层
向各位老师学习

评分

参与人数 1热处理币 -3 收起 理由
stove -3 灌水嫌疑!

查看全部评分

该用户从未签到

发表于 2010-3-20 19:42:48 | 显示全部楼层
是不是,渗碳加正火,中频淬火单齿淬火。

签到天数: 116 天

[LV.6]常住居民II

发表于 2010-3-22 19:05:27 | 显示全部楼层
要防止渗碳淬火后的花键变形(缩或是涨),最好是在淬火的时候加防缩芯棒。已经出现的现象可以退火后再拉花键。

评分

参与人数 1热处理币 +5 收起 理由
秋天的风 + 5 感谢参与!

查看全部评分

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-23 09:53:37 | 显示全部楼层
退火后工件表面氧化严重?

签到天数: 116 天

[LV.6]常住居民II

发表于 2010-3-23 16:57:20 | 显示全部楼层
回复 13# T透的水滴


    用高频退火不可以吗?就像螺纹退火一样。

该用户从未签到

发表于 2010-3-23 19:13:42 | 显示全部楼层
积极学习中。楼主现在解决了吗?期待。。。

签到天数: 59 天

[LV.5]常住居民I

发表于 2010-3-23 19:31:33 | 显示全部楼层
回复 4# T透的水滴


      产品平放  花键孔内加一个实心铁柱体可以解决一部分。  实心铁柱体比花键根部小20丝左右就可以

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-24 09:49:53 | 显示全部楼层
齿形已经稳定,氧化后,齿圈跳动严重超差,报废。
加注实心铁柱造成冷却心部较低。

签到天数: 1202 天

[LV.10]以坛为家III

 楼主| 发表于 2010-3-24 09:53:29 | 显示全部楼层
内花键主要变化的跨棒距尺寸,而不是内孔缩造成的影响,只有化学腐蚀法了,但不好控制

该用户从未签到

发表于 2010-3-26 14:29:40 | 显示全部楼层
回复 9# czw2009


    有什么样模具形状压淬,什么型号的设备。可以详细介绍么

签到天数: 35 天

[LV.5]常住居民I

发表于 2010-3-27 10:54:38 | 显示全部楼层
和我厂产品比较相似,产品平放、小端面向上,箱式炉渗碳淬火。小端缩孔20丝左右其余都能保证。
