气体渗碳的硬化层深偏差怎么规定？

352834643@qq.co · 发表于 2023-12-7 16:44:22

哪位大佬知道渗碳淬火后硬化层深偏差的要求是什么？

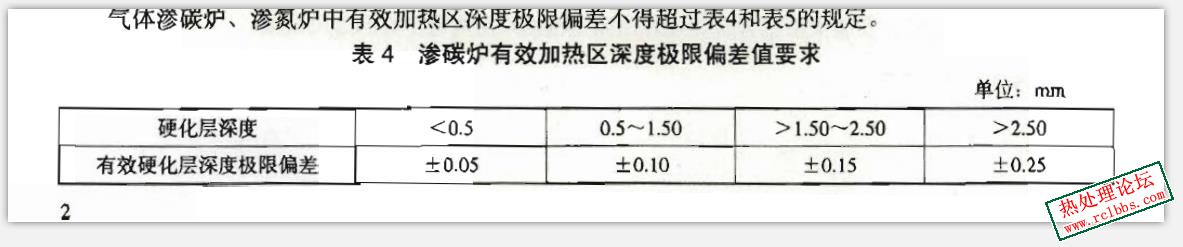

网上找了一张截图，但是没有来源，不知道真不真实。

ljjsunny · 发表于 2024-3-1 15:36:09

楼主请注意，该标准是用于炉子的有效性验证，并不是产品的渗碳层偏差标准。由于产品的结构、装料方式各有不同，不能采用该标准进行产品渗碳层稳定性的判定。

xqiuox · 发表于 2023-12-7 17:37:57

出自JBT 10175-2008 热处理质量控制要求

352834643@qq.co · 发表于 2023-12-8 08:51:10

xqiuox 发表于 2023-12-7 17:37
出自JBT 10175-2008 热处理质量控制要求

🐮🐮🐮
太牛了！！
论坛果然藏龙卧虎！！！！

wangzeshi · 发表于 2024-3-1 16:06:44

标准只是基础舞台，要想跳的美就要在这个舞台之上舞出自己的特点来，才是价值体现。

		自动登录	找回密码
密码			免费注册

[讨论] 气体渗碳的硬化层深偏差怎么规定？
