42CrMo调质金相有无问题

xyl_73 · 发表于 2024-3-11 15:03:53

本帖最后由 xyl_73 于 2024-3-11 15:15 编辑

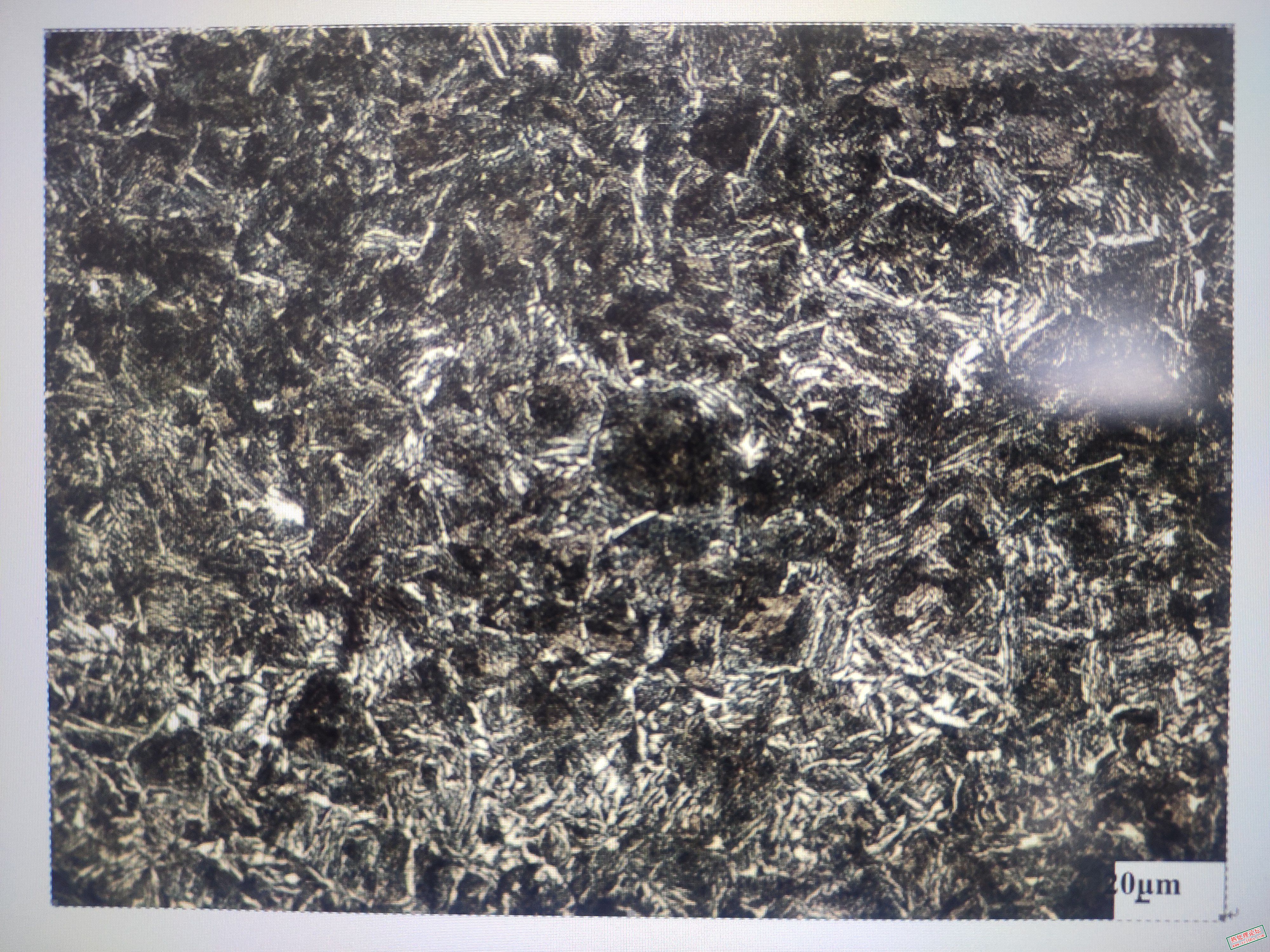

各位大佬，请帮忙确认一下这个42CrMo调质金相是否符合要求，金相倍数为100x

热处理老马 · 发表于 2024-3-13 16:52:29

zyglf117526 发表于 2024-3-13 10:45
右下角不是有标尺？加热有什么问题？愿闻其详

哈哈哈哈哈哈哈哈哈哈哈哈哈，这个明显加热偏高问题，某环节太慢导致组织不合格。

玛维影歌 · 发表于 2024-3-11 16:57:56

xyl_73 发表于 2024-3-11 16:49
感谢回复，我们工程师判定为回火索氏体+及少量铁素体级别 4级，是否恰当？

首先，标准规定500倍看，其次你这个组织不是索氏体为主的，条状铁素体、贝氏体为主，索氏体只有一点点。建议你直接看淬火态组织，看看马氏体的转变量，你这个转变量少于30%。完全不是调质了。调质能达到的综合力学性能，这个组织完全达不到，比如韧性、缺口敏感性等。

玛维影歌 · 发表于 2024-3-11 16:39:50

都这样了，离合格有十万八千里了

xyl_73 · 发表于 2024-3-11 16:49:11

玛维影歌发表于 2024-3-11 16:39
都这样了，离合格有十万八千里了

感谢回复，我们工程师判定为回火索氏体+及少量铁素体级别 4级，是否恰当？

zyglf117526 · 发表于 2024-3-11 17:12:41

难道你们的产品做金相检测没有取样位置要求吗？没有取样位置要求。如何判定调质组织合格还是不合格呢？

xyl_73 · 发表于 2024-3-12 09:19:29

玛维影歌发表于 2024-3-11 16:57
首先，标准规定500倍看，其次你这个组织不是索氏体为主的，条状铁素体、贝氏体为主，索氏体只有一点点。 ...

我也怀疑，看起来也是片状，就是粗大许多，硬度检测250HV左右也是符合的，这是淬火时间短了？

xyl_73 · 发表于 2024-3-12 09:20:05

zyglf117526 发表于 2024-3-11 17:12
难道你们的产品做金相检测没有取样位置要求吗？没有取样位置要求。如何判定调质组织合格还是不合格呢？

这是从问题产品上取的样

LAKERSHE · 发表于 2024-3-12 09:49:02

产品的尺寸，取样位置；如果是大尺寸零件的心部，这好像也说的过去。。。。

xyl_73 · 发表于 2024-3-12 10:39:37

LAKERSHE 发表于 2024-3-12 09:49
产品的尺寸，取样位置；如果是大尺寸零件的心部，这好像也说的过去。。。。

产品取样位置的壁厚大约为18mm

zyglf117526 · 发表于 2024-3-12 13:18:40

xyl_73 发表于 2024-3-12 09:20
这是从问题产品上取的样

取样位置呢？？不清楚取样位置，如何判定调质组织不合格呢？比如说直径200的轴，你调质，取样如果是中心位置的话，组织还不如这个呢

取样位置很重要，不然会导致产品误判。。想了好久要不要回复您的贴子呢:lol

xyl_73 · 发表于 2024-3-12 14:21:38

zyglf117526 发表于 2024-3-12 13:18
取样位置呢？？不清楚取样位置，如何判定调质组织不合格呢？比如说直径200的轴，你调质，取样如果是中心 ...

问题件呈管状，外径180，壁厚18，管壁上有宽30的长条孔2条，径向对称分布。取样来自管壁，所以距离表面最多也就是9mm。

zyglf117526 · 发表于 2024-3-12 14:24:58

xyl_73 发表于 2024-3-12 14:21
问题件呈管状，外径180，壁厚18，管壁上有宽30的长条孔2条，径向对称分布。取样来自管壁，所以距离表面最 ...

这样不就明确了？按您这样的描述的话，调质组织不合格。回火索氏体+贝氏体+少量铁素体，从金相上看，淬火温度应该没有太大问题，主要还是冷却不足导致。从冷却上查原因吧。。

xyl_73 · 发表于 2024-3-12 14:35:38

zyglf117526 发表于 2024-3-12 14:24
这样不就明确了？按您这样的描述的话，调质组织不合格。回火索氏体+贝氏体+少量铁素体，从金相上看，淬火 ...

非常感谢专家费心指导。

帝国的太子 · 发表于 2024-3-13 08:50:24

首先看调质金相你的倍率就错了，即使按当前100X看你的组织离合格差10万8千里，无法表达

xyl_73 · 发表于 2024-3-13 09:17:35

帝国的太子发表于 2024-3-13 08:50
首先看调质金相你的倍率就错了，即使按当前100X看你的组织离合格差10万8千里，无法表达

谢谢专家的指导，关于倍率问题，我跟金相工程师沟通过，他说写错了，应该是500倍，在此向大家道个歉，看GBT13320调质4级的描述是回火索氏体+条状及块状铁素体，说的太笼统，看大家一致认为这个金相是不合格的，我对这种材料的热处理没太接触过，能帮忙科普一下这个金相组织到底有哪些问题吗？

热处理老马 · 发表于 2024-3-13 09:17:47

倍数就不对，你看什么？加热冷却均有问题

xyl_73 · 发表于 2024-3-13 09:51:53

热处理老马发表于 2024-3-13 09:17
倍数就不对，你看什么？加热冷却均有问题

感谢专家回复。调质工艺：860度保温5小时，液冷淬火，610度保温8小时，空冷回火，这样的工艺是否存在问题？还是说没有按照这个工艺处理？

zyglf117526 · 发表于 2024-3-13 10:45:41

热处理老马发表于 2024-3-13 09:17
倍数就不对，你看什么？加热冷却均有问题

右下角不是有标尺？

加热有什么问题？愿闻其详

zyglf117526 · 发表于 2024-3-13 10:46:51

xyl_73 发表于 2024-3-13 09:51
感谢专家回复。调质工艺：860度保温5小时，液冷淬火，610度保温8小时，空冷回火，这样的工艺是否存在问题 ...

工艺有问题

就这么个管件，保温时间太长了:lol

zyglf117526 · 发表于 2024-3-13 10:52:15

本帖最后由 zyglf117526 于 2024-3-13 10:56 编辑

xyl_73 发表于 2024-3-13 09:51
感谢专家回复。调质工艺：860度保温5小时，液冷淬火，610度保温8小时，空冷回火，这样的工艺是否存在问题 ...

首先先检测下钢材的化学成分，42CrMo 860度淬PAG，组织不可能是这样的（正常情况下）。金相图片反映出就是冷却出了问题，导致形成大量的贝氏体。要么原材料本身淬透性就差，要么就是装炉方式，以及装炉量的问题，你们是怎么装炉的呢？不会是堆放到一个大框子里淬火的吧
