产品开裂

yxl531170148

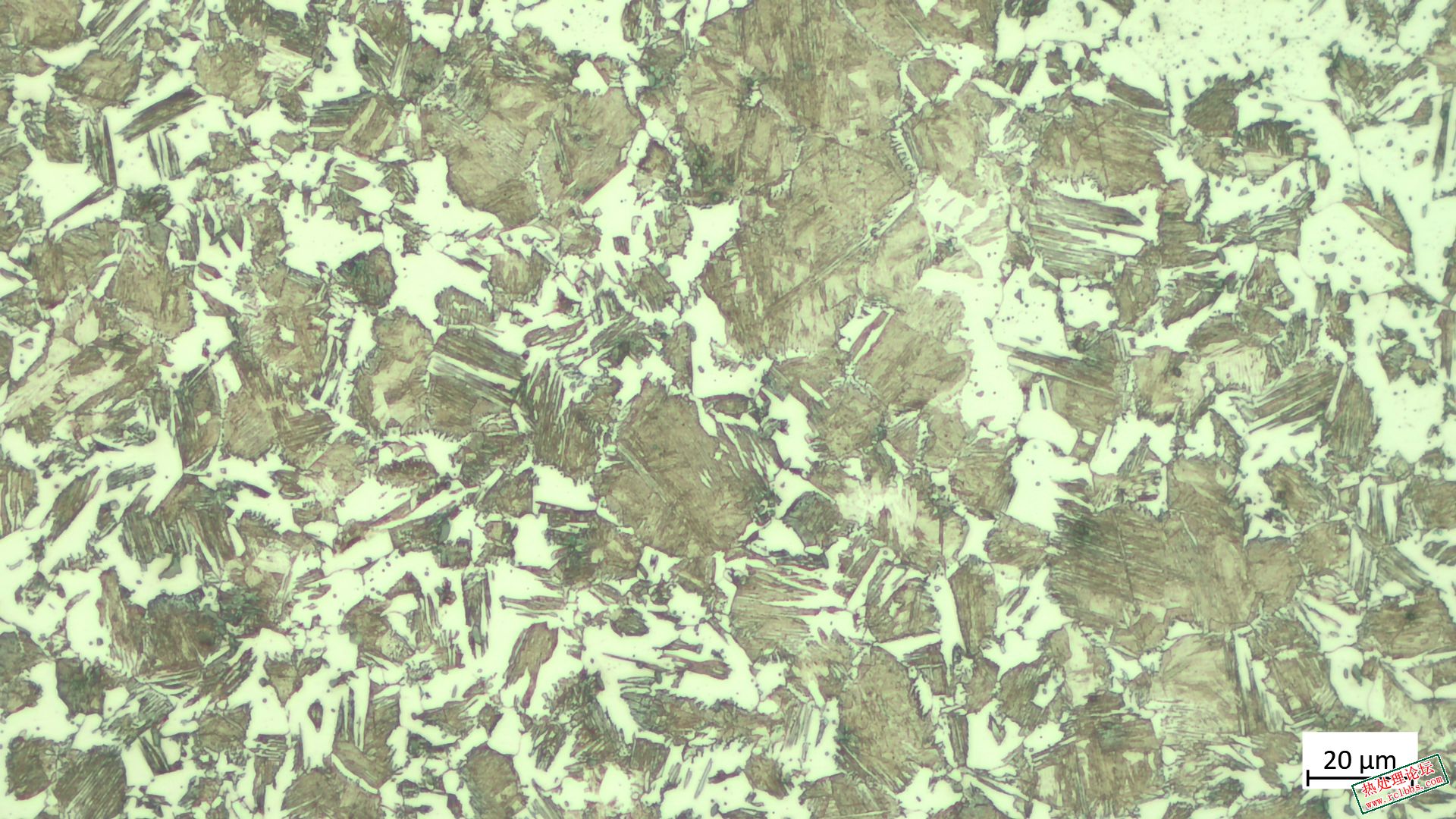

大家帮我看看芯部组织正常吗

dzkyx1314

    材料不说  工艺不详  你们请教问题也比较神奇。啥信息都不说，扔一张图出来根本解决不了问题的。
    有铁素体 魏氏体 贝氏体  马氏体，局部稍微有点粗了。

yxl531170148

zhou1556 发表于 2024-5-7 11:48
的件形状和尺寸也要说一说 你这个是芯部组织 必须说明形状和尺寸

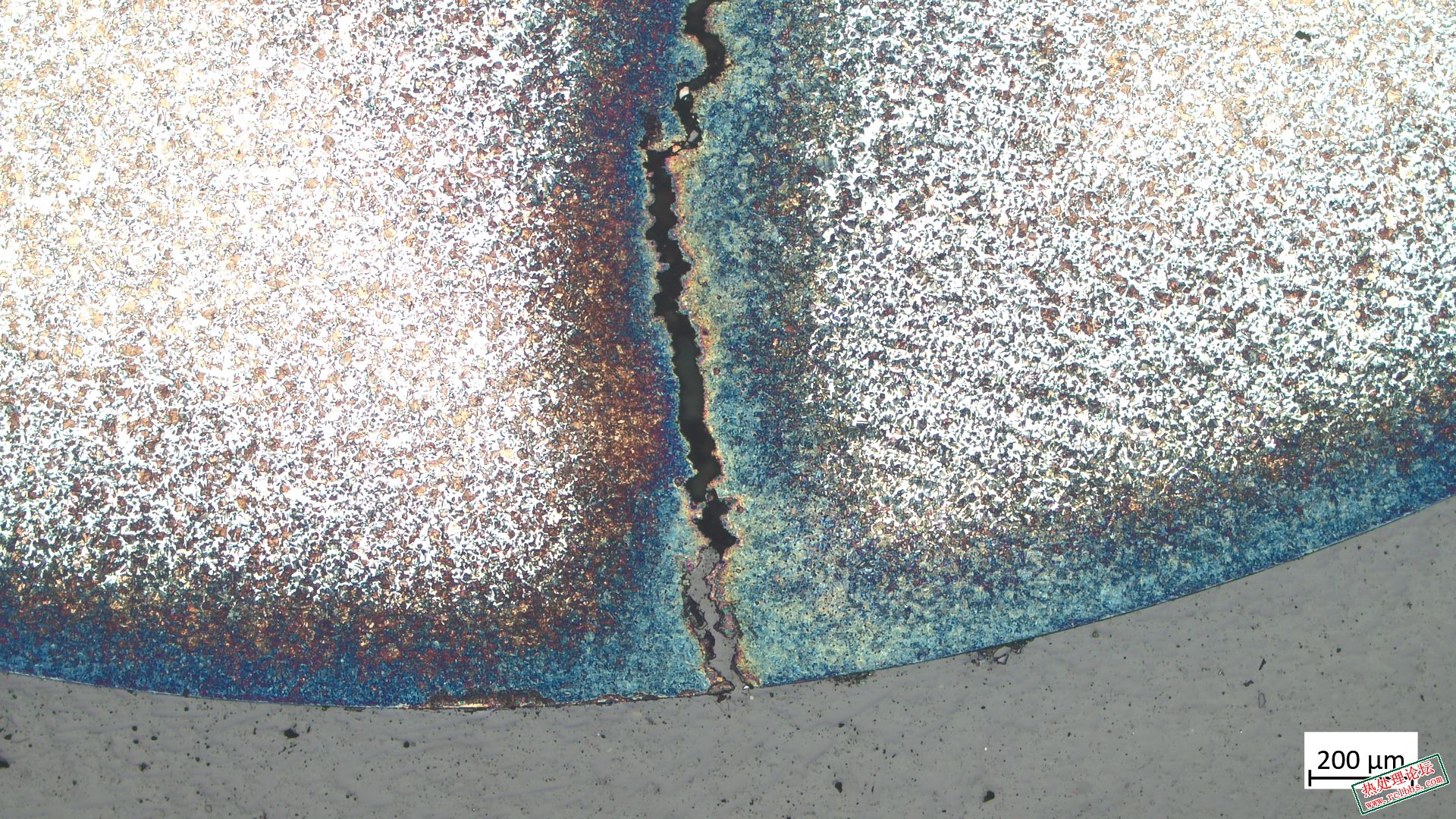

怎么感觉热处理之前就开裂了

小~啊傻

zhou1556 发表于 2024-5-7 13:01
裂纹里面都还有氧化皮在里面呢

疑似研磨污物   不好分辨是不是氧化皮了吧

玛维影歌

yxl531170148 发表于 2024-5-7 12:26
怎么感觉热处理之前就开裂了

这个确实是热处理前开裂的，裂纹里面都有渗层

双双

可能就是发出来耍哈

yxl531170148

dzkyx1314 发表于 2024-5-7 11:27
材料不说  工艺不详  你们请教问题也比较神奇。啥信息都不说，扔一张图出来根本解决不了问题的。
     ...

我们也不知道详情啊，这是产品开裂才让我看的，供应商不告诉我们热处理详情，问了就说这个是他们的技术参数，不变告知，不过材料是11L17

yxl531170148

双双 发表于 2024-5-7 11:31
可能就是发出来耍哈

没办法，我们这供应商被高层惯的跟大爷一样，完全叫不动，叫就涨价，然后领导层就骂我们

yxl531170148

dzkyx1314 发表于 2024-5-7 11:27
材料不说  工艺不详  你们请教问题也比较神奇。啥信息都不说，扔一张图出来根本解决不了问题的。
     ...

报告上写的碳氮共渗，其他就没了

zhou1556

yxl531170148 发表于 2024-5-7 11:43
报告上写的碳氮共渗，其他就没了

的件形状和尺寸也要说一说 你这个是芯部组织 必须说明形状和尺寸

玛维影歌

yxl531170148 发表于 2024-5-7 11:41
没办法，我们这供应商被高层惯的跟大爷一样，完全叫不动，叫就涨价，然后领导层就骂我们

做你们的东西还不让你们知道怎么做的？去审核啊，拿着他的各种资料自己跟着炉子看。涨价是公司的事又不是你的。大不了换一家同样做，有啥东西现在还能垄断啊。

双双

yxl531170148 发表于 2024-5-7 11:41
没办法，我们这供应商被高层惯的跟大爷一样，完全叫不动，叫就涨价，然后领导层就骂我们

用一下我们的热处理设备吧   网带炉井式炉 箱式  台车等设备

yxl531170148

玛维影歌 发表于 2024-5-7 11:52
做你们的东西还不让你们知道怎么做的？去审核啊，拿着他的各种资料自己跟着炉子看。涨价是公司的事又不是 ...

没办法，我们高层和他们高层，你懂的

zhou1556

yxl531170148 发表于 2024-5-7 12:26
怎么感觉热处理之前就开裂了

裂纹里面都还有氧化皮在里面呢

uu263

开裂了 供应商还那么牛嘛~ ， 拿CQI-9去查他们。

dzkyx1314

yxl531170148 发表于 2024-5-7 12:26
怎么感觉热处理之前就开裂了

     我意思的不是叫你去问工艺，而是你发的信息太少，现在这个图片还有点看头，问开裂你只发了一个芯部，难道是你已经确认芯部引起 ，如果不确认，你就发一个芯部组织也没有啥意义对吧。
     现在你发的这个图片已经完全证实开裂在渗碳淬火之前就有的了，如果前面是锻造，可能就是锻造问题了。

LAKERSHE

供应商是领导关系户吧，抓住机会多判几次不合格！

金丝猫咪咪

请详细告知工艺参数啊，这心部组织有些粗大，还有马氏体，贝氏体

温和设定

这组织太差了，容易裂

子玄

个人推断，原材料锻打或热扎后没有进行正火回火等细化组织工序，造成，组织粗大，还是混合组织，，，
