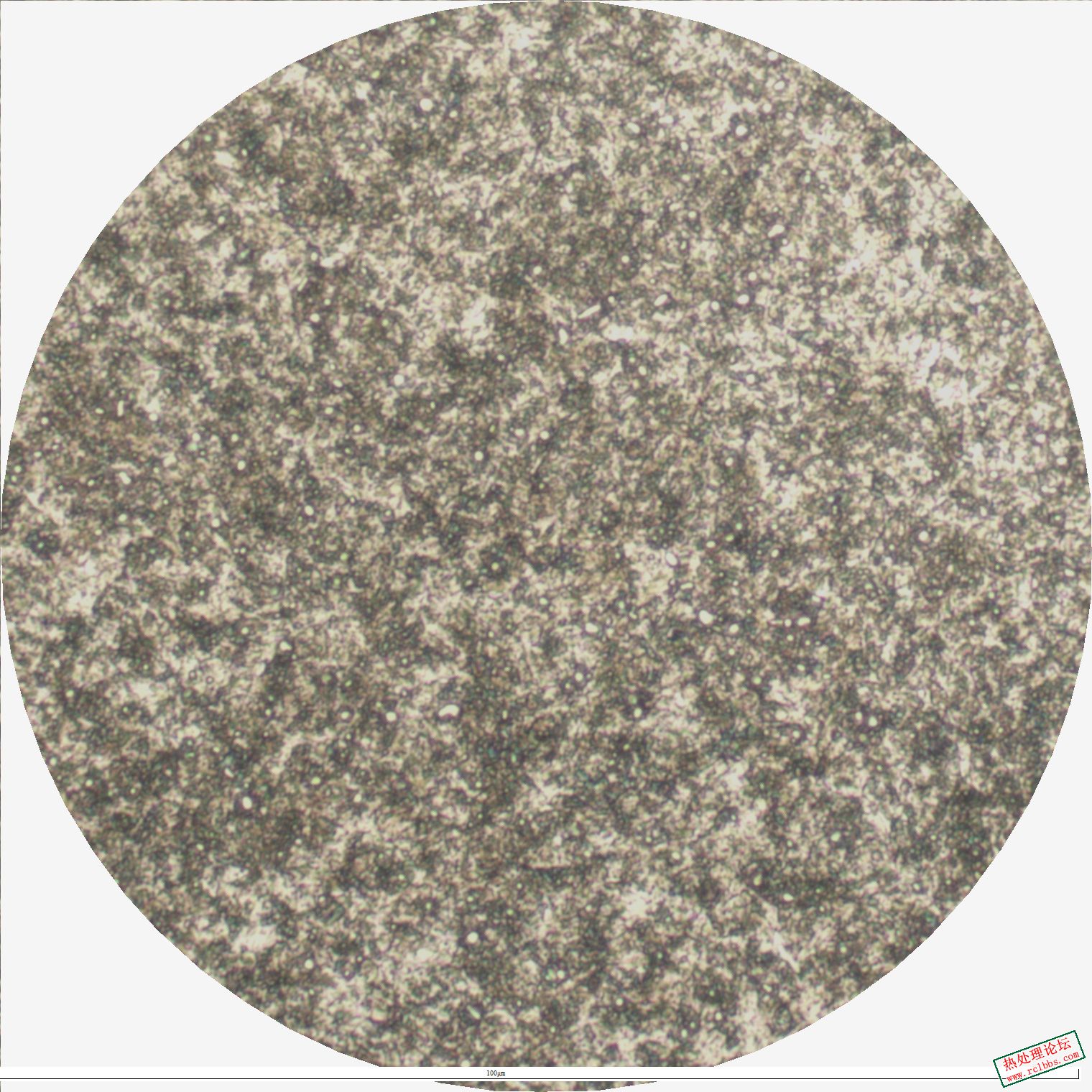

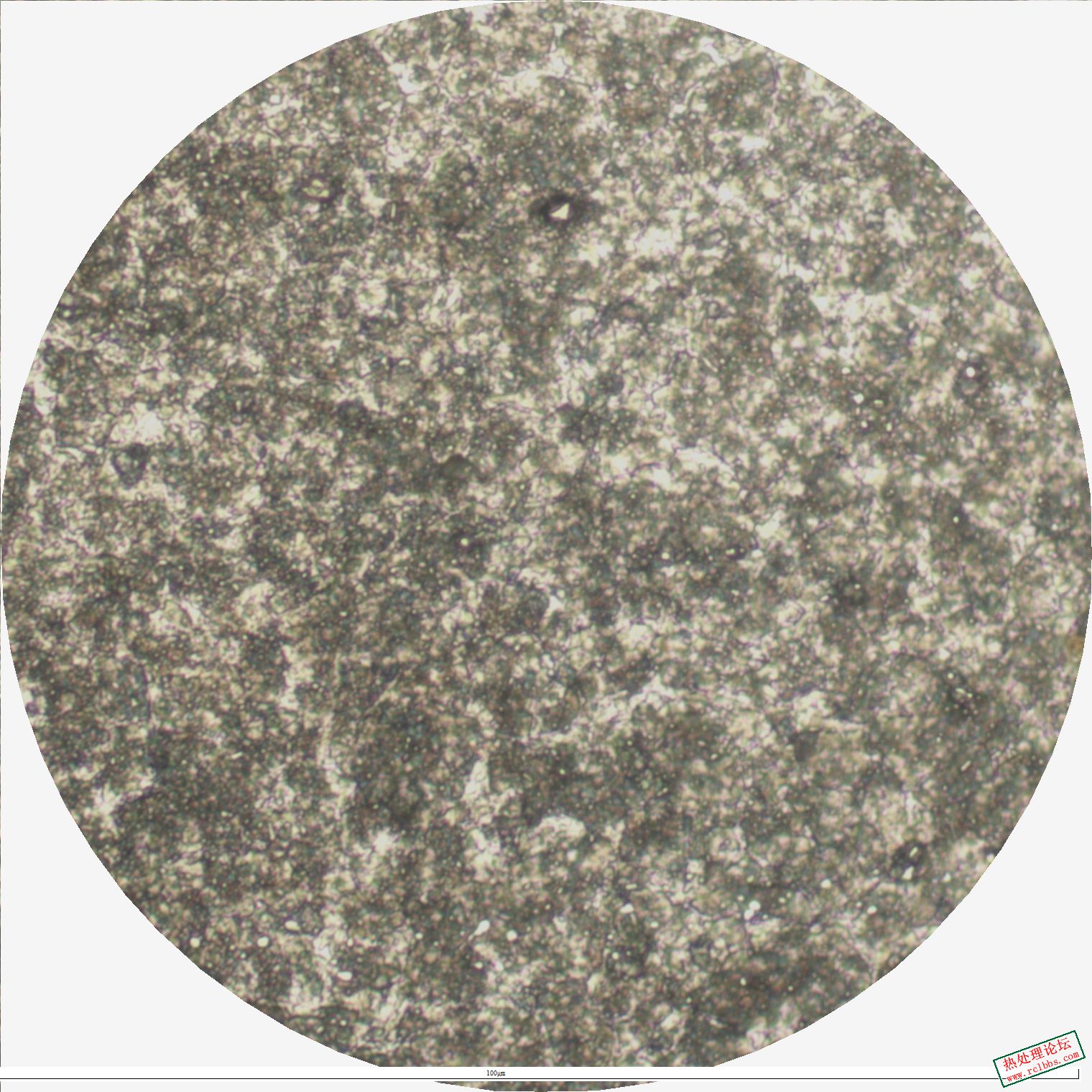

GCr15 500x图片评级

284474121 · 发表于 2024-5-30 11:13:15

prette · 发表于 2024-6-5 07:58:43

腐蚀太深了吧，组织不清楚，有干扰点

木子首晨 · 发表于 2024-5-31 10:51:28

个人意见能达到3级,仅供参考

284474121 · 发表于 2024-5-30 13:44:41

大佬帮看看是几级组织

木子首晨 · 发表于 2024-5-30 15:43:40

个人意见能达到4级甚至4级多一些

284474121 · 发表于 2024-5-31 08:16:16

木子首晨发表于 2024-5-30 15:43
个人意见能达到4级甚至4级多一些

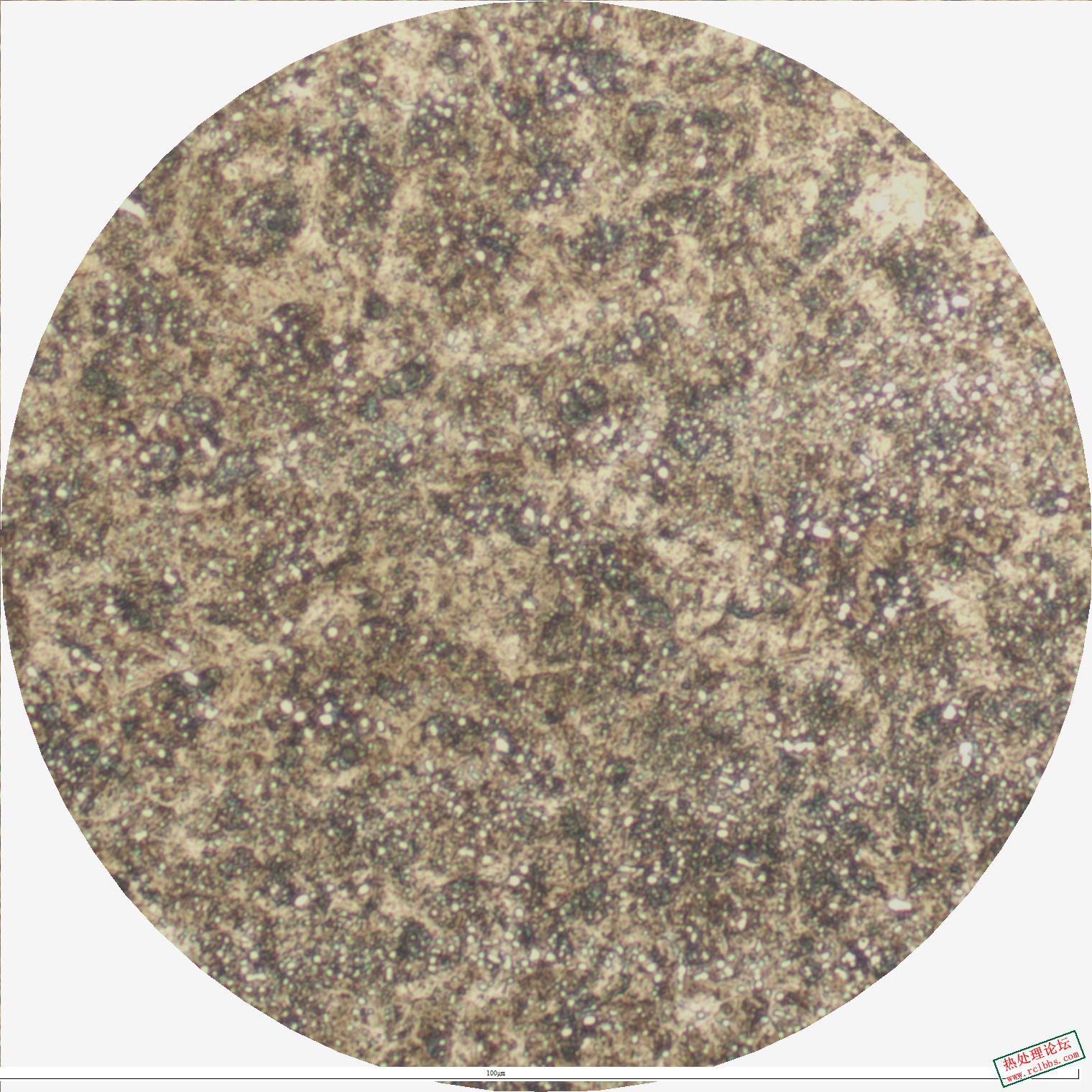

我接触时间不长，腐蚀的太久了，看不到组织了，这张照片是重新抛光腐蚀后拍的

bukunde · 发表于 2024-5-31 11:20:10

4级吧，合格的。。。。

284474121 · 发表于 2024-5-31 15:37:23

bukunde 发表于 2024-5-31 11:20
4级吧，合格的。。。。

马氏体不是2-3级合格吗？

284474121 · 发表于 2024-5-31 15:38:40

木子首晨发表于 2024-5-31 10:51
个人意见能达到3级,仅供参考

马氏体1-4级是怎么变化的？可以说一下吗？

bukunde · 发表于 2024-5-31 15:52:27

284474121 发表于 2024-5-31 15:37
马氏体不是2-3级合格吗？

看应用的，要求不高的，1-5级都可以判定合格。

284474121 · 发表于 2024-5-31 16:36:29

bukunde 发表于 2024-5-31 15:52
看应用的，要求不高的，1-5级都可以判定合格。

5级都有粗马了？也合格

？

bukunde · 发表于 2024-5-31 17:08:52

284474121 发表于 2024-5-31 16:36
5级都有粗马了？也合格？

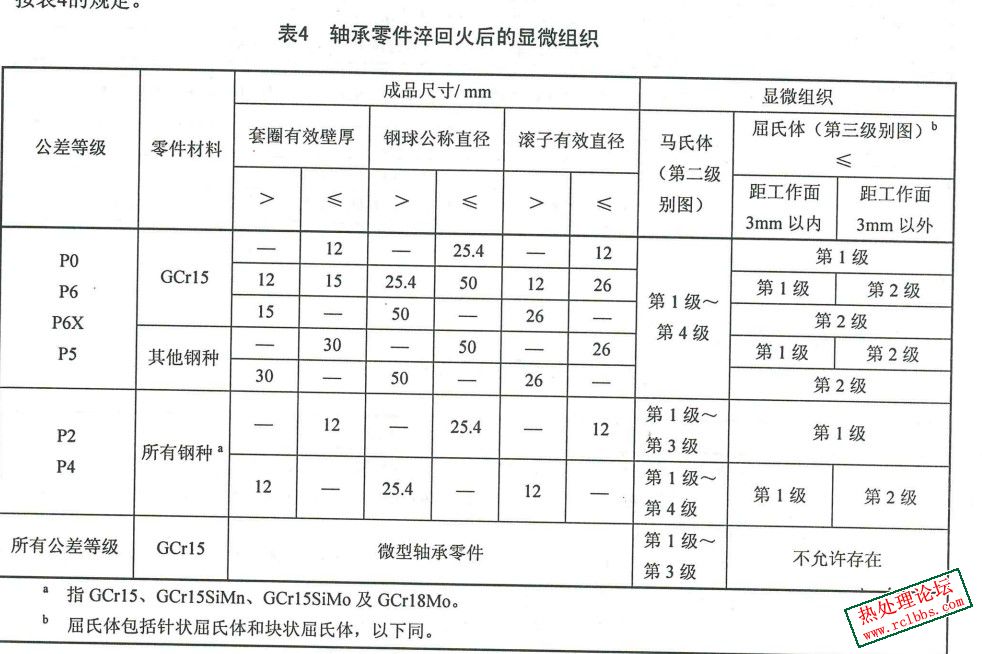

记错了，不好意思。按JB/T 1255-2014定。

284474121 · 发表于 2024-6-3 07:51:53

bukunde 发表于 2024-5-31 17:08
记错了，不好意思。按JB/T 1255-2014定。

谢谢

wo63255052 · 发表于 2024-6-4 08:20:28

3级吧不过材料不是很好，是不是钢管为了节省成本少了一道工序。

:lol

shengxia · 发表于 2024-6-4 08:51:45

4级，，有带状偏析。

lyj963128888 · 发表于 2024-6-4 17:07:26

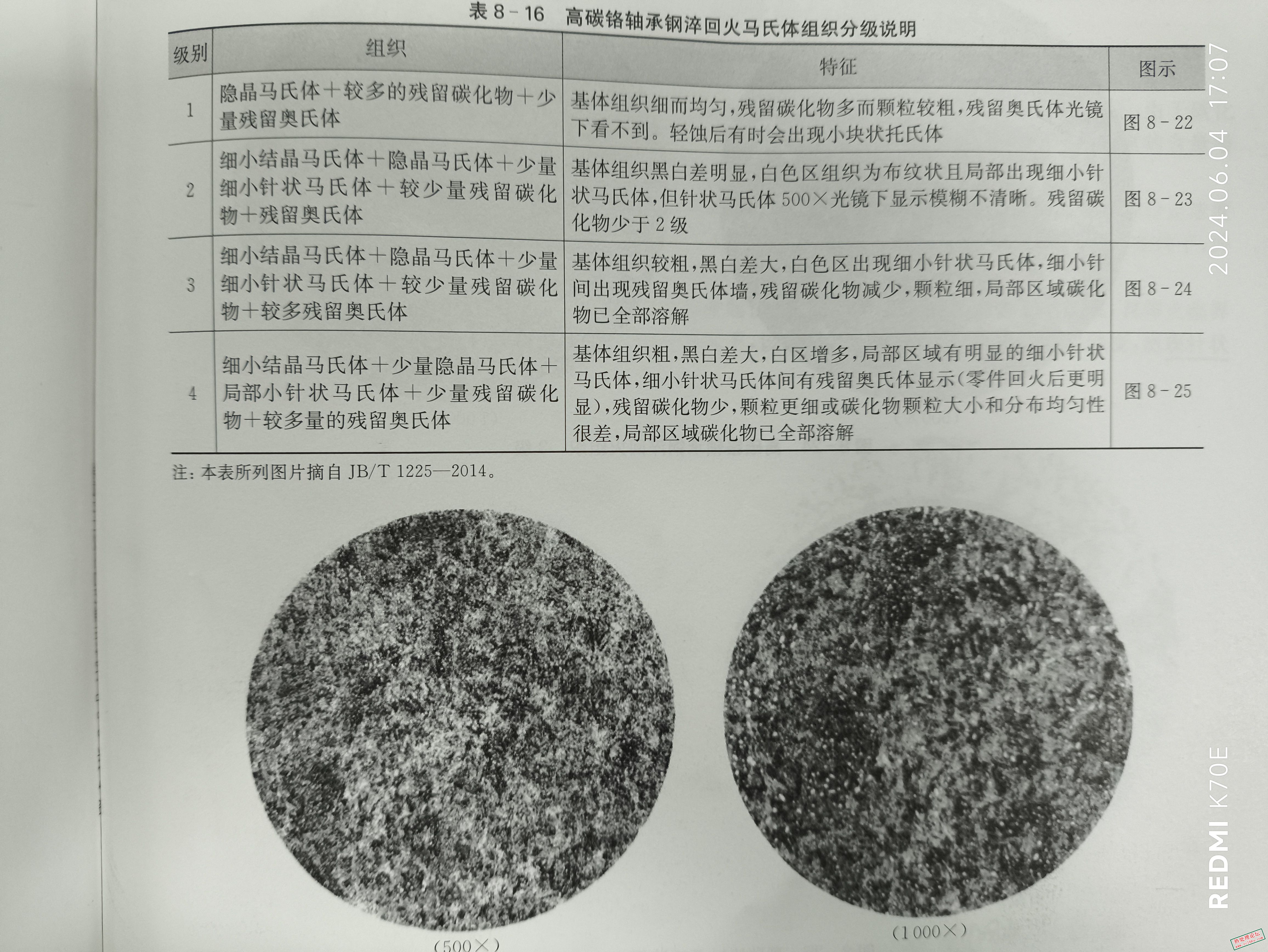

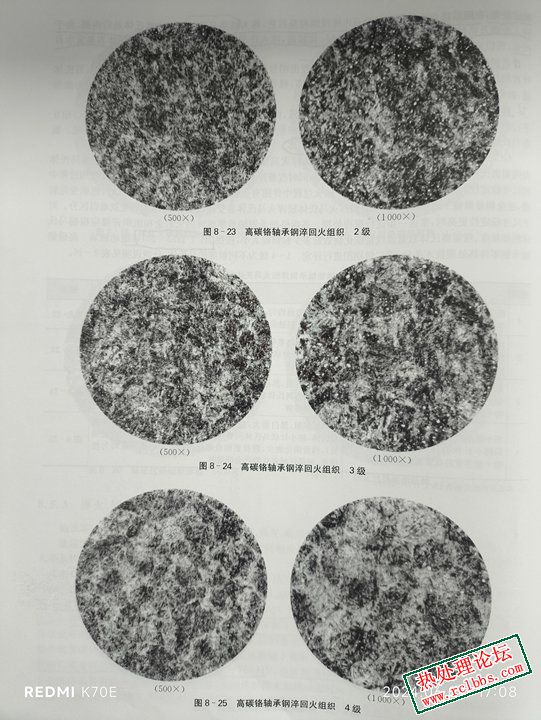

按照评级图应该是在2-3级，可以评定为3级

284474121 · 发表于 2024-6-5 08:15:49

lyj963128888 发表于 2024-6-4 17:07
按照评级图应该是在2-3级，可以评定为3级

金属材料及及工艺的进项分析这本书你有电子版的吗？有的话麻烦发一下谢谢

284474121 · 发表于 2024-6-5 08:17:23

prette 发表于 2024-6-5 07:58
腐蚀太深了吧，组织不清楚，有干扰点

我还没有掌握腐蚀程度，一般都腐蚀多久？大约什么程度就好了？

prette · 发表于 2024-6-6 08:00:56

我们一般侵蚀济滴上去变灰色就可以了，前提是要抛好

284474121 · 发表于 2024-6-6 08:06:54

prette 发表于 2024-6-6 08:00
我们一般侵蚀济滴上去变灰色就可以了，前提是要抛好

5-6秒的样子？

		自动登录	找回密码
密码			免费注册

[求助] GCr15 500x图片评级
