45钢淬火得到的屈氏体高温回火后是否转变索氏体

study

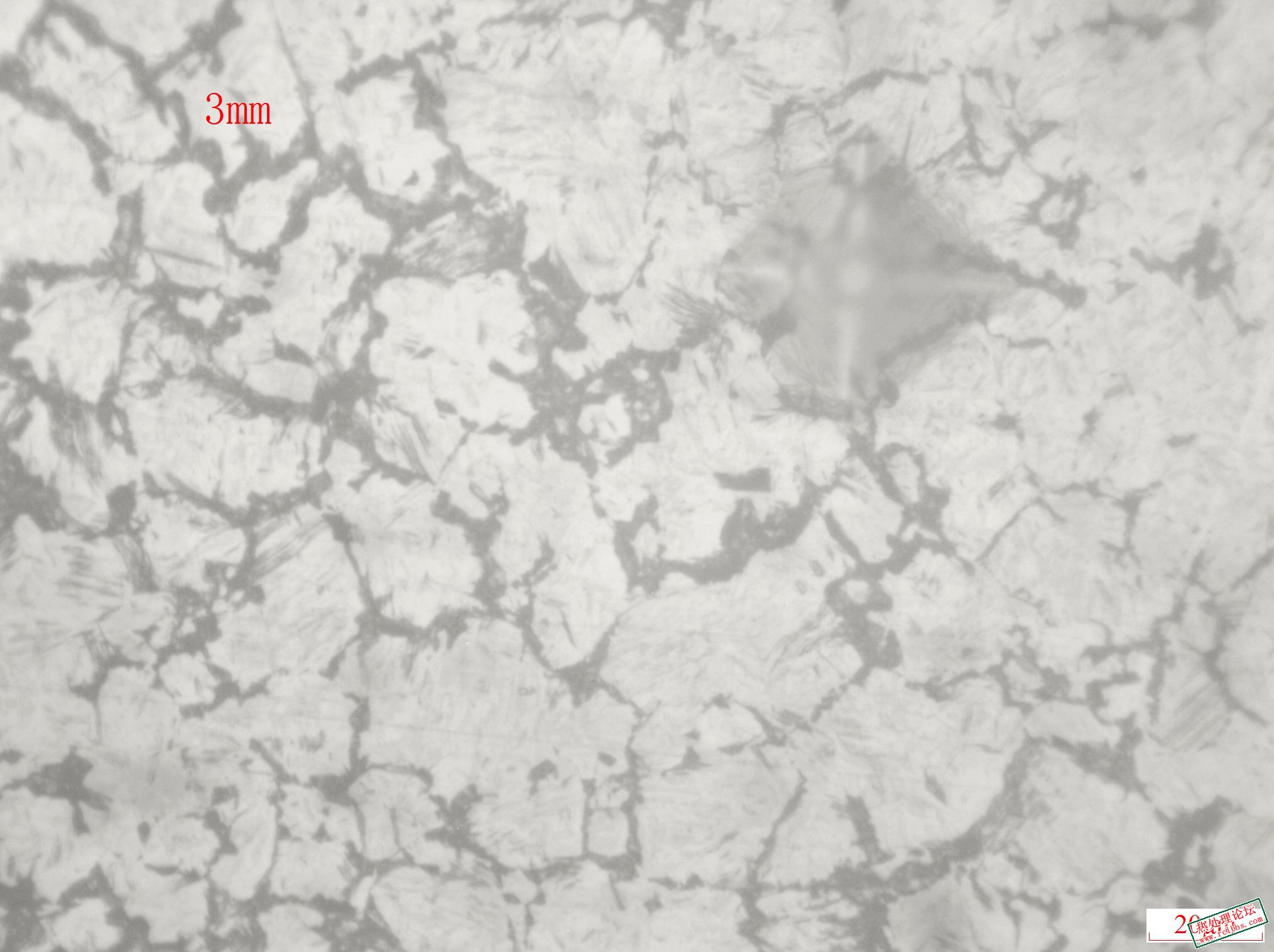

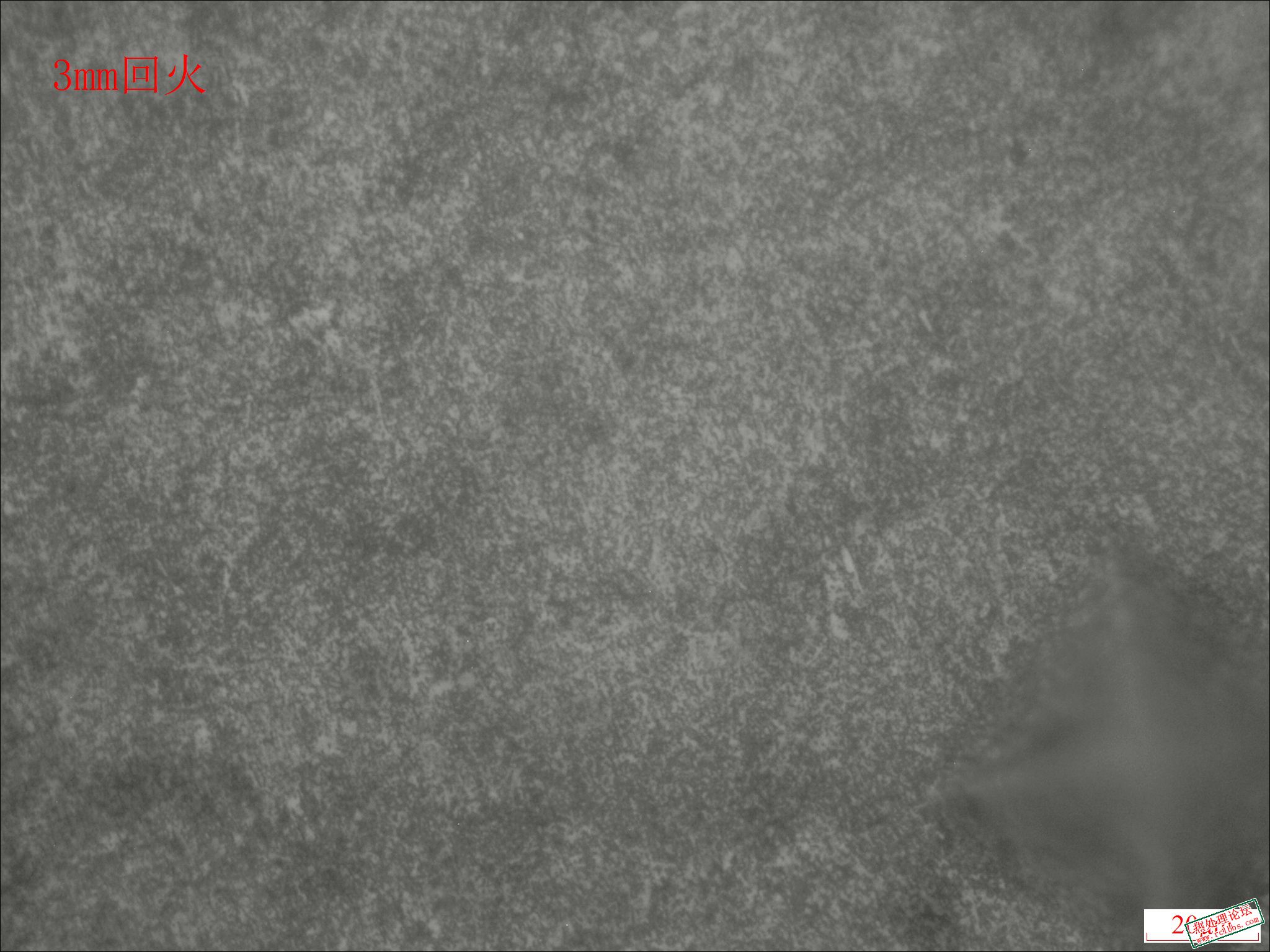

45钢，直径42的小试棒，单件淬火，表面硬度57HRC，长度方向一半位置取样，截面淬硬层与非淬硬层过渡区的组织为屈氏体+马氏体，590回火后还是检测过渡区的组织，验证屈氏体是否转变成回火索氏体

suda

study 发表于 2024-11-12 08:49
那我觉得13320的高温回火就比较笼统了

这不是笼统的问题。
回火索氏体是由淬火马氏体在高温回火过程中发生脱溶和分解，它的碳化物是从母相中析出的，淬火马氏体转变后的产物称之为回火索氏体，回火温度越高，碳化物析出越多并且也不断长大。
淬火屈氏体是因为冷却速度不够而得到的非马氏体组织，实际上就是珠光体转变，回火过程中其形貌在450度以下变化不大，450度以上长时间保温，其中的碳化物会球化并聚集长大，但它本质上还是珠光体，在AC1以下温度，温度越高，二者的形貌越难分辨，但它与回火索氏体在性能上还是有些差异的，因此不能与回火索氏体等同。

suda

如果淬火屈氏体能通过高温回火转变成回火索氏体，那么13320标准中还会有5级以上的组织吗？

dzkyx1314

确实不能转变，但是很高的回火温度回火以后，想要观察到就不明显了。像你这个已经开始球化，基本很难看出来了。

菜鸟yi

dzkyx1314 发表于 2024-11-11 15:16
确实不能转变，但是很高的回火温度回火以后，想要观察到就不明显了。像你这个已经开始球化，基本很难看出来 ...

请问一下专家,您所指的球化是指屈氏体中片状渗碳体开始球化吗？

dzkyx1314

菜鸟yi 发表于 2024-11-11 20:07
请问一下专家,您所指的球化是指屈氏体中片状渗碳体开始球化吗？

   从你的发的图片来看，里面的碳化物已经很明显了，这就是我说的碳化物球化。如果回火温度低，比如500℃回火，这时候45#钢的屈氏体会比较容易腐蚀，就能看出来原来的屈氏体区域。

菜鸟yi

dzkyx1314 发表于 2024-11-12 07:43
从你的发的图片来看，里面的碳化物已经很明显了，这就是我说的碳化物球化。如果回火温度低，比如500℃ ...

您好，我只是借个楼向您请教，不是楼主。

感应热处理

形似神不是，偷梁换不了柱。

菜鸟yi

感应热处理 发表于 2024-11-12 08:15
形似神不是，偷梁换不了柱。

高温回火后，还真的分不清哪些是屈氏体，还以为是成分偏析

study

suda 发表于 2024-11-11 14:56
如果淬火屈氏体能通过高温回火转变成回火索氏体，那么13320标准中还会有5级以上的组织吗？

那我觉得13320的高温回火就比较笼统了

玛维影歌

你可以换一种腐蚀剂或者其他手段，比如浅腐蚀，本身是能看出来的，虽然可能会不明显。
可以参考一下GB/T 38720-2020 中碳钢与中碳合金结构钢淬火金相组织检验中的图片。
图9 a）、图A.9 a）、图B.9 a）是完全能看出来的。

热处理金相

以前我们都是给判为材料偏析所致，没想到是屈氏体。还有同行做过相同的实验？都分享下

weibo520

感觉晶界处析出的屈氏体从化学成分上已经和晶内的组织是有偏差的

study

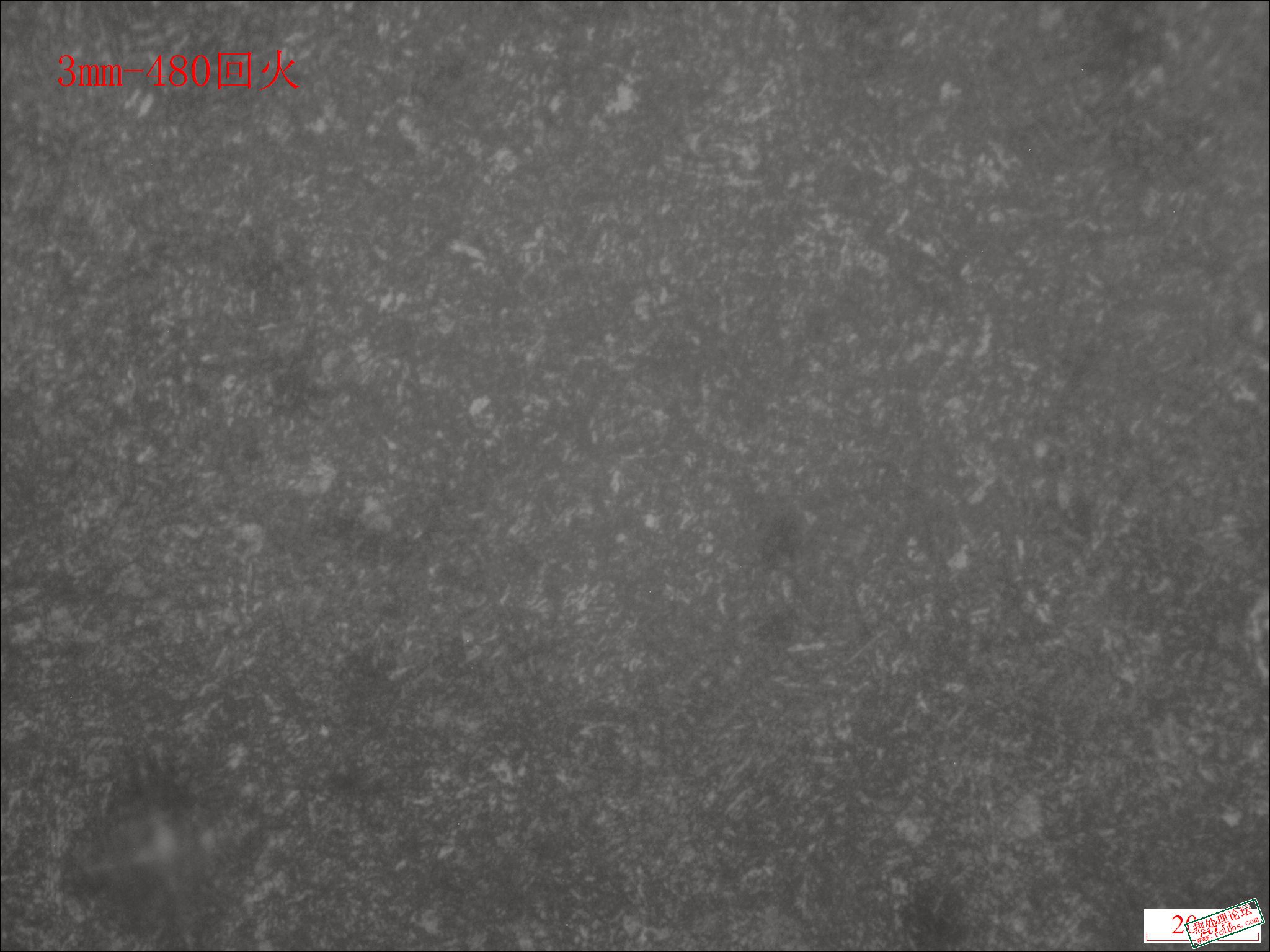

再发一张480回火，还是3mm位置的进项

study

玛维影歌 发表于 2024-11-12 08:55
你可以换一种腐蚀剂或者其他手段，比如浅腐蚀，本身是能看出来的，虽然可能会不明显。
可以参考一下GB/T 3 ...

只是想弄明白淬火得到的屈氏体是否在高温回火下发生转变，换句话说淬火屈氏体的硬度大概300多HV，高温回火还是300多HV吗

study

以前晶粒周围疑似偏析组织的，可能不是偏析，就是屈氏体高温回火后组织

sdytlll

高温回火后硬度肯定是变低了，这类似做球化退火降硬度
