只需一步，快速开始
签到天数: 3 天
[LV.2]偶尔看看I
您需要 登录 才可以下载或查看，没有账号？免费注册
使用道具 举报
签到天数: 135 天
[LV.7]常住居民III
签到天数: 1737 天
[LV.Master]伴坛终老
签到天数: 102 天
[LV.6]常住居民II

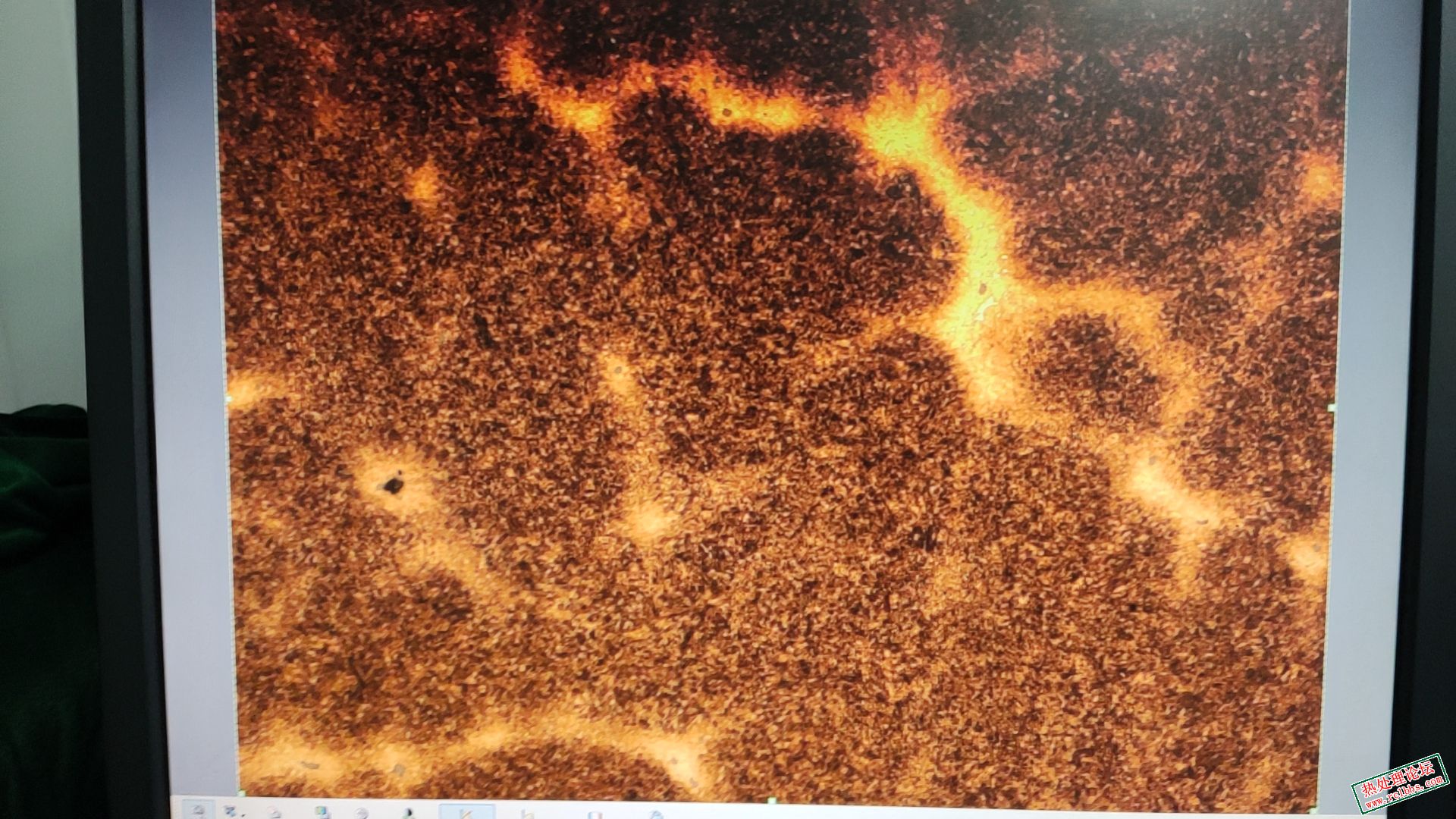

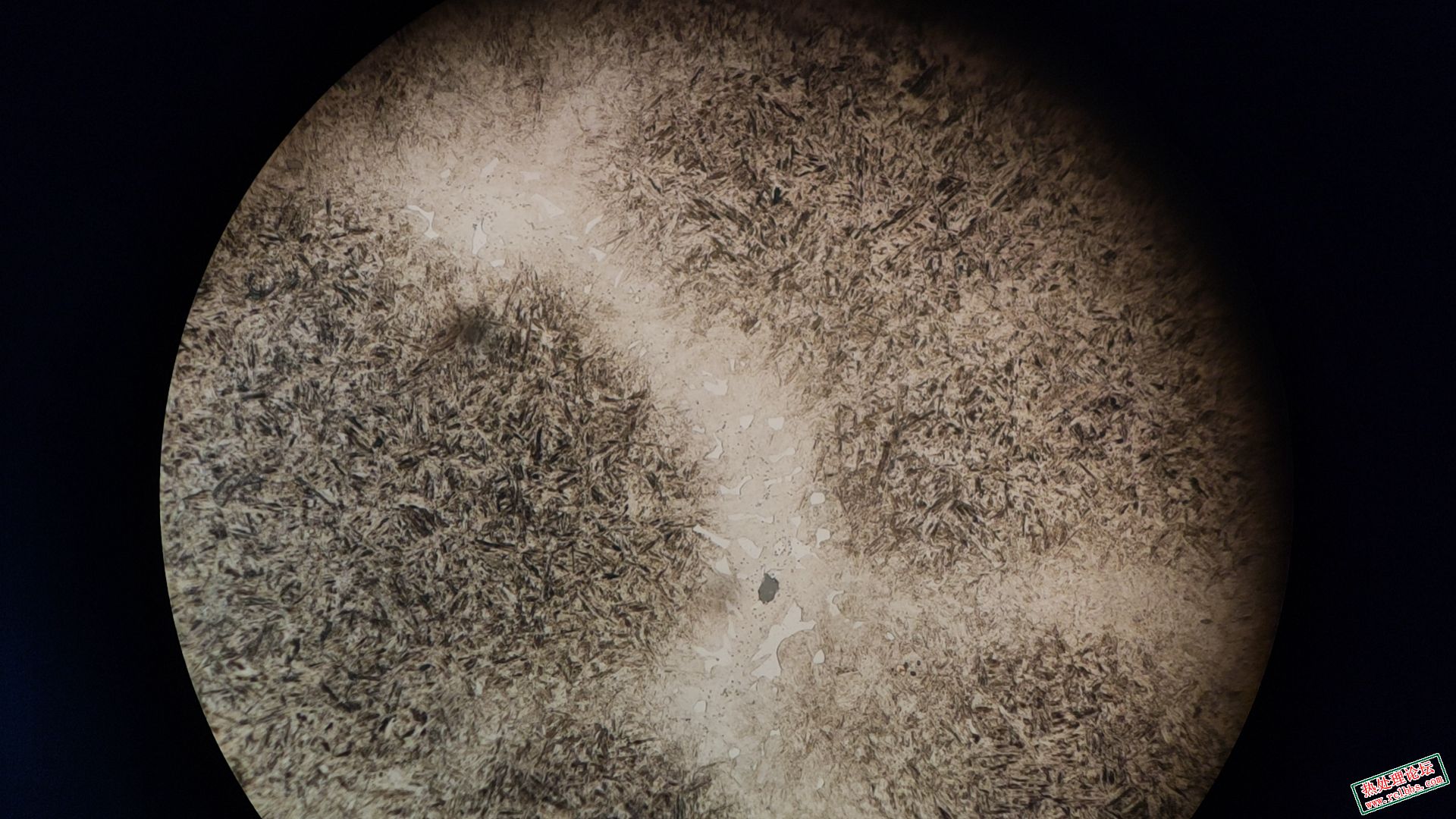

dzkyx1314 发表于 2024-11-22 08:01 铸钢的枝晶偏析，基本所有的铸钢都有，这个铸造后有没有进行退火处理呢，进行退火可以一定程度上减弱这种 ...
weibo520 发表于 2024-11-22 09:04 你这个材料含硅量较高容易引起铁素体偏析

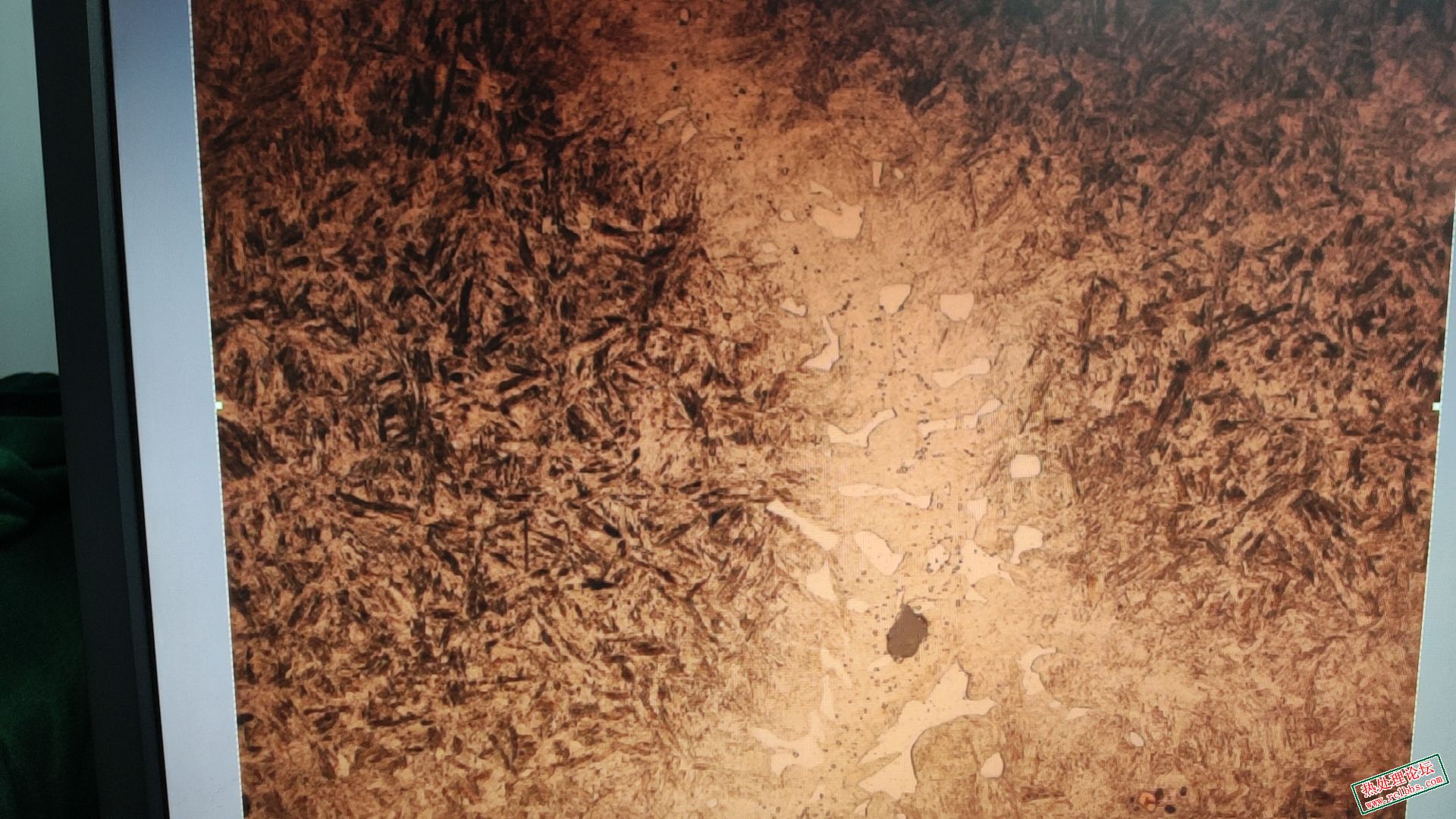

zhuyf220723 发表于 2024-11-22 09:37 想问一下戴工，，就楼主这个材料，白色的块状你觉得是什么组织？？铁素体？那再问，如果铸造冷却不当，会 ...
签到天数: 195 天
dzkyx1314 发表于 2024-11-22 11:17 是铁素体，主要还是因为偏析造成的。至于您说的高温铁素体，这个材料就不用去考虑了，基本上只出现在 ...
sdytlll 发表于 2024-11-22 12:20 块状是铁素体，背景白色是什么组织？
dzkyx1314 发表于 2024-11-22 12:46 马氏体，因为偏析的原因，该处不容易腐蚀。
sdytlll 发表于 2024-11-22 14:26 我也认为是马氏体。那么此处是什么元素偏析会造成在淬火过程中会先析出铁素体？从难以腐蚀表象看我认为是 ...
zhuyf220723 发表于 2024-11-22 14:36 为何说铁素体是先共析而不是未溶的呢？
sdytlll 发表于 2024-11-22 15:19 一语惊醒梦中人
zhuyf220723 发表于 2024-11-22 15:54 可我对这个铁素体有很大的疑问。。。为何热处理没有把它消灭掉。。。不知道你的热处理工艺是什么，加 ...
zhuyf220723 发表于 2024-11-22 13:01 http://www.rclbbs.com/forum.php?mod=viewthread&tid=63399&extra=&highlight=%B8%DF%CE%C2%CC%FA%CB%D8 ...
dzkyx1314 发表于 2024-11-22 16:26 偏析提高该位置的奥氏体化温度，所以就出现这种情况呢，然后还和热处理工艺有关系的，再提高奥氏体温 ...
dzkyx1314 发表于 2024-11-22 16:27 渗碳淬火我也做得很多，你发这个帖子，没有图片，所以不能确定到底什么情况。
zhuyf220723 发表于 2024-11-22 16:31 具体指什么偏析呢？偏析处碳含量应该低，而且偏析处淬透性应该也差，可为何看不到屈氏体之类的呢？ ...
sdytlll 发表于 2024-11-22 16:41 是合金元素偏析。你可以把这里理解成高合金元素的钢，奥氏体化温度自然比低合金元素的钢高，所以会有铁素 ...
本版积分规则 发表回复 回帖后跳转到最后一页
|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )Copyright © 2005-2024, rclbbs.com 苏州热协网络技术有限公司 版权所有
GMT+8, 2024-12-22 19:11 , Processed in 0.063468 second(s), 21 queries .
Powered by Discuz! X3.4
Copyright © 2001-2021, Tencent Cloud.
IP卡
发表于 2024-11-21 13:19:19
提升卡
置顶卡
沉默卡
喧嚣卡
变色卡
抢沙发
千斤顶
显身卡
为何说铁素体是先共析而不是未溶的呢？
