屏蔽器

discovery

感应淬火，在什么样的情况使用屏蔽器能满足工艺需求.

ljjsunny

通常在淬火范围需要严格控制的时候使用屏蔽器。
控制精度在0.5mm以内。

dzkyx1314

ljjsunny 发表于 2024-12-3 11:52
通常在淬火范围需要严格控制的时候使用屏蔽器。
控制精度在0.5mm以内。

屏蔽器一般是什么样子的，是不是那个导磁板自己制定相应形状。

ljjsunny

dzkyx1314 发表于 2024-12-3 19:01
屏蔽器一般是什么样子的，是不是那个导磁板自己制定相应形状。

没错，就是根据产品形状制作做对应的形状，如：轴类就作成环形，多边形就作成尺寸稍大或稍小的多边形。

dzkyx1314

ljjsunny 发表于 2024-12-4 08:01
没错，就是根据产品形状制作做对应的形状，如：轴类就作成环形，多边形就作成尺寸稍大或稍小的多边形。

   一般用什么材料的，我们平时制作导磁体都是线切割硅钢片，这种屏蔽器用硅钢片制作行吗，还是需要单独购买，能说说平时买的什么样子的吗？

ljjsunny

屏蔽环的材料有很多种，有用纯铜的，铍铜合金，硅钢片，铁氧材等等
但是使用方法不同。效果会差异很大。
纯铜用在工装上，进行屏蔽作用。
铍铜合金，硅钢片则用在感应器上进行屏蔽作用。

dzkyx1314

ljjsunny 发表于 2024-12-4 16:41
屏蔽环的材料有很多种，有用纯铜的，铍铜合金，硅钢片，铁氧材等等
但是使用方法不同。效果会差异很大。
...

   从您发的这个些材料来看，应该还是硅钢片屏蔽效果最好。

ljjsunny

我用下来，性价比的确实是硅钢片最好，但是使用局限性也是最大的。有很多时候在空间较小的情况下没法用。这时候需要使用铍铜合金。
目前我这里已经通过结构优化和铜屏蔽器的一起使用，完成了最优的淬火范围控制

discovery

ljjsunny 发表于 2024-12-5 08:06
我用下来，性价比的确实是硅钢片最好，但是使用局限性也是最大的。有很多时候在空间较小的情况下没法用。这 ...

您能发点屏蔽器轴类安装方式的图片吗？学习下屏蔽器的使用方式，能上点图是最好。

ljjsunny

discovery 发表于 2024-12-6 08:10
您能发点屏蔽器轴类安装方式的图片吗？学习下屏蔽器的使用方式，能上点图是最好。

非常抱歉，屏蔽器属于每家公司的设计KNOW-HOW，无法在公开的。

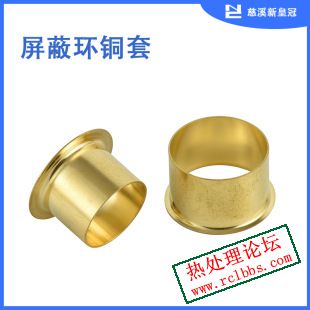

对于轴类零件，可以简单的理解为环形的屏蔽材料制作的零件（见图片），与轴类零件同心安装，但不能接触轴类零件。
轴向安装位置根据需要的淬火范围而定。

dzkyx1314

ljjsunny 发表于 2024-12-5 08:06
我用下来，性价比的确实是硅钢片最好，但是使用局限性也是最大的。有很多时候在空间较小的情况下没法用。这 ...

   铜合金和硅钢片都有接触，这个铍铜合金是不是也和硅钢片类似的效果。

ljjsunny

dzkyx1314 发表于 2024-12-6 11:14
铜合金和硅钢片都有接触，这个铍铜合金是不是也和硅钢片类似的效果。

铍铜合金的效果要比硅钢片差一些，个人觉得会低5%-10%左右。但是优势在于他的延展性，导热性，疲劳韧性要好很多，不像硅钢片在使用了一段时间后出现严重的变形，断裂。
这种合金我是在10多年前开始接触到的，最早是去日本的爱知县那里的“高周波热炼”进行设备验收时看到。与那里技术人员（现在是中国分公司的总经理）交流后知道了应用场景。

dzkyx1314

ljjsunny 发表于 2024-12-6 13:08
铍铜合金的效果要比硅钢片差一些，个人觉得会低5%-10%左右。但是优势在于他的延展性，导热性，疲劳韧性要 ...

   效率低一些没有关系，后面那些特性才是重点，谢谢 ，后面研究一下。

感应热处理

屏蔽环一般用反磁材料的。

discovery

ljjsunny 发表于 2024-12-6 10:12
非常抱歉，屏蔽器属于每家公司的设计KNOW-HOW，无法在公开的。
对于轴类零件，可以简单的理解为环形的屏 ...

感谢您的知识分享，屏蔽器运用的好的话对精度有很好的作用。
