轴承钢碳氮共渗处理如何降低表面无碳化物层深度；

小鱼人

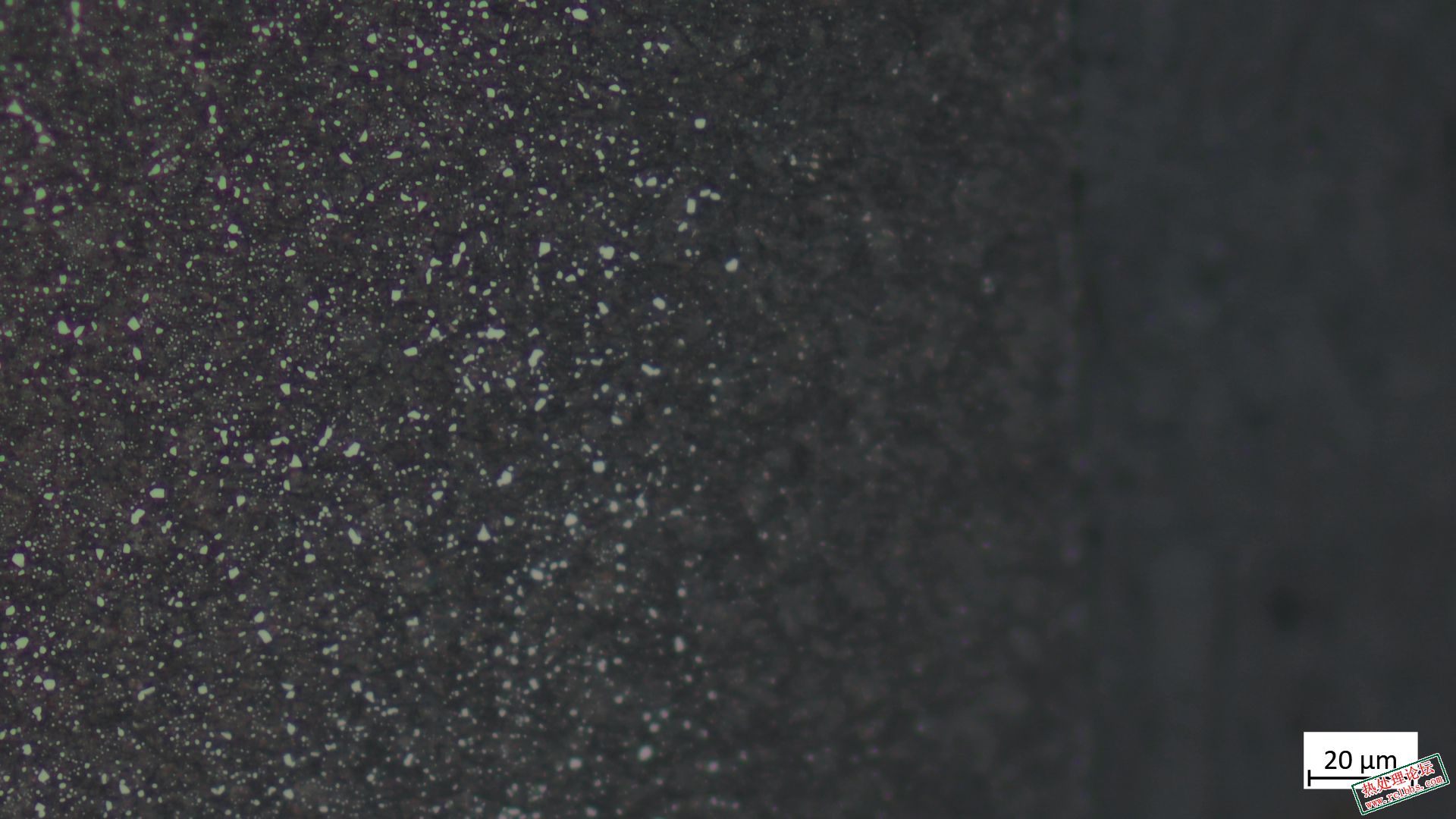

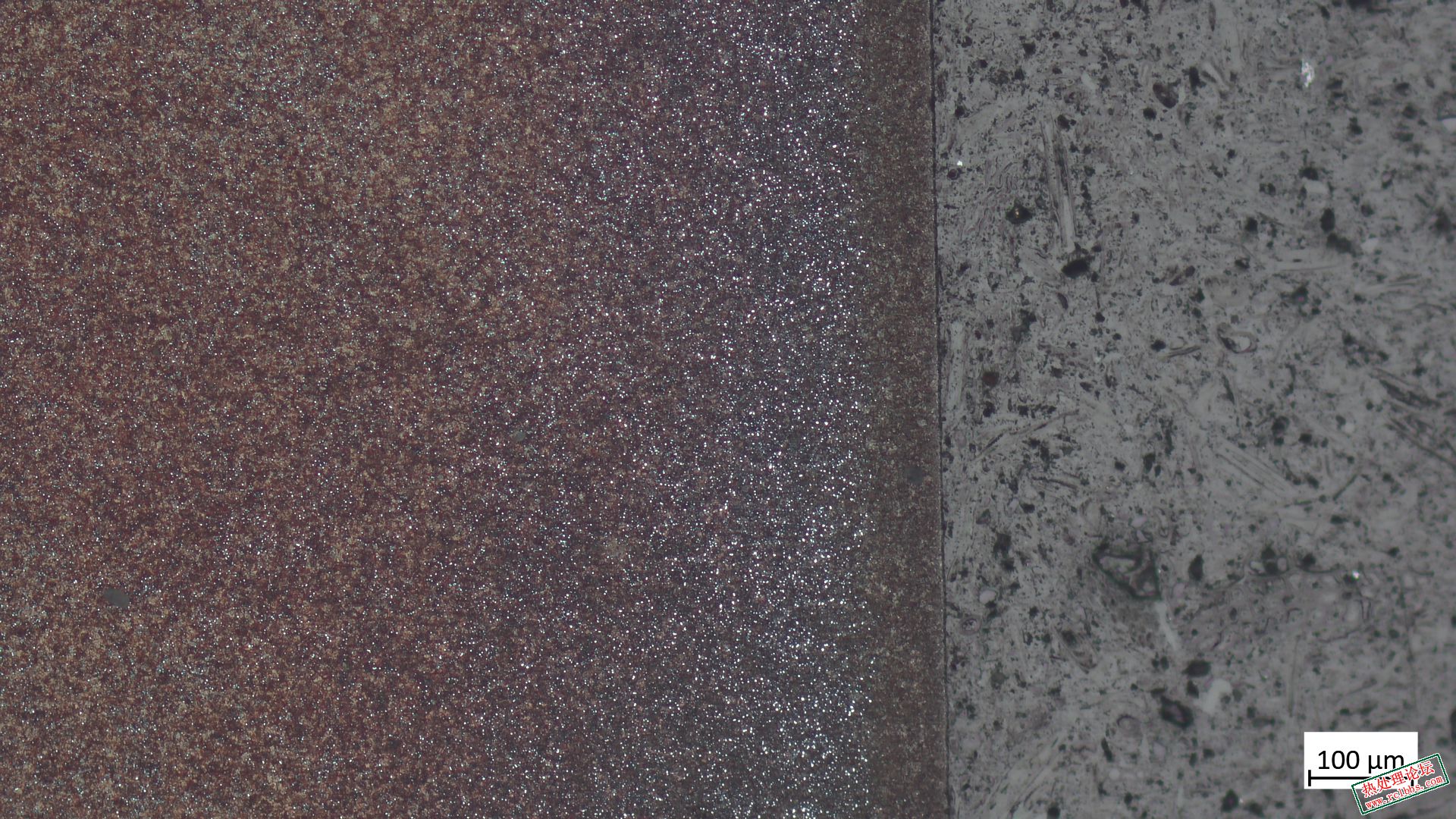

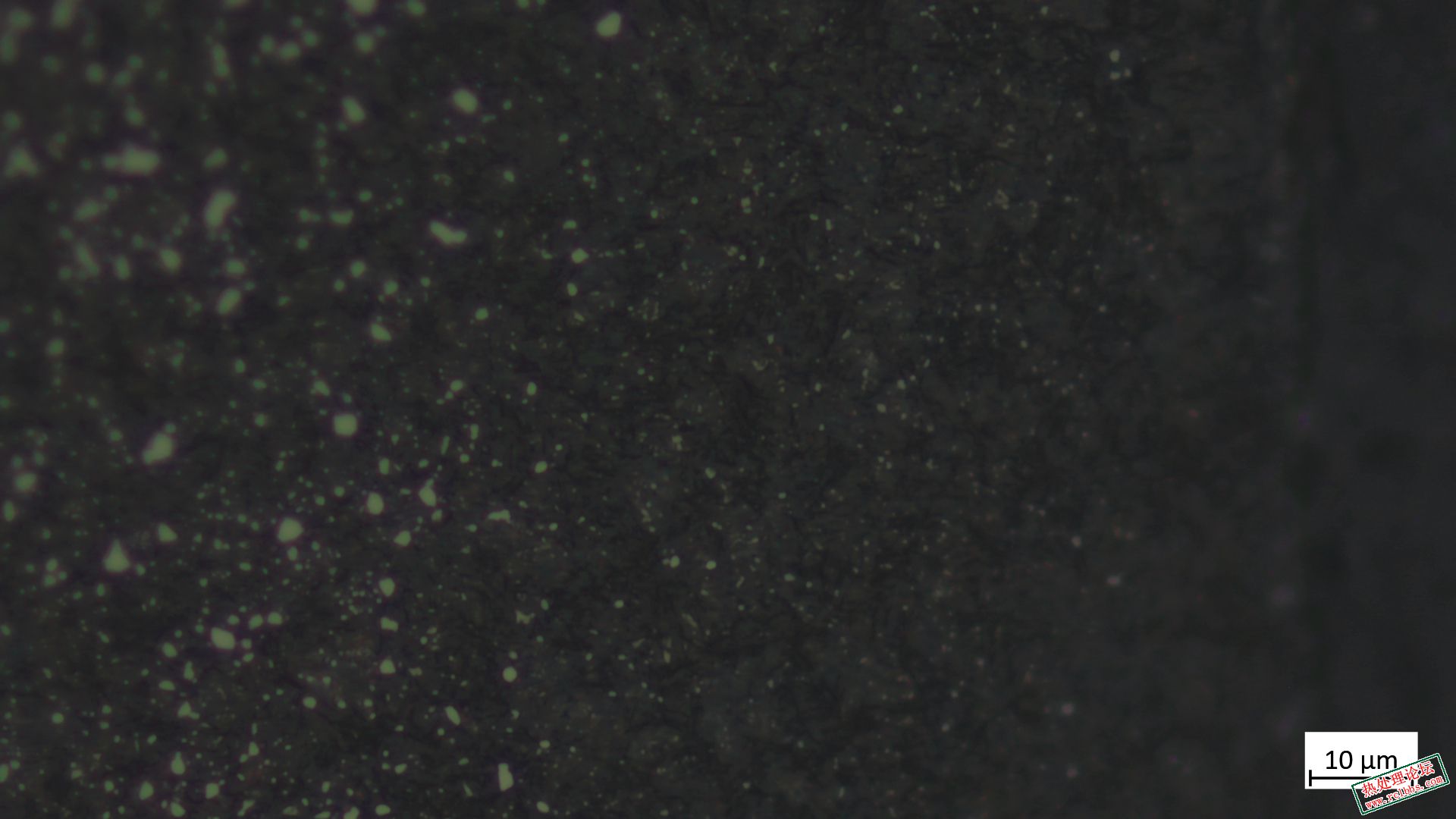

正常做出来无碳化物层在0.05~0.17mm范围；想通过工艺去降低这层的深度；探讨下如何去降低到＜0.1mm；另外大家的氨通量都给到多少？

284474121

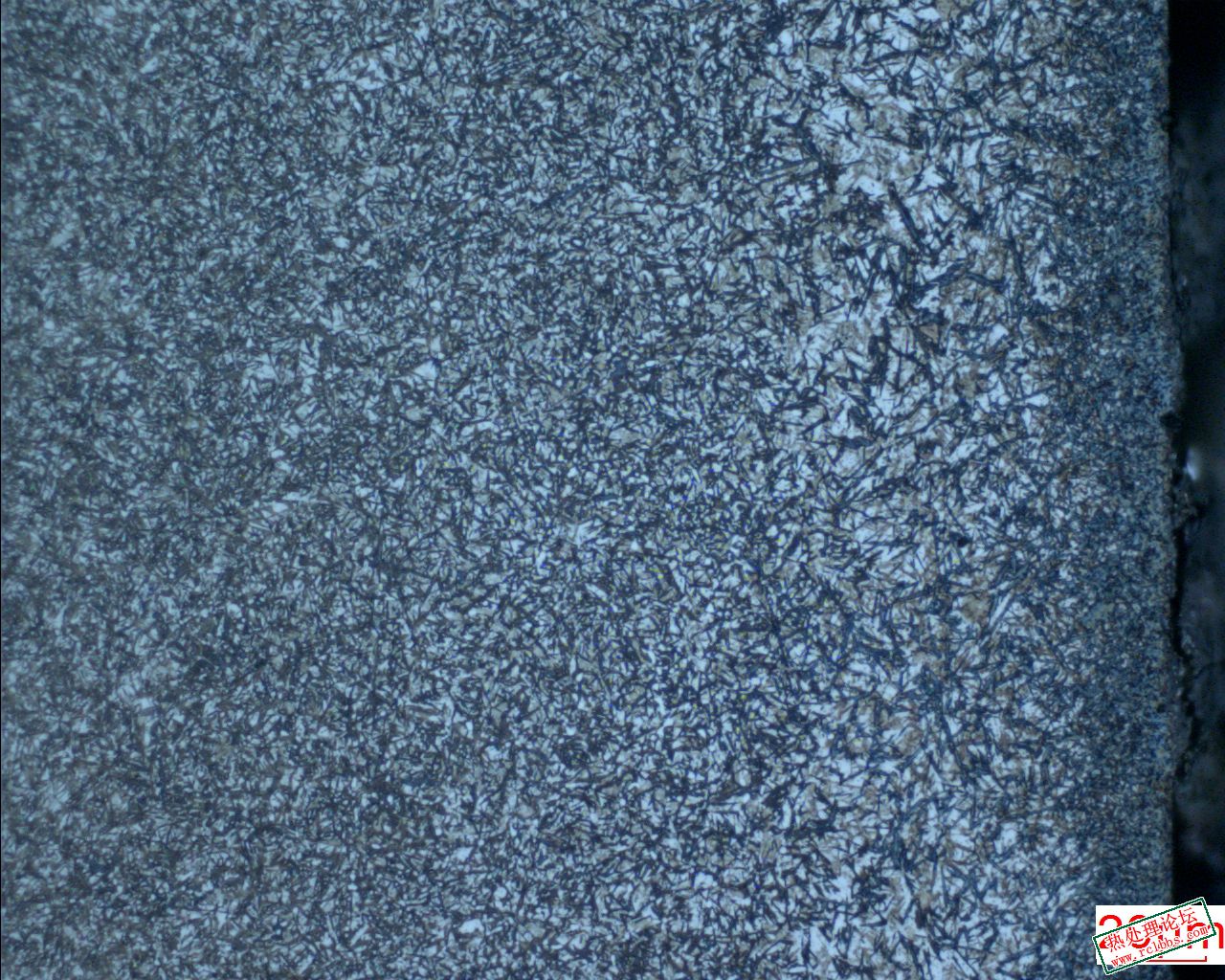

上次丰东给我们的碳氮共渗件，表层无碳化物层也超了。进来学习一下。不好控制？

YGYG

你的工艺是怎么样的呢？

lin1012866221

你只是部分脱碳，应该是气体局部不均匀，碳势偏低造成的表面碳含量降低。

ljjsunny

每家公司用的设备都不同，所以工艺上的设定参考意义并不大。
首先在需要知道炉子各位置的产品的无碳化物层水平，最大偏差值是多少。
如果偏差值较大，需要先减少装炉量，使偏差值缩小。
然后再讨论通过控制残氨量，CP,二氧化碳含量减小无碳化物层深度。
