热处理设备控制系统技术咨询和设计专用贴

Jasen · 发表于 2010-8-4 18:28:55

目前我国现有的各热处理厂、分厂、车间和热处理企业在用的为数不少的老旧热处理设备。对于其中有系统升级、改造电气控制系统要求的设备用户、全新热处理设备控制系统设计要求者可通过此贴提出技术要求，在此为您提供技术咨询和控制系统设计服务。发贴提出要求前请仔细阅读下列内容:
控制系统规模定义：
●  小型控制系统：A4标准的图纸10张以下；
●  中型控制系统：A4标准的图纸10-20张；
●  大型控制系统：A4标准的图纸20张以上或20张以下需采用PLC程序控制器并编制控制程序的；
设计收费标准和完成时间：
●  小型控制系统：免费，发贴者有义务积极宣传、推广热处理论坛；回复发贴后一周内完成；
●  中型控制系统：以自愿付费为原则，数量不限并积极宣传、推广热处理论坛；回复发贴后二周内完成；
●  大型控制系统：事先约定费用，付费后交付图纸或控制程序；回复发贴后四周内完成（超大型设备另议）；
说明：
●  提供服务的设备以各类型常规加热炉，各类型渗碳、渗氮气氛炉，连续炉和真空热处理炉为主，其他设备非本人所长；
●  本贴只提供技术咨询或设计服务，不提供设备安装和调试；若认为设计错误可将问题在论坛发贴提出讨论；
●  因水平所限对于不能满足的要求将给予明确回贴答复，并等待其他坛友提供帮助；
●  PLC程序控制器以SIEMENS, MITSUBISHI为主；控制仪表可按要求选型；
●  项目完成后提供一套PDF格式的电气原理图、元件材料清单和带注释的PLC原程序；所有技术资料均标有热处理论坛LOGO；
●  因时间所限与本贴主题内容无关的回帖将不予关注；因特殊原因不能按时完成的将提前发贴通知；

支持论坛建设，欢迎朋友们积极参与！
郑重声明：本帖提供的服务所收全部费用以赞助费的形式直接支付给“热处理论坛”用于论坛建议、运行和维护。

liruitu · 发表于 2010-8-4 20:31:58

支持！！！这才是真正为论坛做贡献

Jasen · 发表于 2010-8-4 21:21:07

回复 2# liruitu
谢谢您的支持！从您的帖子中可以看出您是位热处理设备电气控制方面的专家。在此邀请您加入支持团队，我们一起利用业余时间为有需要的朋友们提供帮助，同时又可以为我们热爱的论坛做点实事。

stove · 发表于 2010-8-4 21:50:52

回复 2# liruitu
推荐liruitu 李工加入热处理论坛专家组!
组成一个专业的技术团队,既是为广大热处理同行服务,也起到宣传热处理论坛的目的
重要的是,这是明确热处理论坛今后发展方向一次创新的尝试,即从打造权威热处理技术交流平台,向打造迅速提高热处理生产力的工作平台.
希望更多有志之士参与进来.

建议:估计回帖中大部分属于"小型控制系统",建议可以收取热处理币,这样可以避免一部分人享受到了技术服务,却没有相应为论坛作贡献的现象.
或者设置一种全新的"工作币",既可以购入,也可以转出,还可以兑换

shbjh · 发表于 2010-8-4 23:34:45

这个帖子比较有意思，专门的为人民服务呀！支持！

liruitu · 发表于 2010-8-5 00:17:04

回复 3# Jasen

“专家“这两个字可不敢当，

不过有我能帮上忙的肯定尽力。

Jasen · 发表于 2010-8-5 10:51:03

回复 liruitu
推荐liruitu 李工加入热处理论坛专家组!
组成一个专业的技术团队,既是为广大热处理同行服 ...
stove 发表于 2010-8-4 21:50

支持CEO的建议，请CEO在交流区发个推荐贴方便大家表态。

Jasen · 发表于 2010-8-9 20:21:41

本帖最后由 Jasen 于 2010-8-9 20:22 编辑

电气原理图采用专业电气设计软件绘制，

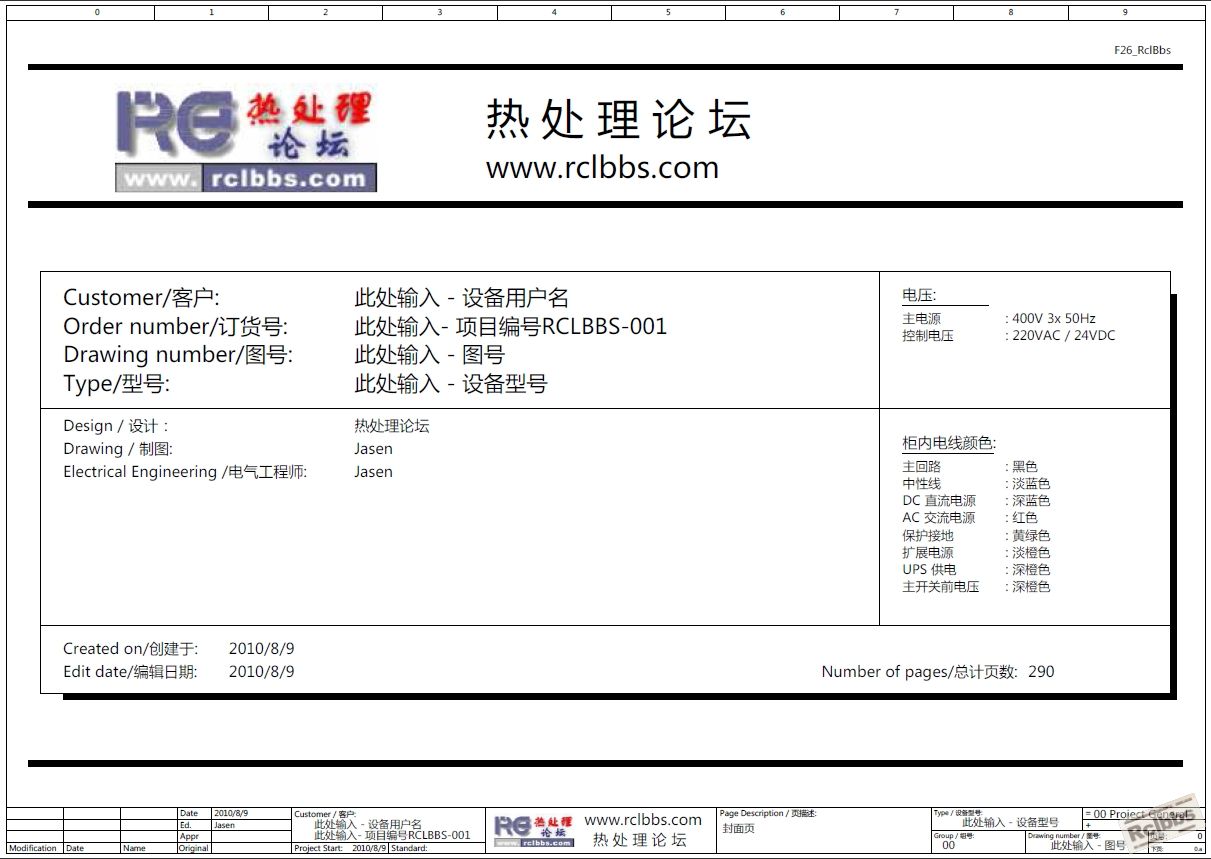

图纸样张 - 整套图纸的封面页

Jasen · 发表于 2010-8-9 20:49:13

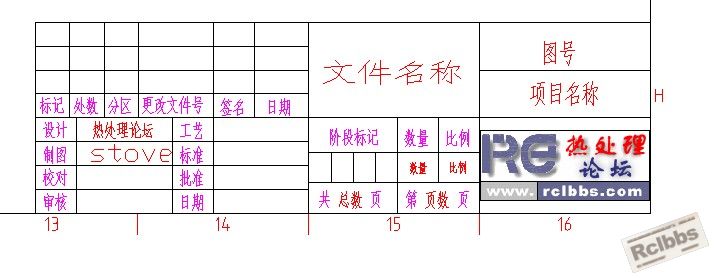

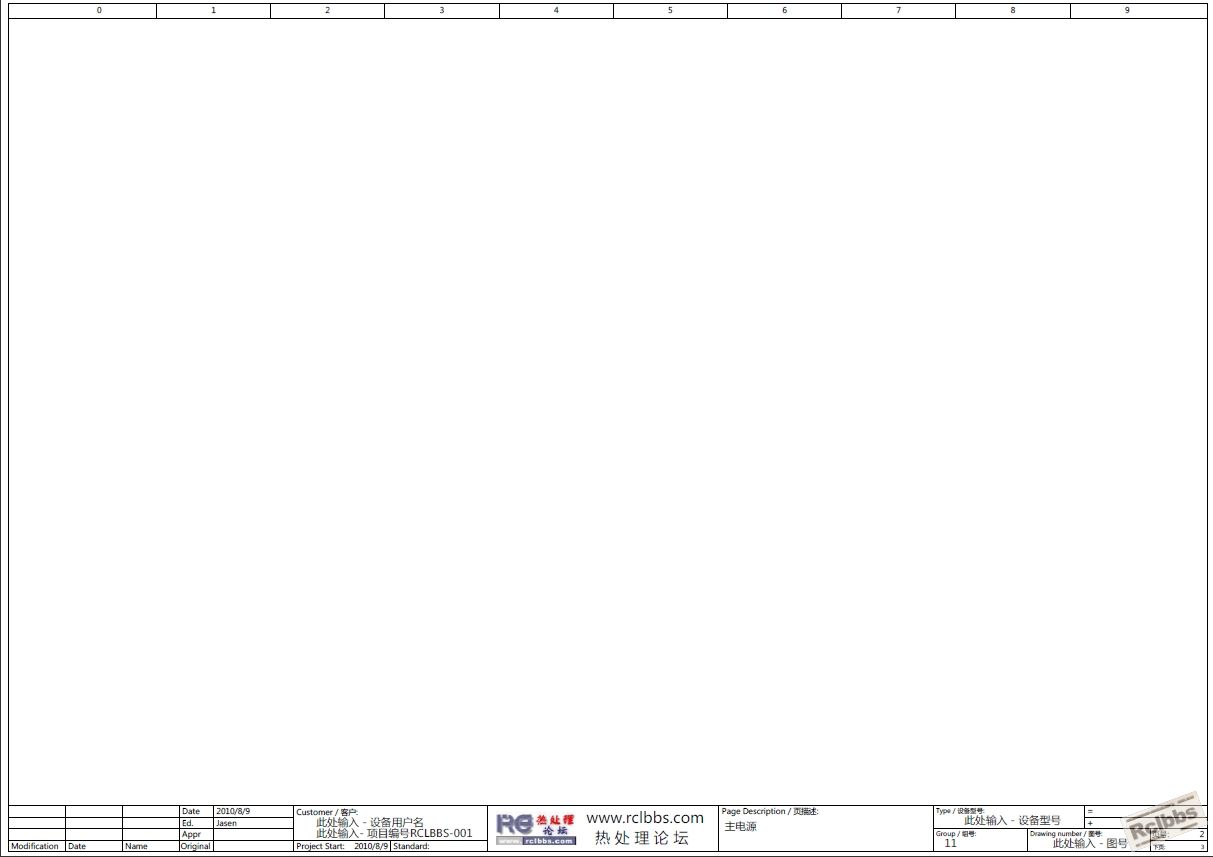

图纸样张 - 图框

liruitu · 发表于 2010-8-9 20:56:11

回复 8# Jasen

你们买了EPLAN了？

Jasen · 发表于 2010-8-9 21:05:03

回复 10# liruitu
是的，超级贵，不过很好用，从ePLAN5到P8已经用了好几年了。

liruitu · 发表于 2010-8-9 21:36:31

太有财了

，现在没有出盗版吗？

Jasen · 发表于 2010-8-9 21:40:52

回复 12# liruitu
有的，工控网上可以下载，建议下载试用一下，用此软件设计控制柜非常方便，可节省大量时间，减少了很多人为的差错。

stove · 发表于 2010-8-11 16:54:04

回复 10# liruitu
我用过EPLAN的试用版,有个大大的水印在上面

前段时间还有个叫SEE Electrical软件给我寄过试用版,不过安装即出现错误,也没兴趣试用下去了.
之前一直用AutoCAD,从05年至今一直使用AutoCAD Electrical,不过Autodesk公司的软件升级速度很快,软件越做越大,却不感觉实用性提高多少

liruitu · 发表于 2010-8-11 17:37:25

我一直在用AUTOCAD，就是画图麻烦点。

Jasen · 发表于 2010-8-11 19:48:28

回复 15# liruitu
用ePLAN设计控制柜，开始阶段需要设置些画图标准，材料数据库等要化一点时间，设置完成后制图至少可节省一半时间。

Jasen · 发表于 2010-8-11 19:57:11

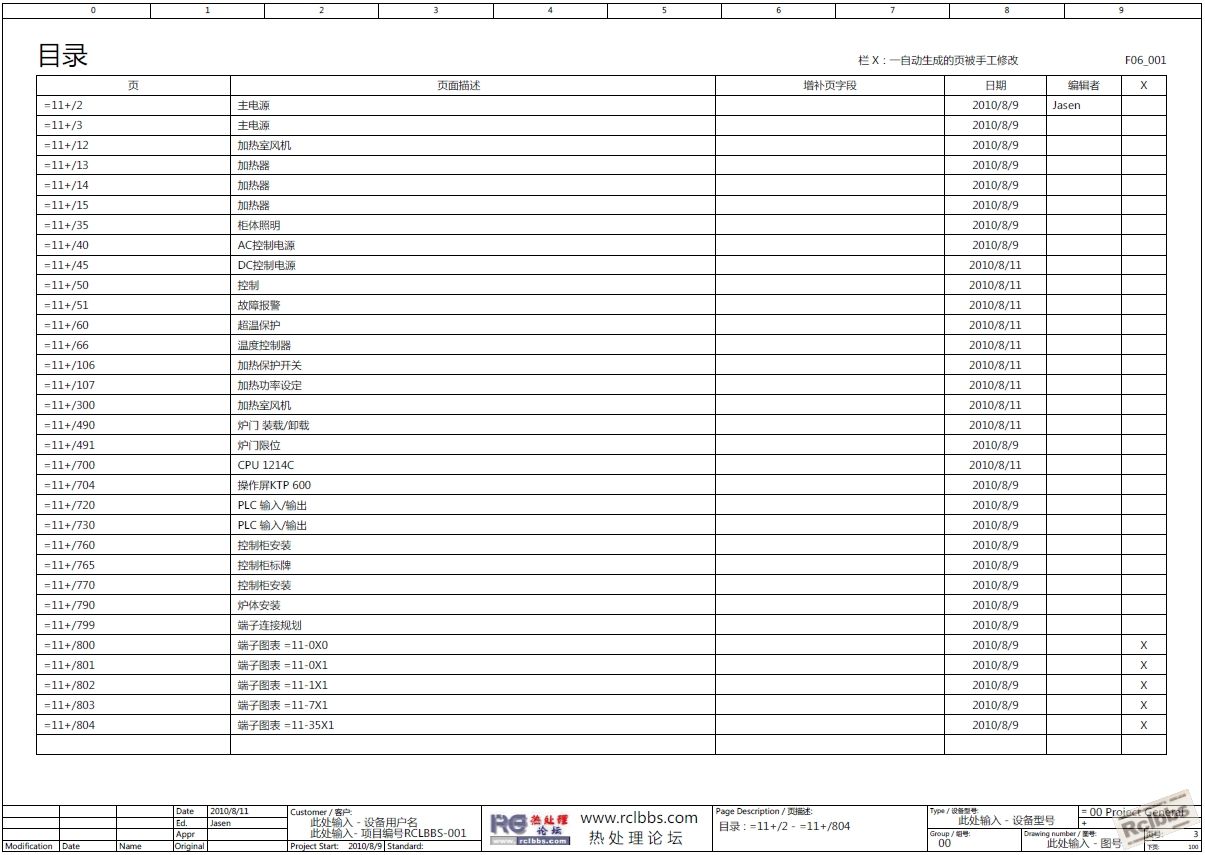

图纸样张 - 图纸目录

Jasen · 发表于 2010-8-11 20:10:14

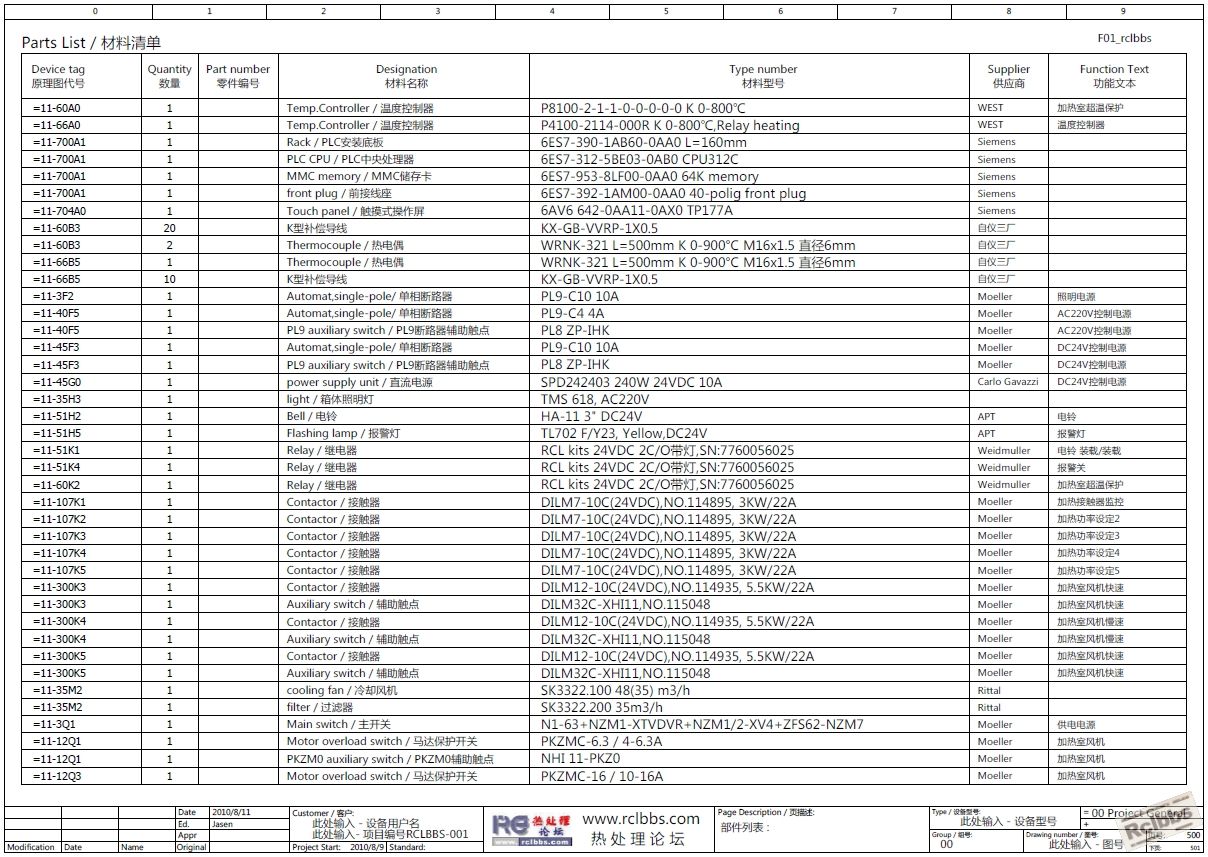

图纸样张 - 部件列表（材料清单）

Jasen · 发表于 2010-8-11 20:22:11

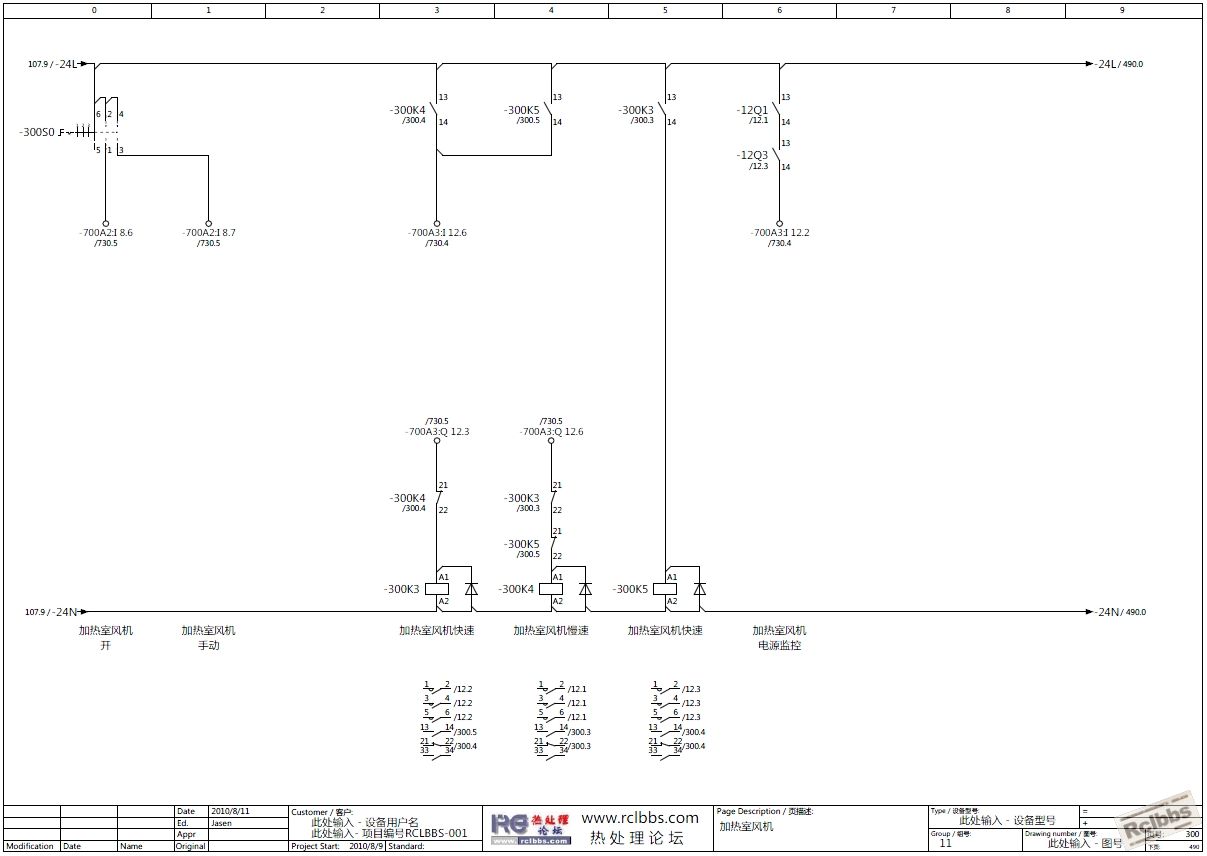

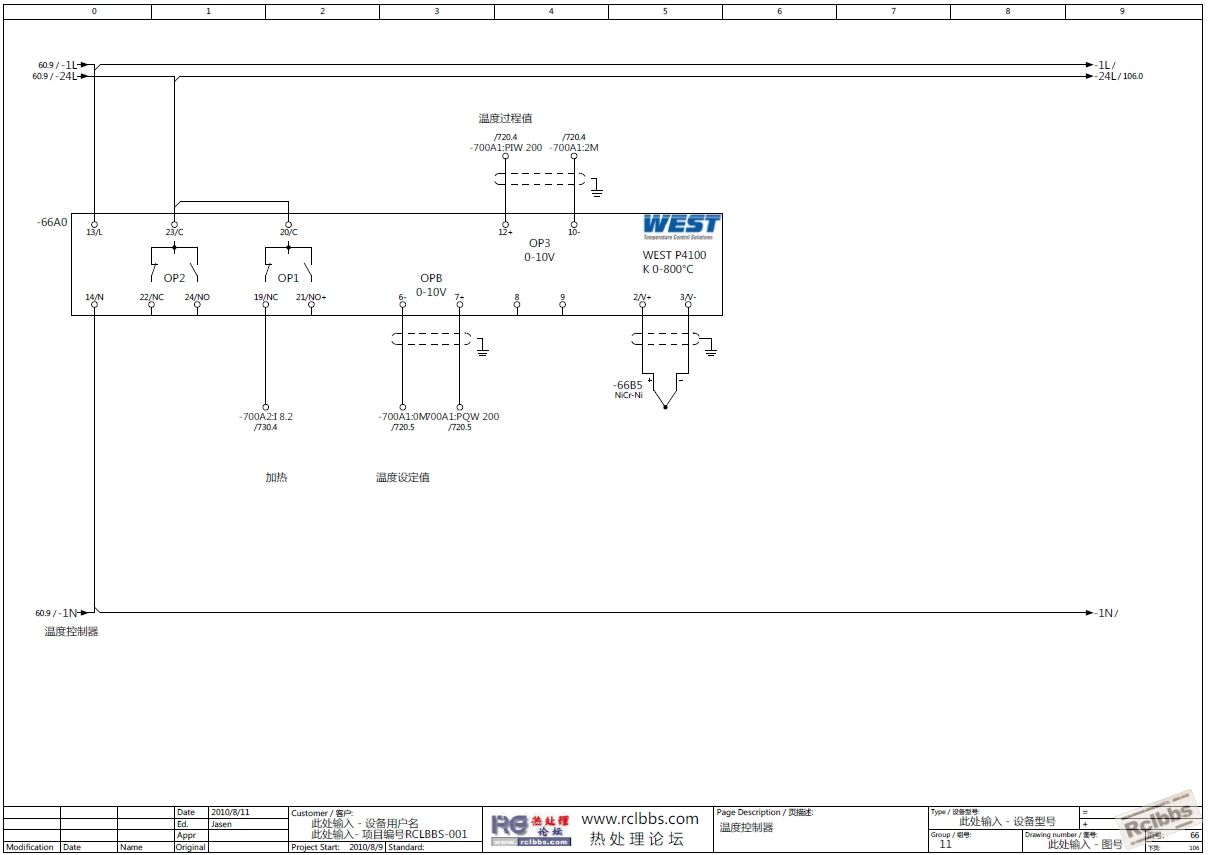

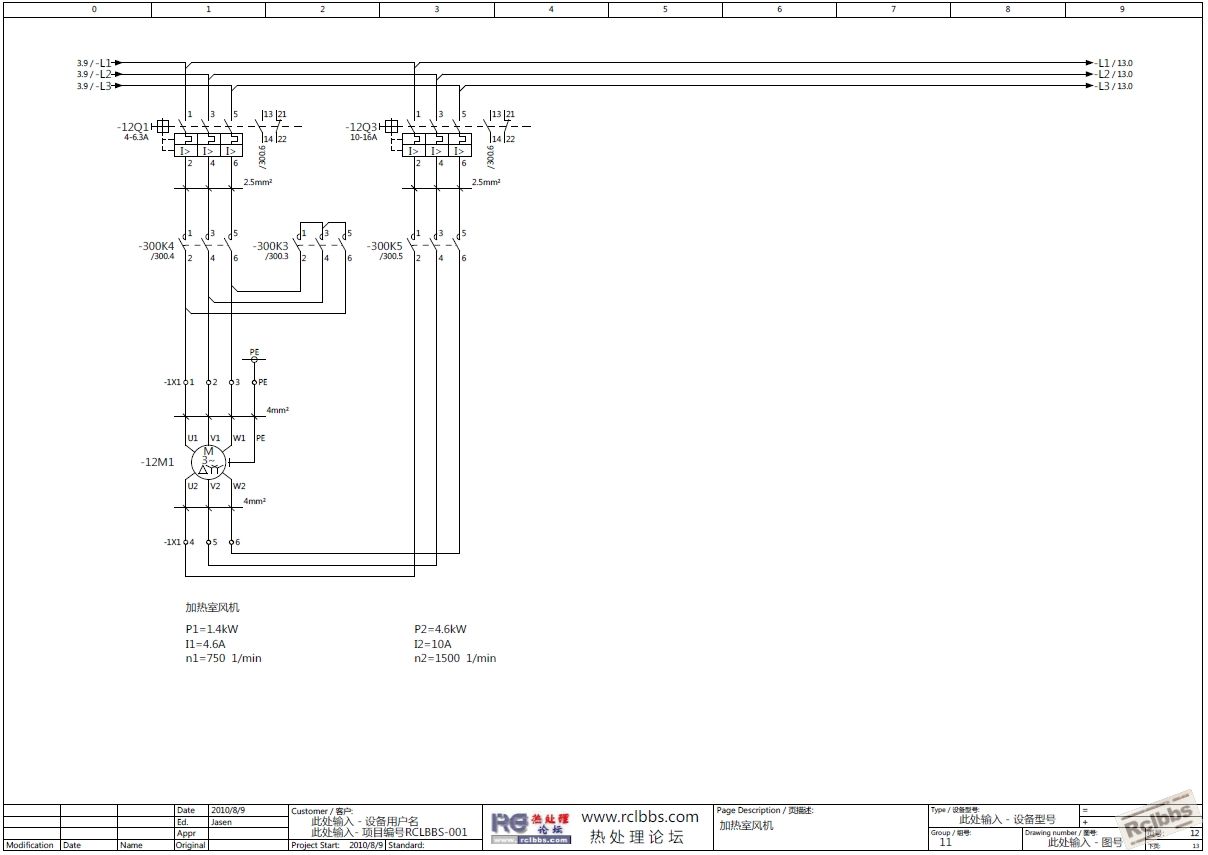

图纸样张 - 电气原理图（根据设备功能模块化设计）

t20044102 · 发表于 2010-8-15 22:46:16

厉害厉害，确实是难得的人才啊！愿意帮忙的人才啊！中国人中的骄傲
