求助：关于ASTM E112晶粒度问题

louise · 发表于 2010-9-1 16:10:29

本帖最后由 louise 于 2010-9-1 16:16 编辑

客户要求，晶粒度大于ASTM E112中的9，相当于中国标准几级哦？我发现一共只有8级，怎么会有9呢。
客户的原话：
Im Hinblick auf eine ausreichender zahigkeit muss die im Werk-stoffgefuge vorliegende Korngröße,entesprechend der ASTM Richtreihe E112,mindestens＞9 eingestellt sein.
英文（我翻译的）：In order to have the sufficient toughness for the material in the works,the material must comply with ASTM E122,at least caster for 9.
为保证产品在运行工作时有足够韧性，材质必须符合ASTM E122,，至少大于9。/晶粒度大于ASTM E112 的九级。

这个9，相当于中国标准的几级哦？

各位帮帮忙，谢谢！

另：我们的产品是锻造环件，材质是S355J2G3,相当于中国的16Mn,Q345

什么都不知道，我快急死了，谢谢！

我的QQ:1275517290

leomet · 发表于 2010-9-1 17:02:10

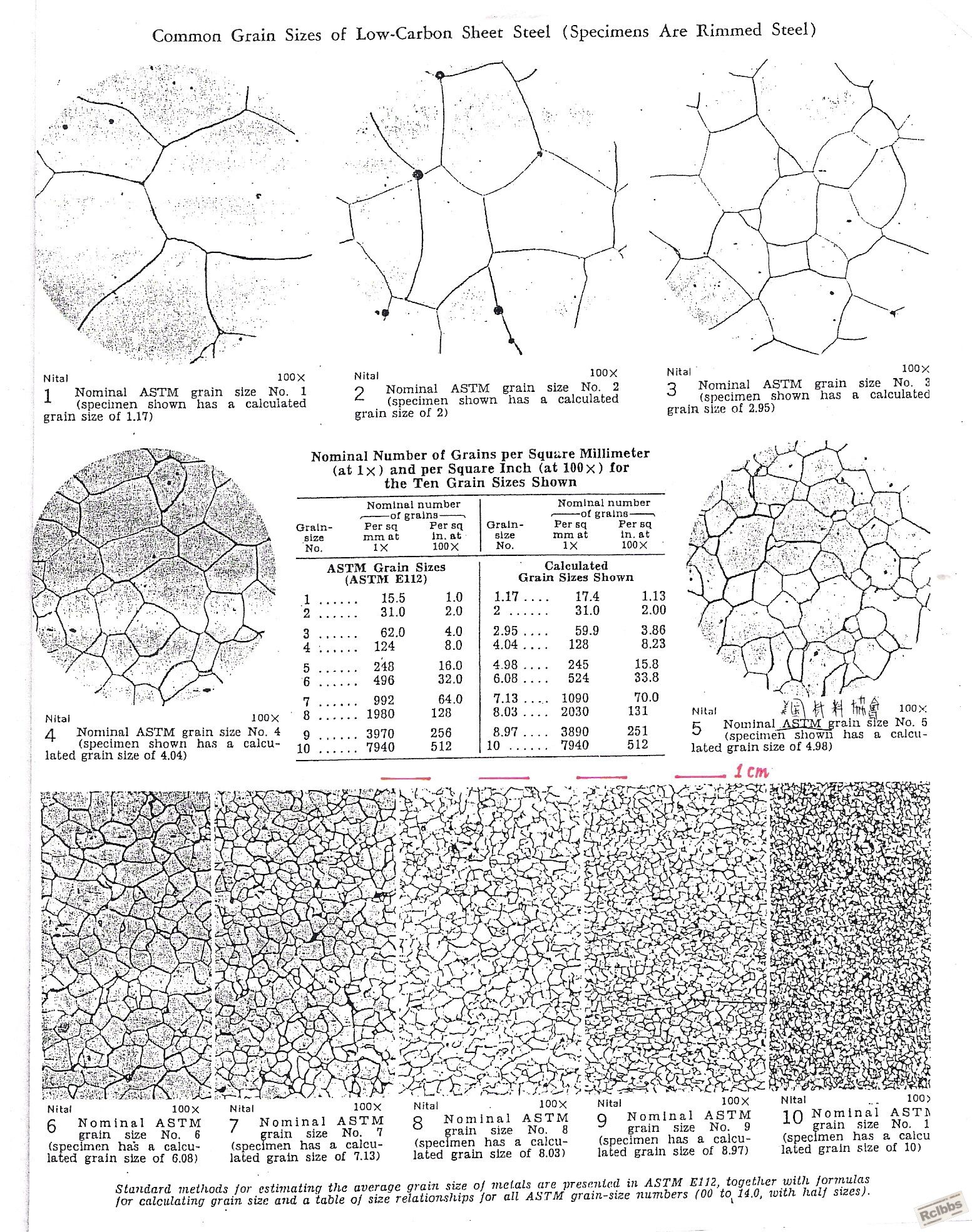

I hope this will help.

metart · 发表于 2010-9-1 21:48:58

GB/T6394-2002是照ASTM E112抄的，晶粒度是一样的。

ISO 643晶粒度标准也是基本参考E112的，但晶粒度略有不同，大致没区别。

louise · 发表于 2010-9-2 08:44:42

回复 2# leomet

谢谢，thank you very much !

louise · 发表于 2010-9-2 08:45:35

回复 3# metart

尽管还是不明白，谢谢！THANK YOU VERY MUCH

渤海管件 · 发表于 2010-9-2 10:34:58

晶粒度大于ASTM E112中的9”ASTM 要求的“9”就相当于国标要求的9级，不用着急。

离别钩 · 发表于 2010-9-2 10:53:34

不管是什么标准，晶粒度级别始终满足这个定义：n=2power(N-1)，其中N为晶粒度，n为放大100倍时64.5平方毫米内的晶粒个数。

shaolin · 发表于 2010-9-2 16:01:09

国标只规定到8级，大于8级的可以提高放大倍数评级。200X下评的级别+2就相当于100X下的级别，400X+4等

metart · 发表于 2010-9-2 20:12:41

回复 8# shaolin

GB/T6394-2002不是规定到14级了吗？

cdzt · 发表于 2010-9-2 21:31:13

技术条件有点高了吧？！

metart · 发表于 2010-9-3 01:35:39

回复 7# 离别钩

不错，只不过应该是645.16 mm²，就是1平方英寸。

离别钩 · 发表于 2010-9-3 19:32:18

回复 11# metart

感谢纠正。

leomet · 发表于 2010-9-4 01:51:07

metart is a real pro in metallurgy and metallography, I can tell.

metart · 发表于 2010-9-4 03:19:21

回复 13# leomet

Thanks Leomet. Don't know about the "real pro", just trying to help each other out.

ASTM is my area of interest, glad to be able to help spread the knowledge and participate in general discussions.

leomet · 发表于 2010-9-4 15:09:10

回复 14# metart

Pro is "professional" for short, commonly used in Taiwan.

metart · 发表于 2010-9-4 20:46:38

回复 15# leomet

Yes, I know what "pro" means, "Don't know about ____" is a common humble expression in the US.

leomet · 发表于 2010-9-5 15:22:47

回复 16# metart

Oh! I didn't learn that. Have left U.S.A. for too long-----24 yrs.

rarn1987 · 发表于 2014-10-11 17:25:13

leomet 发表于 2010-9-5 15:22
回复 16# metart

Oh! I didn't learn that. Have left U.S.A. for too long-----24 yrs.

老师背后是TEM啊，厉害。您才是real pro。

xuhaonan1120 · 发表于 2014-10-12 09:13:45

用比较法，孪晶晶粒只有8级图谱。可以用截点法测晶粒度更为准确。

任性的风 · 发表于 2014-10-25 11:27:14

无孪晶晶粒度只有8级，奥氏体有14级了

		自动登录	找回密码
密码			免费注册

[求助] 求助：关于ASTM E112晶粒度问题

本帖子中包含更多资源
