论文<<齿轮锻坯热处理工艺及设备>>

秋天的风 · 发表于 2010-10-14 10:58:12

阐述了我国齿轮毛坯正火存在的问题，认为目前我国通行的齿坯正火温度过高，不利于节能和提高产品质量。以 20CrMnTi钢为例，建议将正火温度降为 880℃～ 920℃。认为采用齿坯等温退火工艺是提高齿轮传动精度的有效途径，详细介绍了等温退火工艺原理和工艺特征，还介绍了该热处理过程采用的设备。

孤鸿踏雪 · 发表于 2010-10-14 17:22:07

本帖最后由孤鸿踏雪于 2010-10-14 20:35 编辑

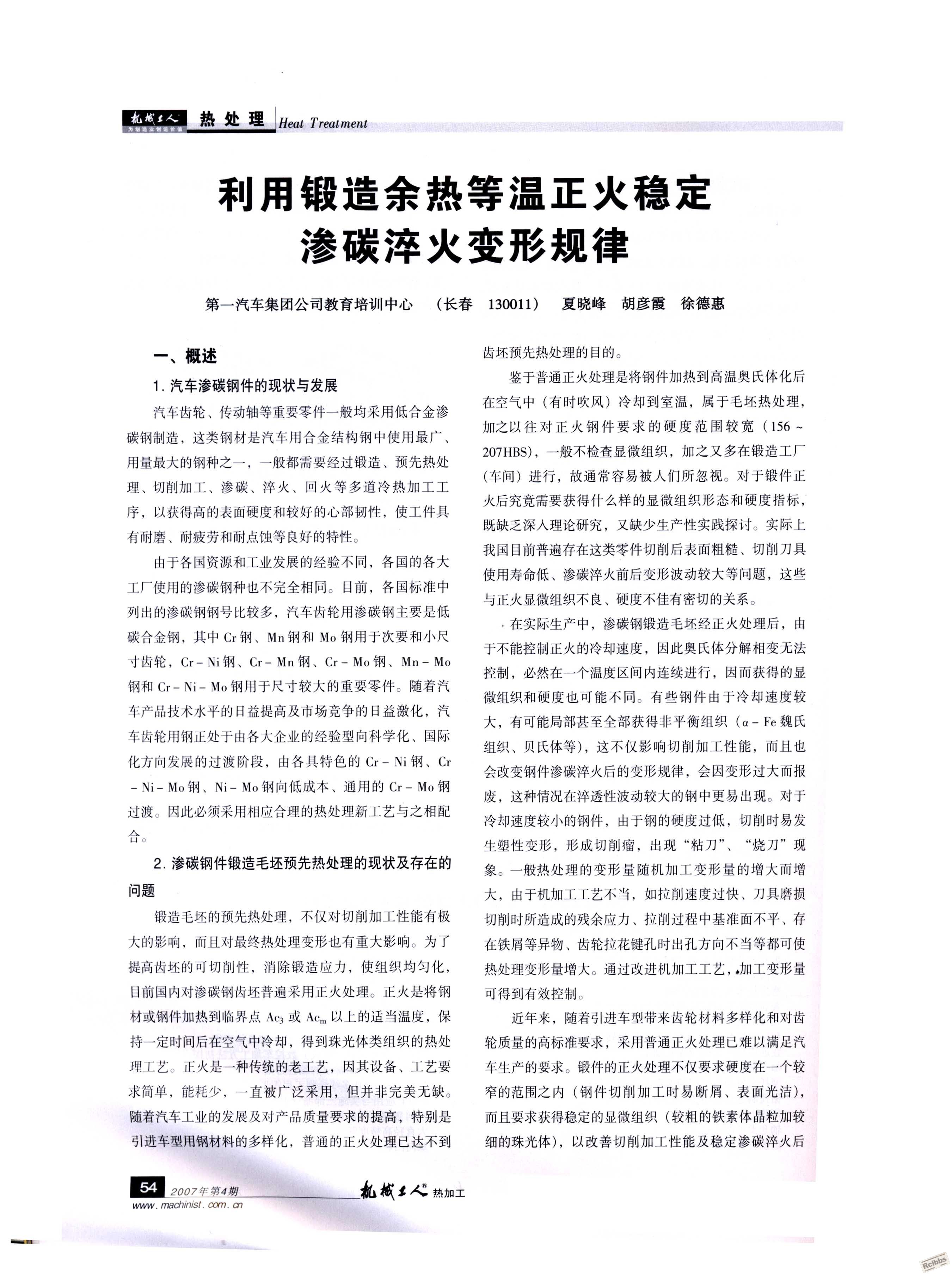

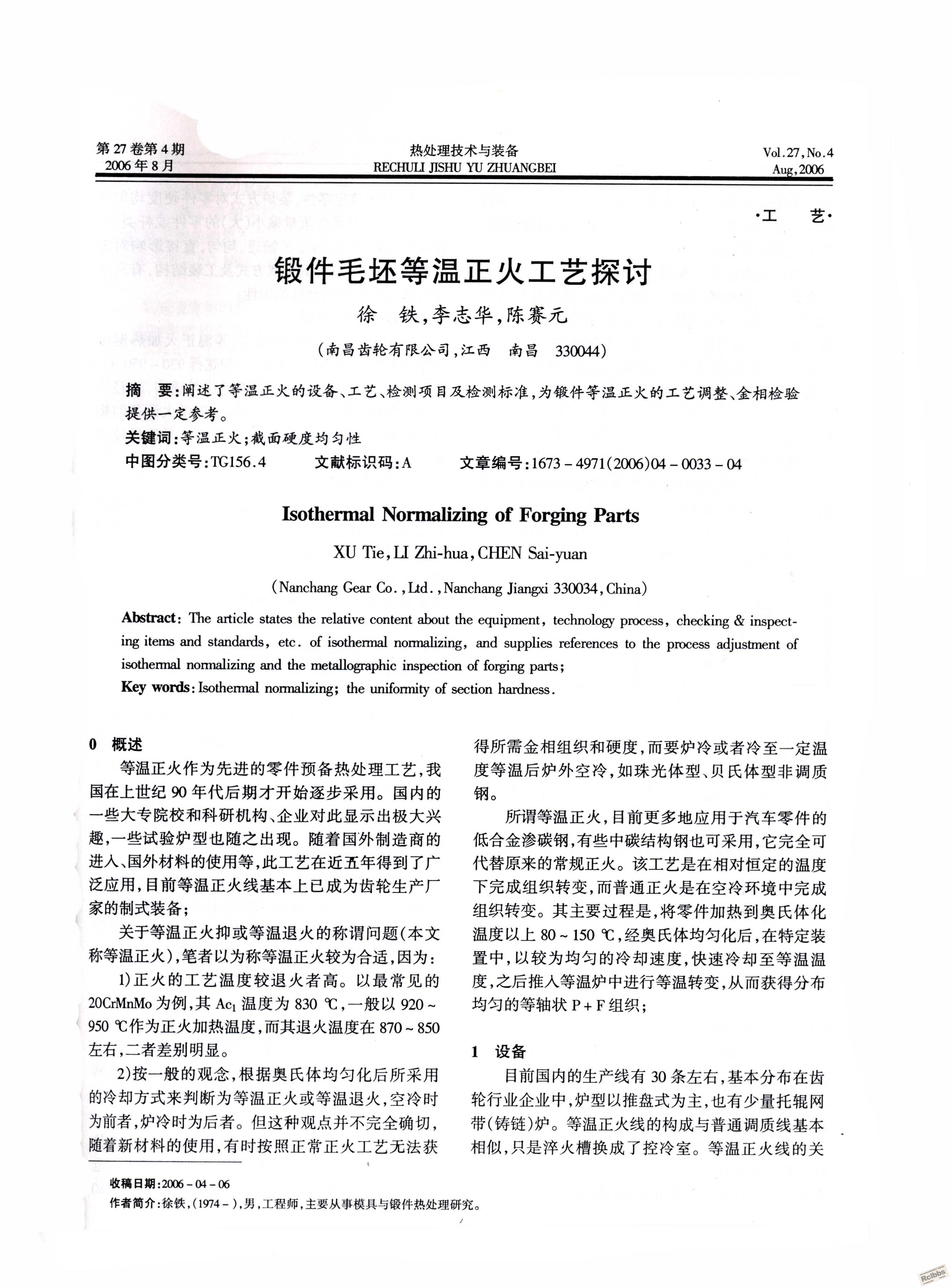

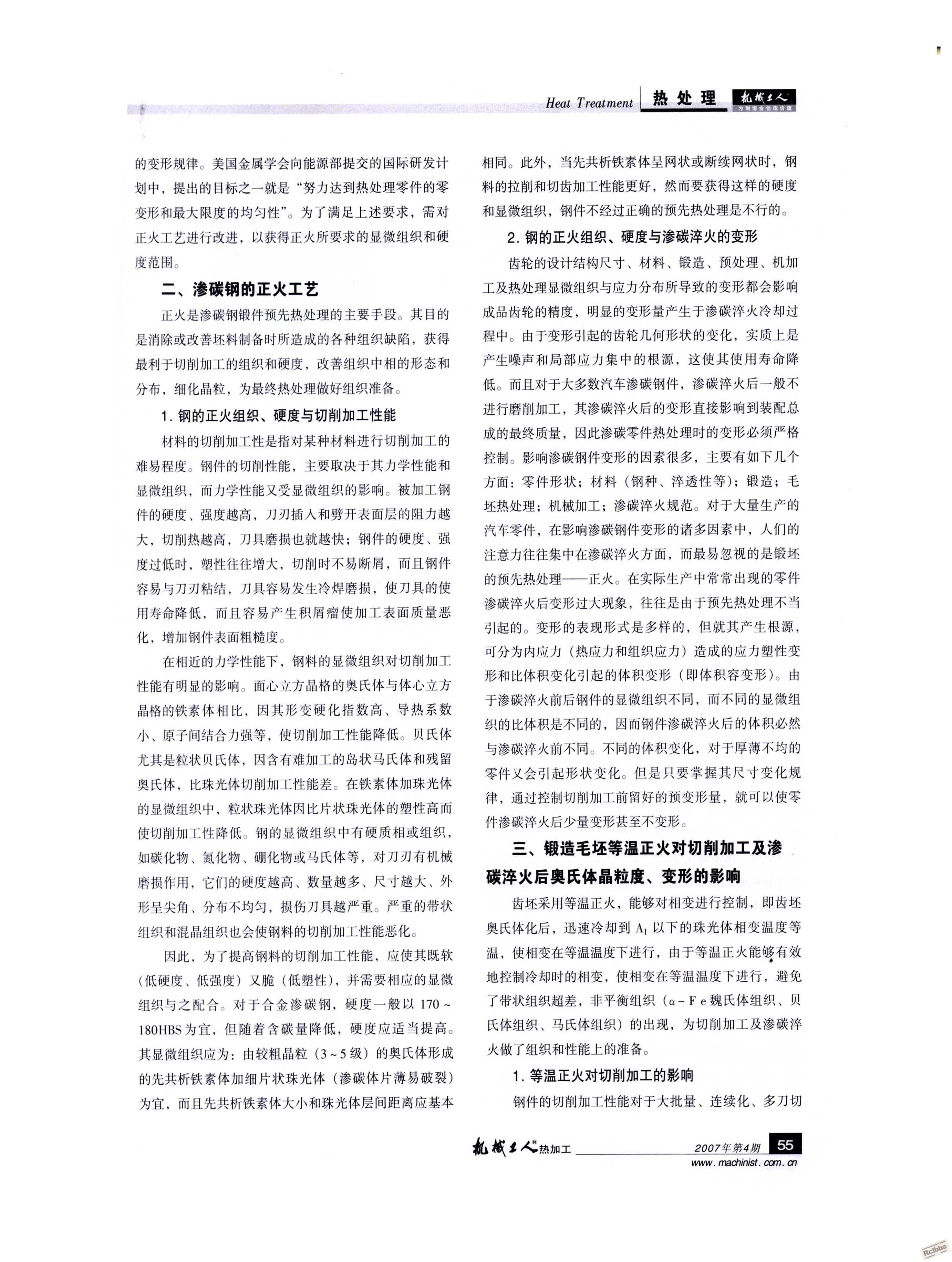

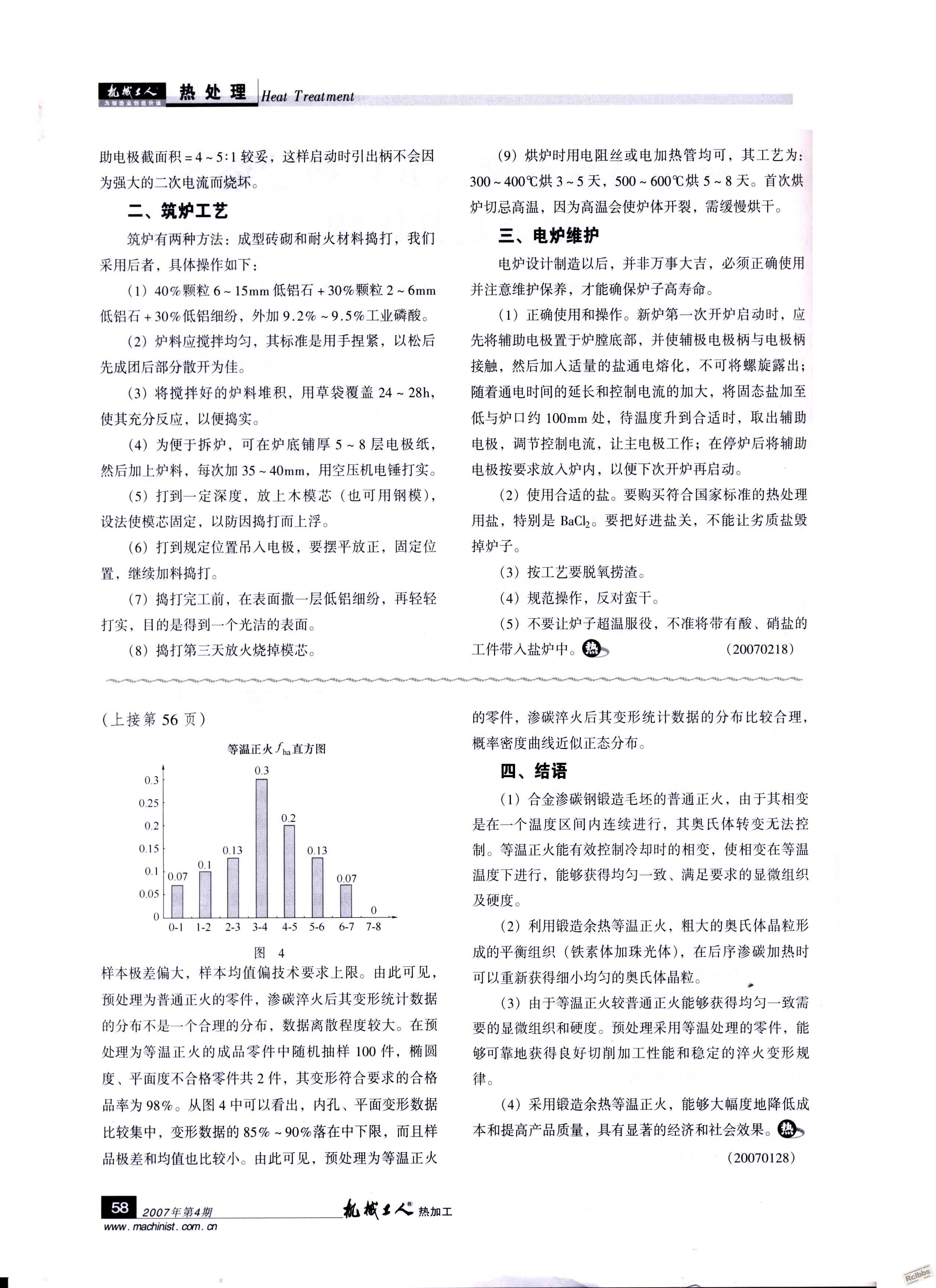

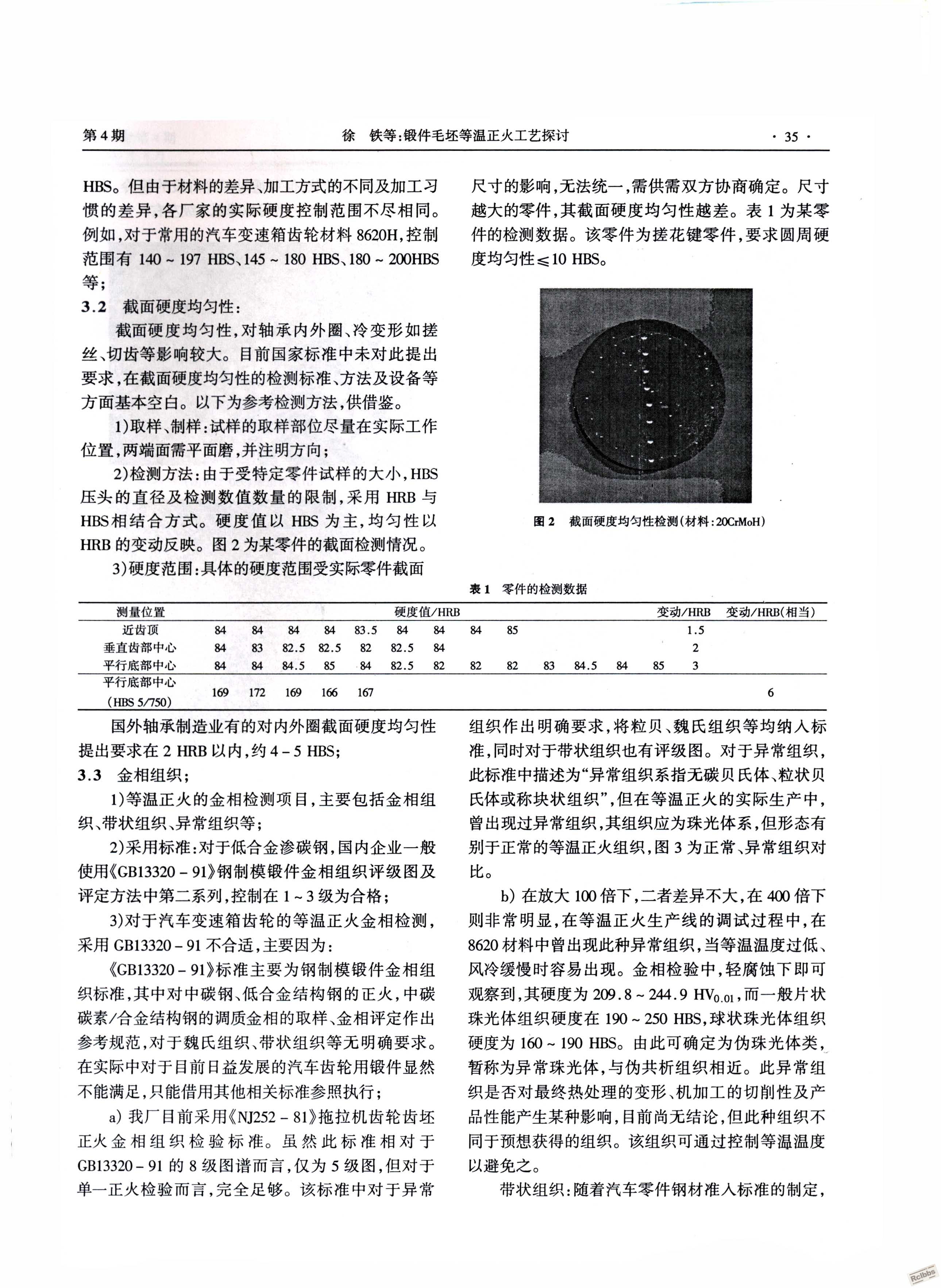

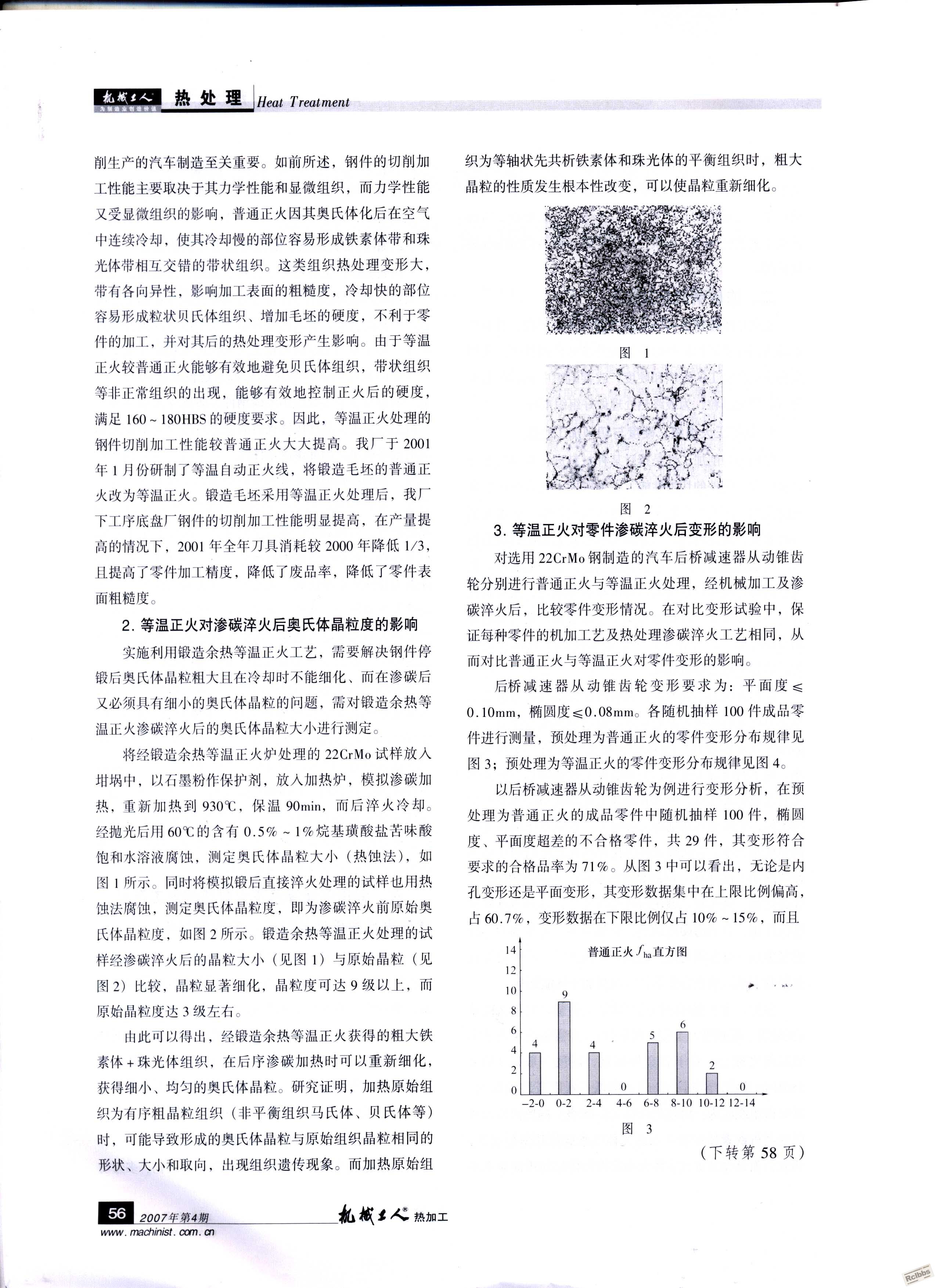

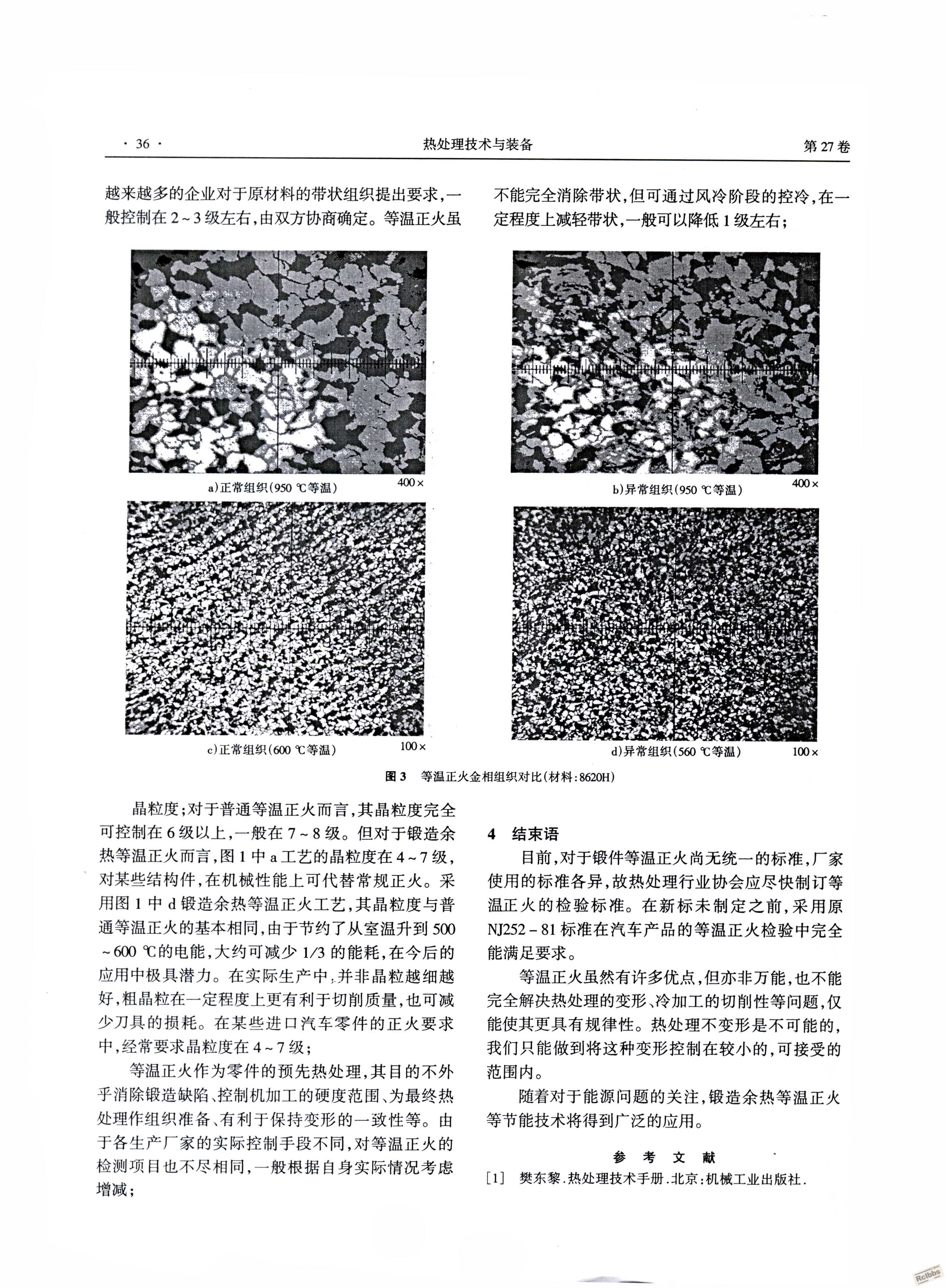

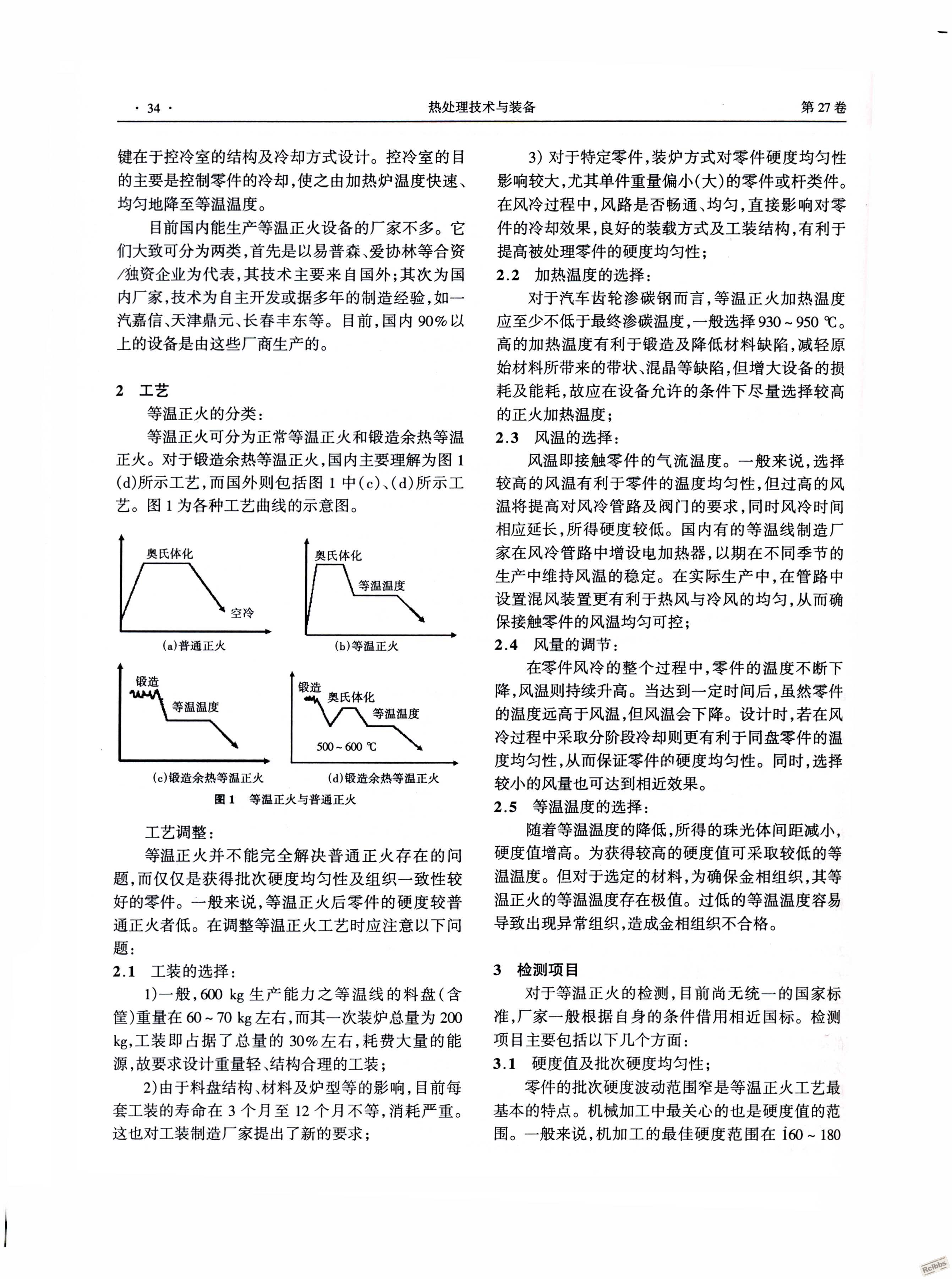

我这里有两篇文章不知对小李版主有无帮助

jason0227 · 发表于 2010-10-15 08:02:54

回复 1# 秋天的风

		自动登录	找回密码
密码			免费注册

[已解决] 论文<<齿轮锻坯热处理工艺及设备>>
