GCr15断口分析2 请进

刘武乐 · 发表于 2011-1-21 14:00:18

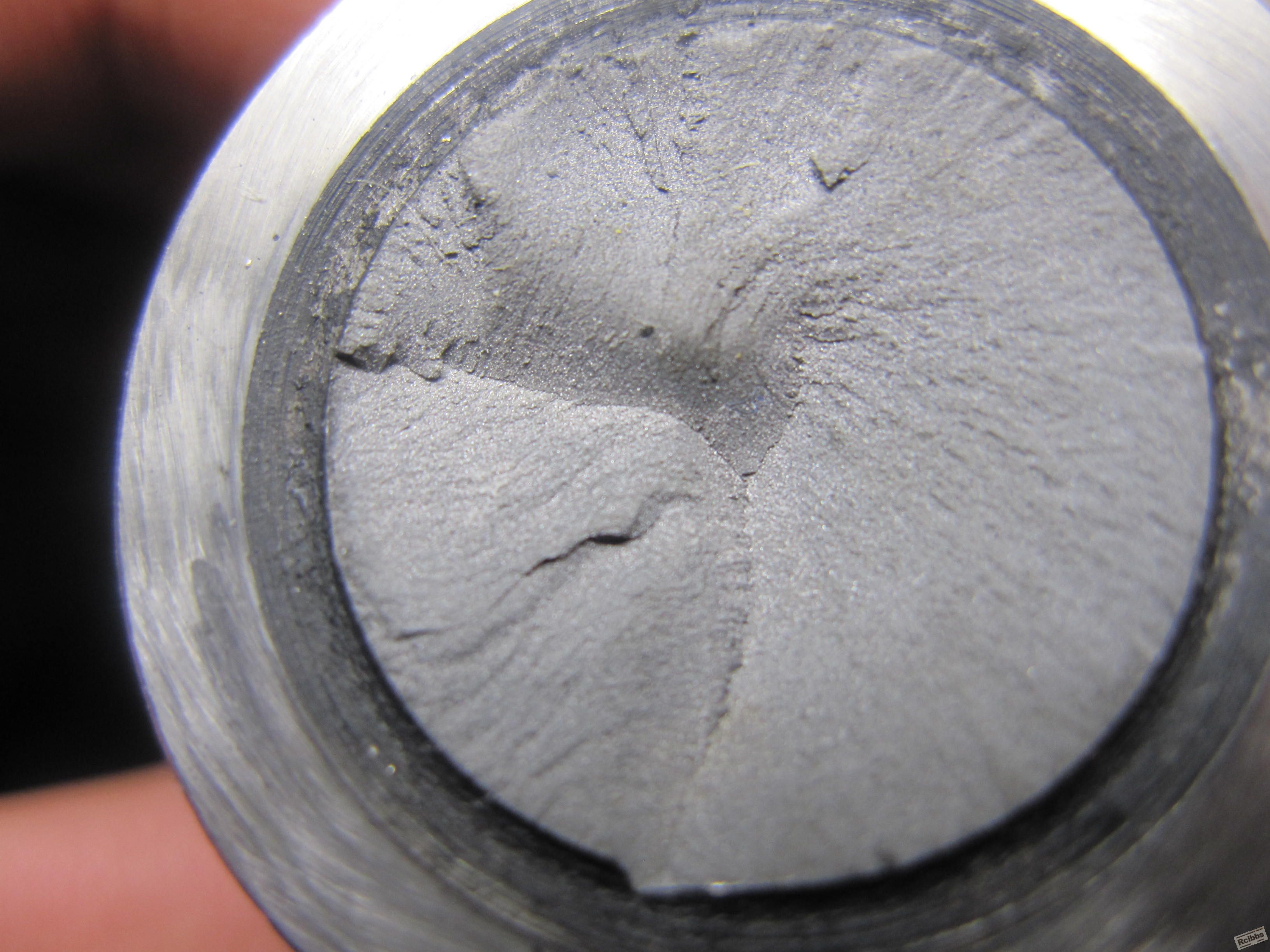

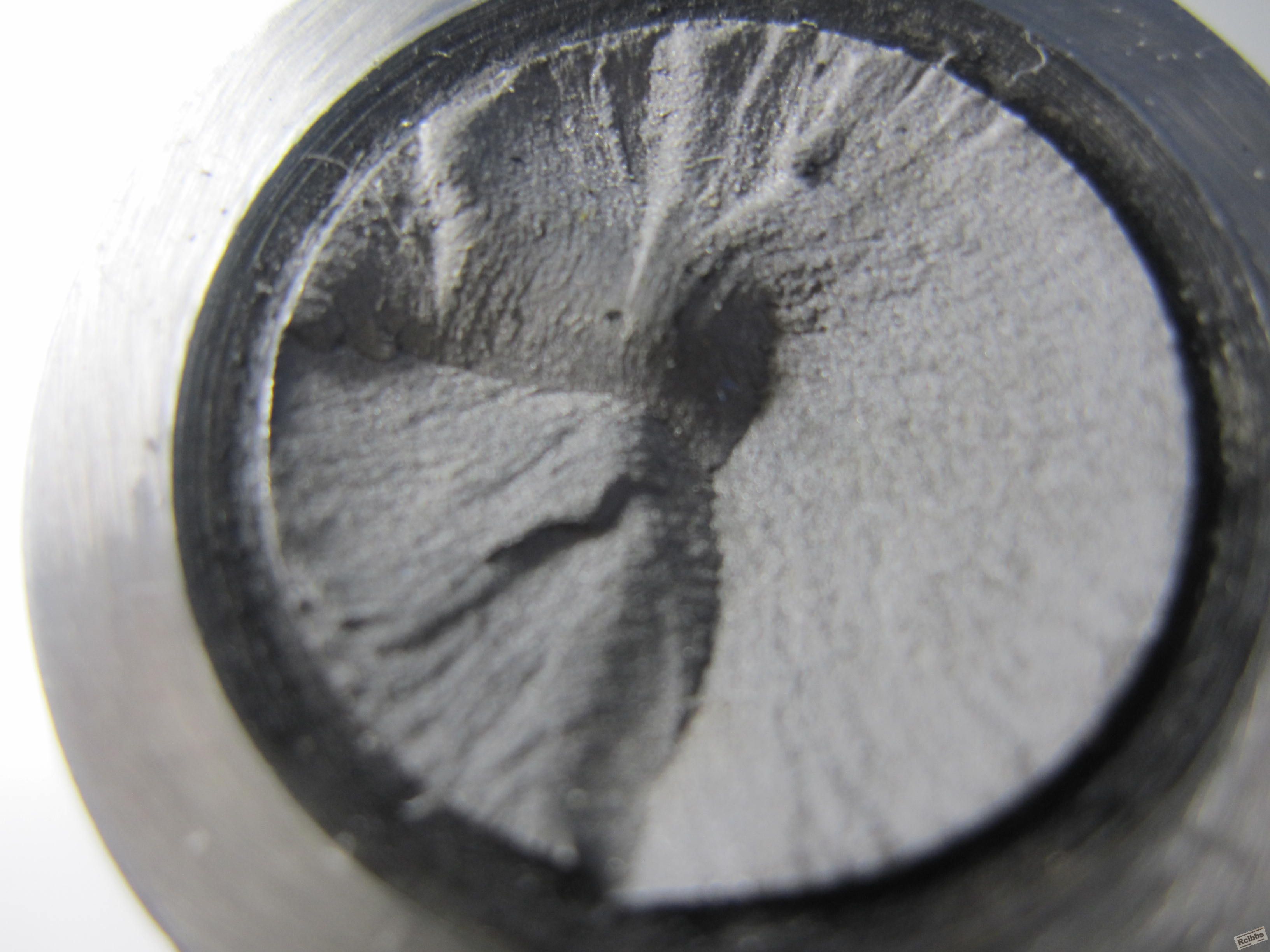

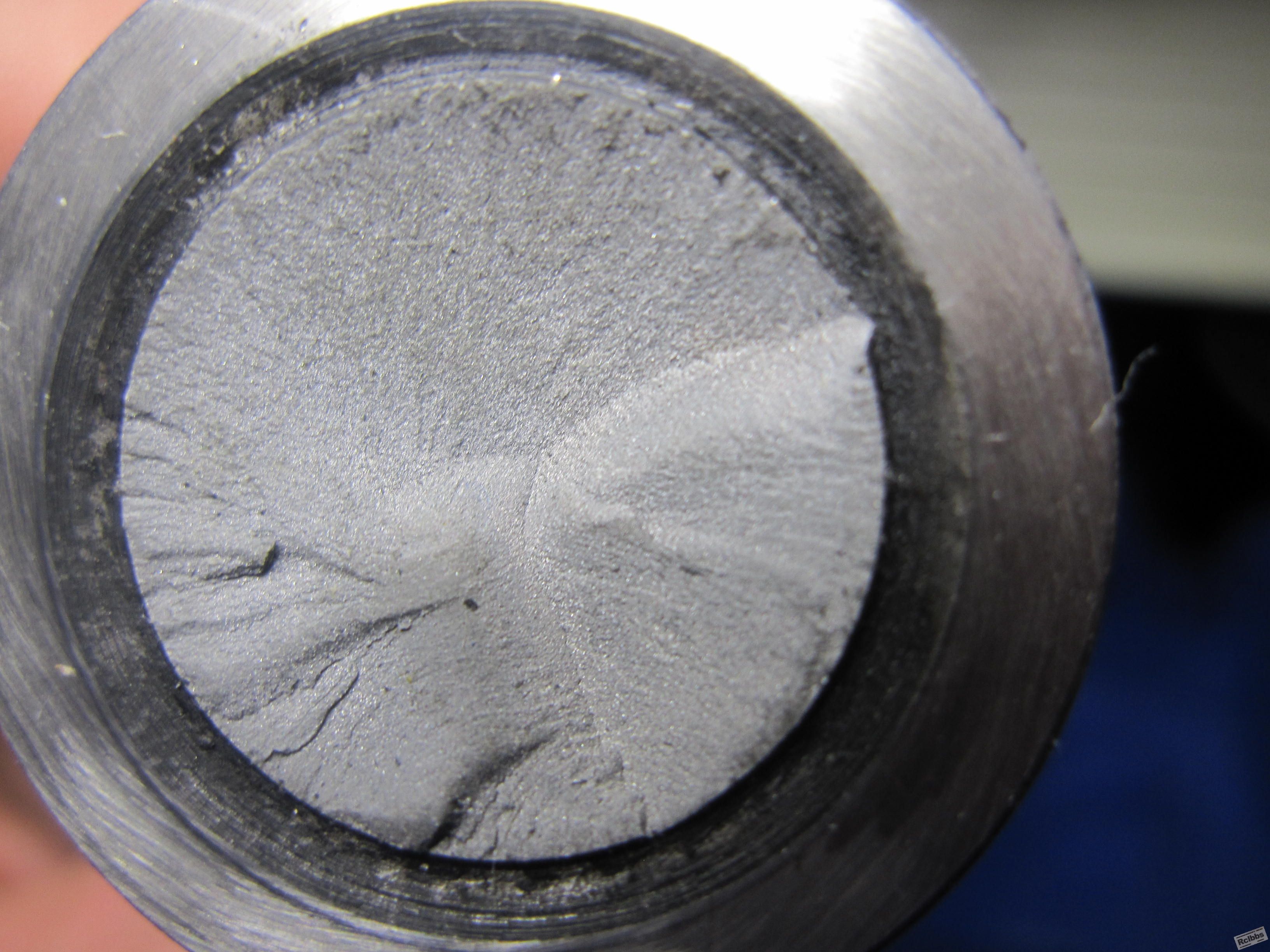

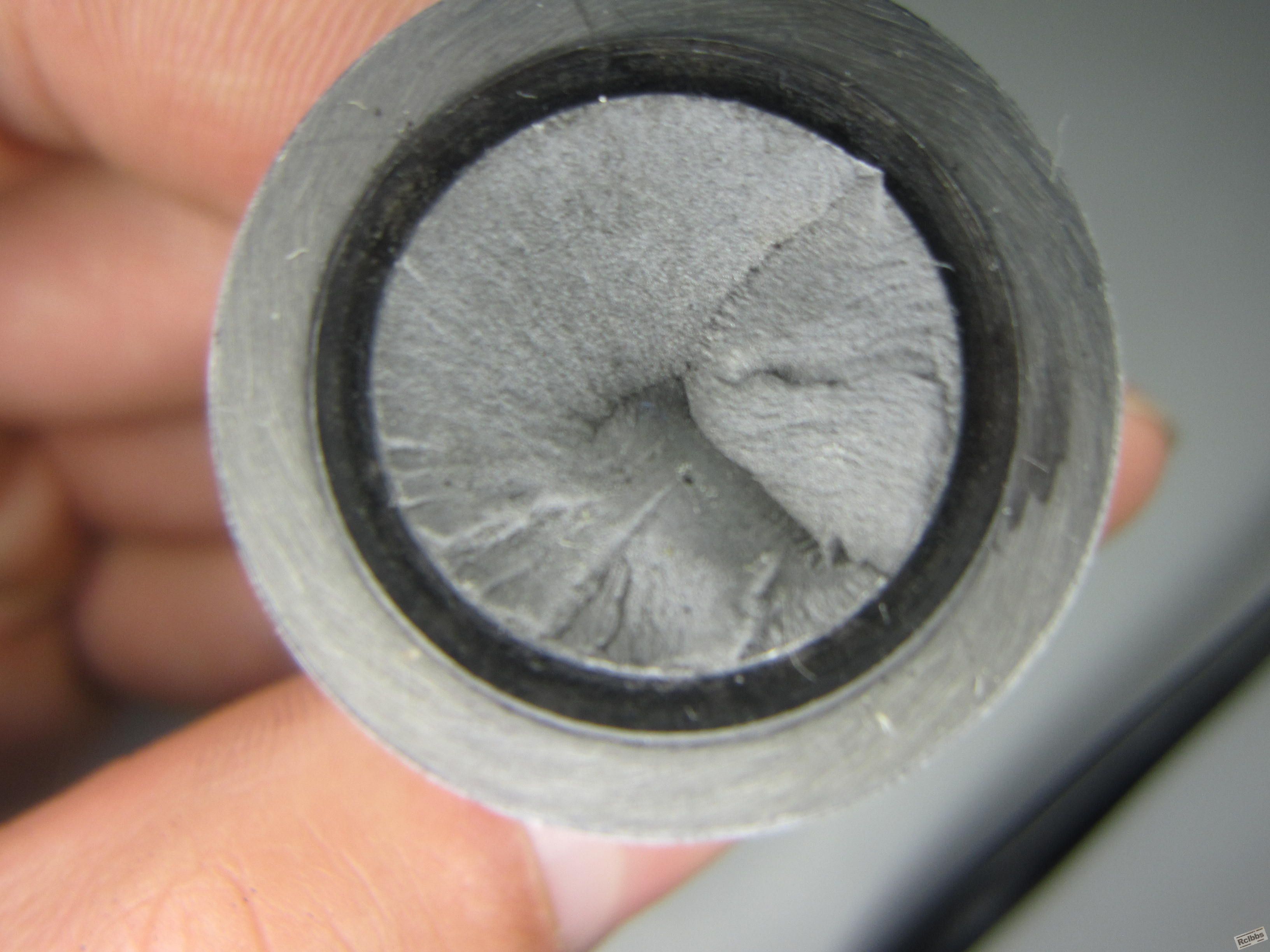

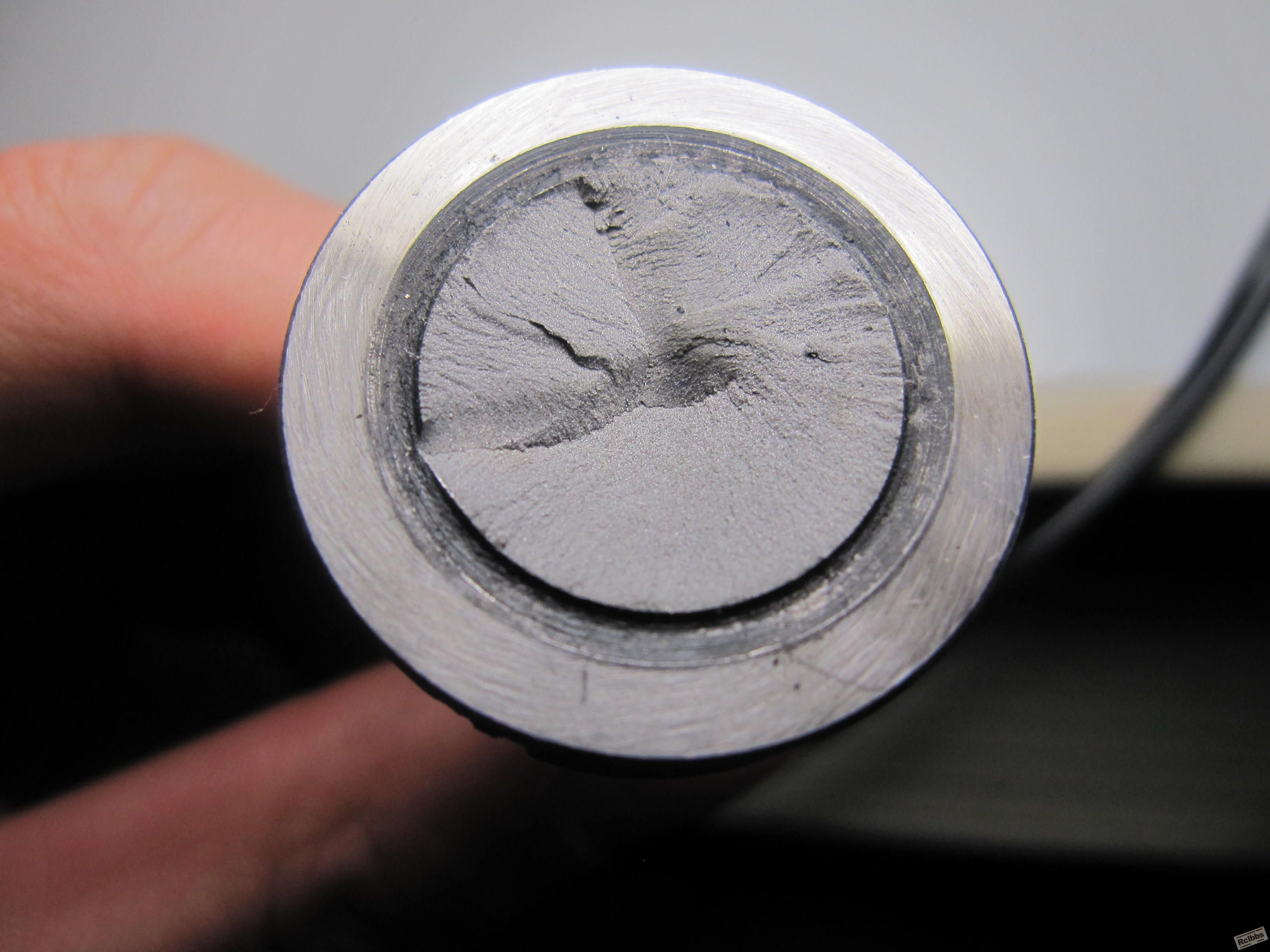

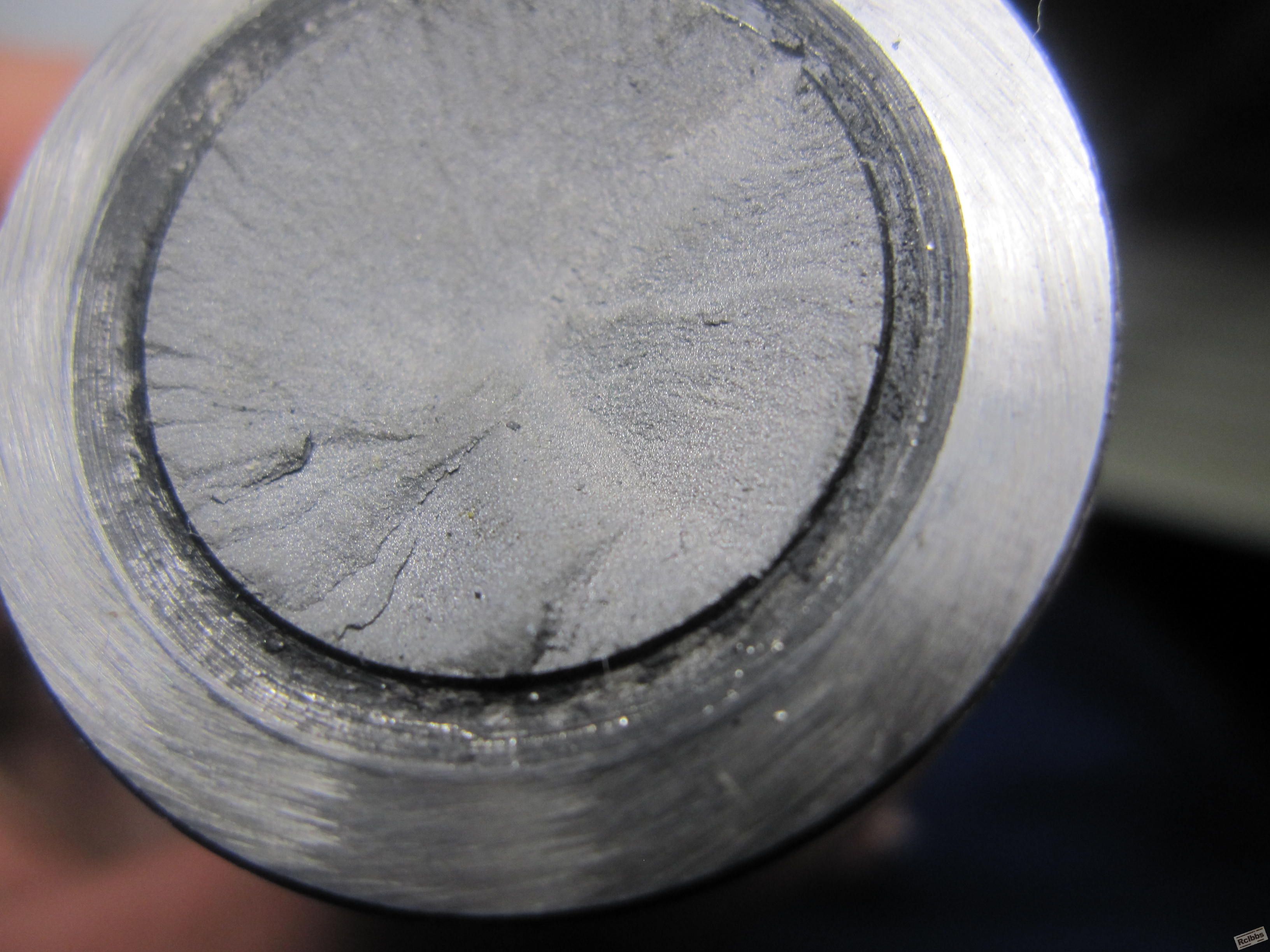

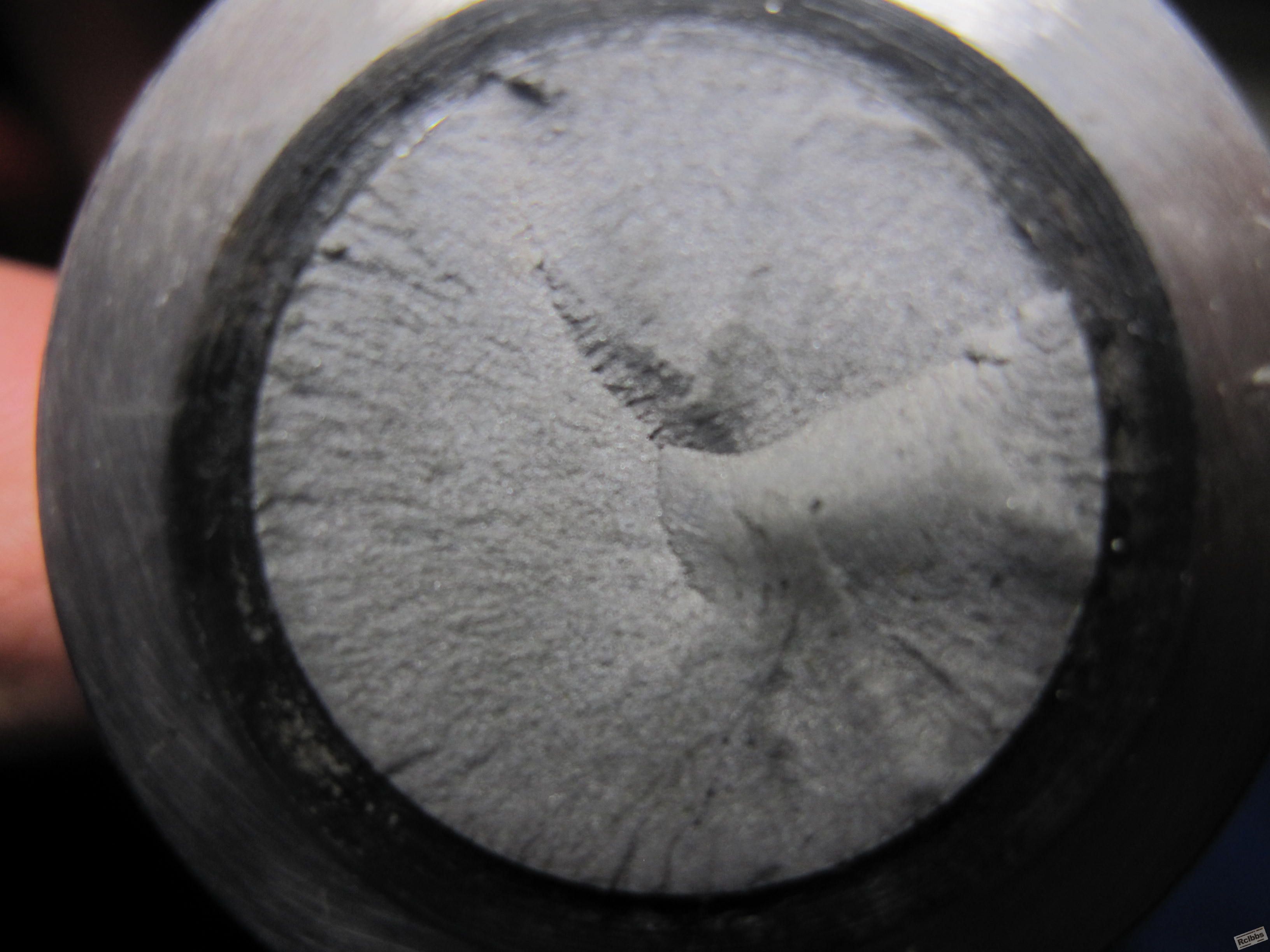

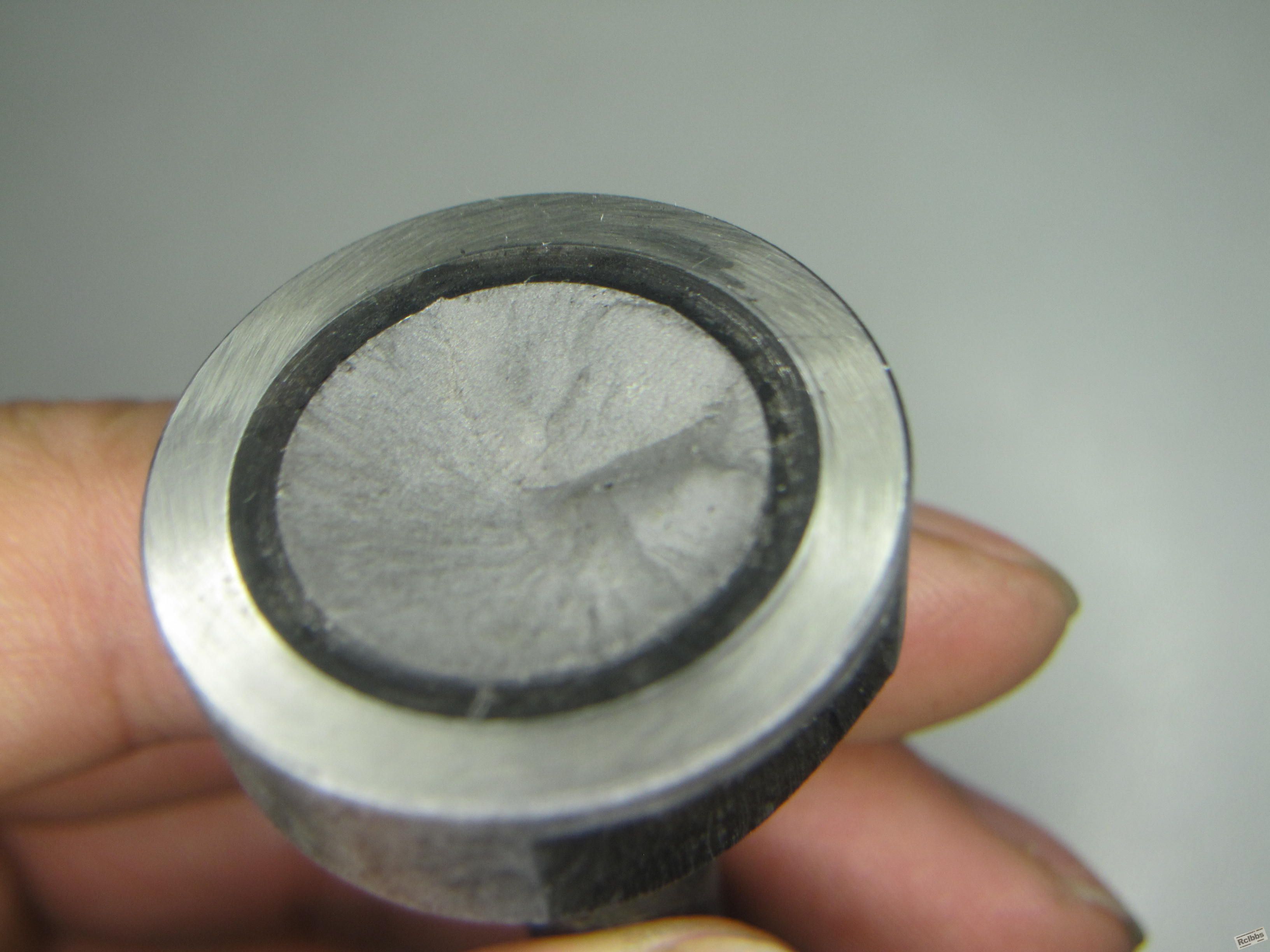

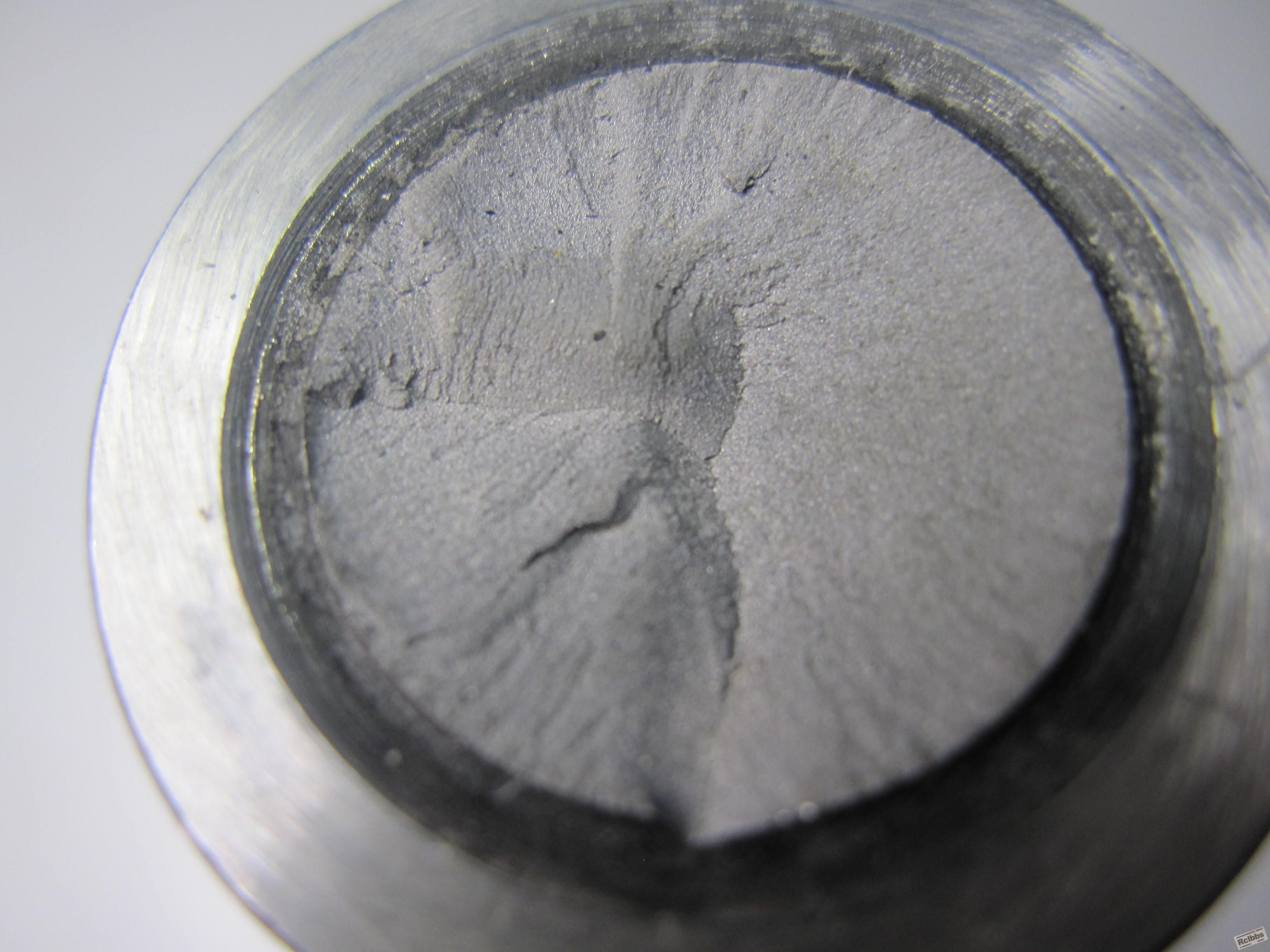

照片拍于放大镜10X

刘武乐 · 发表于 2011-1-21 14:03:37

照片传的有点重复了请见谅，，材料GCr15

是一根电机轴直径20mm 转动过程中断裂，请大家就先断口外貌发表看法。

lk168 · 发表于 2011-1-21 17:55:12

1、有脆性断迹象；
2、有原始裂纹源。

刘武乐 · 发表于 2011-1-21 19:06:43

谢谢指导请继续发表看法

刘武乐 · 发表于 2011-1-21 19:19:15

高工的意思是工件存在原始的裂纹在使用前就存在裂纹请多多指教

luxueying2006 · 发表于 2011-1-22 09:15:38

脆性断裂，芯部是裂纹源！
这种现象经常发生吗？电机轴为什么要用GCr15，有什么特殊要求吗？

luxueying2006 · 发表于 2011-1-22 09:16:47

跟清根有没有关系？好像没有过渡圆角。

cuiboly · 发表于 2011-1-22 09:19:50

若原材料合格，超过材料的承受力造成的脆性断裂

刘武乐 · 发表于 2011-1-22 09:21:56

昨天连续断了2根，，就是沟道磨床上的电主轴貌似没有圆角过渡哈哈很细心呀

bjx669 · 发表于 2011-1-22 09:35:52

材料选择有问题

wind1.chen · 发表于 2011-1-22 11:04:48

1.断口类型为脆性断裂，断面分为三部分，裂纹源位于表面，属于在弯曲力断裂（这需要分析轴运行表面的痕迹进行确认，其中倒数第二、三张图片的裂纹源处有磨损痕迹）。2.从断口看，轴采用的是整体淬火处理，脆性较大。3.电机轴受力主要为扭力，而断口显示为弯曲力，扭力反倒不明显，是否电机轴受力不正常?需楼主确认。因此，此轴要楼主从两个方面分析：1.受力是否正常，2.电机轴热处理方法是否可以改为表面处理一类，以提高轴的韧性。

刘武乐 · 发表于 2011-1-22 11:07:28

谢谢指导新年快乐请继续发表意见

6041439 · 发表于 2011-1-22 12:56:04

脆断的。
此类材料不符合电动轴的转数，跟热处理没啥关系（因为试了很多次热处理，硬度换了好几档，还是要断裂）！以前我单位也有如此现象过，换了钢种就很少发生脆断现象了。

刘武乐 · 发表于 2011-1-22 13:52:00

回复11楼
如何看出该轴承受较大的弯曲力扭曲力部明显请指教

刘武乐 · 发表于 2011-1-22 16:21:38

谢谢13楼的提醒材料要求是20Cr的不知道咋搞成了GCr15的应该是加工的时候把材料搞错了
谢谢指导不过我想知道轴承钢不适合作轴的理论依据可以提供一点吗

刘武乐 · 发表于 2011-1-22 16:53:46

请问电主轴一般的材料是何材料，通用的转速36000转每分

小小学生 · 发表于 2011-1-23 10:46:47

回复 16# 刘武乐

老师没教你材料学啊，各种钢都有自已的使用范围啊，GCr15适合作轴承和一些耐磨的工具，但对于轴来说就要选用中碳调质钢，40Cr,45#钢

千里千寻 · 发表于 2011-1-23 11:10:59

GCr15是高碳钢,而一般的热处理结束之后,由于M含量较高,内部的组织应力很大.
在抗压和耐磨方面由于大量碳化物的存在,所以性能良好,多见于轴承材料.
而,作为轴类工件的,需要承受轴向切应力,径向切应力作用.所以不宜选用M含量高的热处理材料
根本原因,就是你们使用了GCr15的材料,而不是20Cr\40Cr或是45#
而轴断裂的裂纹源问题,这种形式的照片都不足以作为判定依据,最好能够作个电镜扫描,就清楚了.简单点的话,可以在背面磨制金相,在显微镜下,就知道裂纹源在哪里了.

说到这里,应该比较清楚了吧.
已经没太大必要再去分析了

刘武乐 · 发表于 2011-1-23 11:15:54

回复 17# 小小学生

高工指教的对应该好好的学习材料哈哈我学习的材料很少的以前学的东西忘记差不多了要看书了

刘武乐 · 发表于 2011-1-23 11:17:16

回复 18# 千里千寻

谢谢指导明白了，
