欧陆（Eurotherm)仪表使用交流、讨论

Jasen · 发表于 2011-3-13 13:47:48

本帖最后由 Jasen 于 2011-3-13 14:33 编辑

最近有不少帖子讨论欧陆仪表的使用问题，欢迎有需要的坛友来此交流、讨论使用心得，同时帮助解决实际使用中碰到的问题。开此贴是目的是想将讨论的话题集中，方便坛友以后有需要时查询。
下面是欧陆仪表说明书下载链接：
欧陆2400， 2600，3500英文使用手册：http://www.rclbbs.com/viewthread ... C3%CC%F9&page=2
欧陆2400调节器碳势控制器中文手册 http://www.rclbbs.com/viewthread.php?tid=65336
欧陆2604可编程调节器中文用户手册 http://www.rclbbs.com/viewthread.php?tid=65335
欧陆3504控制器中文说明书：http://www.rclbbs.com/viewthread.php?tid=32699

没事偷着乐2009 · 发表于 2011-3-13 18:46:13

请教赵工一个问题，仪表和PLC是不是在通讯中有识别代码呀？用于区分各区的温度。如果出现两个或三个相同的通讯代码或地址，PLC是不是会通讯中断自我保护呀？

Jasen · 发表于 2011-3-13 19:42:49

本帖最后由 Jasen 于 2011-3-13 19:47 编辑

回复 2# 没事偷着乐2009
仪表与PLC通讯是结合站（仪表）地址和寄存器地址的方式读写数据，如果出现相同地址的情况通讯就会出错，此部份通讯会停止工作或者读写出错。部分型号的PLC，如西门子PLC在CPU上会有指示灯报警信息，

没事偷着乐2009 · 发表于 2011-3-13 21:02:05

如何恢复呢？重启PLC不起作用的话，是不是需要原来做程序的技术人员重新编写代码地址呀?

Jasen · 发表于 2011-3-13 21:38:16

回复 4# 没事偷着乐2009
如果是通讯冲突较大的可能是仪表的地址和参数有人动过了。PLC部分根据厂商和型号不同其通讯方式不同，有的是在PLC硬件配置文件中决定地址，有的是在软件中决定地址，无论是哪种，被改动的可能性不大。如果您发现通讯不正常，基本上是仪表地址和通讯参数的设置问题，或者是通讯模块、通讯电缆等硬件故障。

276625663 · 发表于 2011-8-8 14:01:47

那么PID的6组参数，怎么设置才最好呢？

hanbing_504 · 发表于 2011-9-19 19:26:52

刚开始接触2604，不知道从何处着手！

hanbing_504 · 发表于 2011-9-19 19:28:26

为什么交流用的资料下载还需要币啊！

施惠平 · 发表于 2011-9-19 22:14:59

要进一台网带炉了，学习中。

热处理游民 · 发表于 2011-9-28 22:53:13

赵工你好:
         近期油温控制器（815S）出现AL1 ,AL2交替报警，查油温高出25℃
         换了(815S)温控器后，同样高出约20℃，联机后，假如主机设置35℃按正常应该冷却启动才对
         实际温度主机与（815S）同是60℃，不联机的情况下（815S）非常正常。

Jasen · 发表于 2011-9-29 08:39:19

本帖最后由 Jasen 于 2011-9-29 08:40 编辑

热处理游民发表于 2011-9-28 22:53
赵工你好:
近期油温控制器（815S）出现AL1 ,AL2交替报警，查油温高出25℃
换了( ...

根据你说的情况，脱机情况下是正常的，说明仪表控制没有问题。需要检查连机状态下，油温设定值应为CP上的设定值，随意修改设定值后，仪表设定值应立即更新，否则为油温表与PLC通讯（老产品为模拟量传送）有问题。

sunhigh · 发表于 2011-9-29 11:09:02

3504的价格和2404的价格差不多，功能似乎3504要强很多，为什么呢？
2704有什么特点，为什么特别贵？

Jasen · 发表于 2011-9-29 12:37:34

sunhigh 发表于 2011-9-29 11:09
3504的价格和2404的价格差不多，功能似乎3504要强很多，为什么呢？
2704有什么特点，为什么特别贵？

3504和2404不是同时期的产品，没法直接比较。
2704和2604从功能上来说差别不大，价格高的原因可能采用液晶屏的关系，显示效果要好很多，可以显示曲线以及个性化棒图等。

热处理游民 · 发表于 2011-9-29 21:09:03

Jasen 发表于 2011-9-29 08:39
根据你说的情况，脱机情况下是正常的，说明仪表控制没有问题。需要检查连机状态下，油温设定值应为CP上 ...

我也是怀疑通信与模块问题，（815S）仪表油温与我用另外的热电偶查的油温同为60℃ ±5℃，
联机后出现这样的情况，[仪表是60℃]我在主机设置60℃，那么加热器开始加热，[﹣20℃左右]
我设置35℃停止加热，实际主机处理值为58℃正常，请教赵工应该怎么处理。

Jasen · 发表于 2011-9-30 08:58:03

因为你换过仪表了，先测试仪表控制功能再试连机操作。上面帖子提到的问题是冷却泵未正常工作。
仪表主控制触点用于加热，将PID关闭，加热用ON/OFF控制。报警用于油槽冷却，报警设为高偏差 5℃。这样控制输出为实际油温低于设定值时加热，高于设定值5℃时启动冷却泵。油温在高于1-4℃范围内不加热也不冷却。
下一步只要保证上位机的设定值能正确的传送到仪表就可以了。
不同年代出厂的设备控制功能有较大的区别，你的上位机是与S5上的VIPA模块通讯？还是与OPTO通讯？这个很重要，告诉我通讯方式以便能正确的帮你解决问题。

热处理游民 · 发表于 2011-9-30 16:14:46

Jasen 发表于 2011-9-30 08:58
因为你换过仪表了，先测试仪表控制功能再试连机操作。上面帖子提到的问题是冷却泵未正常工作。
仪表主控制 ...

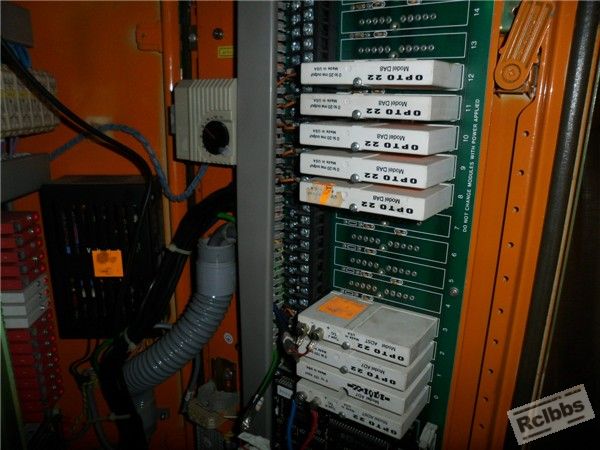

是OPTO 22

Jasen · 发表于 2011-9-30 19:24:38

热处理游民发表于 2011-9-30 16:14
是OPTO 22

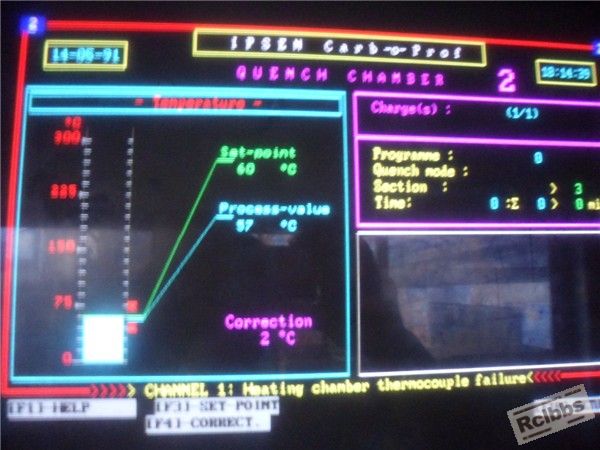

你这是老系统，有二根油温热电偶分别接入仪表和OPTO，因此，仪表显示的油温实际值与CP上显示的不一致时，先要做校验确定哪个是正确的值，根据上面你说的情况，已经用另一热电偶确认了仪表显示的油温是对的，如果CP上显示值有误差可以在油温控制器界面下侧输入校正值，保证仪表与CP显示油温相同。

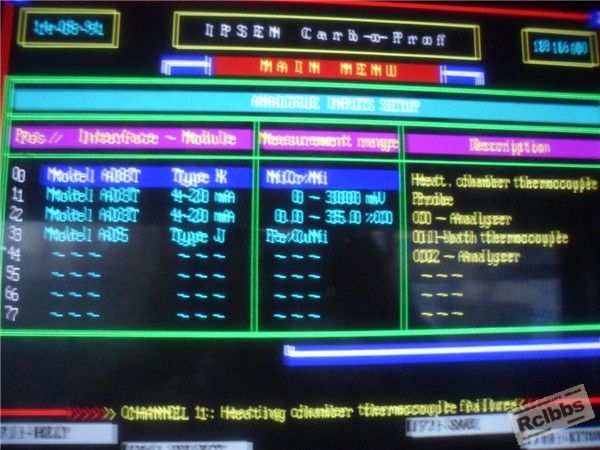

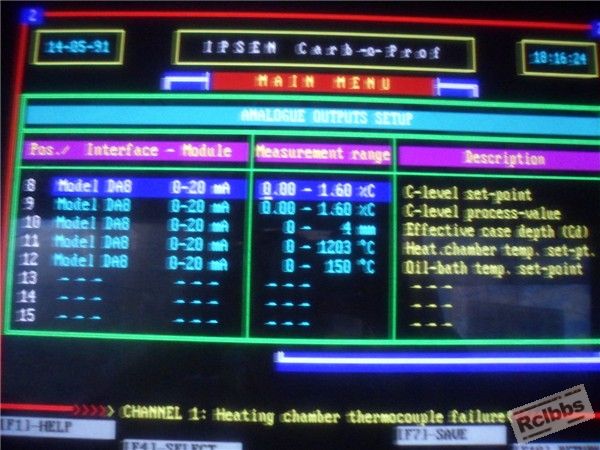

当CP上的油温设定值传送至仪表有偏差时，在硬件配置-输入量输出-油温测定值0-150‘C位置，将150作上下调整，确保油温设定值正确的传送至仪表。
上面帖子提到的仪表加热和冷却可以在脱机状态先做。

Jasen · 发表于 2011-9-30 19:34:48

热处理游民发表于 2011-9-30 16:14
是OPTO 22

你是否有815的操作手册，如果没有的话我帮你传上来。

liulichao · 发表于 2011-10-22 17:06:36

请问，有没有2408的一些资料啊，求助。。。是不是2408和2400没差多少啊。我们公司很多炉子用的都是欧陆2408

Jasen · 发表于 2011-10-22 18:02:44

liulichao 发表于 2011-10-22 17:06
请问，有没有2408的一些资料啊，求助。。。是不是2408和2400没差多少啊。我们公司很多炉子用的都是欧陆2408 ...

功能基本相同，由于尺寸不一样，所以2408可供安装的模块数量比2404少二个。
2408没有专门的说明书，可下载2404说明书，其中有2408的相关说明。
