锥齿轮裂纹产生原因讨论

ccfx99 · 发表于 2011-3-25 10:01:31

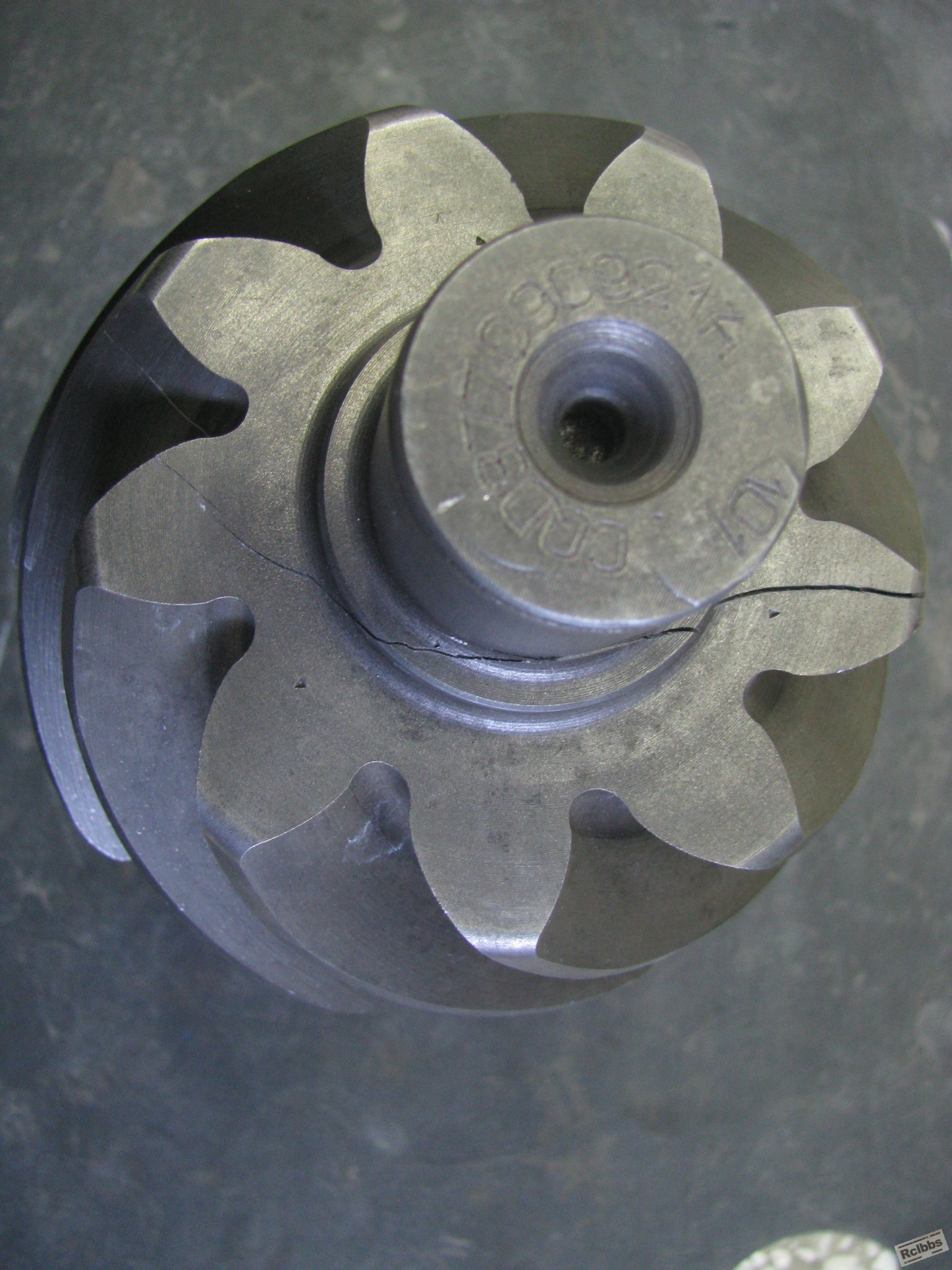

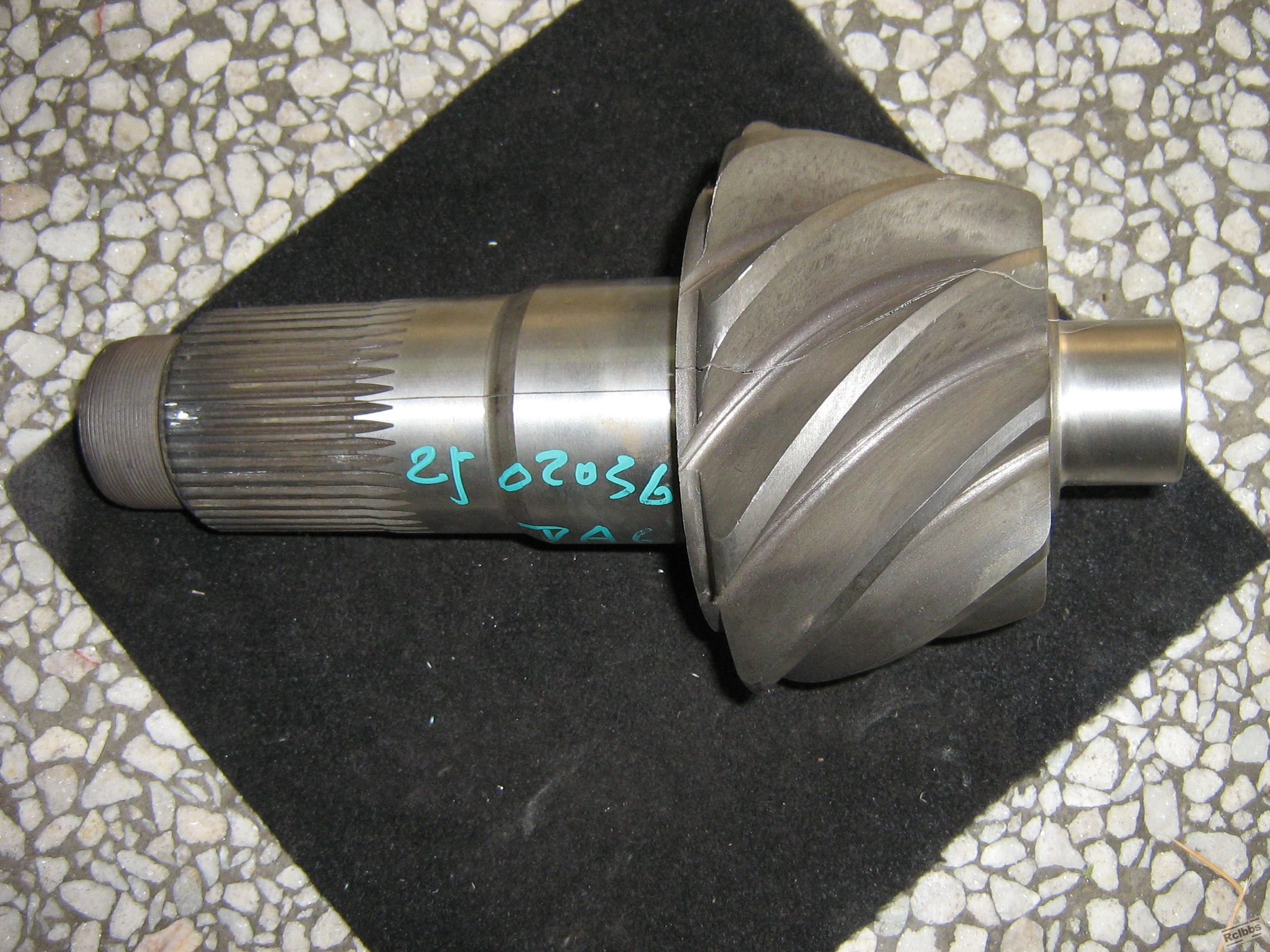

锥齿轮磨削后发现主动锥齿轮上有裂纹。分析结果为淬火裂纹，欢迎大家此裂纹产生原因进行讨论！

工艺：渗碳淬火
材料：20CrNiMo
表面硬度：57-62HRC，心部硬度大于280 HV30
有效硬化层深：DC 550 HV1 1.6-2.1

Hisen · 发表于 2011-3-25 11:42:56

建议加几张裂纹局部特写的照片，附上金相照片。

ccfx99 · 发表于 2011-3-28 14:22:08

怎么没有人给出意见啊，大家很少遇到吗？

canman · 发表于 2011-3-28 16:34:43

回复 3# ccfx99

给下您的淬火裂纹分析报告，让大家讨论。要不然能说点什么呢？～～～～

197971500 · 发表于 2011-3-28 19:15:01

这种裂纹材料有问题的可能性比较大。

对讲机 · 发表于 2011-3-30 11:09:58

切开看裂纹处有无氧化层就清楚了

天天小非 · 发表于 2011-3-30 15:51:04

淬火裂纹的肯能行很大，

ccfx99 · 发表于 2011-3-30 16:16:08

回复 7# 天天小非

我也是这样认为，想了解的是这种淬火裂纹与直径的关系，谁有危险直径数据，或者做过这方面试验

追风 · 发表于 2011-3-30 17:31:56

随便说说。你没看到金相图片怎么就能确定是淬火裂纹。
我认为肯能是的表面残奥过多导致的。这么大的裂纹磨削后才看到？
我不是很相信。

鑫润 · 发表于 2011-3-30 21:58:14

您分析一下回火工艺，看看组织是否回火不足，如果是磨削后才开很可能是回火不够充分。原材料可能也有点问题。您最好把开的地主剖开，看一下宏观断口。最好找到裂纹源。我遇过类似问题，裂纹起源于表面下约十毫米处，电镜后，那里有明显合金成份偏高的点。

ccfx99 · 发表于 2011-3-31 09:11:32

本帖最后由 ccfx99 于 2011-3-31 09:12 编辑

一共有两个齿轮，另一个材料为22CrMo,表面渗碳淬火

Magikal · 发表于 2011-3-31 09:28:11

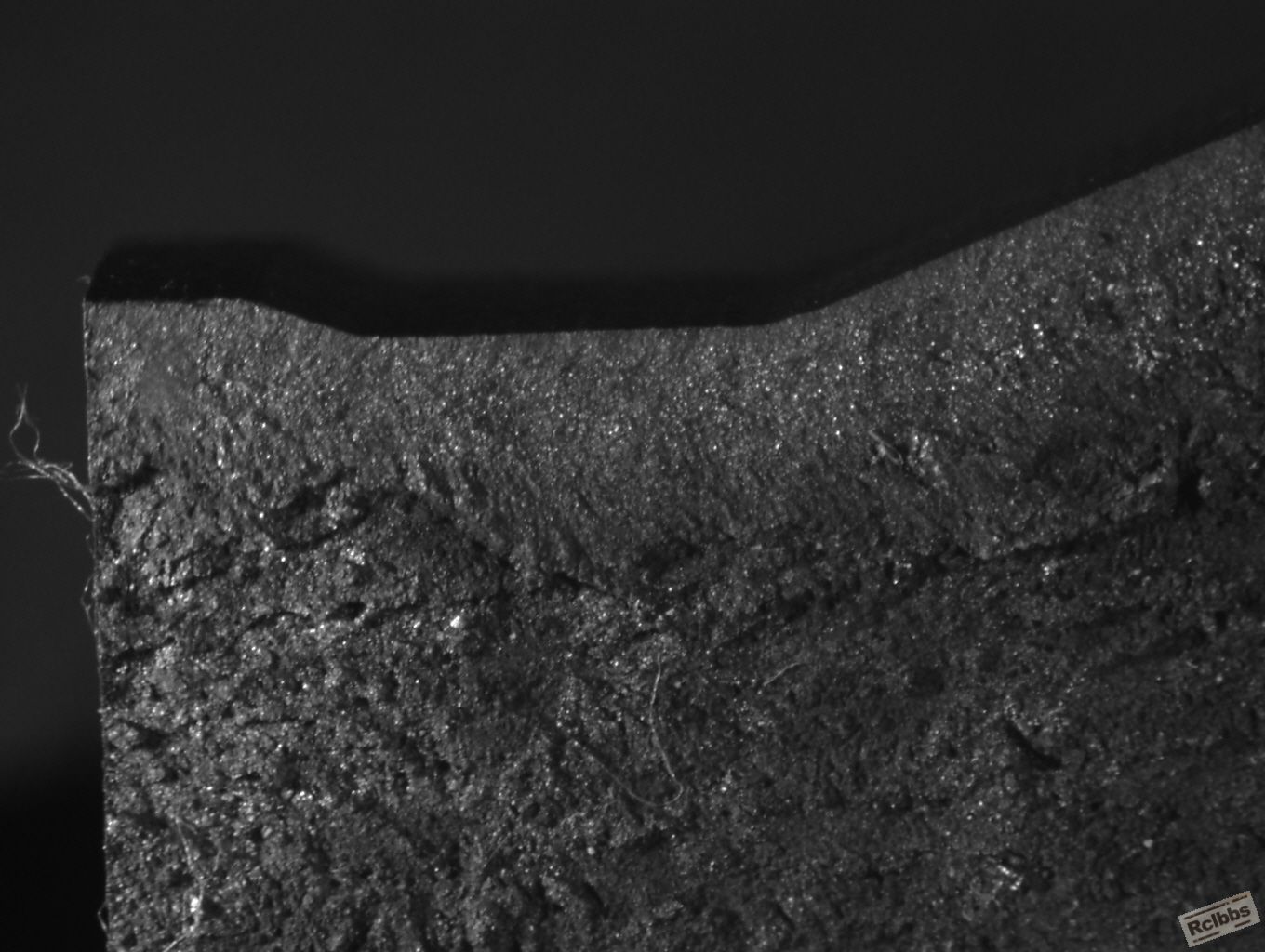

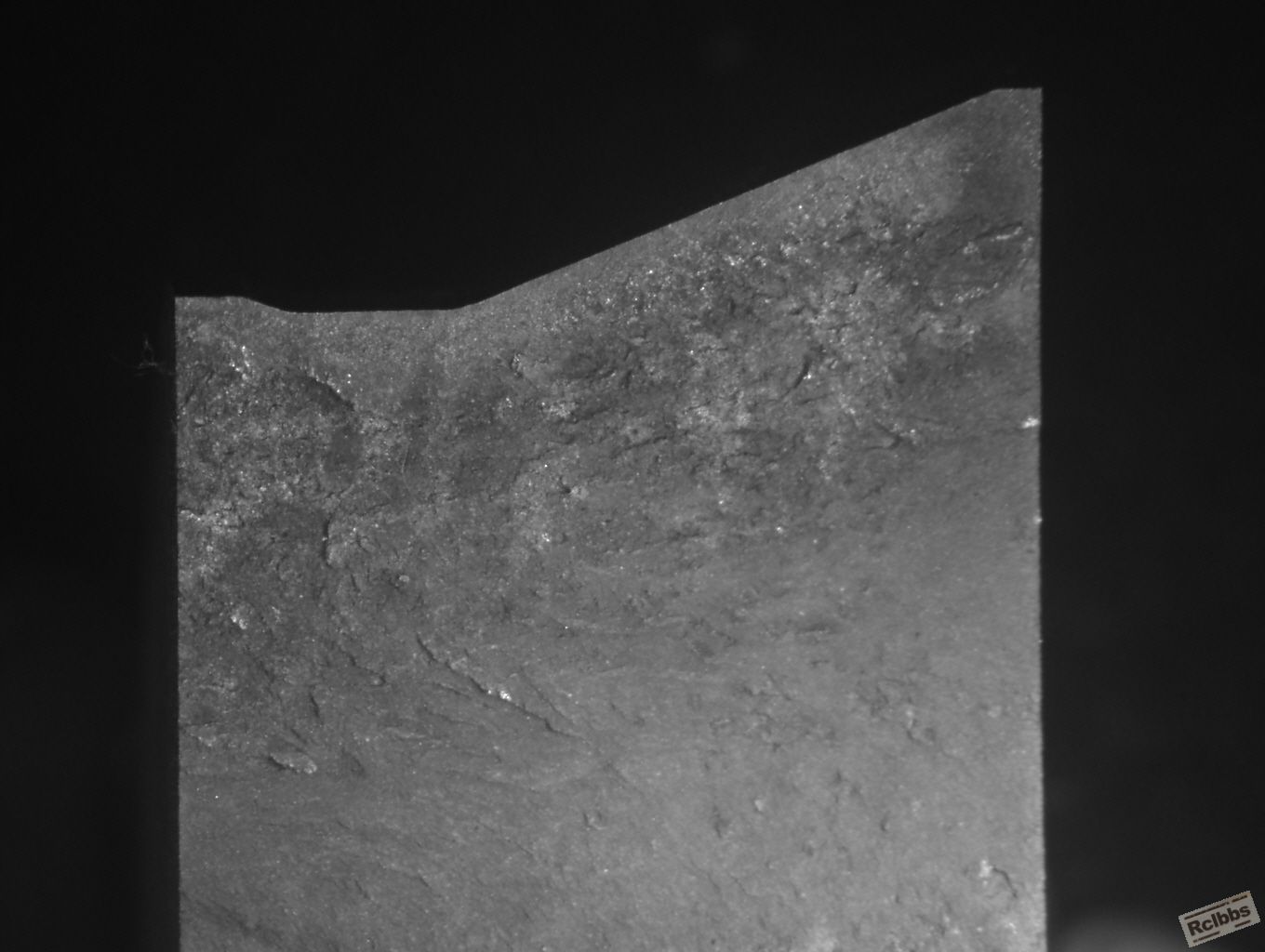

不知道这个裂纹是否可以打开，或者LZ有条件的话最好将裂纹打开看下断口情况，好做判断

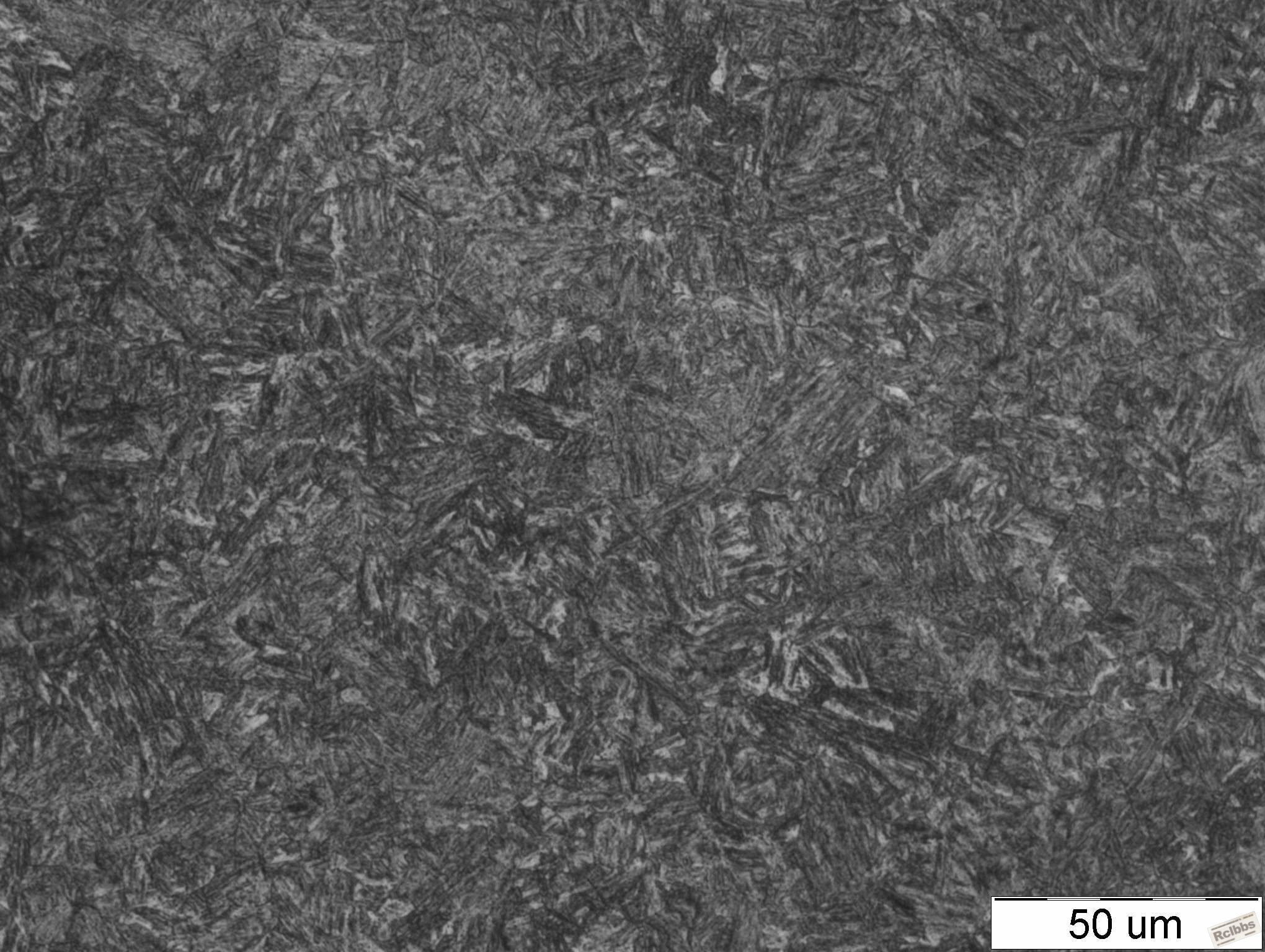

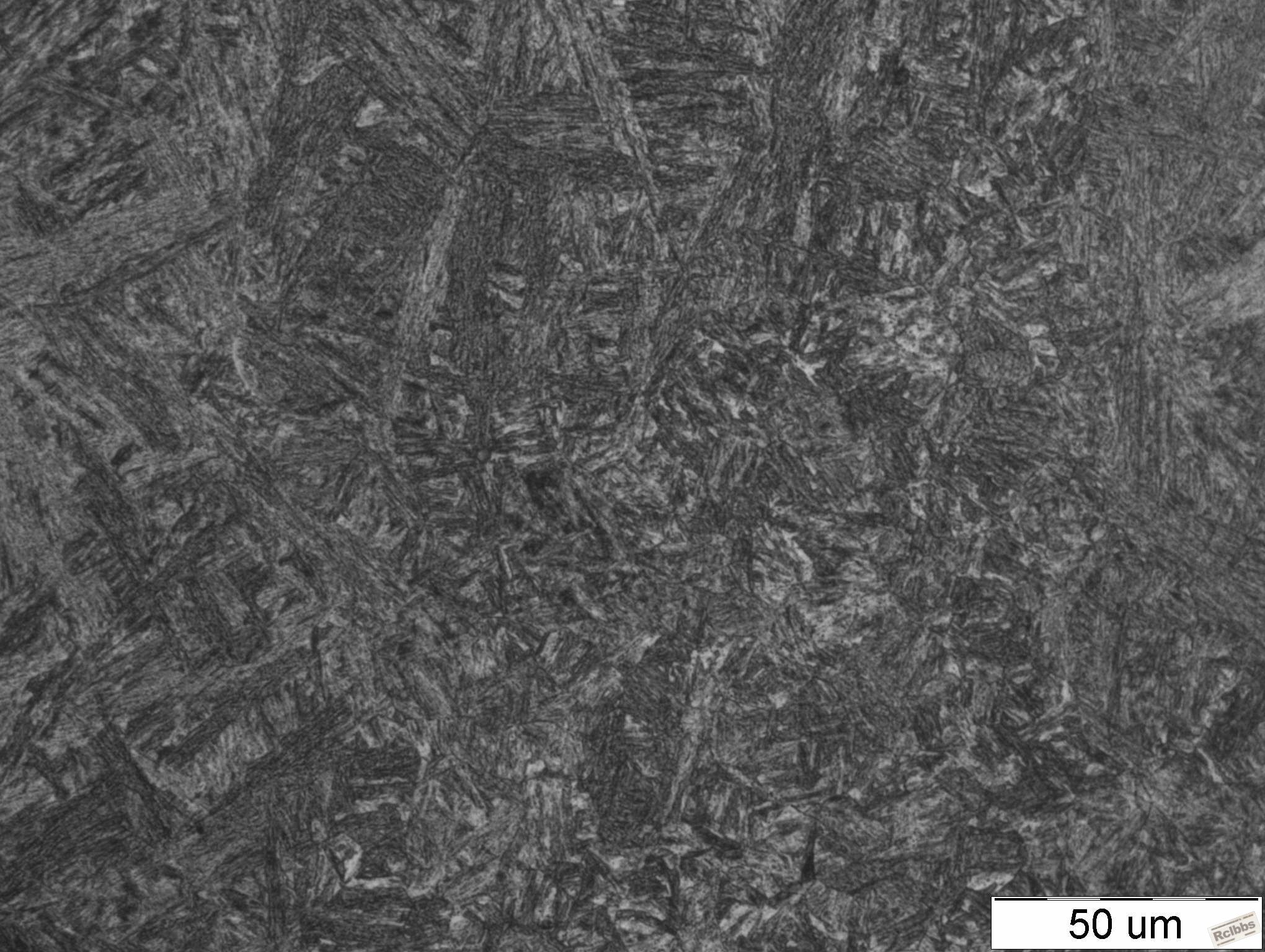

从11#楼照片来看，两种材料组织类型相同，但4#晶粒度比5#粗很多，这可能是材料或工艺有差异；

kenny · 发表于 2011-3-31 10:17:18

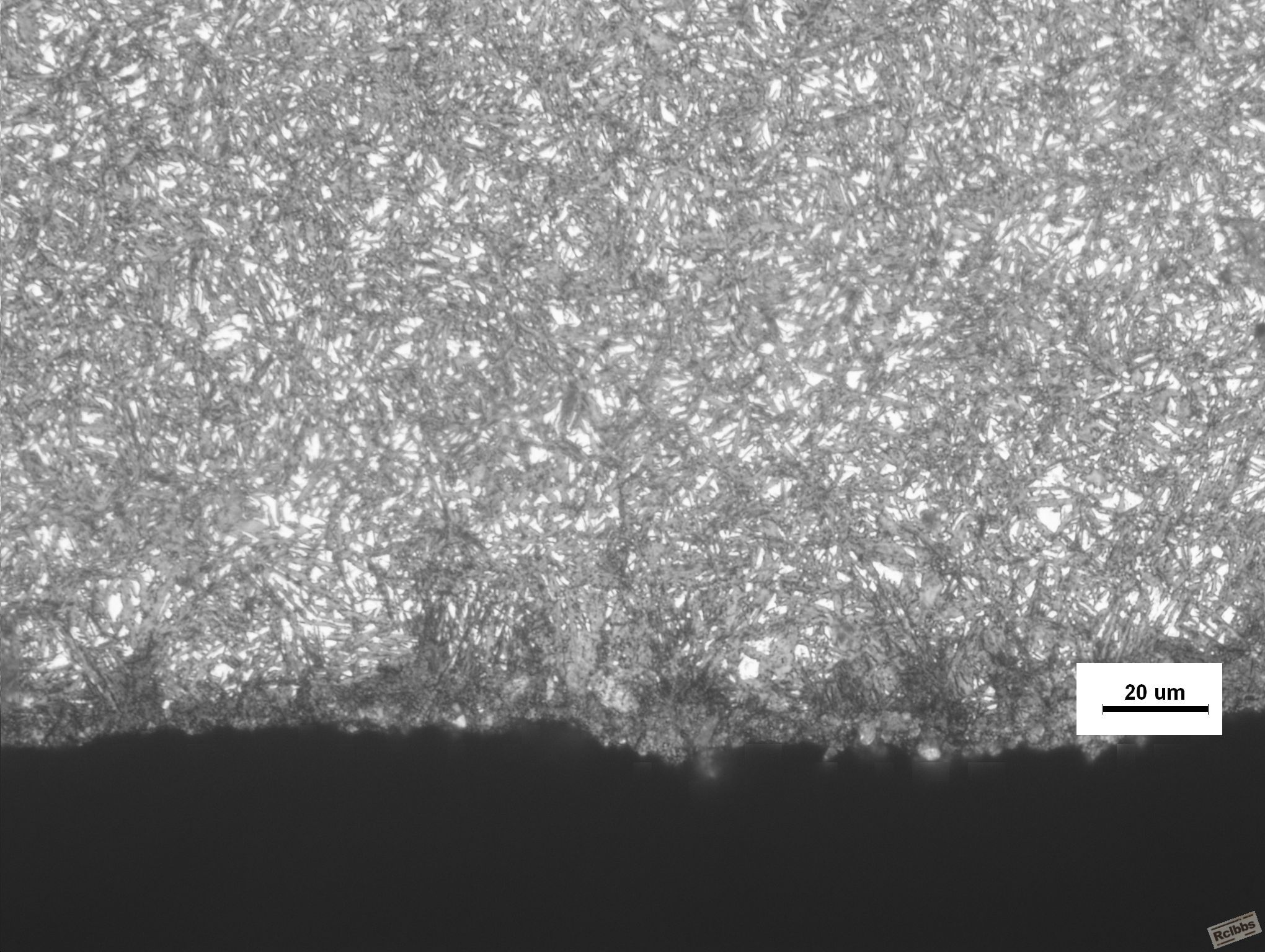

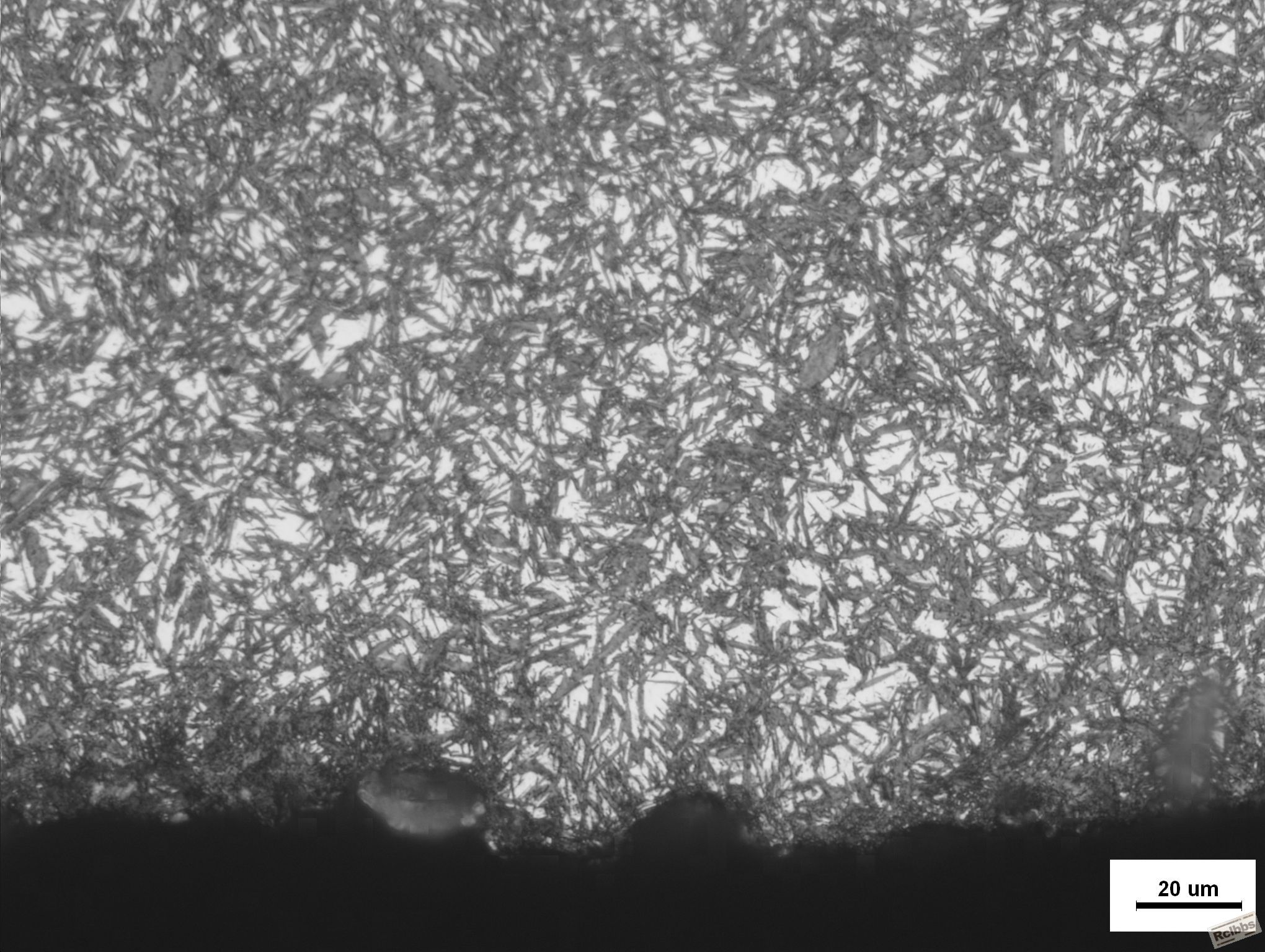

从你的齿轮表面的金相照片来看，好像存在较多的残奥。

野猫 · 发表于 2011-3-31 17:56:00

残奥太多了,晶粒粗大,淬火工艺不好,温度太高了,可能是过热的淬火裂纹

ccfx99 · 发表于 2011-4-2 17:12:16

[b]回复 [url=http://www.rclbbs.com/redirect.php?goto=findpost&pid=574033&ptid=75291]12#

ccfx99 · 发表于 2011-4-14 14:46:29

回复 14# 野猫

你说的晶粒大小是指马氏体针的大小吗？较大，但是符合标准规定

fengzhonghenji · 发表于 2011-4-14 15:04:40

断口部位是不是有缩孔？

ccfx99 · 发表于 2011-4-14 16:12:37

回复 17# fengzhonghenji

没有

韩洋 · 发表于 2011-4-14 17:56:50

残奥太多了
产品过热！降低回火温度看看

周建国 · 发表于 2011-4-14 18:46:20

回复 18# ccfx99

典型的淬火裂纹。我觉得材料因素的可能性大些，特别是带状组织是否有异常。
