分析12Cr1MoVG集箱进行焊后热处理后强度降低的原因？

zsc19751013 · 发表于 2011-7-3 16:17:01

分析12Cr1MoVG集箱进行焊后热处理后强度降低的原因？工艺为720摄氏度，保温1小时，热处理后的集箱表面颜色为灰色，随炉试件做抗拉强度为420MPa，断于母材，低于标准的470MPa，金相试样显示并没有过烧。如何进行热处理达到使用要求？

zsc19751013 · 发表于 2011-7-3 16:23:48

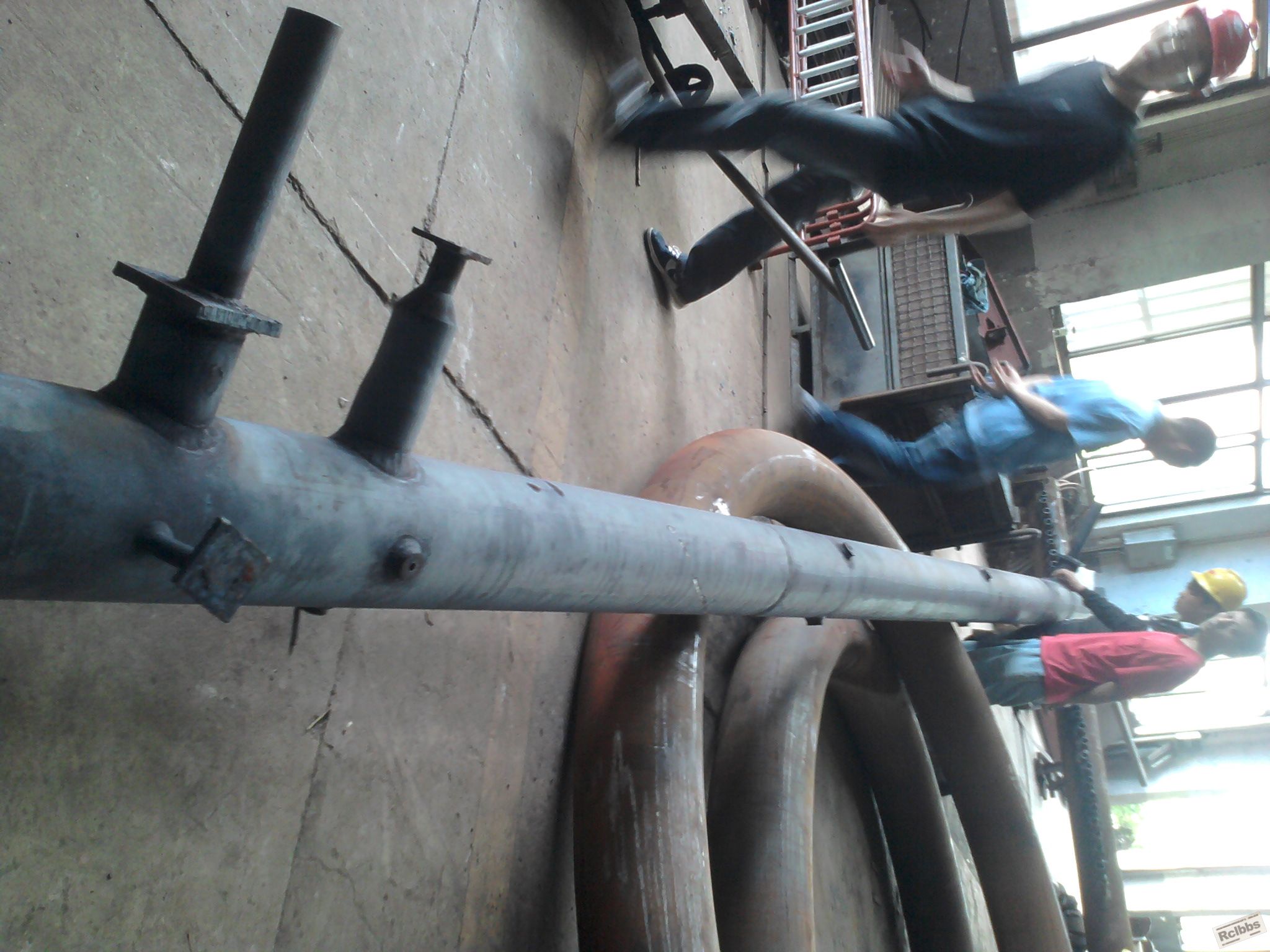

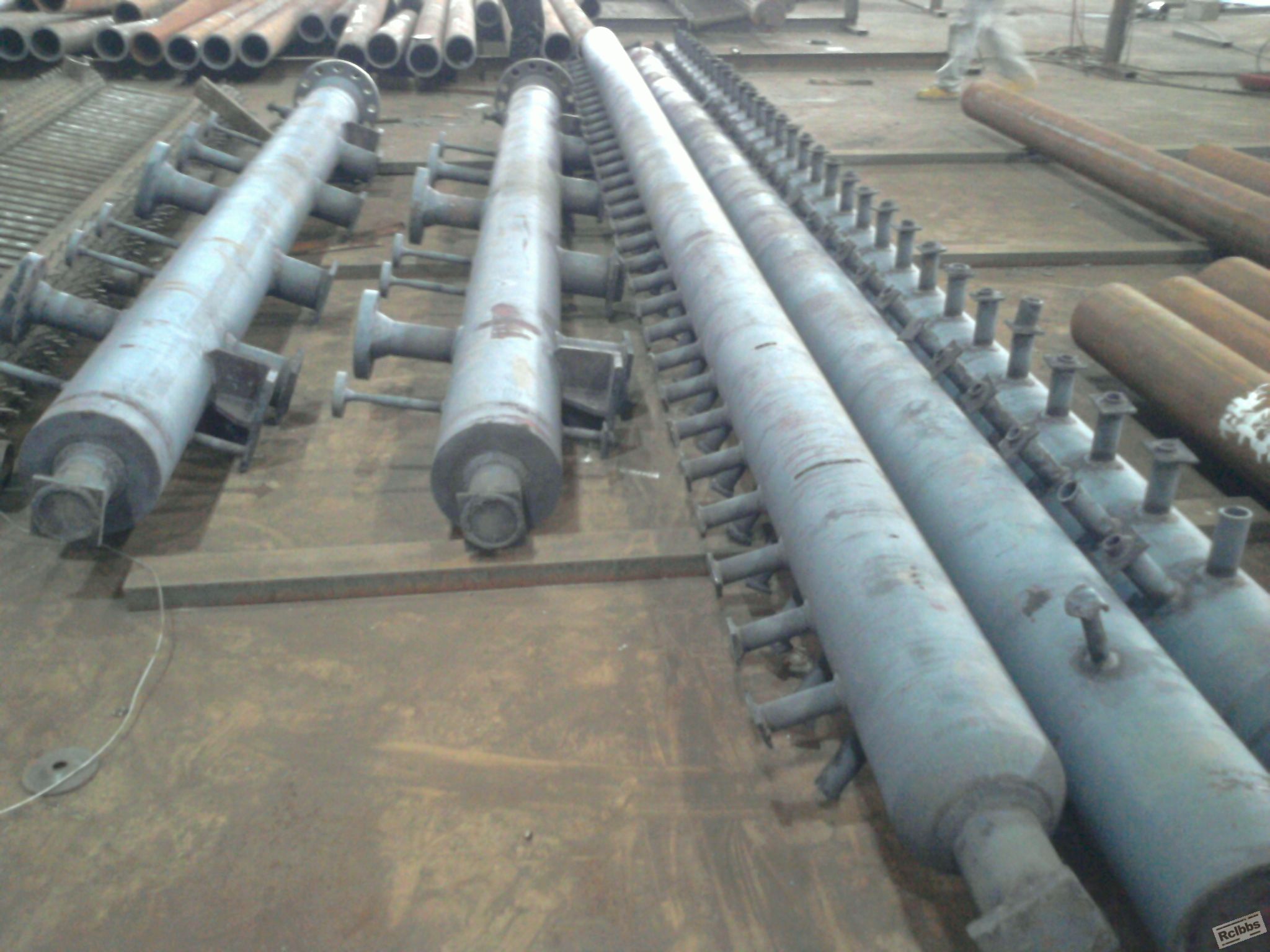

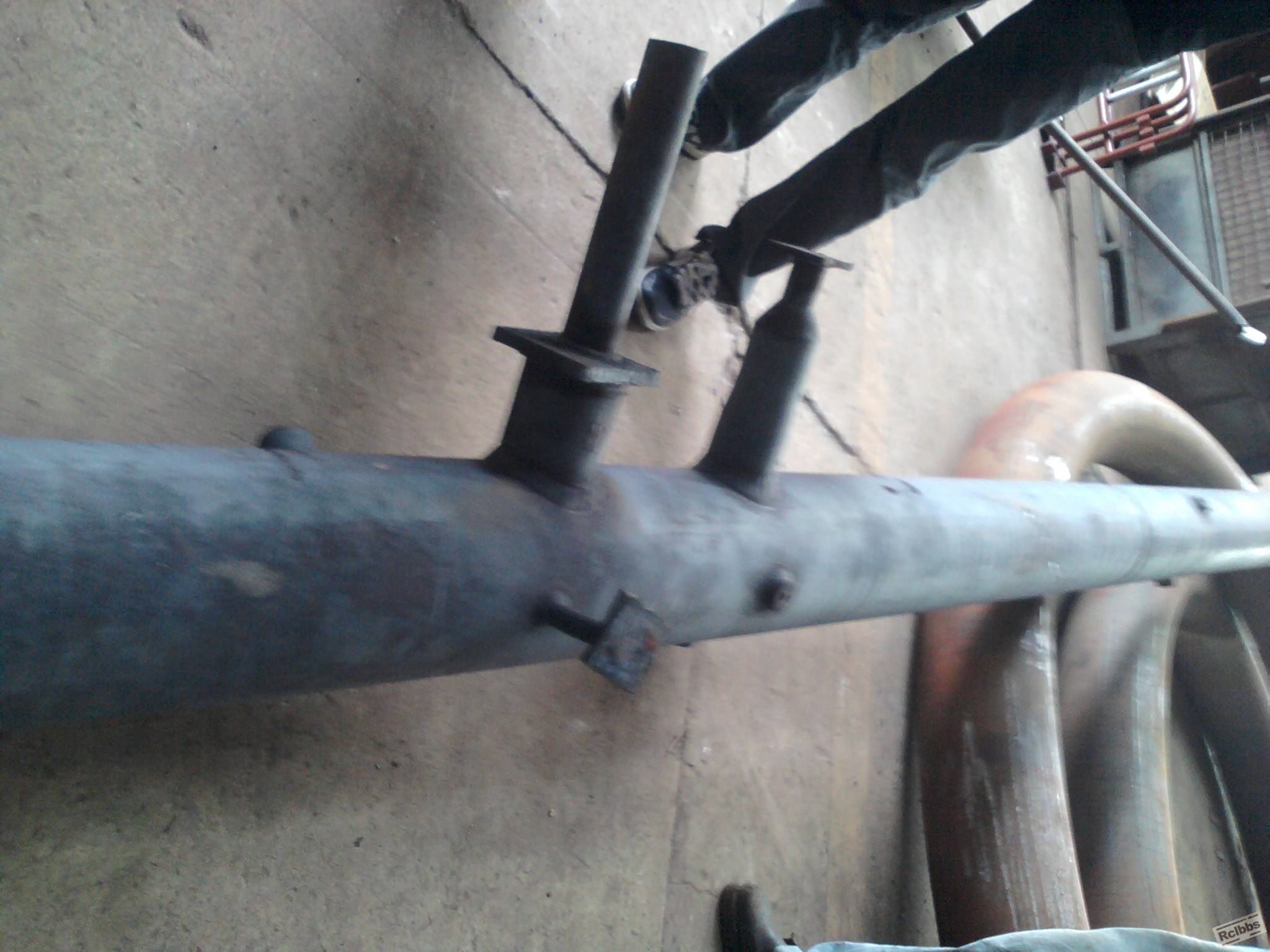

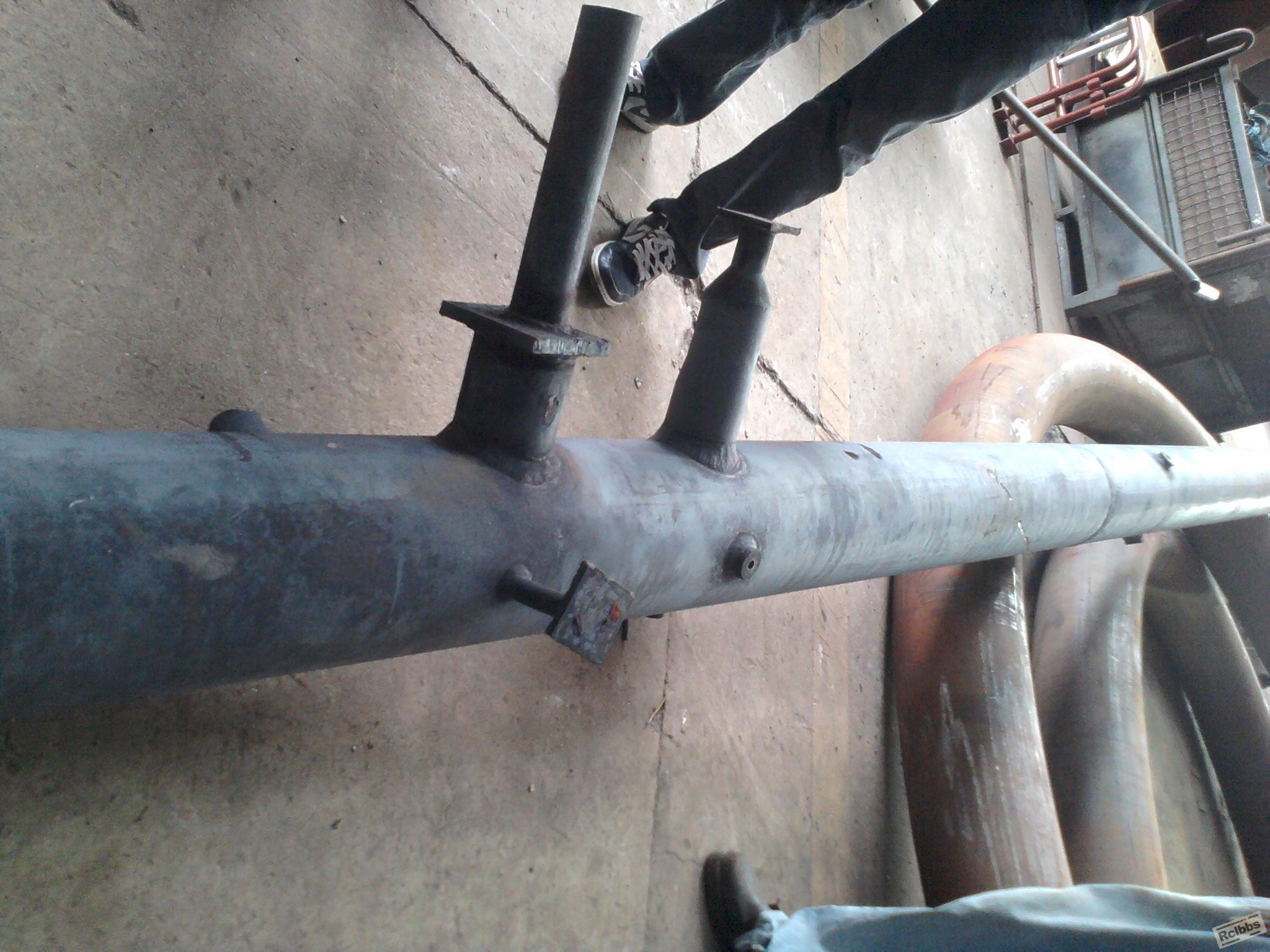

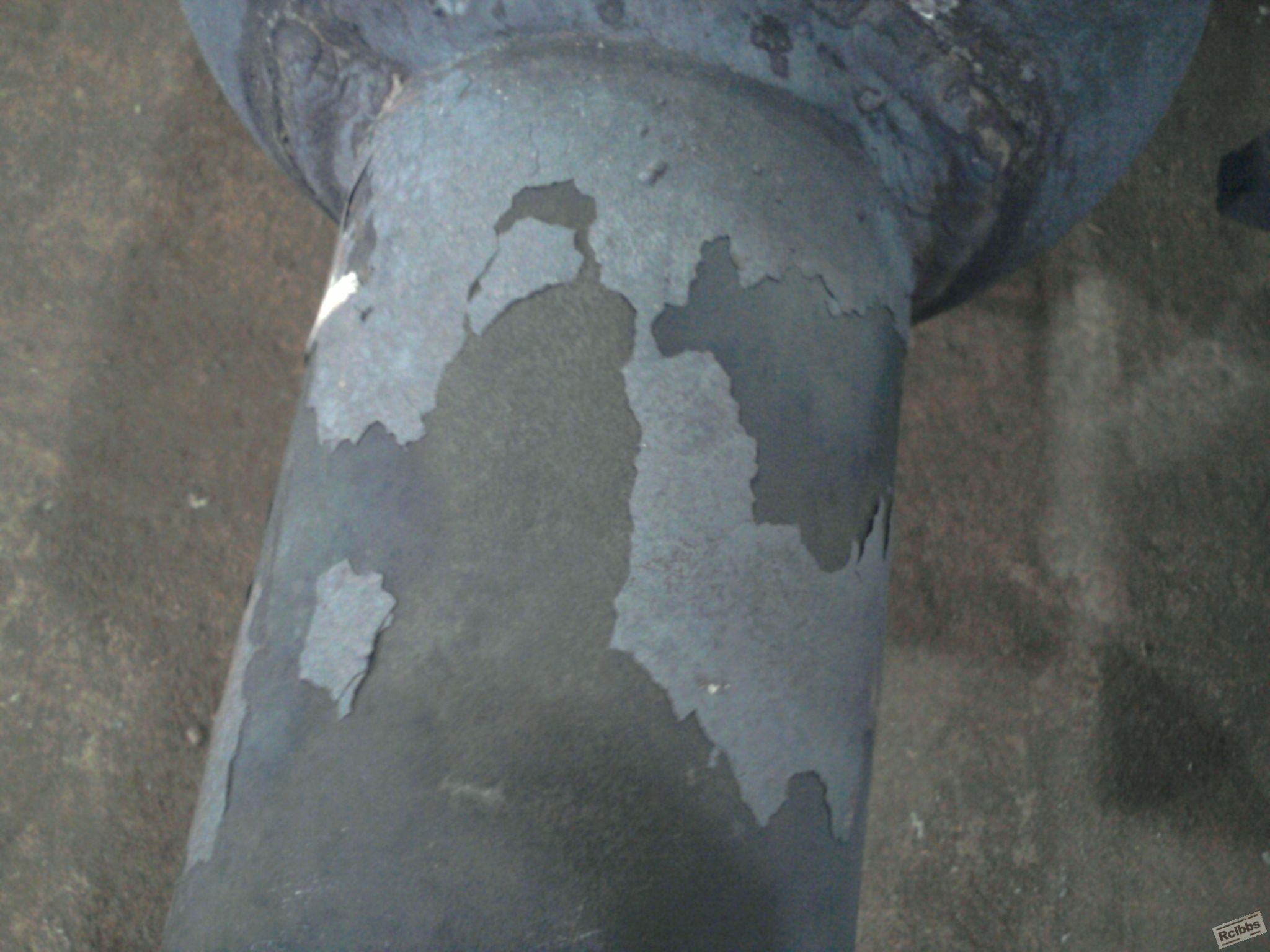

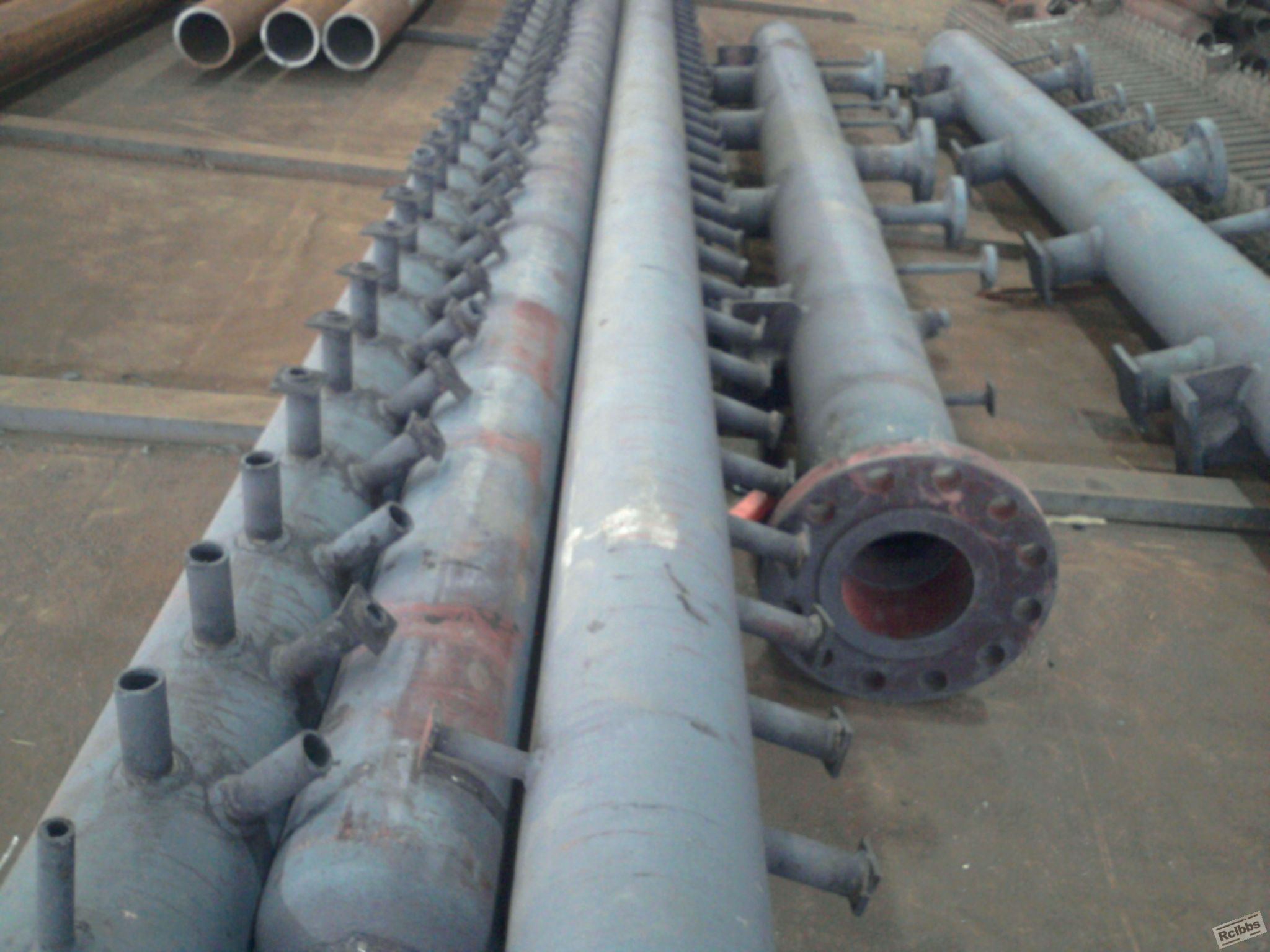

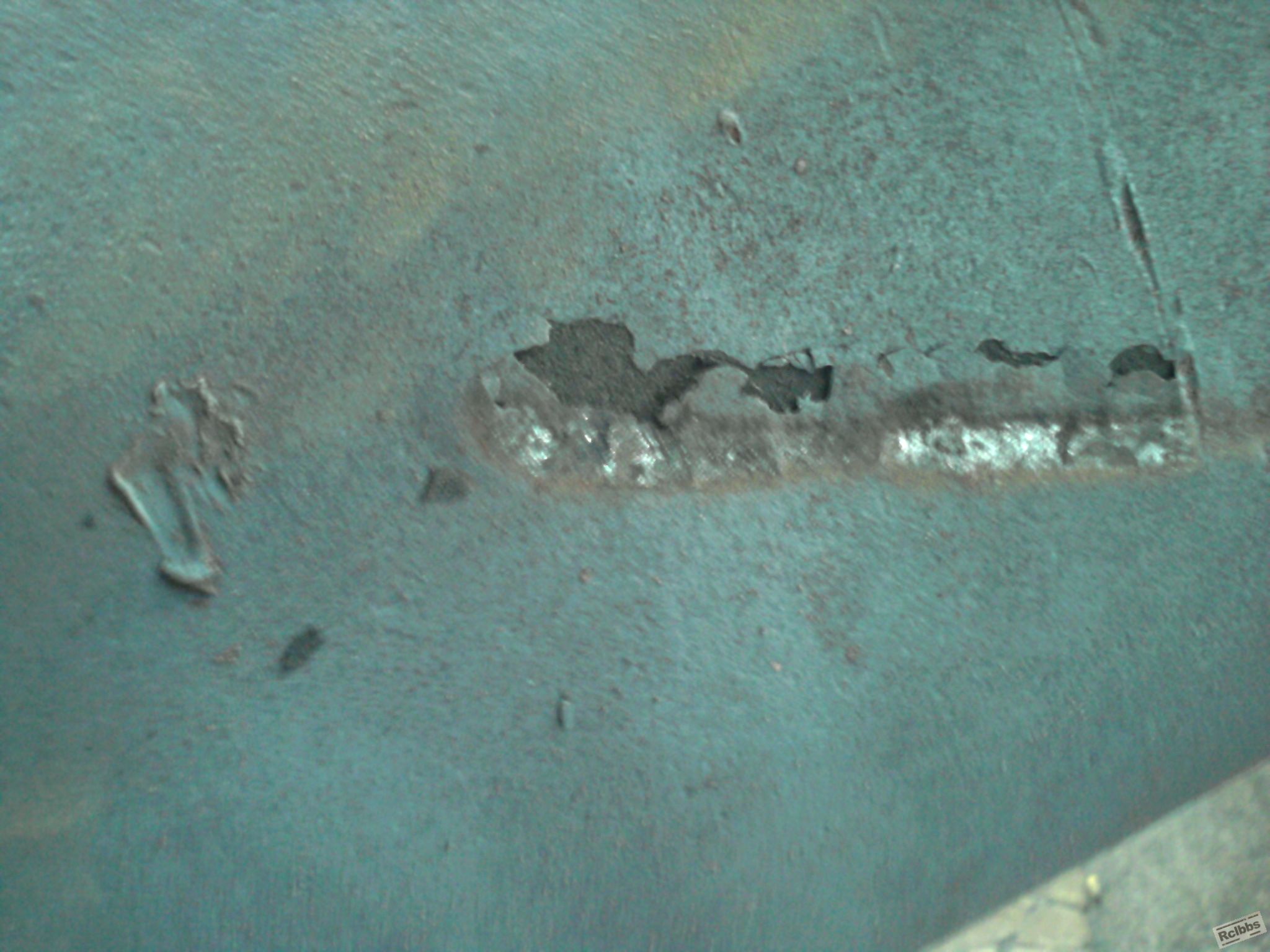

热处理后集箱的外表面情况如图

范达 · 发表于 2011-7-7 21:33:07

正常情况是断于焊缝热影响区,断于母材,说明母材产生了缺陷,前两天,看过你发的图片,有2级带状组织,你取样方向是轴向还是径向,为了保强度,目前建议你降低焊后热处理温度20-30度,拉力试验前应清除氧化物,锈斑.

zsc19751013 · 发表于 2011-7-7 21:44:50

都是外斜的,具体也不清楚.谢谢您的回复

		自动登录	找回密码
密码			免费注册

[讨论] 分析12Cr1MoVG集箱进行焊后热处理后强度降低的原因？
