该用什么样的热处理工艺和设备？

zhw8179

各位朋友：我企业是生产轴承类产品的汽车零部件企业，现在有零件需要进行热处理加工。
零件材料是GCr15，零件为圆筒状，壁厚5mm，要求热处理后，硬度为61-65，变形量小于0.02mm。各位大侠，有知道可以选什么样的热处理方法和热处理设备？
我的QQ：270956533，电话：15212771002，非常感谢！

渤海管件

硬度要求61-65，如果只对硬度要求，一般基体组织为“马氏体”，推论此批零件要做淬火处理。
我做过的是830度保温25分钟油冷淬火，硬度能达到65-68HRC，淬火后组织为“隐针状细小针状马氏体”
希望对你有帮助

丹尼尔

回复 1# zhw8179

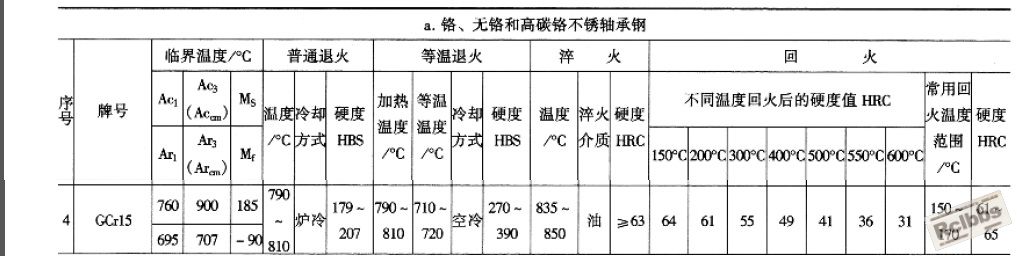

给你提供该材料一些数据，希望对你有所帮助。

sense

淬火处理后最后进行一次低温回火，不回火怕有应力，引起应力集中。
