提高奥氏体化温度，减少珠光体形核率

nmgxaaa

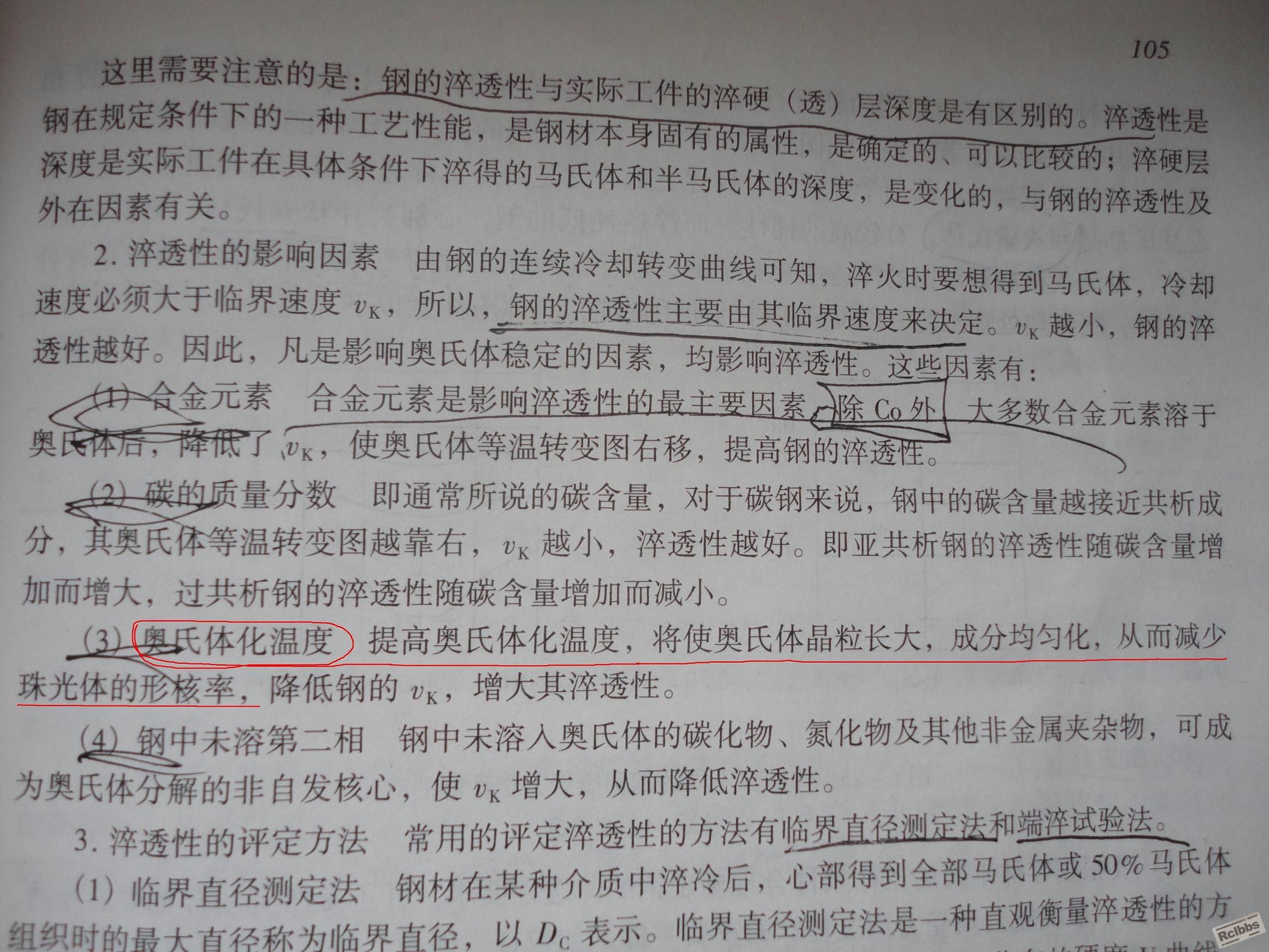

今天在看书上看到这么一段话：提高奥实体化温度，将使奥氏体晶粒长大，成分均匀化，从而减少珠光体的形核率，降低钢的Vk，增大其淬透性。（图中红线部分）


为什么提高奥实体化温度，成分均匀化，会减少珠光体的形核率呢，有点不明白？请大侠们指点一下

nmgxaaa

大概是成分不均匀，会有低碳区，含碳量降低c曲线左移，冷却时更容易经过鼻尖

灰色彩虹

奥氏体晶粒增大，界面面积变小，行核部位减少，本来珠光体就是在界面先形成铁素体或者渗碳体，然后形成珠光体

灰色彩虹

还有就是要是不提高温度就会增加未溶渗碳体铁素体，这都直接不用先共析体直接形成了

树荫下牵手

貌似3楼正解，但这个提高也是有限度的吧，晶粒粗大脆性增加得不偿失

ZX771

“提高奥实体化温度，将使奥氏体晶粒长大，成分均匀化，从而减少珠光体的形核率，降低钢的Vk，增大其淬透性。”认为这种描述可能存在问题，应该是奥氏体化温度提高，成分均匀化程度相应提高。则奥氏体稳定性增强。也就是说过冷奥氏体转变C曲线右移，奥氏体分解为珠光体、铁素体（渗碳体）的孕育时间延长，因此减缓了降低钢临界冷却速的Vk。至于珠光体的形核率是在满足发生珠光体转变条件为前提，然后是由进入转变区内时过冷度大小决定的。
   淬透性增加是过冷奥氏体转变C曲线右移实现的，而不是珠光体的形核率。
