热处理论坛

 找回密码
 免费注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 江苏东方航天校准检测有限公司 热处理论坛合作伙伴广告位
搜索
查看: 14444|回复: 33

[求助] 30Cr魏氏组织还是上贝氏体,淬火能消除吗

[复制链接]

该用户从未签到

发表于 2011-9-15 18:12:59 | 显示全部楼层 |阅读模式
北京中仪天信科技有限公司
本帖最后由 kaleiqi 于 2011-9-15 18:14 编辑

我公司试制一30Cr零件(直径约15厘米),初定工艺如下:初锻1180℃,终锻温度≥850℃——>切边抛丸等等……——>二次锻造,加热温度1180℃,终锻温度≥850℃——切边抛丸等等——>调质(加热840-860℃,保温50分钟;淬火后回火,温度400-450℃保温4小时)——>抛丸等等。

结果发现产品冲击强度不合格,做金相实验,得到如下图片:

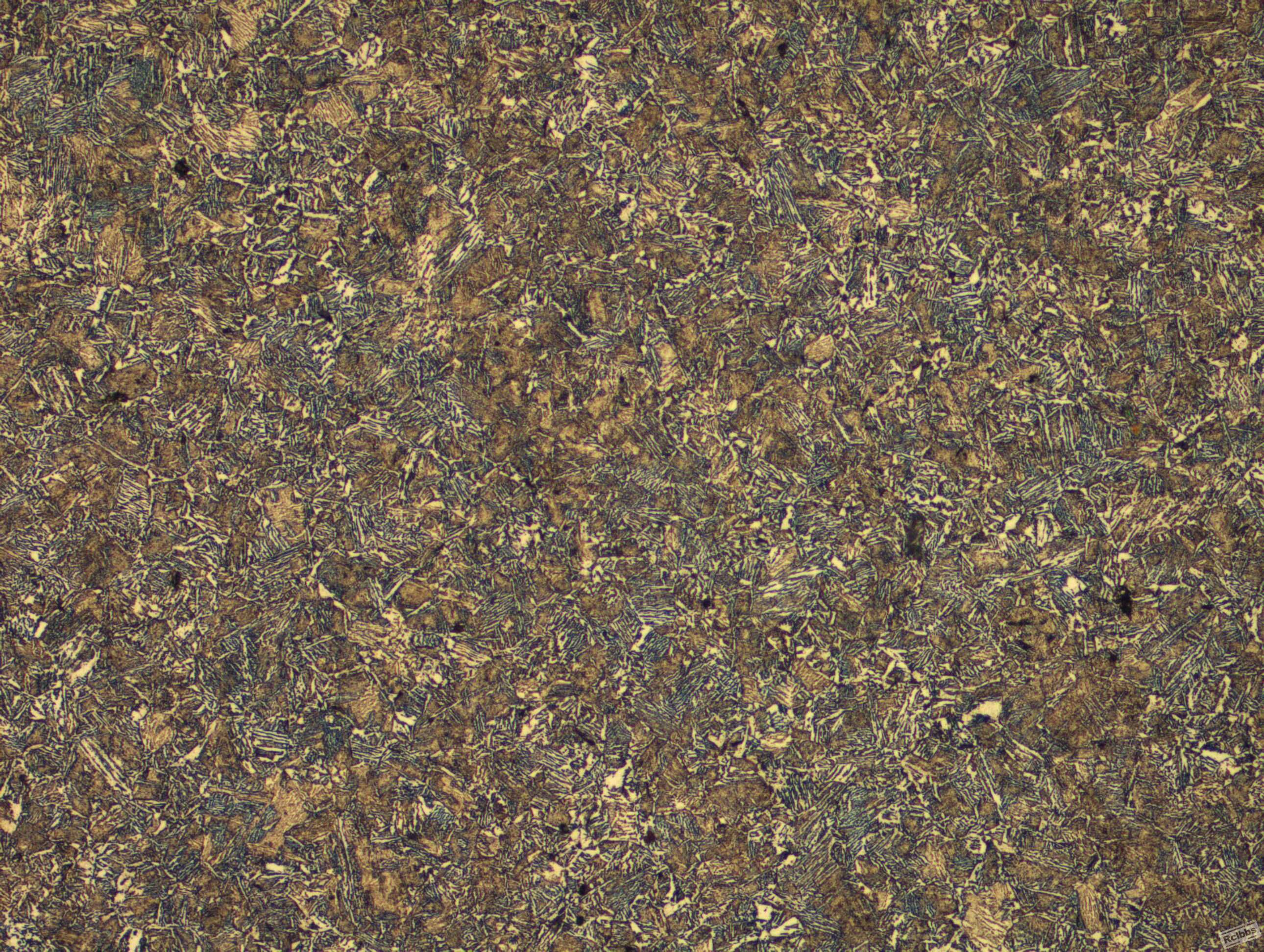

-----X200

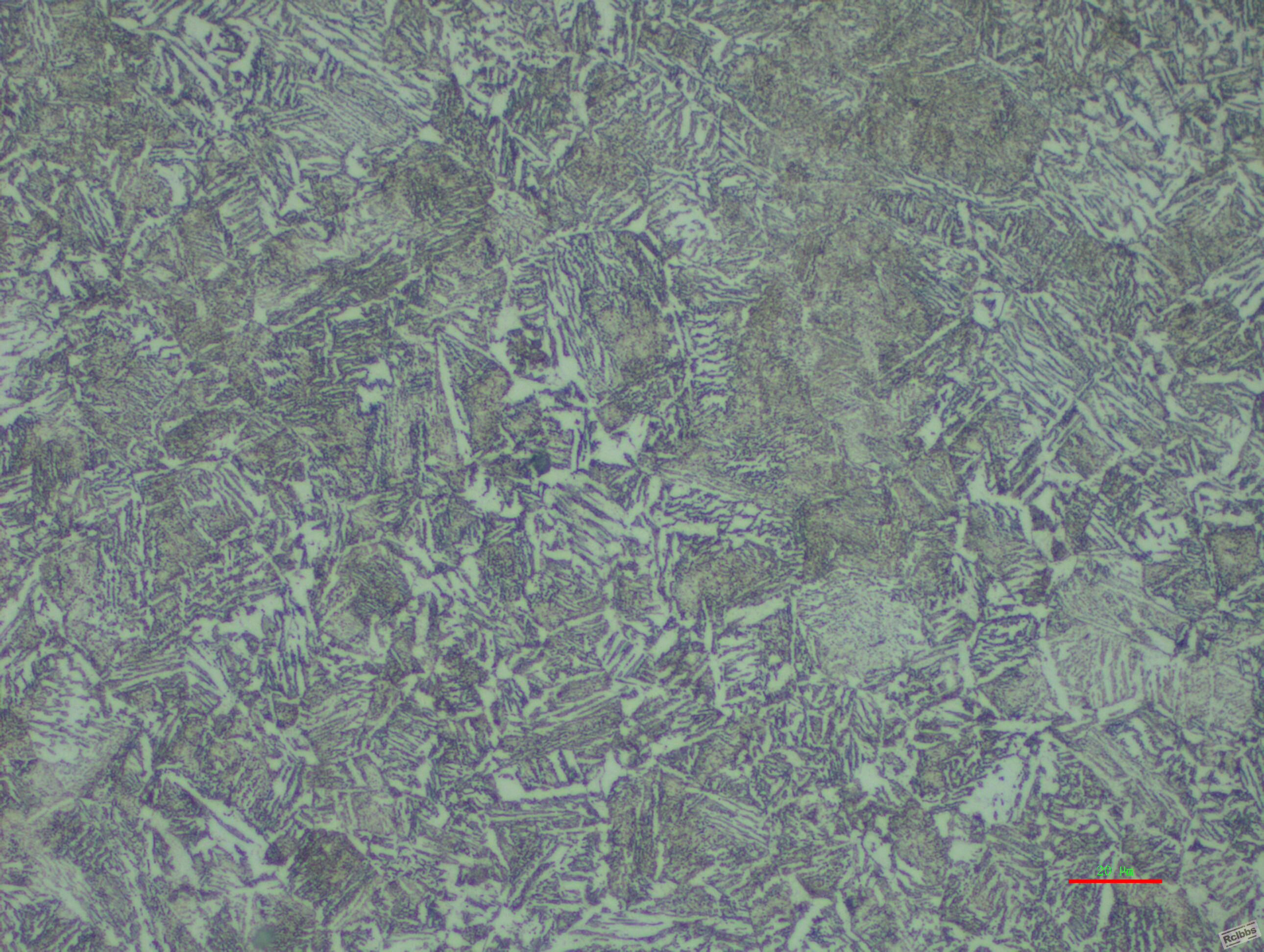

-----X500
-----X500-2
-----X1000

我们初步认为是严重的魏氏组织,但X500-2(第三张)图片中左上方好像也看到了上贝氏体,现在拿不准,恳请各位给予意见。

我觉得工艺有问题,经过两次锻造后,没有做正火处理,造成魏氏组织没有消除,是不是应该增加一个正火工艺?
另外,我有个疑问,既然淬火温度达到了完全奥氏体化,而且保温了50分钟,难道不能消除魏氏组织吗?

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 296 天

[LV.8]以坛为家I

发表于 2011-9-18 11:06:15 | 显示全部楼层
其实魏氏体铁素体和上贝还是可以分开的。一般魏氏体组织是晶粒粗大的结果之一,楼主图500,2是500倍下的。再就是魏氏体铁素体是从晶界开始向晶内生长的长针状的。而上贝是复合相,即长条状铁素体与条间的短小碳化物复合组织。因此,楼主的图片中只有上贝,没有魏氏体。
回复 支持 2 反对 0

使用道具 举报

签到天数: 8 天

[LV.3]偶尔看看II

发表于 2011-9-16 10:59:41 | 显示全部楼层
本帖最后由 kenny 于 2011-9-16 11:00 编辑

根据标准,魏氏组织一般是在100x情况下来判定的,所以我不认为是。
应该是上贝和细网状铁素体
回复 支持 1 反对 0

使用道具 举报

签到天数: 890 天

[LV.10]以坛为家III

发表于 2011-9-15 19:41:28 | 显示全部楼层
我认为是魏氏组织。-----------------------

评分

参与人数 1热处理币 +5 收起 理由
gtn1314 + 5 同意该看法!

查看全部评分

签到天数: 88 天

[LV.6]常住居民II

发表于 2011-9-15 20:43:46 | 显示全部楼层
个人认为是回火索氏体+网状、条状及小块状的铁素体

签到天数: 51 天

[LV.5]常住居民I

发表于 2011-9-16 11:09:29 | 显示全部楼层
我也认为不是魏氏体组织,不论在多少倍下观察,这个组织形态不是魏氏体形态。应该是回火索氏体+上贝+网状,条状,块状铁素体

签到天数: 105 天

[LV.6]常住居民II

发表于 2011-9-16 11:14:14 | 显示全部楼层
个人浅见:魏氏组织  是在热锻过程中形成的   所以后续的热处理工序并不能消除  好像归结为晶粒的遗传性。很同意LZ在热锻完成后+正火处理,希望LZ告知正火处理后的结果!甚盼……

该用户从未签到

发表于 2011-9-16 11:19:30 | 显示全部楼层
个人认为贝氏体造成的脆性增加,而产生的冲击韧性降低。另外30Cr   1180度的锻造温度是不会产生过热的。

该用户从未签到

发表于 2011-9-16 11:52:22 | 显示全部楼层
看了楼主的图片,再结合我们遇到的问题,有两点看法供参考:1.这种组织是异常组织,不论是魏氏体还是上贝氏体,在淬火组织中出现都是有害的。2.热处理工艺消除的方法往往被忽略,尤其是初入道的人,很难体会正火和退火之间的区别,但它们确实具有各自不同的功效,例如楼主这个问题,如果退火处理就能完全解决,而正火却不能。

该用户从未签到

发表于 2011-9-16 14:41:35 | 显示全部楼层
看了楼主图片,我也同意qIf_126的说法,期盼正火处理后的结果

签到天数: 5 天

[LV.2]偶尔看看I

发表于 2011-9-16 15:04:05 | 显示全部楼层
qlf_126 发表于 2011-9-16 11:14
个人浅见:魏氏组织  是在热锻过程中形成的   所以后续的热处理工序并不能消除  好像归结为晶粒的遗传性。很 ...

魏氏组织在锻件中经常会发现,个人认为 可以用正火来消除。

签到天数: 5 天

[LV.2]偶尔看看I

发表于 2011-9-16 15:06:02 | 显示全部楼层
个人认为是上贝氏体影响了冲击韧性, 没有做锻后第一热处理也是影响此结果的重要因素之一, 锻后正火或退火是必须的。

签到天数: 105 天

[LV.6]常住居民II

发表于 2011-9-16 15:13:29 | 显示全部楼层
热处理学弟 发表于 2011-9-16 15:06
个人认为是上贝氏体影响了冲击韧性, 没有做锻后第一热处理也是影响此结果的重要因素之一, 锻后正火或退火 ...

问朱工一个额外问题   前一段时间一批产品35CrMo自动弯管机弯制钢管  自动弯管机在弯制过程中是感应加热  那弯制的产品在进行热处理前是否的先进行正火处理   若不正火  对热处理有何种影响???比如硬度或是组织。求解答???

签到天数: 5 天

[LV.2]偶尔看看I

发表于 2011-9-16 16:26:24 | 显示全部楼层
个人认为弯管跟锻打不一样,他只是局部变形,组织没有奥氏体化,也就没有组织转变,无需正火,最好做个去应力回火。

签到天数: 5 天

[LV.2]偶尔看看I

发表于 2011-9-16 16:28:02 | 显示全部楼层
qlf_126 发表于 2011-9-16 15:13
问朱工一个额外问题   前一段时间一批产品35CrMo自动弯管机弯制钢管  自动弯管机在弯制过程中是感应加热  ...

个人认为弯管跟锻打不一样,他只是局部变形,组织没有加热到奥氏体化,也就没有组织转变,无需正火,最好做个去应力回火。

签到天数: 105 天

[LV.6]常住居民II

发表于 2011-9-16 16:30:57 | 显示全部楼层
谢谢………………

签到天数: 146 天

[LV.7]常住居民III

发表于 2011-9-16 18:49:06 | 显示全部楼层
个人认为,没有贝氏体只是魏氏组织,正火可以解决问题

该用户从未签到

发表于 2011-9-16 19:46:26 | 显示全部楼层
个人认为是魏氏体组织!

该用户从未签到

 楼主| 发表于 2011-9-16 23:45:42 | 显示全部楼层
本帖最后由 kaleiqi 于 2011-9-16 23:46 编辑

今天请教了某热处理专家,他认为这种形态应该是上贝氏体。感谢大家的回复,下个礼拜工程部还要做实验,会送新的样件做金相,到时候有机会我会把照片继续上传。
还有好像还没有人明确回复我的最后一问,淬火时完全奥氏体化了,能不能消除之前的魏氏组织(如果有的话)呢?

签到天数: 296 天

[LV.8]以坛为家I

发表于 2011-9-18 11:00:52 | 显示全部楼层
组织是由遗传性的,淬火时的奥氏体化无法消除之前的魏氏体组织。
您需要登录后才可以回帖 登录 | 免费注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2024, rclbbs.com 苏州热协网络技术有限公司 版权所有

GMT+8, 2024-11-1 22:32 , Processed in 0.094175 second(s), 27 queries .

Powered by Discuz! X3.4

Copyright © 2001-2021, Tencent Cloud.

快速回复 返回顶部 返回列表
