钢管调质处理后组织异常分析

czdrxiao · 发表于 2011-10-5 16:49:33

本帖最后由 czdrxiao 于 2011-10-5 16:51 编辑

材质37Mn5无缝钢管热处理后抽样有一支管材其力学性能抗拉为920-930Mpa，屈服为815-825Mpa满足标准要求；当进行金相分析时发现组织明显存在异样（见图1、图2、图3、图4），请问是什么原因引起这种异样组织？图3中能否确定是什么异样组织？
个人分析为：
图1为正常的基体组织回火S，由于该支管材再进行淬火时由于冷却速度不足或过于缓慢而析出的网状F（见图4），图2、图3是冷却不均匀而产生的异常组织，该组织中呈“灰白”针、条状的组织本人不敢断定，但个人怀疑极有可能由于淬火温度过高而形成的针、条状F，并伴有过热的倾向。以上分析纯属个人猜疑望不要见笑，请指正！

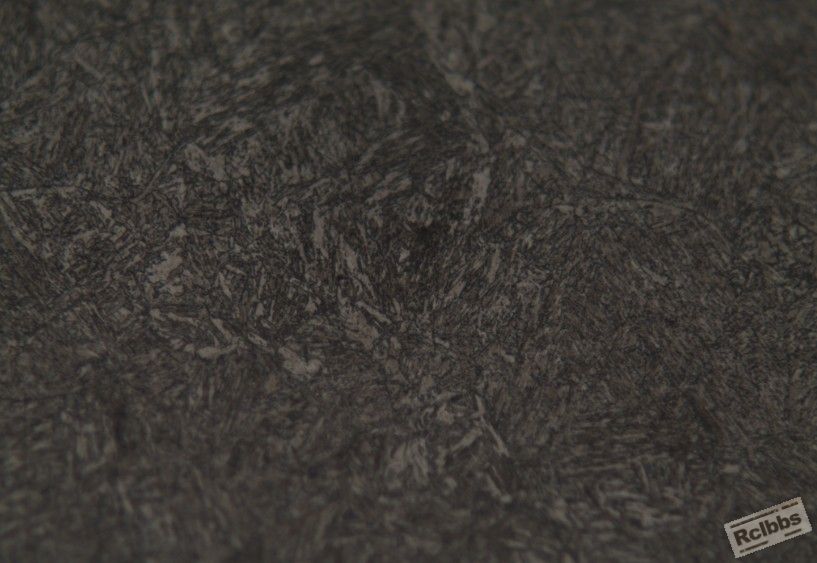

图1、正常的回S 500倍

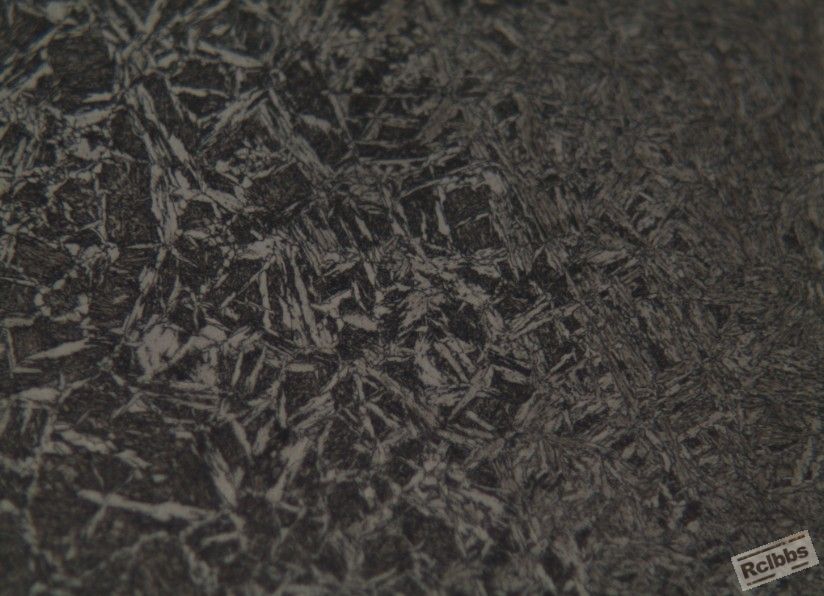

图2、同一试样上组织出现异常 500倍

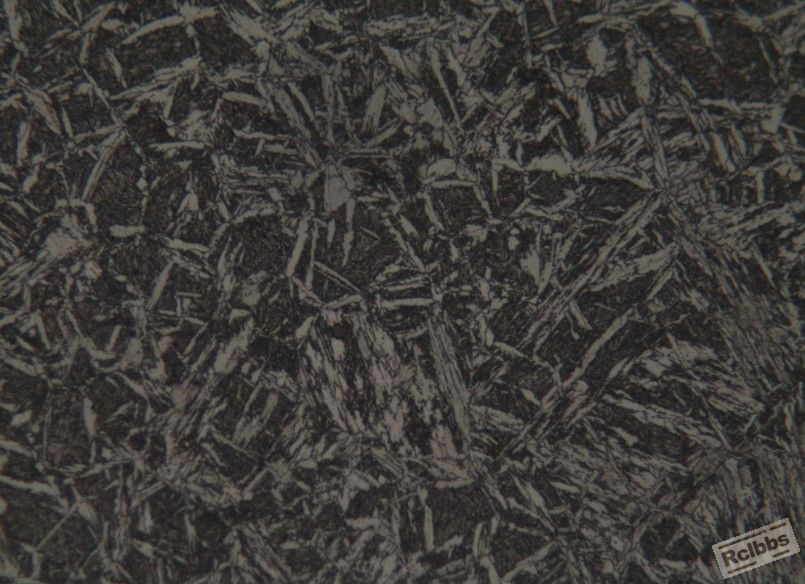

图3、异常组织 500倍

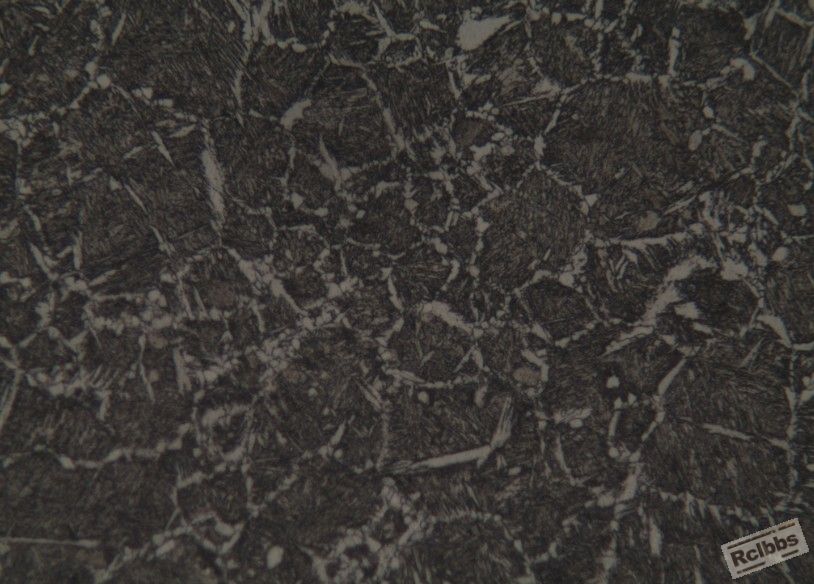

图4、冷速不足析出的网状F

czdrxiao · 发表于 2011-10-6 07:38:14

诸位前辈、兄弟姐妹们怎么没有人顶一下呢？

zHANG_999567 · 发表于 2011-10-6 07:53:46

网状铁素体是冷却不足，表面可能有脱碳？用显微硬度打一下表面。

czdrxiao · 发表于 2011-10-6 09:28:12

zHANG_999567 发表于 2011-10-6 07:53
网状铁素体是冷却不足，表面可能有脱碳？用显微硬度打一下表面。

前辈，谢谢您！有个疑问我不能确定就是我想请问一下图2、图3中针、条状F是怎么产生的？表面没有发现明显脱碳的迹像

czdrxiao · 发表于 2011-10-6 09:43:06

关于图2、图3组织中有针状F存在，说明该组织在淬火之后就已经存在，极有可能是由于原如组织中晶粒粗大，并且存在较严重的W，因此当再进行加热时淬火温度过高所致，并伴有过热的倾向。以上纯属个人观点还请诸位进一步指正及参与。

孤鸿踏雪 · 发表于 2011-10-6 10:22:22

个人愚见，应该是过热引起的铁素体魏氏组织

zHANG_999567 · 发表于 2011-10-6 10:26:03

czdrxiao 发表于 2011-10-6 09:43
关于图2、图3组织中有针状F存在，说明该组织在淬火之后就已经存在，极有可能是由于原如组织中晶粒粗大，并且 ...

我认为还是冷却的原因，因为过热会产生粗晶，但是图片中的组织并不粗大。另外如果白色的组织是铁素体，那么表面铁素体量明显增多，说明产品存在脱碳。

czdrxiao · 发表于 2011-10-6 10:27:20

孤鸿踏雪发表于 2011-10-6 10:22
个人愚见，应该是过热引起的铁素体魏氏组织

非常感谢前辈的指点，晚辈明白啦！

孤鸿踏雪 · 发表于 2011-10-6 10:29:44

czdrxiao 发表于 2011-10-6 10:27
非常感谢前辈的指点，晚辈明白啦！

不了解现场实际情况，实属胡诌，希望不要误导

czdrxiao · 发表于 2011-10-6 10:45:06

zHANG_999567 发表于 2011-10-6 10:26
我认为还是冷却的原因，因为过热会产生粗晶，但是图片中的组织并不粗大。另外如果白色的组织是铁素体，那 ...

前辈，图2这张图片的组织明显存在异样，一边是正常的回S而另一边是针状F,因此正如您所说的观点这一现象的产生主要还是管材再进行冷却时，由于冷却不充份或冷却不均匀所导致；那么接下来我们再探讨下为什么会产生针状F呢?针状F的产生我想应该不是冷却所引起的了，针状F的存在极有可能说明原始组织中已经存在较粗大的F或较严重的魏氏组织（W），当再次进行高温加热时由于淬火温度过高所引起针状F的出现；我们也知道在回火组织中F一般往往在淬火之后就已经存在了，而回火的主要目的是消除淬火和晶格畸变所产生的内应力，降低硬度，提高塑性和韧性的指标，因此后续的高温回火是无法消除的。上述纯属晚辈的观点，如有语言或冒昧之处多有见谅！

HRC · 发表于 2011-10-6 11:00:27

不应该是魏氏体，冷却速度慢就会出现这样的组织。

陈耀林 · 发表于 2011-10-6 11:22:38

HRC 发表于 2011-10-6 11:00
不应该是魏氏体，冷却速度慢就会出现这样的组织。

大哥，铁素体呈现网状本来就是魏氏组织的倾向，或者由于原材料组织本身未经过合理正火去除网状组织再加上冷却速度缓慢也有可能产生，但是一般淬火基本冷却速度足够，再加上表面有脱碳现象更证明了过热的可能。

LCW · 发表于 2011-10-6 16:36:44

1.从第二张、第三张照片看，确有魏氏组织存在。2.敢问楼主钢管的外径、壁厚、长度是多少？

小小兵 · 发表于 2011-10-6 20:26:54

个人认为是冷速不均匀不均匀产生的，不赞同过热，出现针状是因为局部冷速不均匀的问题，个人意见

HRC · 发表于 2011-10-7 09:30:10

陈耀林发表于 2011-10-6 11:22
大哥，铁素体呈现网状本来就是魏氏组织的倾向，或者由于原材料组织本身未经过合理正火去除网状组织再加上 ...

1、有没有过热，看图就知道了，那是500X的图，不要当成100X了。
2、以有没有脱碳来判断是否过热真是闻所未闻，学习了。

czdrxiao · 发表于 2011-10-7 09:48:24

LCW 发表于 2011-10-6 16:36
1.从第二张、第三张照片看，确有魏氏组织存在。2.敢问楼主钢管的外径、壁厚、长度是多少？

规格是73.02*5.51mm长度：9.15-9.35米

LCW · 发表于 2011-10-7 23:31:36

钢管没有过热，还是属于冷速问题。

mice00 · 发表于 2011-10-9 11:24:16

看着像冷速不均匀，产生的组织

陈耀林 · 发表于 2011-10-9 18:34:30

HRC 发表于 2011-10-7 09:30
1、有没有过热，看图就知道了，那是500X的图，不要当成100X了。
2、以有没有脱碳来判断是否过热真是闻所 ...

组织可以算是有点粗大，不算严重，但肯定是过热的缘故。而且温度过高了表面容易氧化脱碳，难道连这个道理都不懂吗？再说了网状铁素体的确是魏氏组织的倾向，请自己学会看魏氏组织标准，当然我说了正火工艺不当也会有网状铁素体的可能，我知道言语有点过，但是个人觉得你的推断太粗略了

陈耀林 · 发表于 2011-10-9 18:37:07

HRC 发表于 2011-10-7 09:30
1、有没有过热，看图就知道了，那是500X的图，不要当成100X了。
2、以有没有脱碳来判断是否过热真是闻所 ...

其实我说的正火工艺不当就是一般说的就是冷速不足的缘故
