摩擦焊接钻杆弯曲试验断裂

z378062976 · 发表于 2011-10-19 15:08:24

本帖最后由 z378062976 于 2011-10-20 11:48 编辑

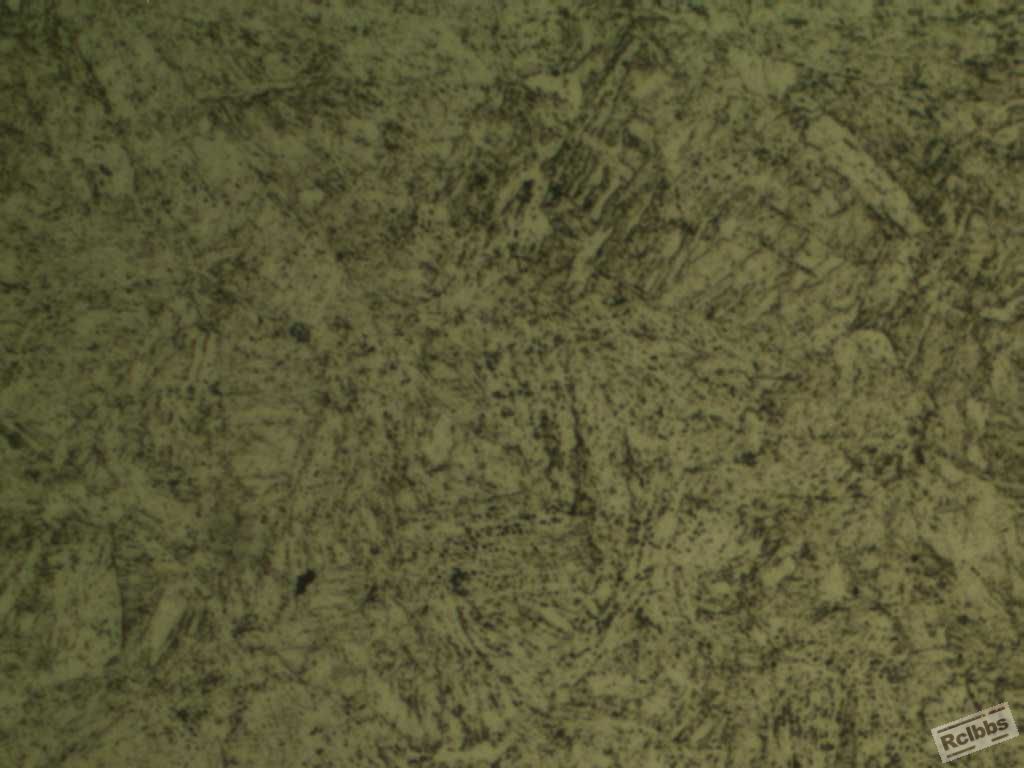

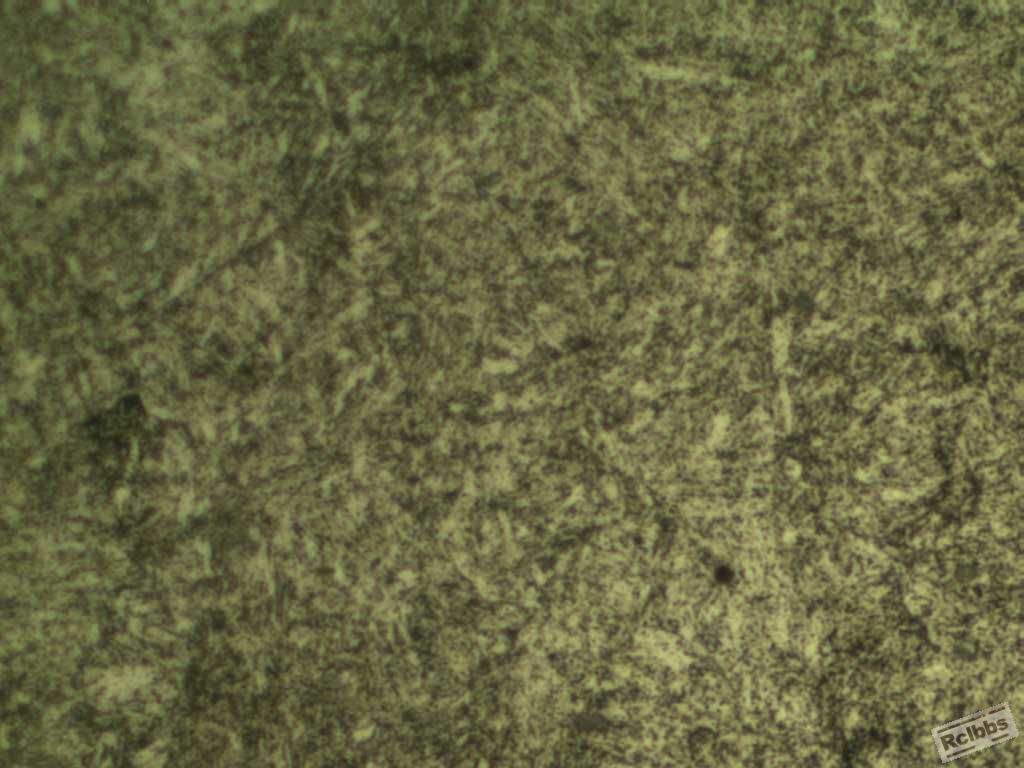

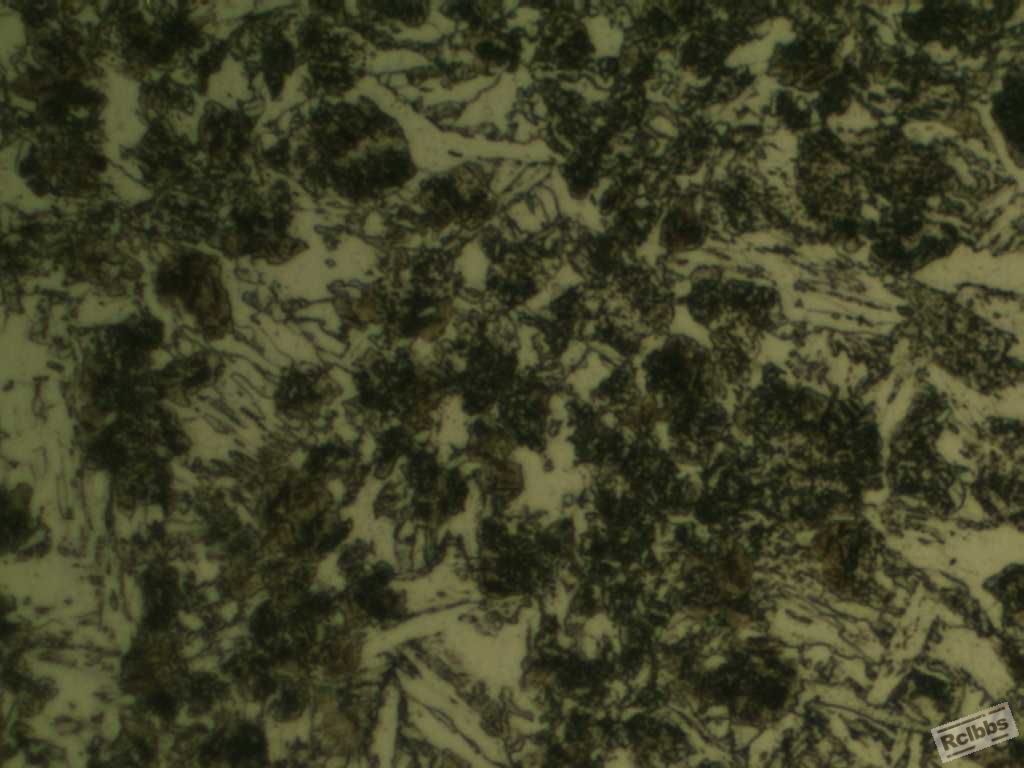

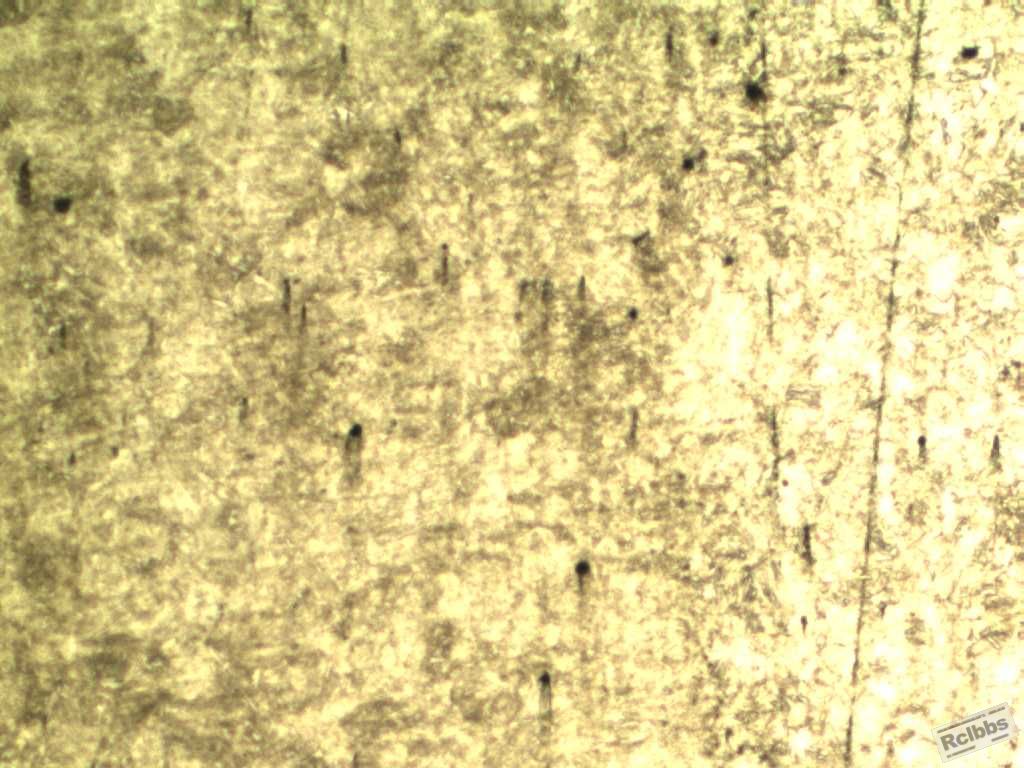

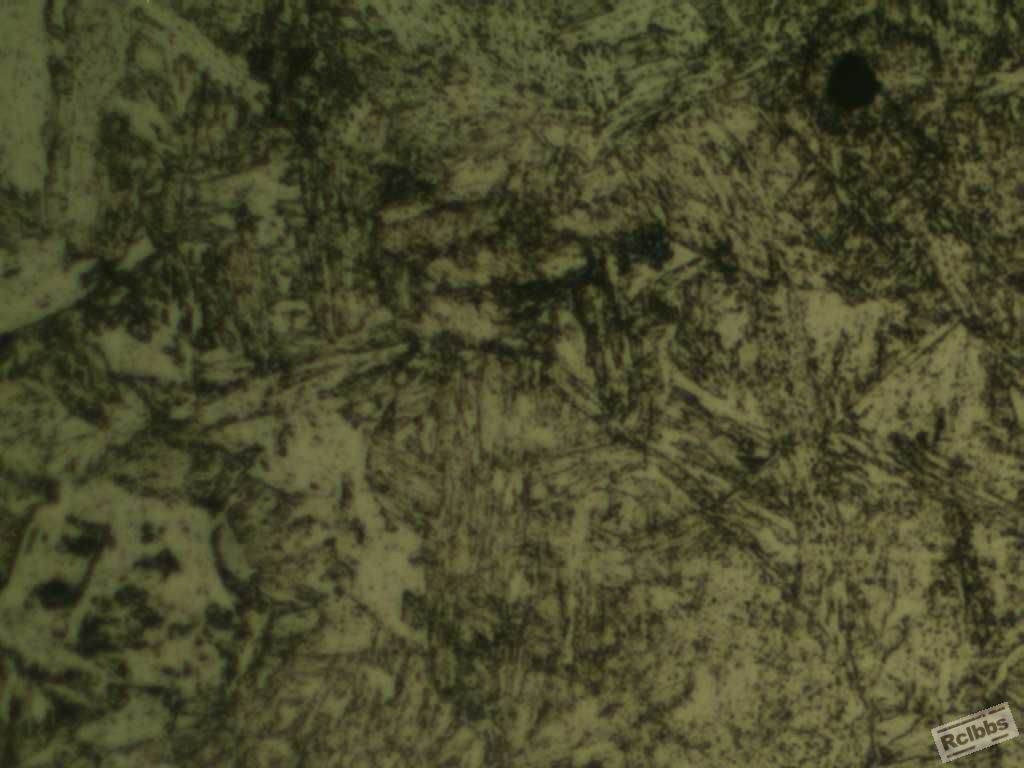

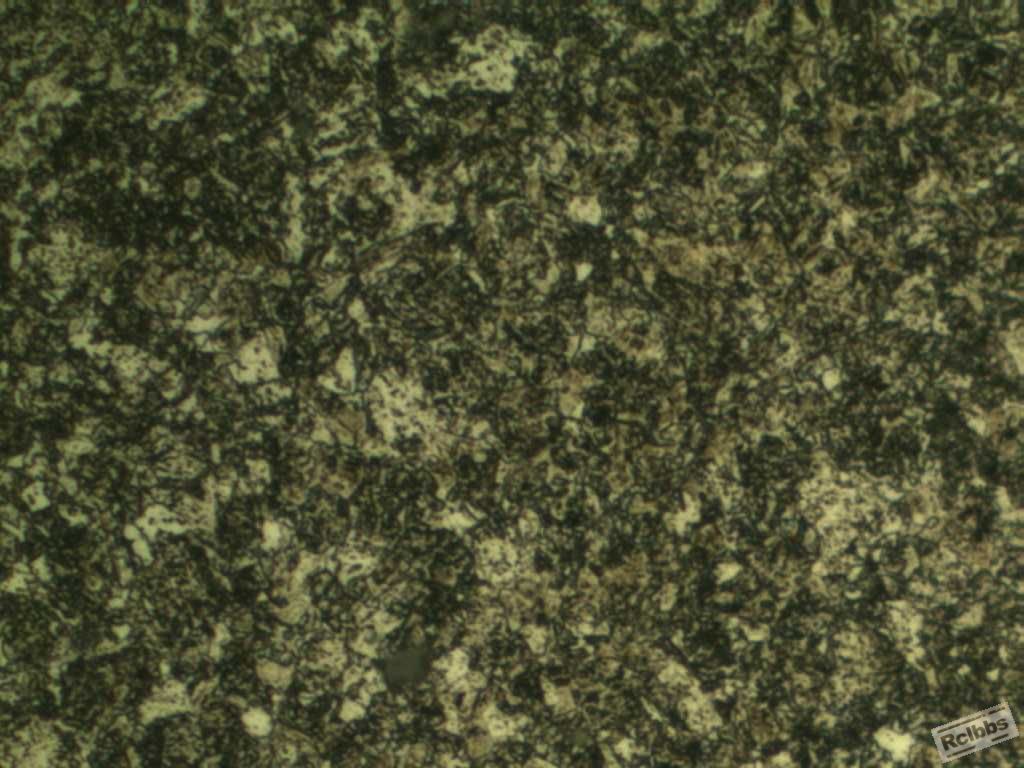

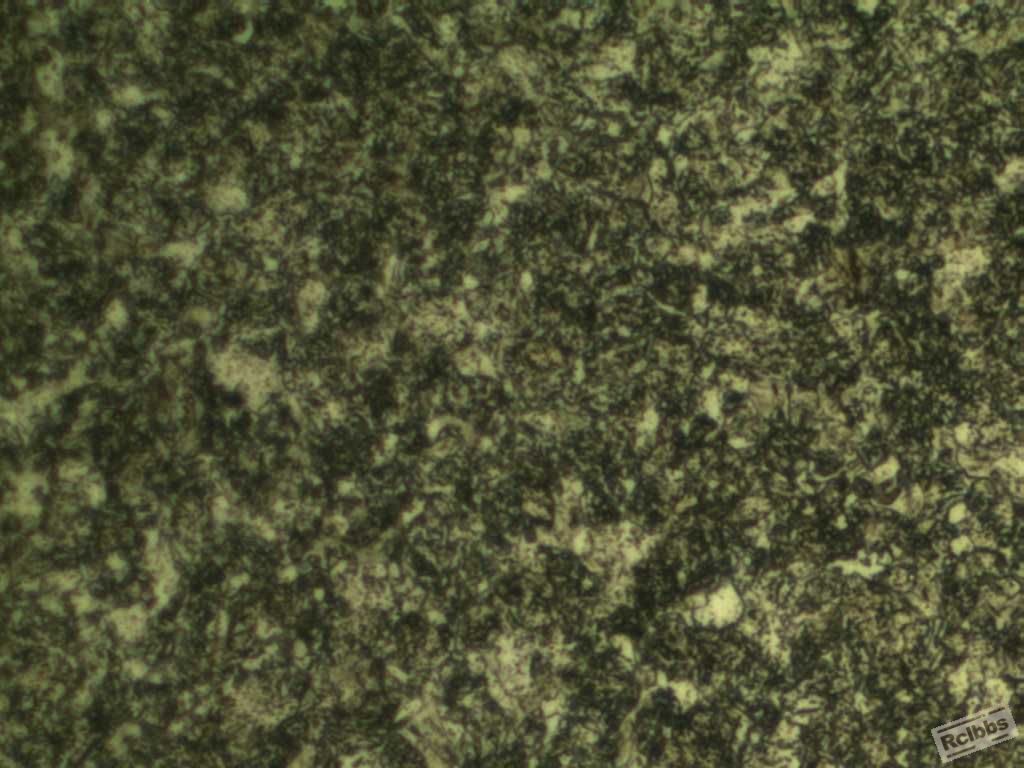

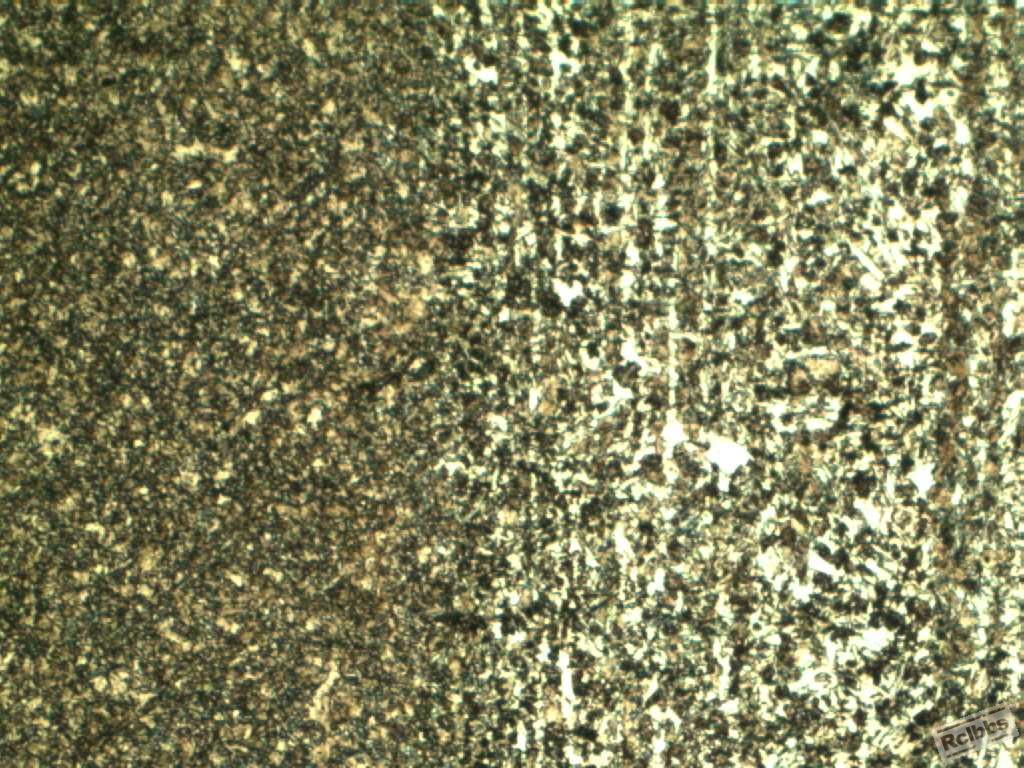

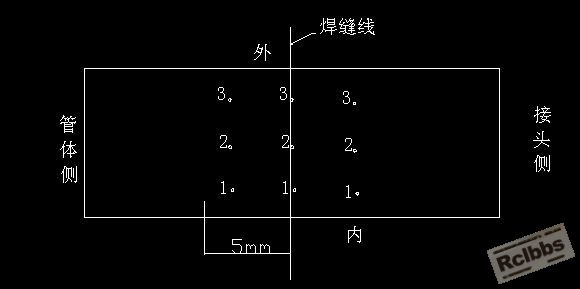

最近做了一批73 G105的钻杆，摩擦焊接后调质处理，取样弯曲试验两个均断裂。以下是金相图片请高手帮忙分析下.图片为从管体内表面至外表表面照片，前三张是接头侧500x，中间为管体侧500x，后三张为焊缝部位100x，均在焊缝两侧0.5mm内，0.5mm外组织为均匀的回火索氏体，请高手帮忙分析下，并说一下各图片的组织谢谢！！！！！！！！！！刚添加试验位置示意图

gtn1314 · 发表于 2011-10-19 16:27:27

断裂分析重在断口，断口分析有没有呢？

MYG · 发表于 2011-10-19 16:42:01

接头侧，管体侧，焊缝部位，焊缝两侧……
没看懂，来张示意图。

r_lyy · 发表于 2011-10-19 16:48:56

感觉管体侧的组织不是很好，焊缝的图片不是很清晰，是断在焊缝处吗？我们以前焊接的管体侧组织也不是很好，但一般都还合格！

热工女将 · 发表于 2011-10-19 21:26:59

热影响区的硬度是多少，我们也遇到过侧弯断裂，一般断在近管体端，后来分析结果是没淬透，

z378062976 · 发表于 2011-10-20 08:46:46

热工女将发表于 2011-10-19 21:26
热影响区的硬度是多少，我们也遇到过侧弯断裂，一般断在近管体端，后来分析结果是没淬透，

这个是在焊缝处断裂的，硬度26-33HRC，上面的图片组织是怎么回事

z378062976 · 发表于 2011-10-20 09:33:54

MYG 发表于 2011-10-19 16:42
接头侧，管体侧，焊缝部位，焊缝两侧……
没看懂，来张示意图。

把示意图放上去了您看看

yuanbo8023 · 发表于 2011-10-20 09:56:21

我感觉应该scm张断口宏观形貌……

大虾 · 发表于 2011-10-20 15:58:22

焊缝的金相不清楚，从管体一侧的金相来看，中频焊接温度较高，焊后冷却不足，造成中频回火后在靠焊缝处硬度及强度变低，断裂应发生在焊缝靠管体一侧。（但不知楼主的管体金相的从外及里是不是顺序编辑时颠倒了）

z378062976 · 发表于 2011-10-20 16:38:36

大虾发表于 2011-10-20 15:58
焊缝的金相不清楚，从管体一侧的金相来看，中频焊接温度较高，焊后冷却不足，造成中频回火后在靠焊缝处硬度 ...

没有弄错是怎么回事呢在显微镜下能够看到在晶粒周围有屈氏体，往内侧就消失了只存在与靠近外表面的位置；还有焊缝侧组织曾现层状也是延伸到中间部位内表面就消失了那个层状组织是怎么产生的100X的那几个照片

z378062976 · 发表于 2011-10-20 16:40:17

大虾发表于 2011-10-20 15:58
焊缝的金相不清楚，从管体一侧的金相来看，中频焊接温度较高，焊后冷却不足，造成中频回火后在靠焊缝处硬度 ...

硬度不高但是很不均匀

热处理迷 · 发表于 2013-6-27 10:18:34

我是新手，也想知道原因，求指导
