DSCM436H材料连续正火炉退火

JACK0909 · 发表于 2012-1-17 12:16:05

老师好：

1.有那位清楚DSCM436H材料老师可否指点下，附件是我连续炉锻件正火组织，目前产品硬度偏高达到HB210-220左右，客户要求做到HB200以下，金相组织有带状不好消除。零件重量小的有700克，大的有1.5公斤左右。

2.正火加热900度时间2小时，等温退火温度为700（一区）680（二区）等温时间1.2小时。

3.请多指点，谢谢！！

温庆远 · 发表于 2012-1-17 12:58:14

正火偏高那就采用退火好了。

JACK0909 · 发表于 2012-1-18 13:29:33

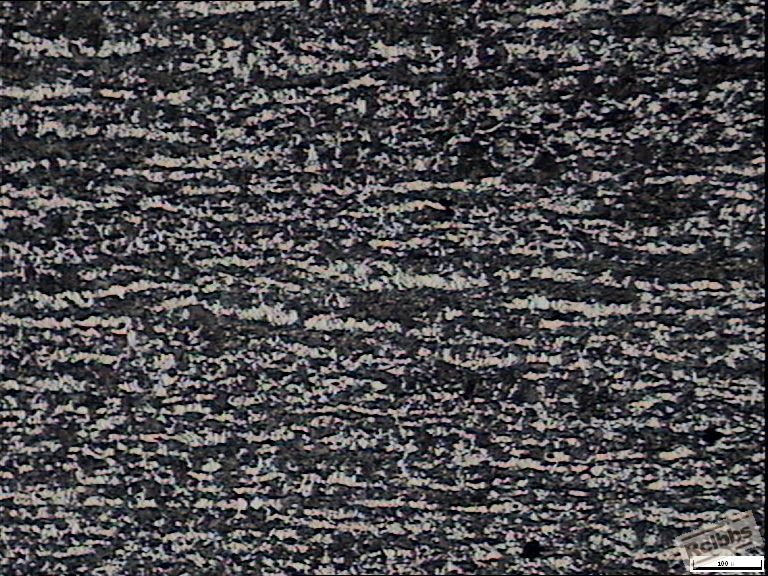

能帮忙分析下图片吗？我不能完全确定其组织是何种组织，及其产生原因？温老师可否帮分析下呢？图片如下：

		自动登录	找回密码
密码			免费注册

[求助] DSCM436H材料连续正火炉退火

本帖子中包含更多资源
