SPCC软氮化+后氧化白亮层异常分析

luodan1661 · 发表于 2012-2-10 10:36:24

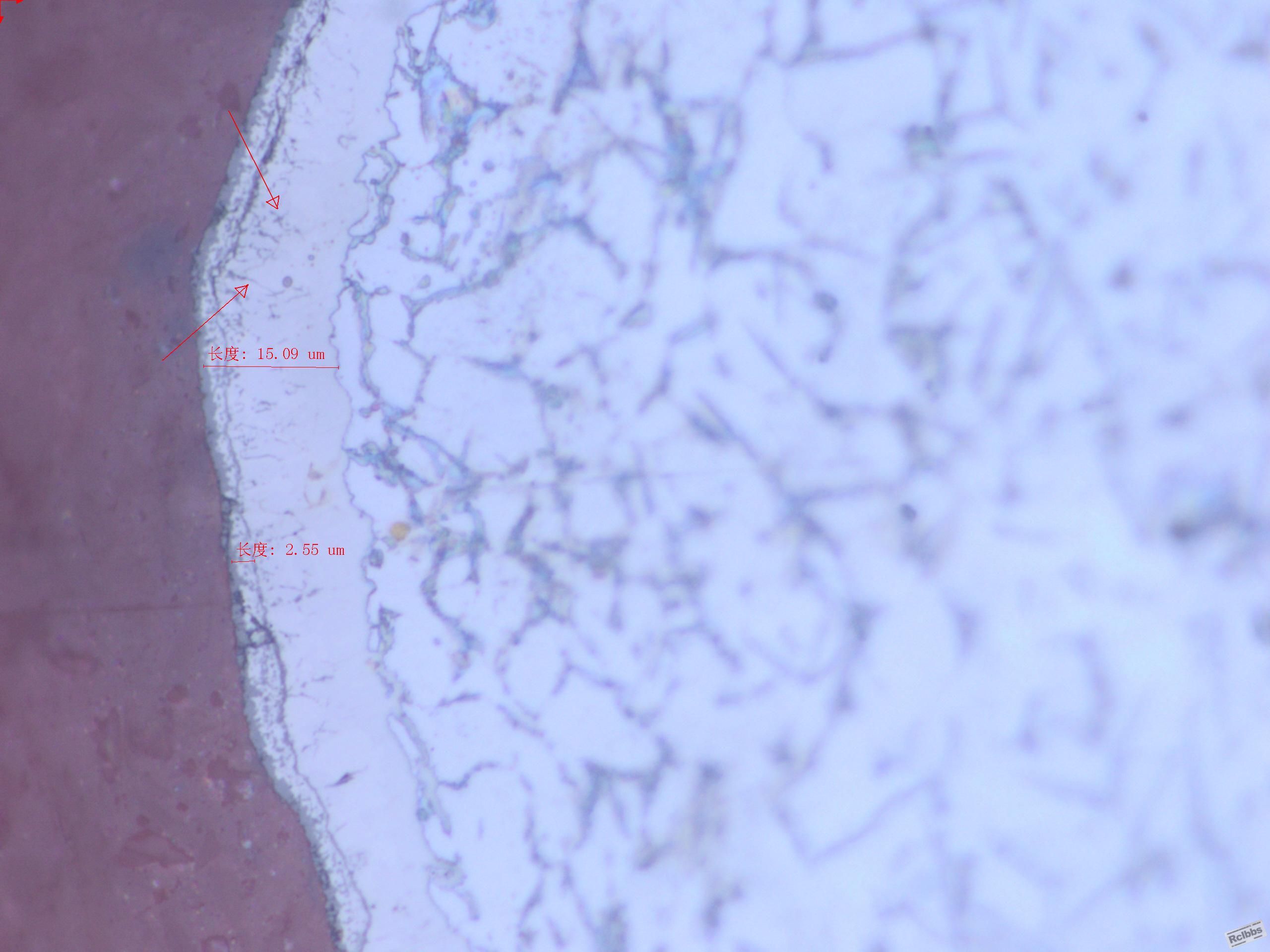

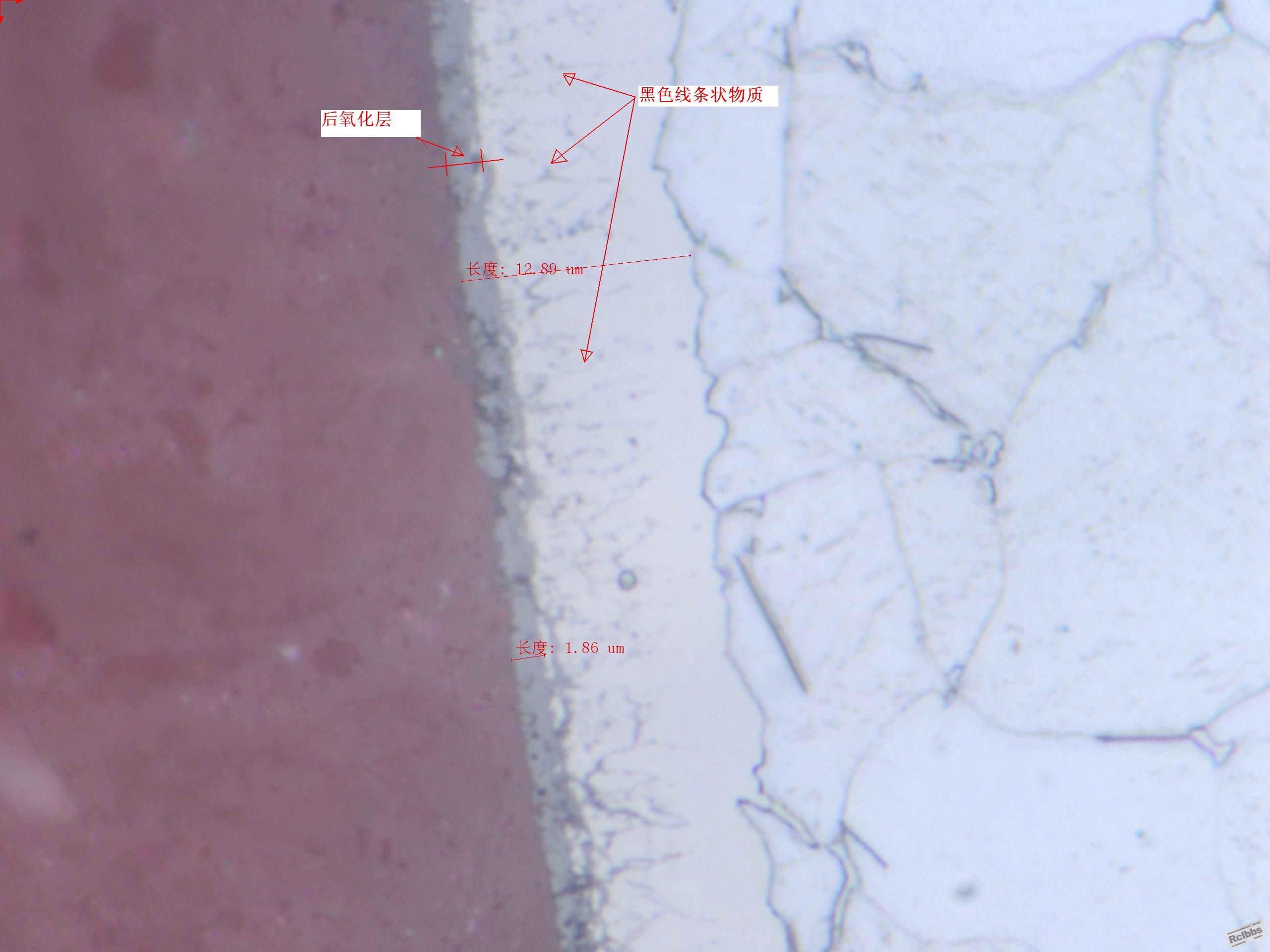

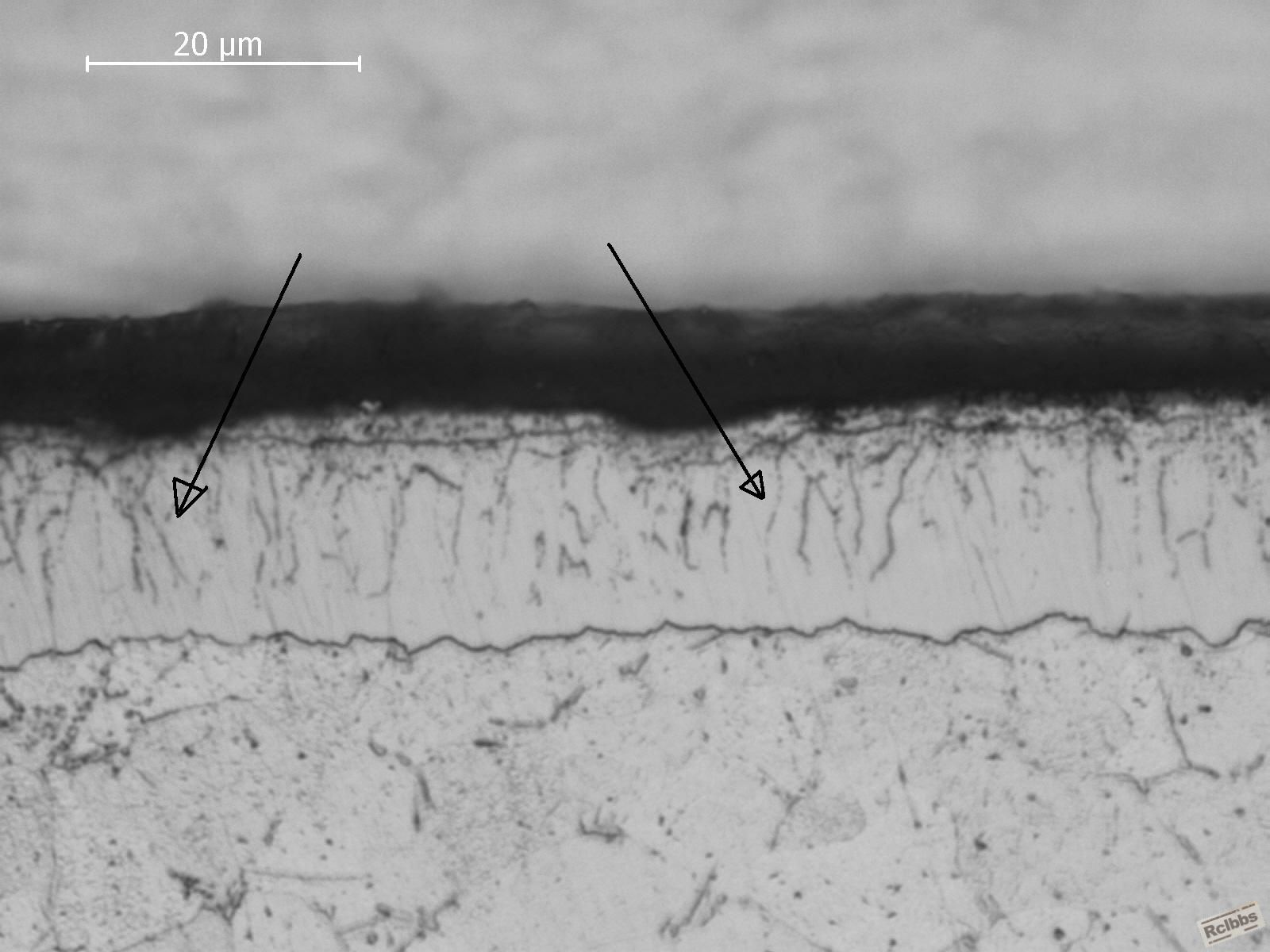

[size=6]下图为SPCC材料预氧化后经575℃×120min软氮化+后氧化处理的金相图片，在白亮层中发现黑色线条状物质向白亮层垂直延伸，请有经验的高手指点迷津，此现象是否正常？为何物？

Leoment前辈是否还在论坛指点？能否给点意见？

浪翻云 · 发表于 2012-2-10 11:51:43

本帖最后由孤鸿踏雪于 2012-2-10 11:52 编辑

典型的柱状晶，渗氮温度过高，氮势过高会产生这种缺陷。该缺陷使白亮（两）层的韧性急剧下降。只要仔细分析一下您的工艺过程，一定存在问题。

luodan1661 · 发表于 2012-2-10 12:55:33

楼上可否详细阐述一下柱状晶形成、生长过程及原理？这种特征是否与SPCC材料有很大关系？其他材料，比如中碳、高碳的也会存在这种形态吗？

hechaosen08 · 发表于 2012-6-28 10:03:43

我想可能跟你的冷却有关吧，冷却太快了

hechaosen08 · 发表于 2012-6-28 10:04:59

本帖最后由孤鸿踏雪于 2012-7-8 14:25 编辑

如果是用于氮化我就能理解为什么会有这个情况

孤鸿踏雪 · 发表于 2012-6-28 08:57:24

这个软氮化后采用什么方法冷却的？表面硬度如何？

真理发源地 · 发表于 2012-7-7 23:30:14

请问楼主采用的是盐浴炉还是气体氮化炉？

305163353 · 发表于 2012-7-8 13:38:47

刘工？

铁姆肯的cage厚氧化层测量方法统一了木有？

305163353 · 发表于 2012-7-8 13:40:04

本帖最后由 305163353 于 2012-7-8 13:44 编辑

真理发源地发表于 2012-7-7 23:30
请问楼主采用的是盐浴炉还是气体氮化炉？

气体氮化，然后通蒸馏水后氧化。

305163353 · 发表于 2012-7-8 13:42:29

孤鸿踏雪发表于 2012-6-28 08:57
这个软氮化后采用什么方法冷却的？表面硬度如何？

炉冷，貌似是冷到150出炉空冷

客户要求是大于450HV0.05

一般做出来硬度在500-700之间

孤鸿踏雪 · 发表于 2012-7-8 14:27:01

本帖最后由孤鸿踏雪于 2012-7-8 14:28 编辑

“客户要求是大于450HV0.05，一般做出来硬度在500-700之间”，合格啊！这不是很好吗？

请问，你的工艺与楼主相同吗？

305163353 · 发表于 2012-7-8 14:54:23

本帖最后由 wangqinghua196 于 2012-10-23 15:16 编辑

孤鸿踏雪发表于 2012-7-8 14:27
“客户要求是大于450HV0.05，一般做出来硬度在500-700之间”，合格啊！这不是很好吗？

客户要求白亮层疏松≤50%，硬度大于450HV0.05，白亮层8-25um
白亮层上出现的黑色条纹，客户认为是疏松，所以他们一直测量到有黑色条纹的地方。结果就是他们测出的疏松比例超了。
检测方法有争议。
所以我们想了解到底黑色条纹是什么原因造成的，了解了原因才能和客户沟通，并且统一检测方法。
我认为是后氧化造成的黑色条纹，不知大家有何见解。如有不对欢迎指正。

孤鸿踏雪 · 发表于 2012-7-8 14:59:13

305163353 发表于 2012-7-8 14:54
从镶嵌料的颜色和金相图片的颜色楼主应该是我们公司的刘工

你能否把我所关注的问题和信息一次性一一描述清楚？

uu263 · 发表于 2012-7-11 13:01:12

能否介绍下后氧化工艺

luodan1661 · 发表于 2012-7-12 23:34:10

孤鸿踏雪发表于 2012-7-8 14:59
你能否把我所关注的问题和信息一次性一一描述清楚？

孤鸿，305163353说的是实情，老兄针对这个现象有何见解，望赐教！！

孤鸿踏雪 · 发表于 2012-7-13 07:00:24

luodan1661 发表于 2012-7-12 23:34
孤鸿，305163353说的是实情，老兄针对这个现象有何见解，望赐教！！

从第二幅图片上看，白亮层不致密的比例不会小于70％

孤鸿踏雪 · 发表于 2012-7-13 09:18:57

305163353 发表于 2012-7-8 14:54
客户要求白亮层疏松≤50%，硬度大于450HV0.05，白亮层8-25um

白亮层上出现的黑色条纹，客户认为是 ...

你和楼主是一个单位吗？，请问你的软氮化工艺？设备？温度？时间？工艺气氛及流量（滴量）？冷却方式？

305163353 · 发表于 2012-7-13 21:31:10

孤鸿踏雪发表于 2012-7-13 09:18
你和楼主是一个单位吗？，请问你的软氮化工艺？设备？温度？时间？工艺气氛及流量（滴量）？冷却方式 ...

是一个单位的，工艺，设备这些参数我会跟楼主说一下让他尽快把数据上传来，因为具体工艺我不太了解

luodan1661 · 发表于 2012-7-16 23:41:12

本帖最后由孤鸿踏雪于 2012-7-17 09:15 编辑

真空氮化炉气体（NH3+N2+CO2)软氮化加后氧化处理工艺，共渗温度570，时间120min，换气率4-5，氮势1.5左右，氮气吹冷

孤鸿踏雪 · 发表于 2012-7-17 09:17:24

luodan1661 发表于 2012-7-16 23:41
真空氮化炉气体（NH3+N2+CO2)软氮化加后氧化处理工艺，共渗温度570，时间120min，换气率4-5，氮势1.5左右， ...

炉膛尺寸多大？这三种气体比例如何？这是关键。
