普通光学金相显微镜的最大观察倍数

wisher · 发表于 2012-3-23 08:48:52

貌似现在的时候应该是17点下班吧
我一般很少玩点下班,但是大部分都是提前上班

wisher · 发表于 2012-3-23 07:38:32

本帖最后由 wisher 于 2012-3-23 07:39 编辑

孤鸿踏雪发表于 2012-3-22 17:23
具体点，有何难度？

楼下的都说得很清楚了,一个是磨制试样要求一定要磨好,再一个镜头要好一点的.最后调视野的时候一定要有耐心,因为使用的是油镜.我曾经看一个样,1000倍,用了半天的时间.制样,观察,最后出报告.

wisher · 发表于 2012-3-23 07:39:53

孤鸿踏雪发表于 2012-3-22 17:23
具体点，有何难度？

另外,都几点了阿,杨工还不下班啊?

metart · 发表于 2012-3-23 06:48:39

最高倍数取决与光学分辨率的极限，而光学分辨率是靠可见光的波长（λ)和物镜的数倍孔径（NA）来决定的。一般做金相都用干镜，NA最高只能达到0.95。只有最高级的100X或150X物镜才有0.95NA。这么高的放大倍数也不是那么不好用，只是NA越高，物镜的工作距离越短，象这两个镜头都是0.23mm，稍微不小心试样或物台就碰到镜头了，要多注意。

coxem · 发表于 2012-3-22 20:05:40

从放大倍数来看，大家说的都比较靠谱。高倍照相摄影操作难点在哪里？

刘武乐 · 发表于 2012-3-22 18:56:14

我用油镜看到过1000X的金相图片，不过不是很清楚，样件磨的不是很好。

gtn1314 · 发表于 2012-3-22 19:10:59

国产1000X的效果没见过，6楼的王工应该很有发言权的。不过进口的显微镜，1000X很平常的，2000X的才需要油镜。

MYG · 发表于 2012-3-22 18:44:11

我见过1500倍，物镜是150倍（日本nikon）。

天涯过客 · 发表于 2012-3-22 18:24:55

1000倍能做到啊，以前我们经常用普通显微镜看1000倍的组织，只是调的时候有点难调。

wrcluomo · 发表于 2012-3-22 17:37:59

可以,国产的1000倍你用油镜就清楚了.就是在试样上放不一滴油(显微镜带的),如果干镜,国产的不清楚,要国外的.不过从理伦上说,就是国外的也没油镜清楚.1000倍油镜我看过精子的图像,还可以.

孤鸿踏雪 · 发表于 2012-3-22 17:23:05

wisher 发表于 2012-3-22 16:31
可以阿.只要具备镜头.就可以的阿,需要高超的技术,呵呵,我看过几次,相当有难度,不过完全可以实现

具体点，有何难度？

wisher · 发表于 2012-3-22 16:31:44

可以阿.只要具备镜头.就可以的阿,需要高超的技术,呵呵,我看过几次,相当有难度,不过完全可以实现

r_lyy · 发表于 2012-3-22 16:34:34

我们的显微镜也可以实现啊，不知杨工想知道什么呢？

fengfeng · 发表于 2012-3-22 16:40:51

可以。国产差一点。
理论上可以到1500-2000倍。因为光波长的限制。呵呵

孤鸿踏雪 · 发表于 2012-3-22 15:29:02

本帖最后由孤鸿踏雪于 2012-3-22 15:49 编辑

如题：普通光学金相显微镜的最大观察倍数能否实现1000倍的高倍组织观察？

严超峰 · 发表于 2012-3-23 11:20:53

在显微硬度计HV-1000上可调出1600倍的金相组织，不过金相有点虚。

笑盈盈 · 发表于 2012-3-23 12:25:11

我们用的尼康金相显微镜也有1000倍的，干镜，蛮清晰的。

zhangzy1010 · 发表于 2012-3-23 12:54:51

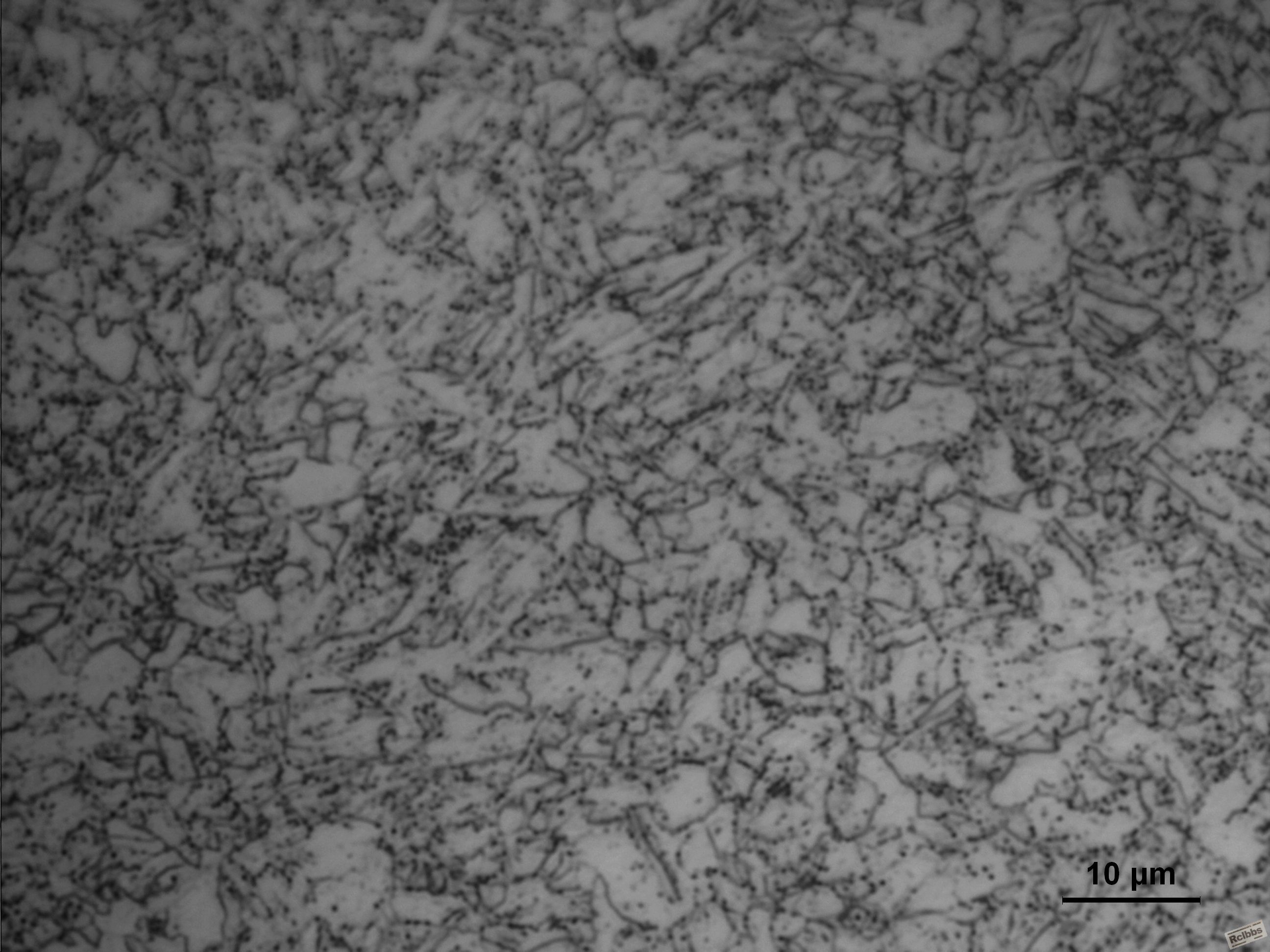

这是我们单位蔡司显微镜，1000倍照片

meiyz · 发表于 2012-3-23 18:45:57

一般的也就是1000倍就能看得清楚，再高倍数的可能就不大清了，目前我们用的是莱卡全自动研究级的，也只配了1000倍。蔡司的也是1000倍。

bainite · 发表于 2012-3-24 00:09:06

1000倍的是有，但是一般图像闪烁，拍的质量很不好。另外对制样和腐蚀技术要求较高，要求试样表面尽量平。
一般用光镜的观察范围为400倍左右，如果想观察更大的放大倍数建议用扫描电镜。一万倍的都可以看，对观察碳化物形貌的效果更好。

		自动登录	找回密码
密码			免费注册

[求助] 普通光学金相显微镜的最大观察倍数

点评

评分

本帖子中包含更多资源
