FV520B叶轮裂纹求助大家帮忙

chijunfeng · 发表于 2012-3-26 15:27:04

本帖最后由 chijunfeng 于 2012-3-26 15:31 编辑

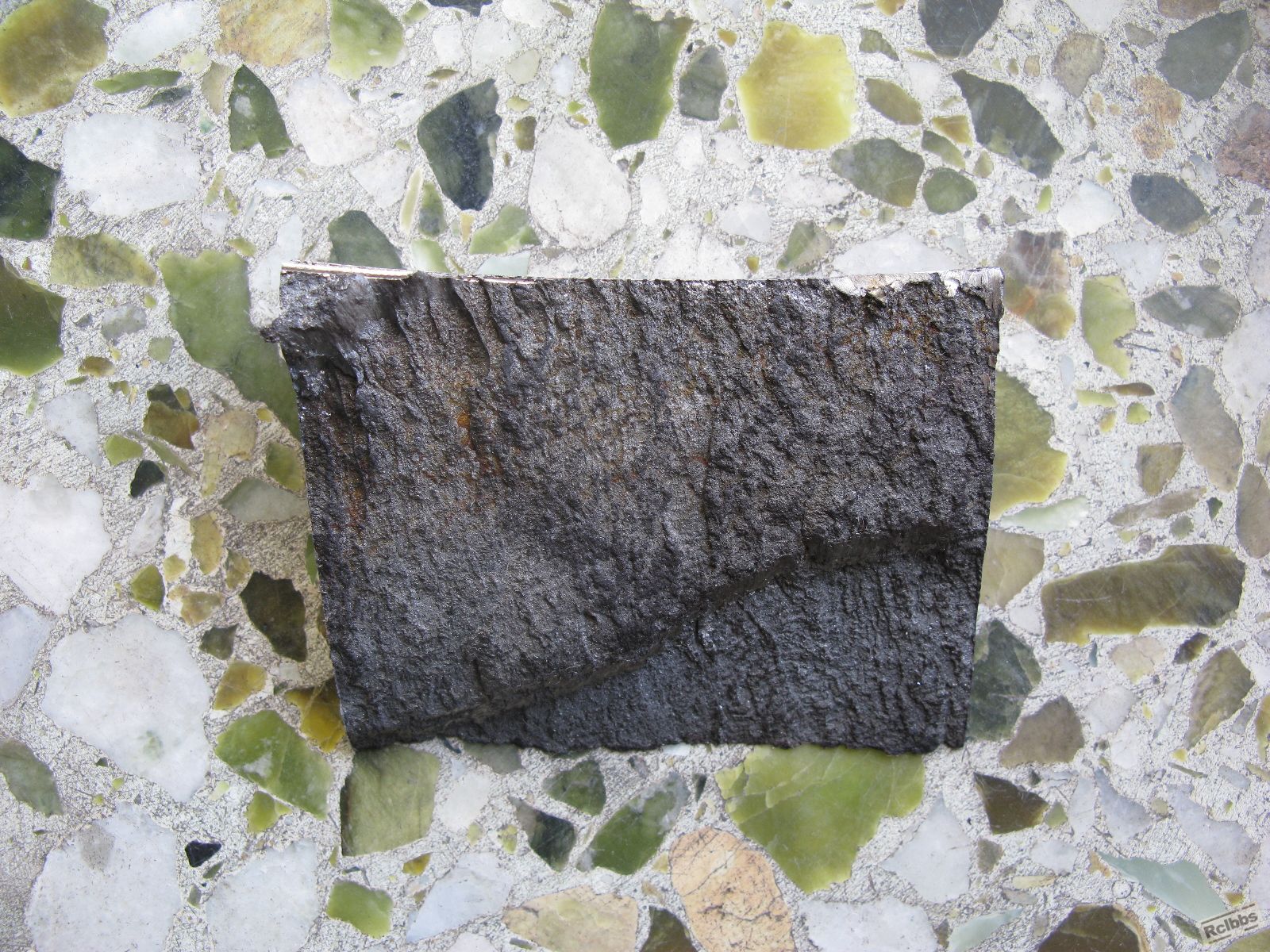

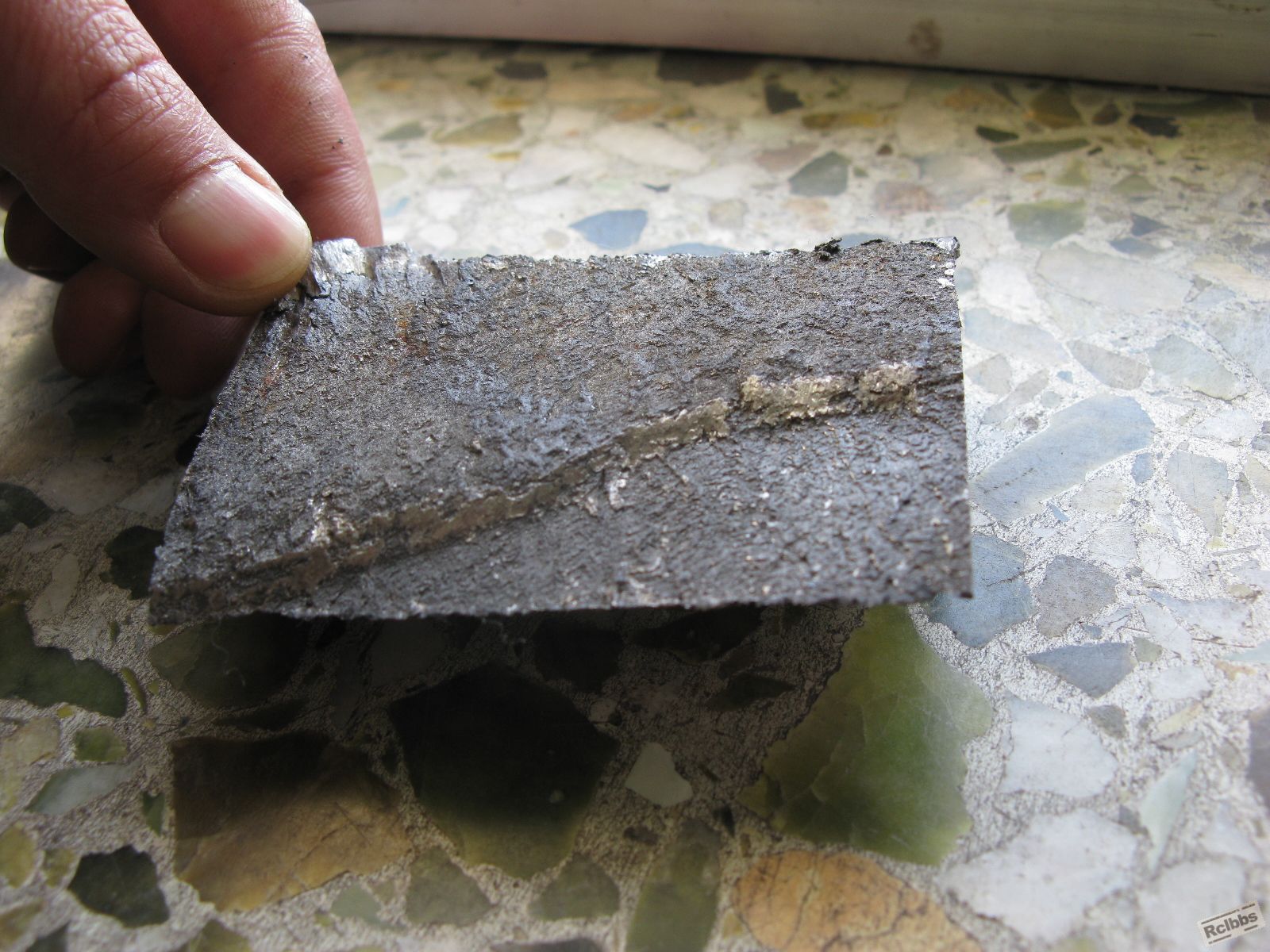

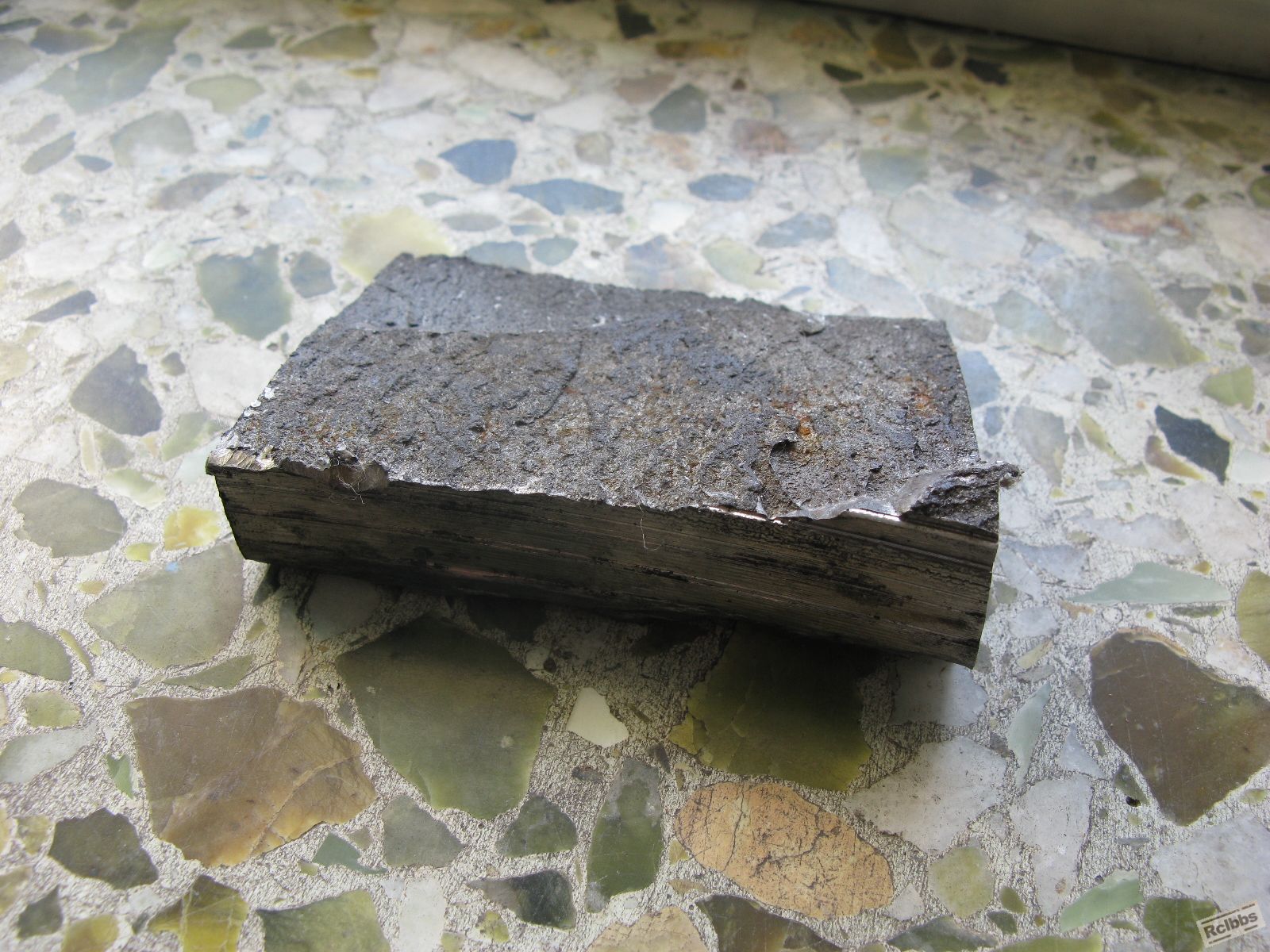

同一试块不同方向拍摄
请大家发表意见
本厂锻后退火交货
对方称加工后发现裂纹，该试块是产品端面气焊切取，环类锻件

chijunfeng · 发表于 2012-3-26 15:39:56

本帖最后由 chijunfeng 于 2012-3-30 08:29 编辑

如果金相分析的话是做断裂面还是断裂面的切面
成分C:0.02-0.07 Mn：0.3-1.0 Si：0.15-0.70 Cr：13.0-14.5 Ni：5.0-6.0 Mo：1.3-1.8
牌号FV520B
1100度退火
速度半分钟一毫米
650度回火

探伤合格后交货

据了解客户固溶处理加工后产生裂纹，初步分析是内应力没有消除，认为是客户热处理没有做好，现无法得到客户热处理工艺

请问高手该材质正确热处理工艺如何

wisher · 发表于 2012-3-26 16:42:27

建议作断裂面以及切面的两个金相,组合分析最好

chijunfeng · 发表于 2012-3-26 16:49:36

wisher 发表于 2012-3-26 16:42
建议作断裂面以及切面的两个金相,组合分析最好

嗯有道理~这个产品裂的吓人啊一米多直径，试样宽度基本都裂开了，方向端面到里孔，基本掉下来一圈

tangjincai · 发表于 2012-3-26 19:43:47

面积较大的台阶面好像有氧化色存在啊，如果是，则证明早就已经开裂了

ccfx99 · 发表于 2012-3-27 15:35:56

呵呵，乍一看还以为是块木头呢！不知道楼主想分析什么，这个裂纹应该产生在锻造过程中，楼主为什么不看看金相呢?另外有没有整个件的断裂形貌

chijunfeng · 发表于 2012-3-27 16:05:08

ccfx99 发表于 2012-3-27 15:35
呵呵，乍一看还以为是块木头呢！不知道楼主想分析什么，这个裂纹应该产生在锻造过程中，楼主为什么不看看金 ...

chijunfeng · 发表于 2012-3-27 16:06:53

ccfx99 发表于 2012-3-27 15:35
呵呵，乍一看还以为是块木头呢！不知道楼主想分析什么，这个裂纹应该产生在锻造过程中，楼主为什么不看看金 ...

这个是产品的外圆试块在裂纹垂直方向切取的如何判断是锻造原因产品探伤合格发货对方热处理之后加工发现

chijunfeng · 发表于 2012-3-27 16:12:28

本帖最后由 chijunfeng 于 2012-3-27 16:13 编辑

这个图片不是切取试块的产品，希望大家帮忙分析

chijunfeng · 发表于 2012-3-27 16:18:45

wisher 发表于 2012-3-26 16:42
建议作断裂面以及切面的两个金相,组合分析最好

这位师傅能问一下我那个试块加工后做金相能不能判断出裂纹原因

wisher · 发表于 2012-3-28 08:11:31

chijunfeng 发表于 2012-3-27 16:18
这位师傅能问一下我那个试块加工后做金相能不能判断出裂纹原因

金相作为辅助判断手段,不能说一定,我也不敢打保票一定可以找到原因
不过锻造后没有发现缺陷的话,建议结合热处理工艺进行综合分析

ccfx99 · 发表于 2012-3-28 10:47:24

chijunfeng 发表于 2012-3-27 16:05

看开裂处组织是否脱碳，及是否粗大

chijunfeng · 发表于 2012-3-28 10:49:35

ccfx99 发表于 2012-3-28 10:47
看开裂处组织是否脱碳，及是否粗大

金相结果明天出来，不过因为不是做的失效分析所以只能是组织形态构成

kaka · 发表于 2012-3-28 16:56:49

先观察裂纹的宏观与微观形态，再进行组织分析及其他。。。

申兴一 · 发表于 2012-3-30 11:05:08

这样的产品在网上也说不清楚，要看现场。
1.产品的工艺流程。
2.开裂的方向（外向里，还是里面向外开裂的）
3.产品经过什么样的热处理。
4.加热方式冷却方式。
5.产品结构和大小。

chijunfeng · 发表于 2012-3-30 11:21:42

申兴一发表于 2012-3-30 11:05
这样的产品在网上也说不清楚，要看现场。
1.产品的工艺流程。
2.开裂的方向（外向里，还是里面向外开裂的 ...

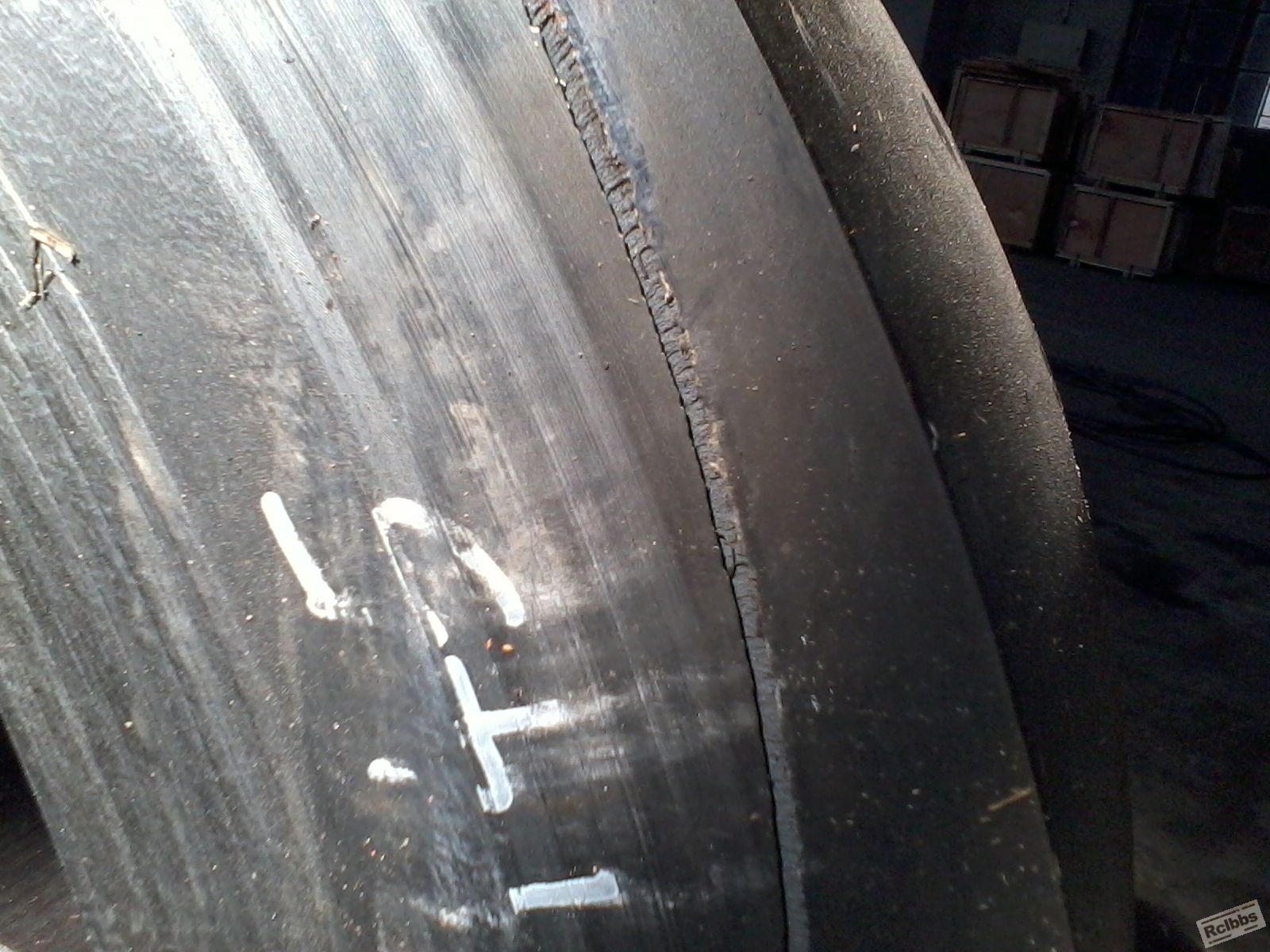

7楼照片是产品的外圆端面，那一道裂纹一直裂进里孔试块就是这个产品切下来的，垂直裂纹的方向焊切的，由于已经裂透了，切了两条之后试块就掉下来了
1100度退火
速度半分钟一毫米
650度回火

探伤合格后交货
据了解客户应该是做的固溶处理
产品大约一米多直径200-300mm厚，环类锻件

chijunfeng · 发表于 2012-3-30 11:24:25

申兴一发表于 2012-3-30 11:05
这样的产品在网上也说不清楚，要看现场。
1.产品的工艺流程。
2.开裂的方向（外向里，还是里面向外开裂的 ...

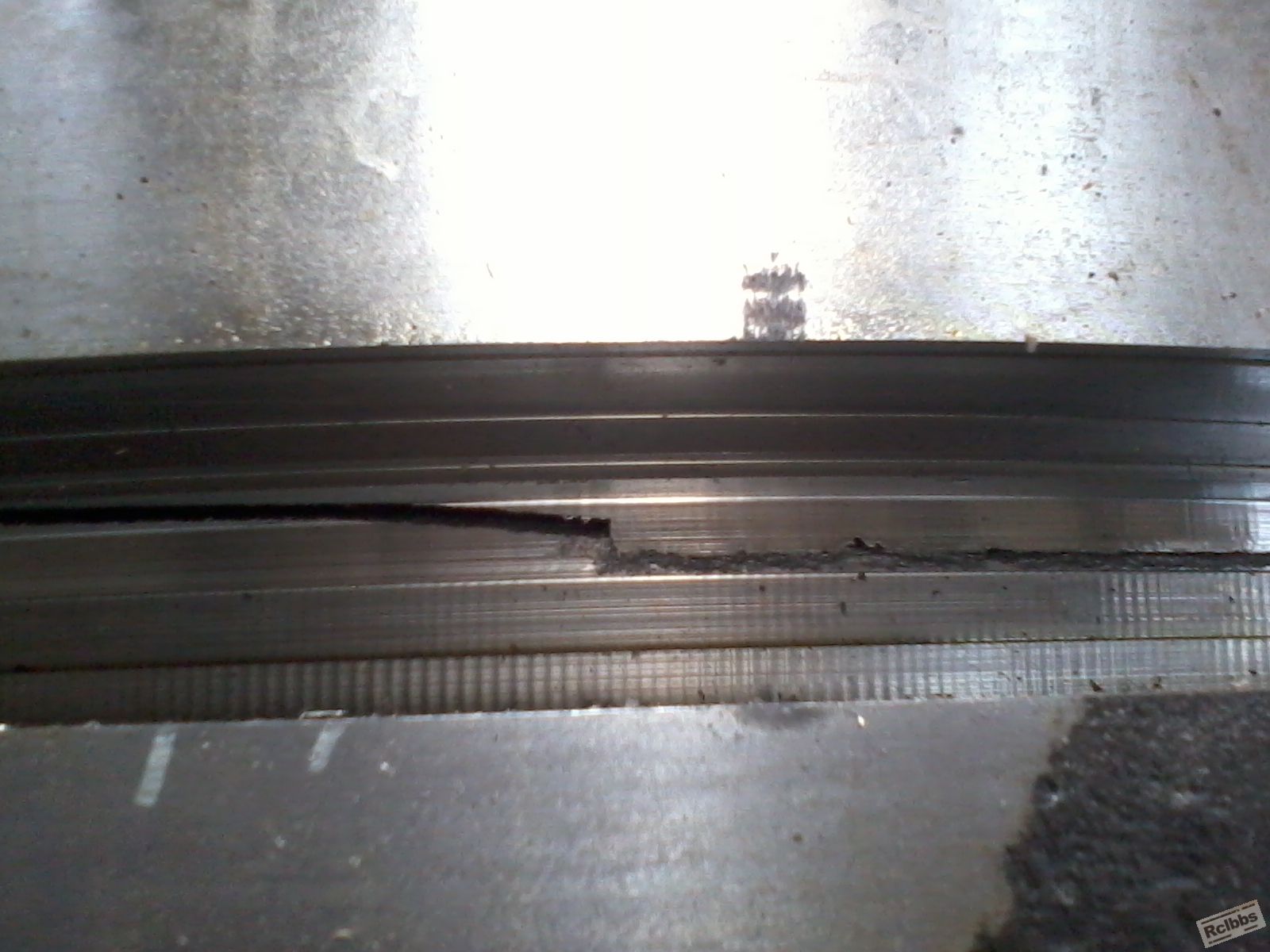

9楼照片也是一批产品同样问题，值得注意的是，加工痕迹完整，之后裂开

申兴一 · 发表于 2012-3-30 12:00:35

你们的产品多大？

chijunfeng · 发表于 2012-3-30 12:06:14

申兴一发表于 2012-3-30 12:00
你们的产品多大？

大约1400mm外圆250-350mm厚

申兴一 · 发表于 2012-3-30 12:46:19

加热速度快了也会引起开裂的。特别是大的肉厚的产品。
