真空井式炉均匀性问题

hehewangrui · 发表于 2012-5-30 13:08:53

直径1.8m 深度2.5m的真空退火井式炉的风机应该是多少转的？功率选多大的？
挡风板的形状是平的好还是锥形的好？
料框中间的立柱有开孔，一共有两个，是大点好还是小点好呢？
导风筒是直接落在炉底还是与支撑扇形板有一定的距离呢？下面间隙大影响风的循环吗？

hehewangrui · 发表于 2012-5-30 13:30:05

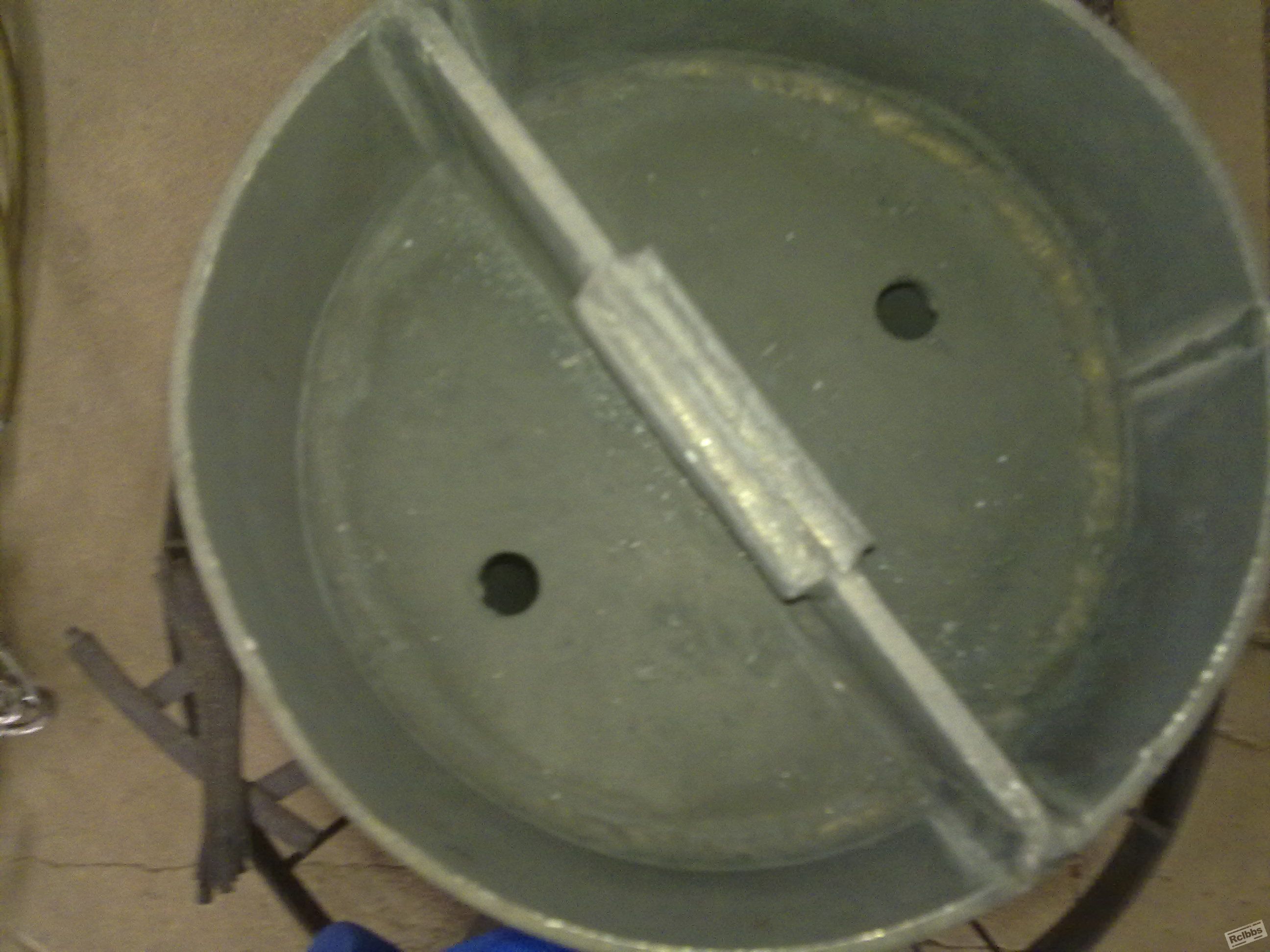

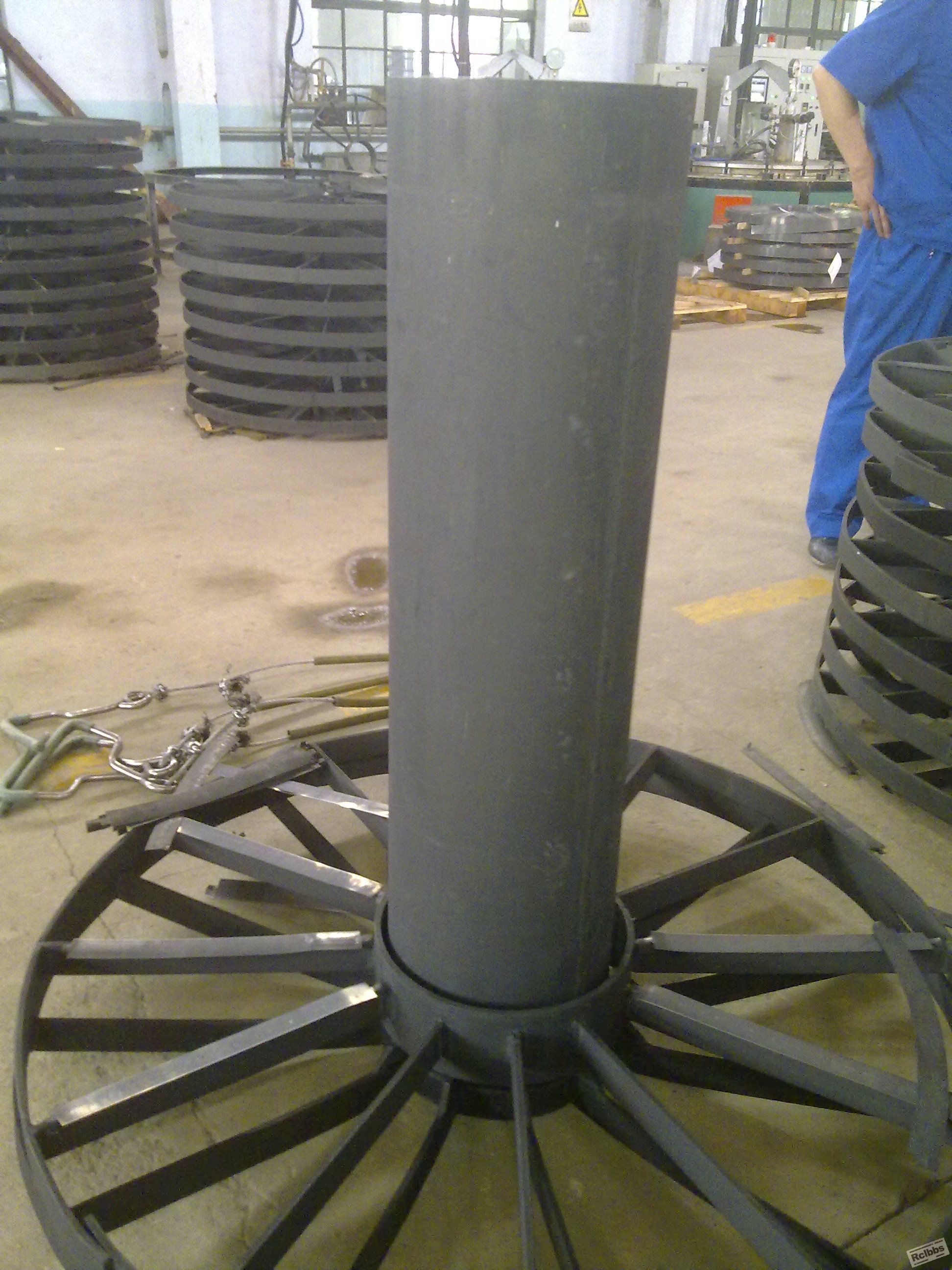

我厂料框的立柱图片，上面的开孔能不能扩大一些？

djh088 · 发表于 2012-5-30 13:44:18

直径1.8m 深度2.5m的真空退火井式炉的风机应该是960-1450转的？功率选5.5-7.5的？
挡风板的形状是是锥形的好
料框中间的立柱有开孔，一共有两个，是大点好（从照片来看，你的料框设计有问题）
导风筒是直接落在炉底还是与支撑扇形板有一定的距离间隙大约跟风道的尺寸相当。。。。

hfslf · 发表于 2012-5-30 20:48:38

居然是真空炉，风扇有何用？几乎没有气体如何形成对流?

hehewangrui · 发表于 2012-5-30 21:15:17

djh088 发表于 2012-5-30 13:44
直径1.8m 深度2.5m的真空退火井式炉的风机应该是960-1450转的？功率选5.5-7.5的？
挡风板的形状是是锥形 ...

我们厂的工件的环形的厚度在30mm左右，周长比料框小一点，一炉装10个，这样的工件放进去以后能形成气流的循环吗？

djh088 · 发表于 2012-5-30 22:01:11

你这是预抽真空井式炉，用作退火，虽然叫真空，但实际生产过程中是充保护气的，我猜的对不对。。。。

hehewangrui · 发表于 2012-5-30 22:03:03

djh088 发表于 2012-5-30 22:01
你这是预抽真空井式炉，用作退火，虽然叫真空，但实际生产过程中是充保护气的，我猜的对不对。。。。

对呀，你还没回答我的问题呢

djh088 · 发表于 2012-5-30 22:06:16

这个炉子既然装有风扇，就有对流系统，你这个料框的柱上也应该钻孔，那两个小孔位置直接割成一个大孔，效果会好些。。。。

hehewangrui · 发表于 2012-5-30 22:10:14

djh088 发表于 2012-5-30 22:06
这个炉子既然装有风扇，就有对流系统，你这个料框的柱上也应该钻孔，那两个小孔位置直接割成一个大孔，效果 ...

我后来看了一下扇形的支撑座，料框底部完全压在上面，根本过不去风的开再大也没什么用，我觉得。
我们厂的工件内径比较小啊，几乎跟哪个立柱差不多了，不知道风能从哪里上去呢

djh088 · 发表于 2012-5-30 22:12:24

本帖最后由 djh088 于 2012-5-30 22:12 编辑

这就对了，所以你的把料框改造一下。。。。

hehewangrui · 发表于 2012-5-30 22:28:38

djh088 发表于 2012-5-30 22:12
这就对了，所以你的把料框改造一下。。。。

怎么改啊？把立柱弄细一点？

yifei8779 · 发表于 2012-12-8 09:44:30

把立柱做细点效果更好，料层与层之间有间隙不？

bewinkmx · 发表于 2012-12-7 18:21:10

跟前辈们学习学习，为今后的工作积累经验
