请各位判断一下，网状组织是碳化物还是铁素体？

bainite · 发表于 2012-6-7 23:17:34

我觉得应该是铁素体，你可以在扫描电镜下看看，如果是碳化物的话应该可以看到不连续的颗粒状的

scqlww · 发表于 2012-6-7 22:40:33

个人认为是网状铁素体，打一下显微硬度就可以确认

漫步人生路 · 发表于 2012-6-7 21:38:12

经常看金相的人，一看很明显是心部铁素体。

漫步人生路 · 发表于 2012-6-7 21:42:59

两侧是铁素体，是因为淬火未淬透，形成大量游离铁素体。导致应力集中爆发，形成淬火开裂。

mingxingjf · 发表于 2012-6-7 20:51:26

我觉得是铁素体！！！！！！

lovestar88 · 发表于 2012-6-7 20:22:42

这个组织就是网状铁素体

nel1982 · 发表于 2012-6-7 18:00:25

根据周围的组织判断应该是网状铁素体，尤其是其含碳量比较低，不可能出现网状碳化物，除非材料成分严重不均匀

julei · 发表于 2012-6-7 17:21:39

网状铁素体，奥氏体化温度高，冷却的时候速度快

huagp · 发表于 2012-6-7 17:01:16

网状铁素体，偏析较严重，可能是形成淬火裂纹的原因。

taiyangdao · 发表于 2012-6-7 15:07:15

您用低倍看看有没有组织偏析现象，如果有偏析就是因为成分不均造成的淬火裂纹，如果没有偏析就是裂纹两侧有这样的网状组织，有可能就是裂纹两侧有不完全脱碳现象

rockcheckwgd · 发表于 2012-6-7 12:00:45

本帖最后由 rockcheckwgd 于 2012-6-7 12:02 编辑

应该是网状铁素体，如果是网状渗碳体，这么粗的话，附近一般会有碳化物颗粒。楼主的零件形状及裂纹位置如何，影响别人的分析，希望告知。
附图为我所说的网状渗碳体+碳化物颗粒

r_lyy · 发表于 2012-6-7 12:01:25

我觉得是铁素体！！！！！！

muzhi22 · 发表于 2012-6-7 10:08:05

请问每个零件的裂纹位置都一样吗？

qlf_126 · 发表于 2012-6-7 08:47:45

感觉裂纹两侧的网状形貌与一般网状铁素体的形貌还是有点区别！
个人建议：LZ测试下裂纹两侧具有网状组织的显微硬度及正常区域的显微硬度，即可断定是不是热处理前造成了材料中碳化物的偏析，从而引起了淬火裂纹！
一家之言仅供参考！！！

何柬松 · 发表于 2012-6-6 21:50:31

调质前该处有可能偏析较严重。
建议放低倍全貌照片上来。
再检验几个原材料看看。

leomet · 发表于 2012-6-6 20:49:49

本帖最后由 leomet 于 2012-6-6 20:56 编辑

lph 发表于 2012-6-6 20:07
此种组织怎么形成的呢？不能单纯的说冷速缓慢造成的；此材料为调质处理（调质前未预备热处理），淬火裂纹， ...

They look like carbide to my eyes.
注意其浮凸形貌.

lph · 发表于 2012-6-6 20:07:25

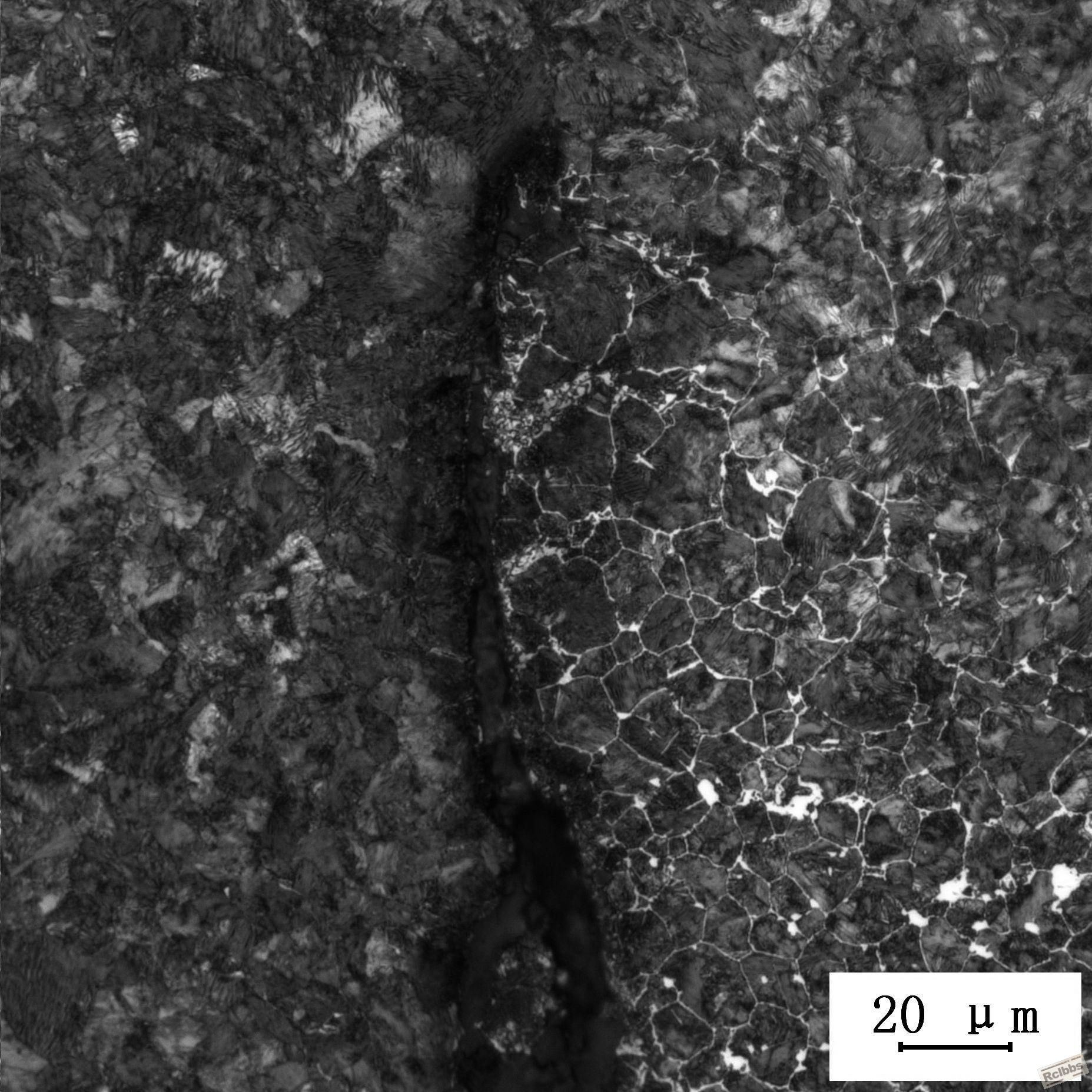

此种组织怎么形成的呢？不能单纯的说冷速缓慢造成的；此材料为调质处理（调质前未预备热处理），淬火裂纹，而且只在裂纹两侧出现网状组织，其他地方正常，有没有可能碳化物偏析？此种材料已经做了许多年，工艺一样，以前虽有淬火裂纹出现，但裂纹两侧组织正常，为回火索氏体；此次热处理出现了大批量的淬火裂纹，而且所剖切的五个试样中裂纹两侧均出现网状组织，材料的热处理工艺为890水淬+480回火水冷，网状组织如何出现的如果按照铁素体讲不通，而且网状晶粒内部为回火索氏体，请各位赐教！

archmage · 发表于 2012-6-6 19:34:08

对这个材料不了解，但是个人认为是铁素体！这个含炭量要什么样的条件才会形成网状碳化物啊！

MYG · 发表于 2012-6-6 19:26:25

网状铁素体。-----------------

lph · 发表于 2012-6-6 18:30:37

热轧钢棒，调质处理。

		自动登录	找回密码
密码			免费注册

[求助] 请各位判断一下，网状组织是碳化物还是铁素体？

本帖子中包含更多资源

点评
