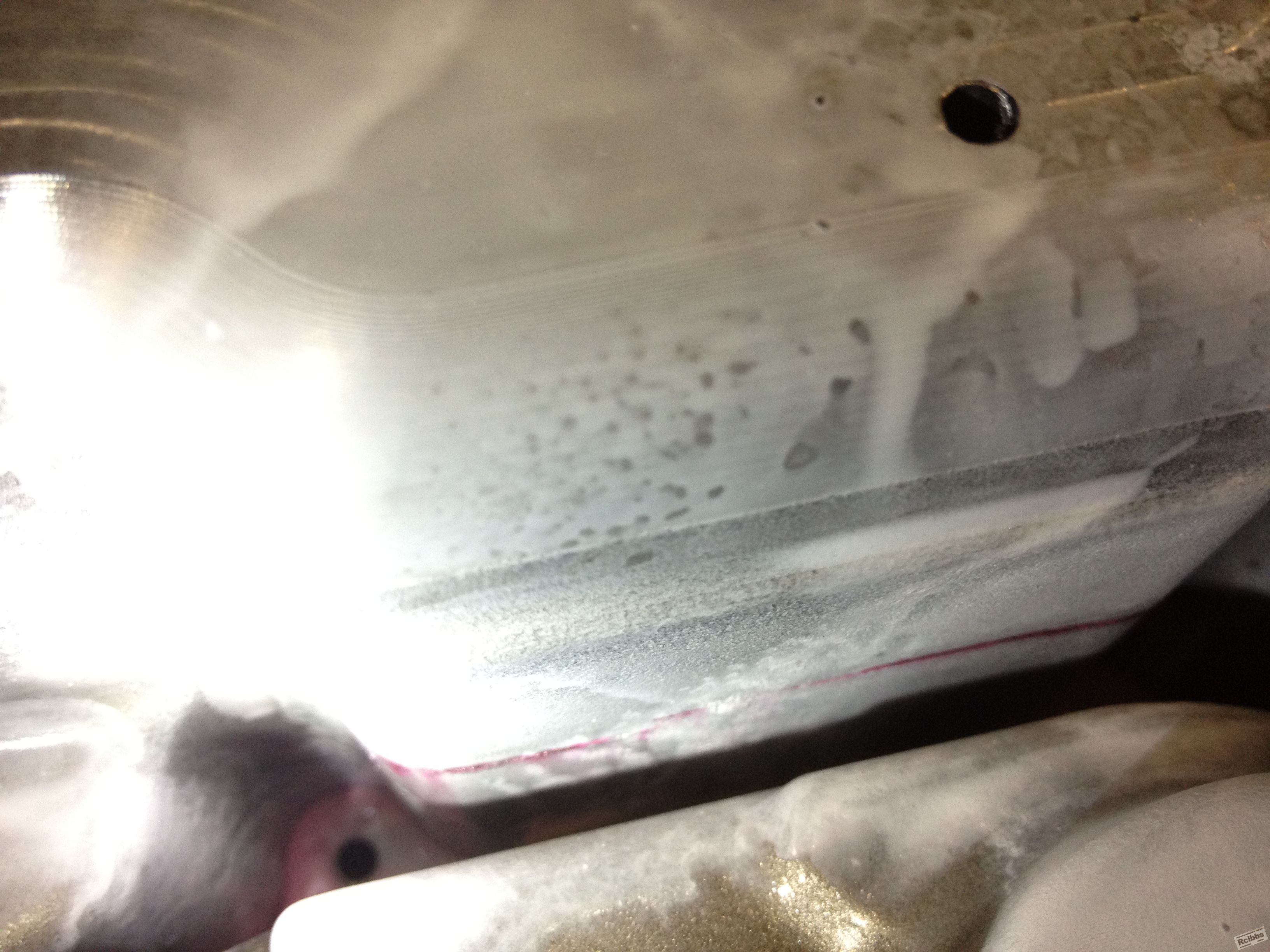

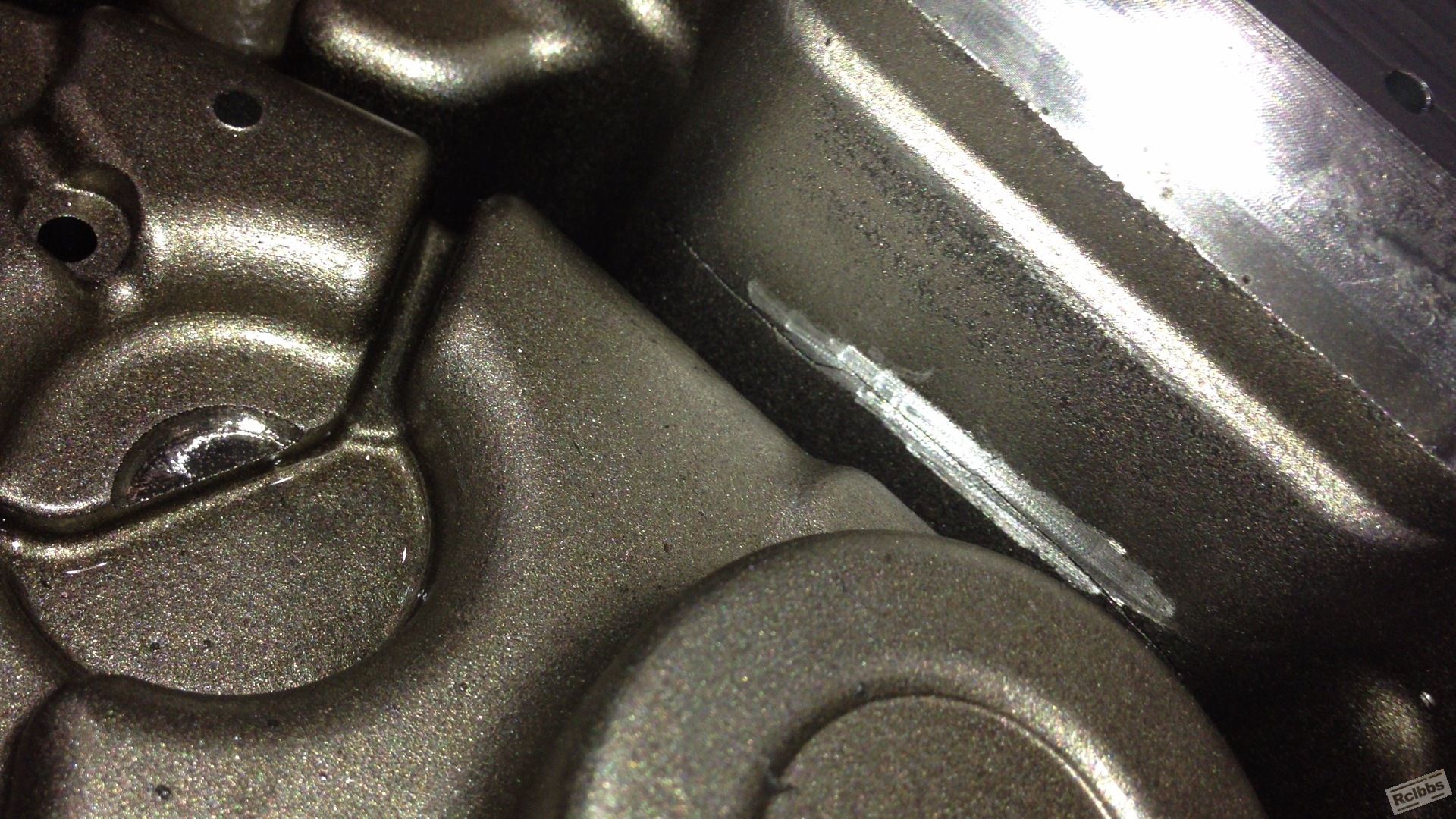

大家看一下, 这个模具是如何开裂的. 原因是什么.

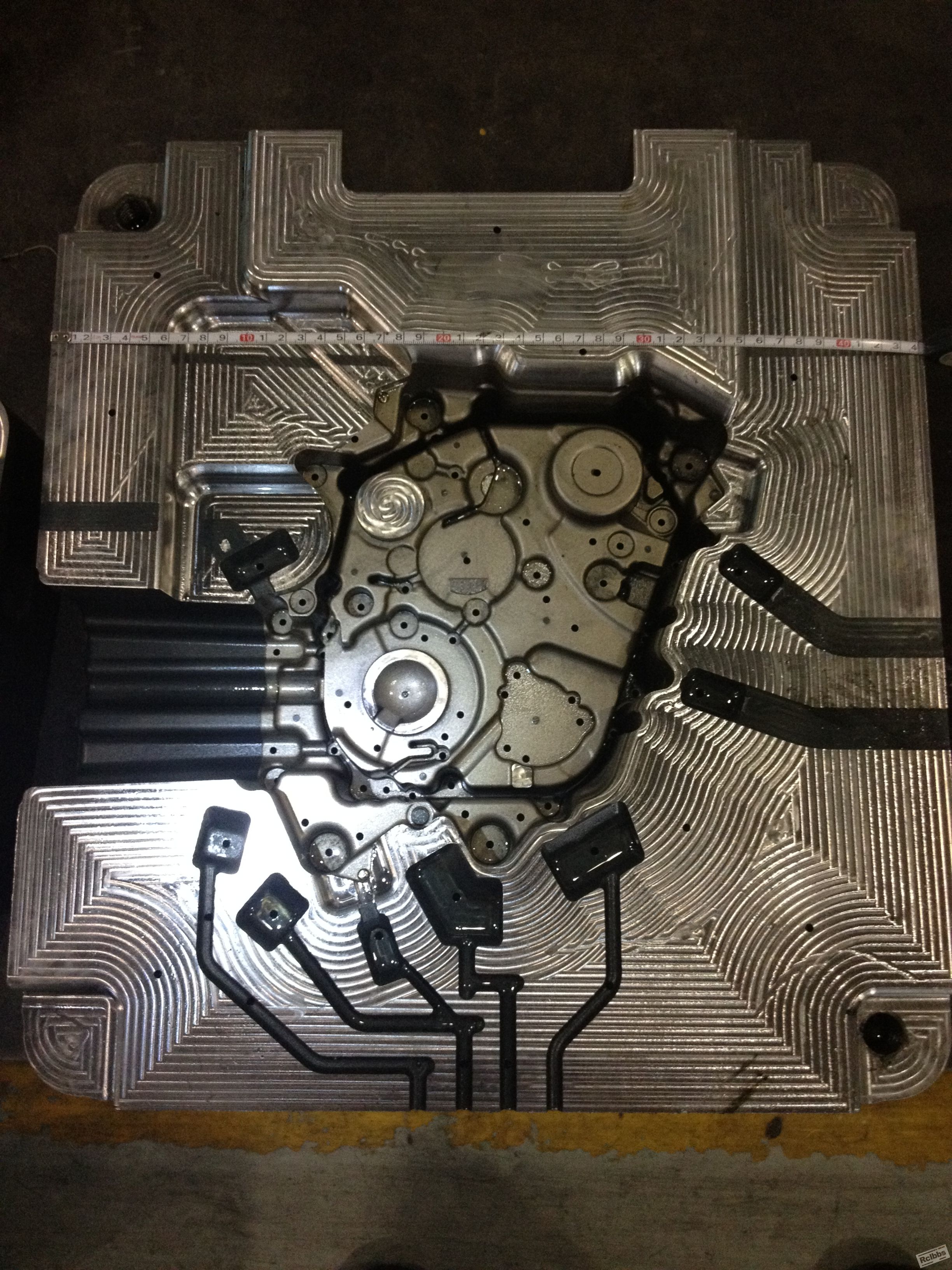

加工工序是粗加工, 热处理, 粗放电, 精放电. 然后就发现了裂缝. 好大的一块模具啊.







本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x

签到天数: 1426 天

[LV.10]以坛为家III

发表于 2012-6-18 21:09:20 | 显示全部楼层
深层放电加工,破坏原来工件上的应力平衡.放电的组织影响与工件的残余应力的配合,形成了裂纹.

当然,模具内部的组织估计也有点问题.

评分

参与人数 1热处理币 +10 收起 理由
所以因为 + 10 感谢支持!

查看全部评分

签到天数: 10 天

[LV.3]偶尔看看II

发表于 2012-6-18 21:24:16 | 显示全部楼层
你是什么材料、热处理工艺是怎样,硬度是多少?

签到天数: 471 天

[LV.9]以坛为家II

发表于 2012-6-18 23:15:16 | 显示全部楼层
  什么是放电加工?谢谢指教

签到天数: 21 天

[LV.4]偶尔看看III

 楼主| 发表于 2012-6-19 09:51:44 | 显示全部楼层
刘S 发表于 2012-6-18 21:24
你是什么材料、热处理工艺是怎样,硬度是多少?

我这个是H13材料, 工艺是1025度保温并淬火, 三次回火, 硬度做到46-48HRC.

签到天数: 21 天

[LV.4]偶尔看看III

 楼主| 发表于 2012-6-19 09:53:37 | 显示全部楼层
shenfuhai 发表于 2012-6-18 21:09
深层放电加工,破坏原来工件上的应力平衡.放电的组织影响与工件的残余应力的配合,形成了裂纹.

当然,模具内 ...

谢谢!
什么是深层放电加工.是不是说电流很大, 产生了白亮层啊?
这个深层放电加工, 能够形成这么大的力吗?  我已经做了三次回火的, 怎么还有这么大的力并形成裂缝.

签到天数: 1426 天

[LV.10]以坛为家III

发表于 2012-6-19 19:15:24 | 显示全部楼层
本帖最后由 shenfuhai 于 2012-6-19 19:21 编辑

白亮层是必然产生的,关紧是那么深的槽一直用火花打出来,亏客户想的出啊.因为这样以来就破坏了工件回火后形成的应力平衡.
客户可以改变下加工方法,可以粗成型,,然后火花清角成型就减少火花加工深度,损坏基体应力分布就减少了.

签到天数: 10 天

[LV.3]偶尔看看II

发表于 2012-6-19 22:05:52 | 显示全部楼层
本帖最后由 刘S 于 2012-6-19 22:07 编辑
jackson 发表于 2012-6-19 09:51
我这个是H13材料, 工艺是1025度保温并淬火, 三次回火, 硬度做到46-48HRC.


不知道回火时间够不够这个硬度因该是600左右回火每次回火因不少于3.5小时,也有可能电火花加工量大了。仅个人意见!

该用户从未签到

发表于 2012-6-19 22:17:09 | 显示全部楼层
这是用户后续加工过程中摔裂的!!!

签到天数: 21 天

[LV.4]偶尔看看III

 楼主| 发表于 2012-6-20 08:53:37 | 显示全部楼层
shaod 发表于 2012-6-19 22:17
这是用户后续加工过程中摔裂的!!!

谢谢指导. 这个说法不敢直接和生产部的人去讲, 怕得罪他们, 因为拿不出证据.

可以从哪些方面找到一些线索来证实一下呢?

签到天数: 21 天

[LV.4]偶尔看看III

 楼主| 发表于 2012-6-20 08:57:31 | 显示全部楼层
刘S 发表于 2012-6-19 22:05
不知道回火时间够不够这个硬度因该是600左右回火每次回火因不少于3.5小时,也有可能电火花加工量大了。 ...

回火时间不下于6小时. 电火花加工量无从考证啊, 痛苦中.......

该用户从未签到

发表于 2012-6-20 17:26:47 | 显示全部楼层
jackson 发表于 2012-6-20 08:53
谢谢指导. 这个说法不敢直接和生产部的人去讲, 怕得罪他们, 因为拿不出证据.

可以从哪些方面找到一些线 ...

可以这样说,这件模具我的热处理是充分的,出厂检验合格,没有缺陷。
粗放电时应该是好的,否则,这么大的裂纹你也不会继续做下去啊?!
粗放电这么恶劣的加工环境都没有引起这么严重的损坏,那精放电就会形成么?当然不会了!
估计这时候会有人估计搞破坏吧???手段实在的高!!!

该用户从未签到

发表于 2012-6-20 17:32:59 | 显示全部楼层
回火温度与时间是不是没有配合好,还有事电加工的应力变形较大引起的

签到天数: 21 天

[LV.4]偶尔看看III

 楼主| 发表于 2012-6-20 17:36:22 | 显示全部楼层
shaod 发表于 2012-6-20 17:26
可以这样说,这件模具我的热处理是充分的,出厂检验合格,没有缺陷。
粗放电时应该是好的,否则,这么大 ...

专家说的似乎还挺有道理的, 从逻辑上来说是成立的.



该用户从未签到

发表于 2012-6-20 18:37:27 | 显示全部楼层
这就够了,至于如何忽悠那就是你的事情了,思路如此而已

签到天数: 10 天

[LV.3]偶尔看看II

发表于 2012-6-20 19:01:01 | 显示全部楼层
shaod 发表于 2012-6-20 17:26
可以这样说,这件模具我的热处理是充分的,出厂检验合格,没有缺陷。
粗放电时应该是好的,否则,这么大 ...

此裂纹因该在粗放电时就产生了,只是操作者大意没发现罢了!这种事情不要太多了,往往当产品做出来后才发现有裂纹

该用户从未签到

发表于 2012-6-20 22:07:25 | 显示全部楼层
本帖最后由 shaod 于 2012-6-20 22:14 编辑
刘S 发表于 2012-6-20 19:01
此裂纹因该在粗放电时就产生了,只是操作者大意没发现罢了!这种事情不要太多了,往往当产品做出来后才发 ...


大意???说不过去!你觉得呢?·········

关键是:如果是我热处理的裂纹你就不会再继续电加工下去了,这么明显的裂纹你看不到么?

该用户从未签到

发表于 2014-3-25 08:50:35 | 显示全部楼层
图片怎么看不到啊???
