疲劳试验8万次失效件断口图片

超越1016 · 发表于 2013-12-24 15:55:32

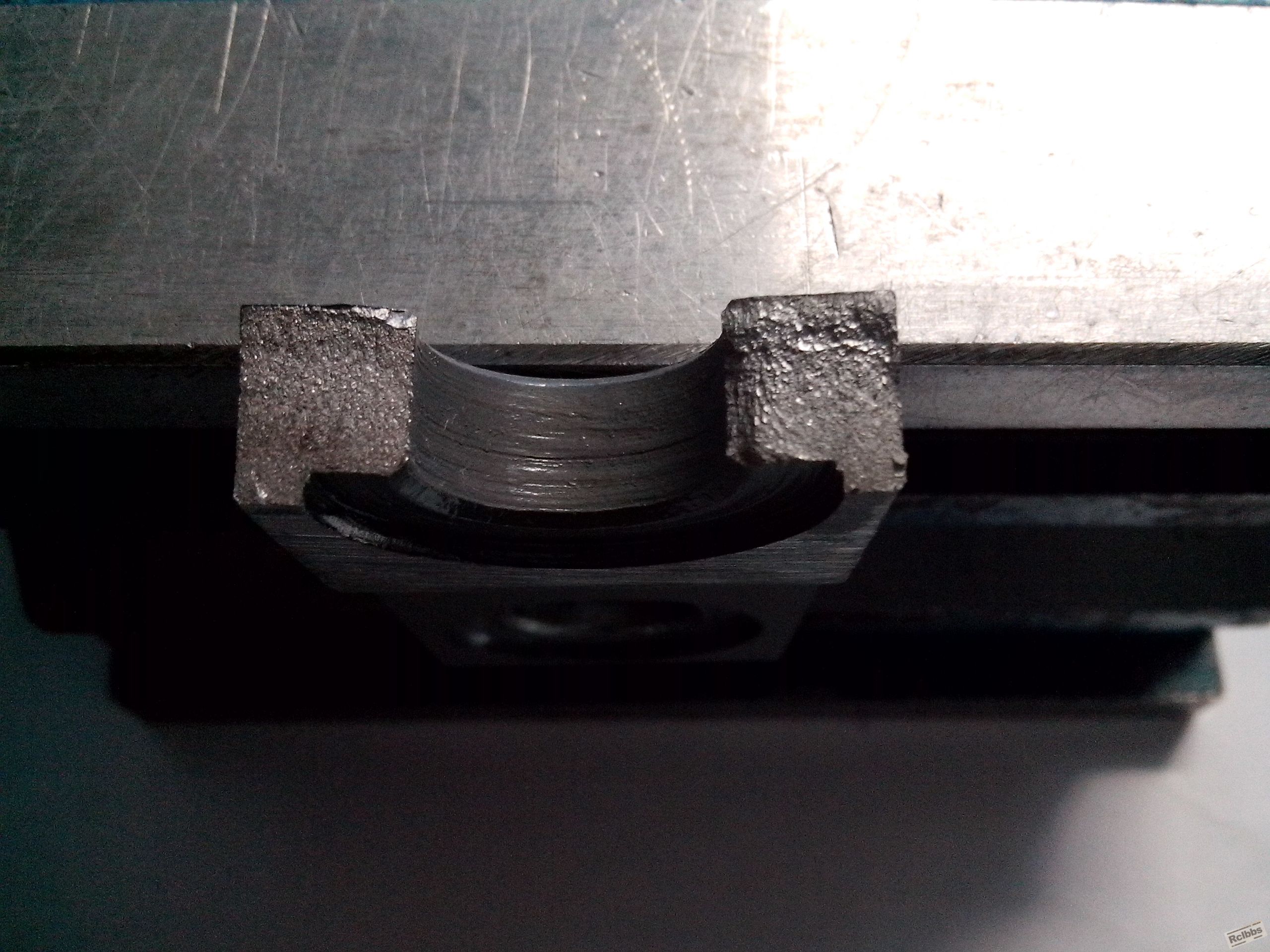

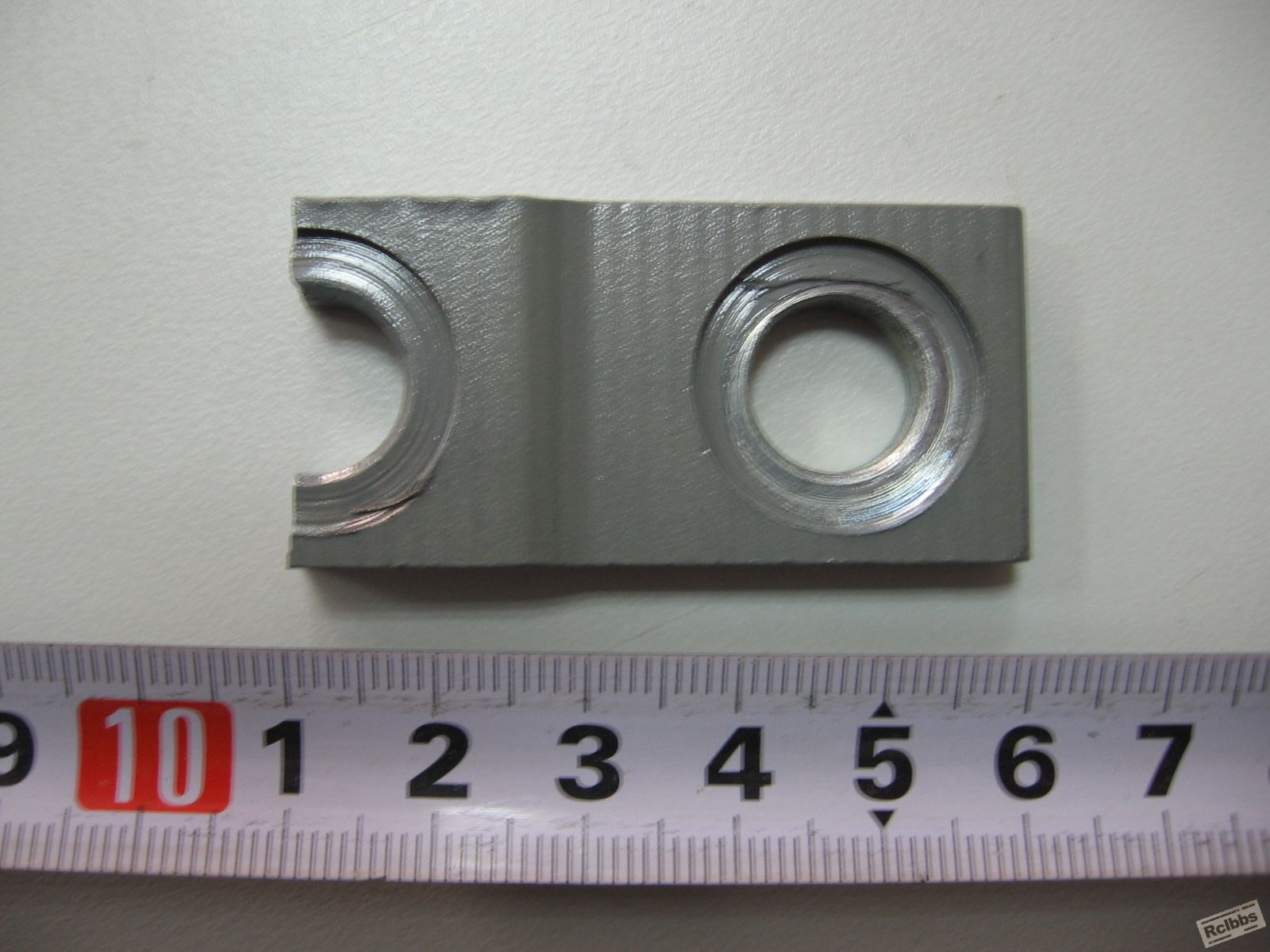

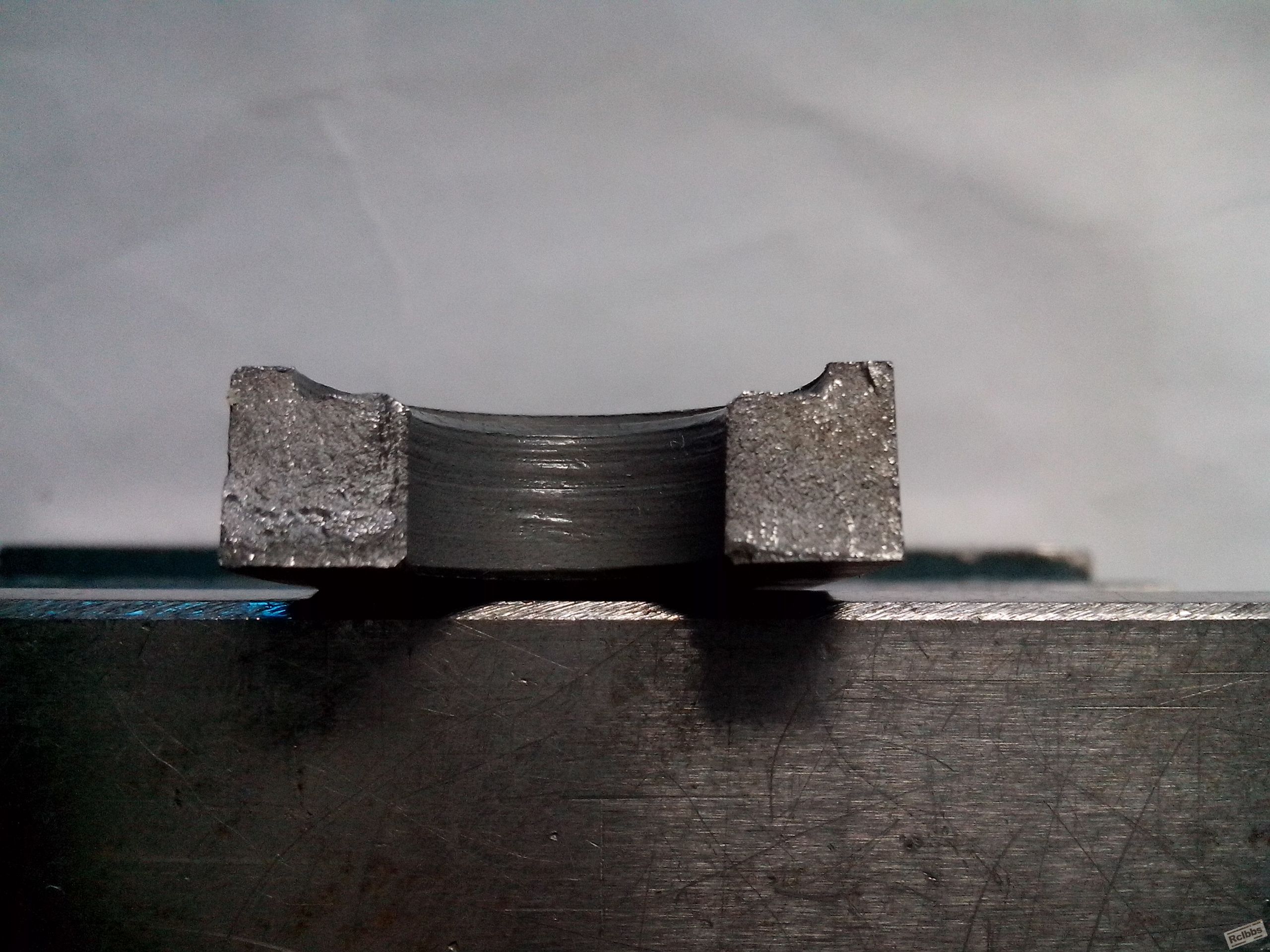

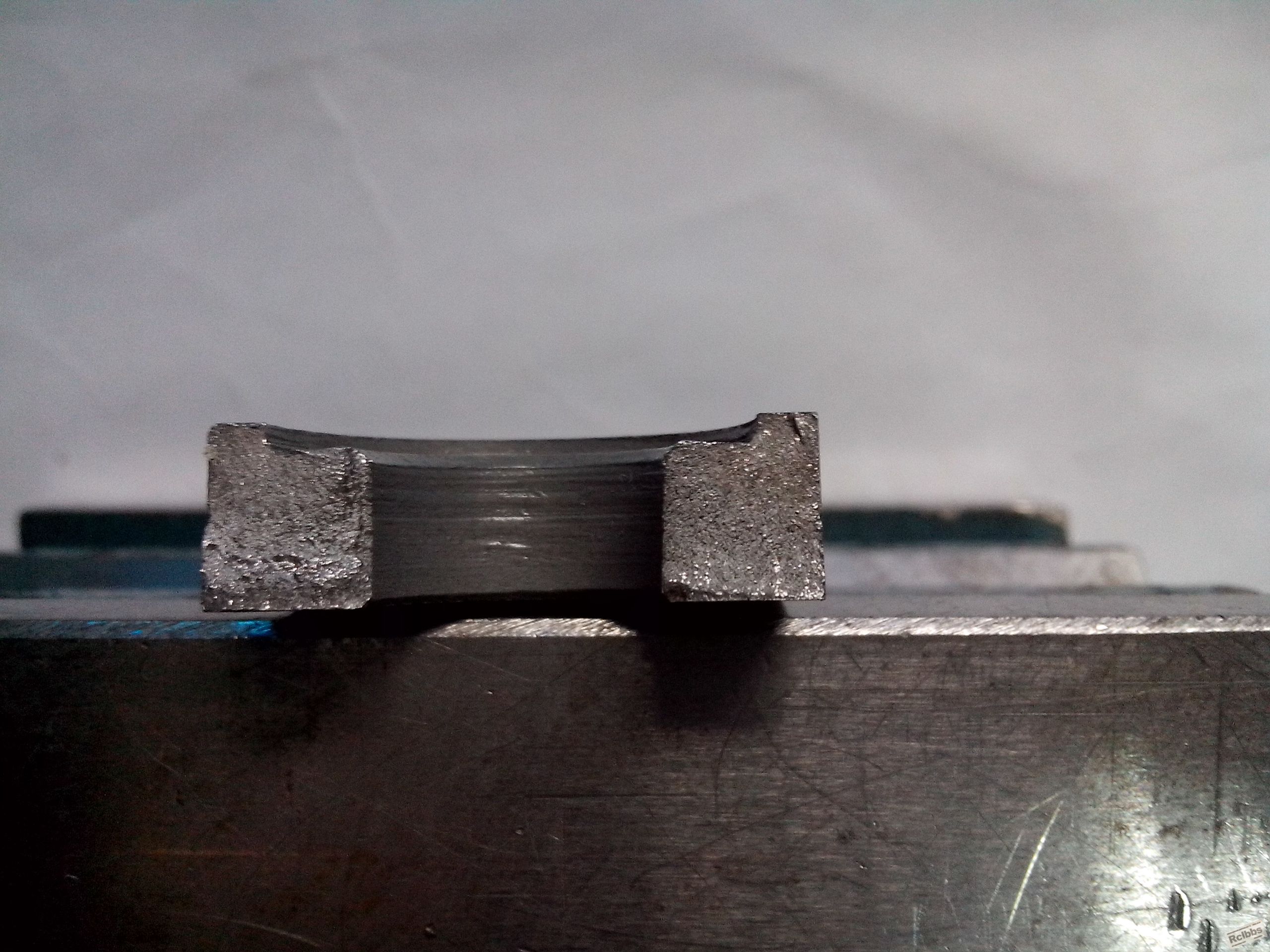

材料：45#钢，疲劳试验84000各循环后断裂

超越1016 · 发表于 2013-12-25 09:29:15

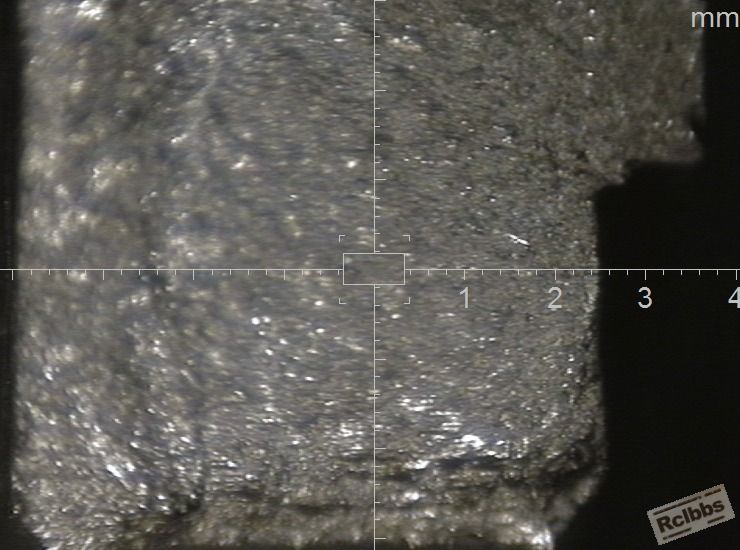

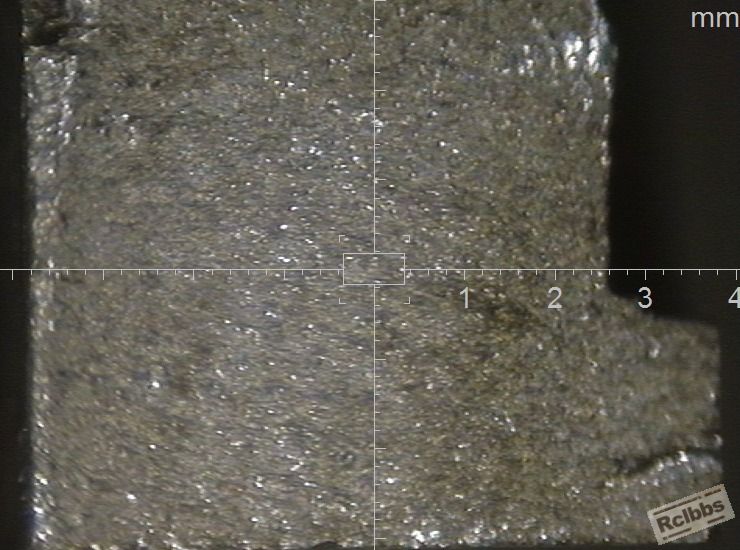

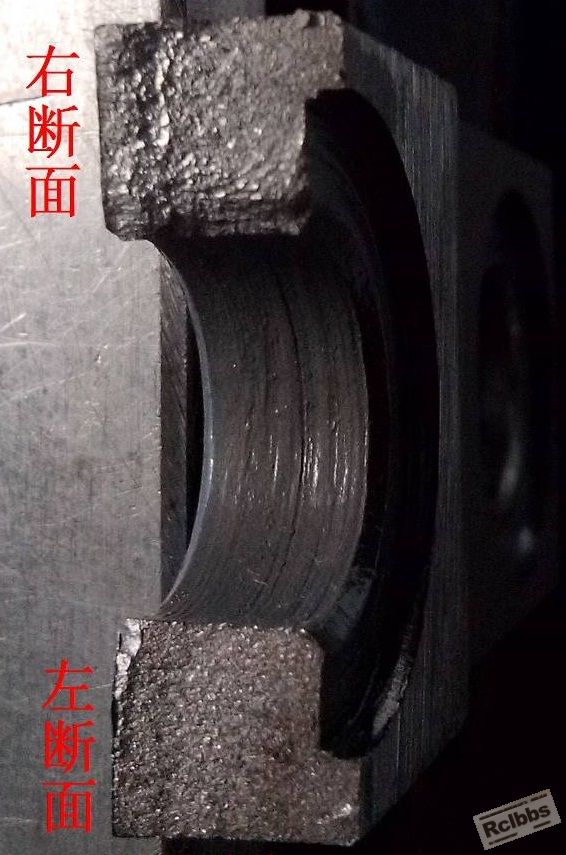

补2张20X左、右断口的图片，设备条件有限不太清晰，请大家多指点！

chg1555 · 发表于 2013-12-25 09:31:11

如果用体视显微镜,那断口形貌质量会更好.

紫琅人 · 发表于 2013-12-25 13:22:47

从材料宏观断口来看，觉得有偏析现象，请楼主提供相关的热处理状况，金相组织情况，必要可以提供断口电镜扫描等查验

超越1016 · 发表于 2013-12-25 14:44:32

紫琅人发表于 2013-12-25 13:22
从材料宏观断口来看，觉得有偏析现象，请楼主提供相关的热处理状况，金相组织情况，必要可以提供断口电镜扫 ...

钢厂提供的型钢原材料，具体参数不详。检测化学成分:C 0.493 Si 0.290 Mn 0.593 P 0.025 S 0.009

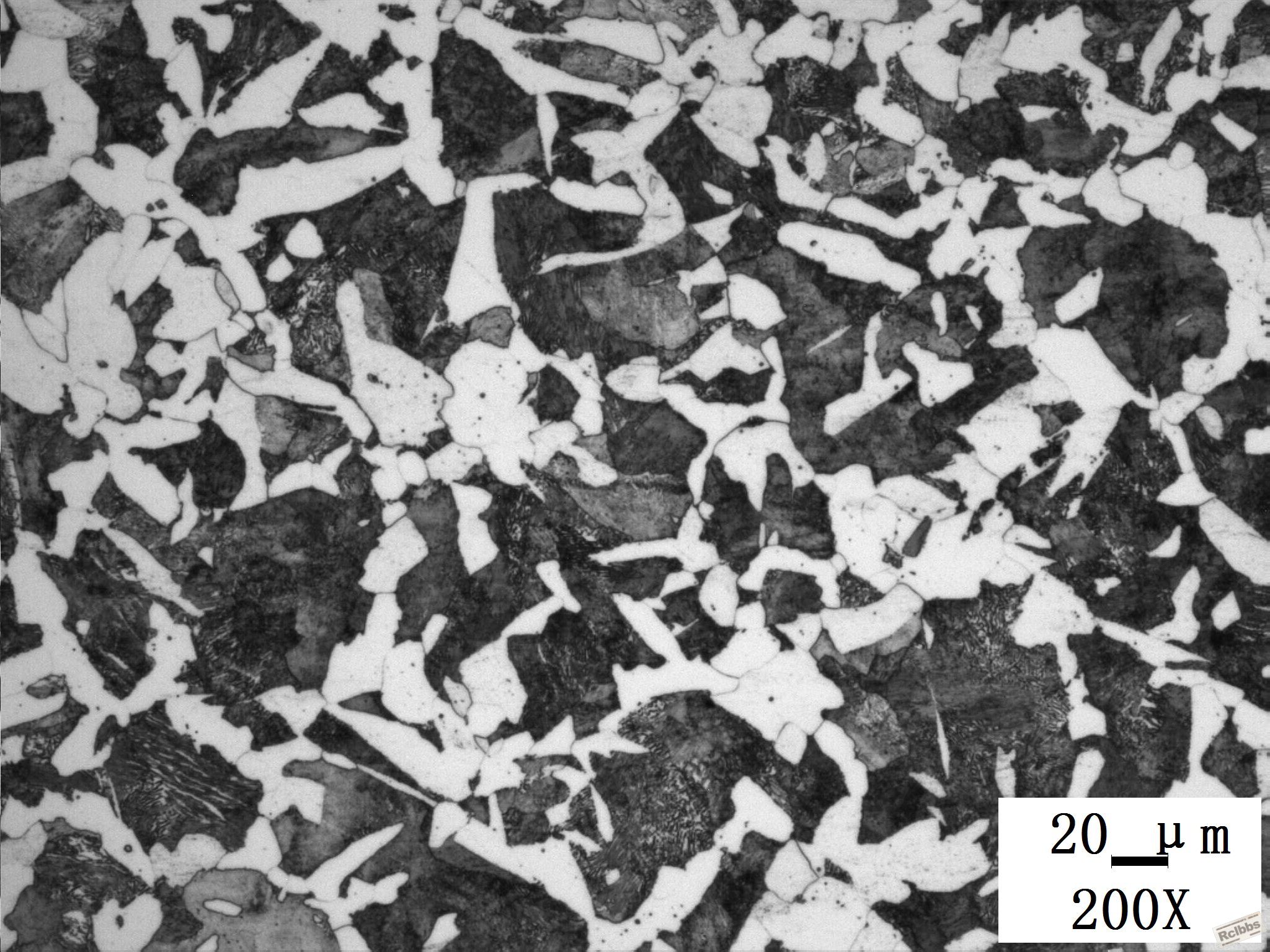

组织200X

超越1016 · 发表于 2013-12-26 12:41:10

紫琅人发表于 2013-12-25 13:22
从材料宏观断口来看，觉得有偏析现象，请楼主提供相关的热处理状况，金相组织情况，必要可以提供断口电镜扫 ...

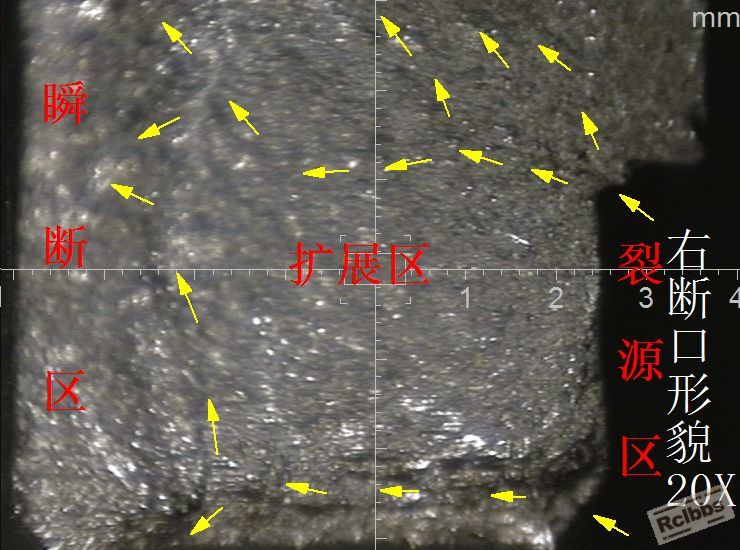

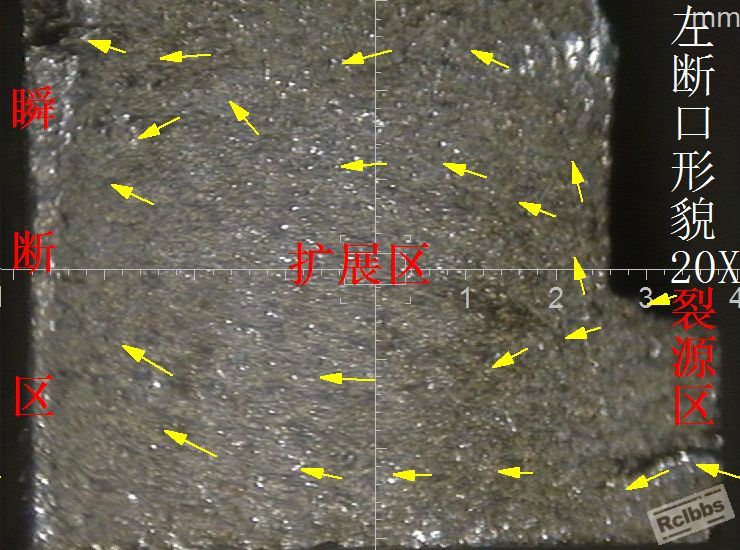

初步判断结果，请指点，谢谢！

超越1016 · 发表于 2013-12-27 09:35:01

失效件分析，请专家诊断

紫琅人 · 发表于 2013-12-28 23:03:04

本帖最后由紫琅人于 2013-12-28 23:16 编辑

超越1016 发表于 2013-12-25 14:44
钢厂提供的型钢原材料，具体参数不详。检测化学成分:C 0.493 Si 0.290 Mn 0.593 P 0.025 S 0.009
组织2 ...

请把图片金相组织下半部位放大五百倍查验上传，感觉组织有不当之处，个人感觉工艺有问题

xian_si_yu · 发表于 2013-12-31 13:35:59

看个微观，照片全是低倍的，看不出什么特别有价值的东西。金相照片也照一个放大的
