求大侠对轴断口分析

巴神的世界

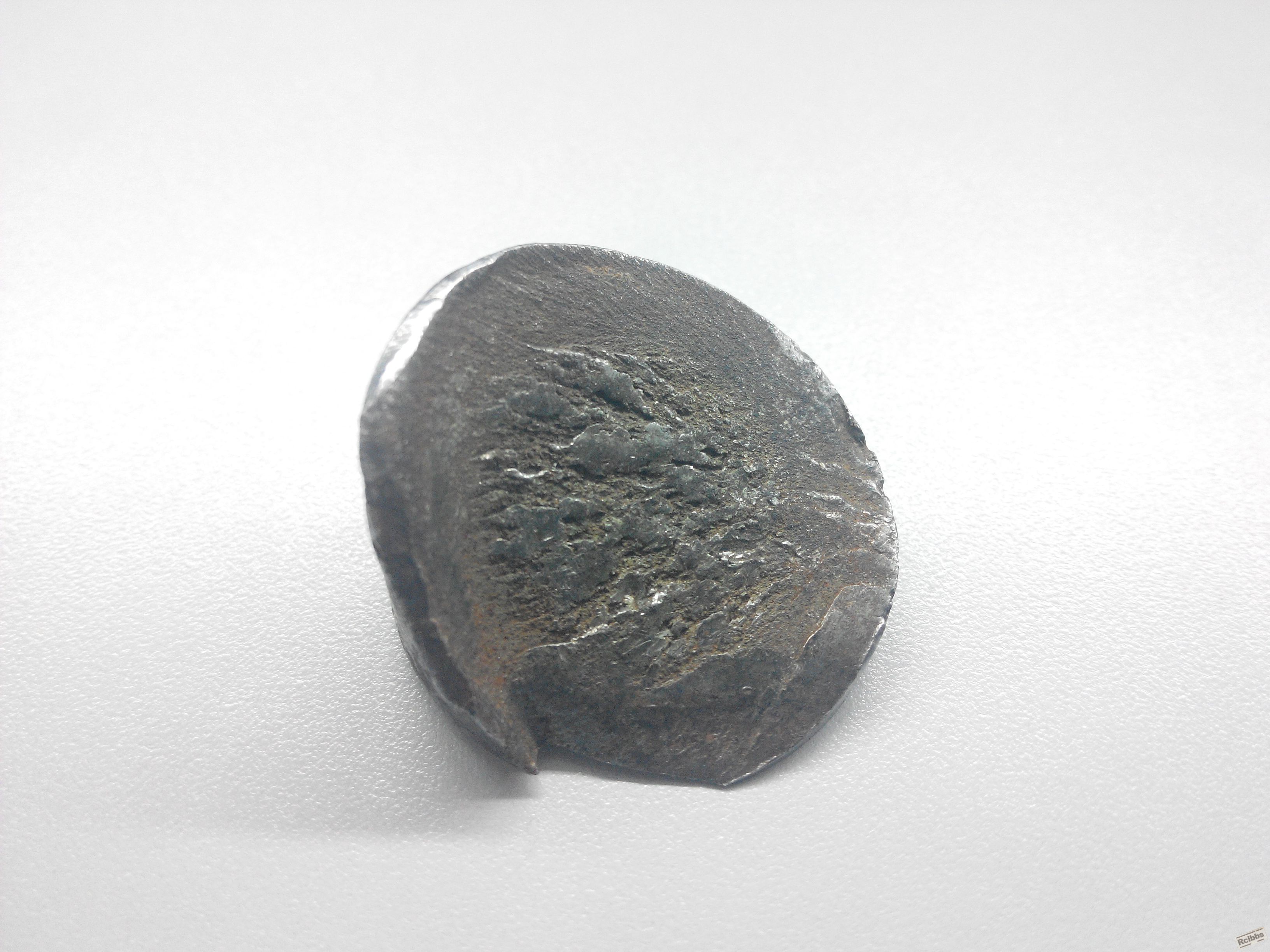

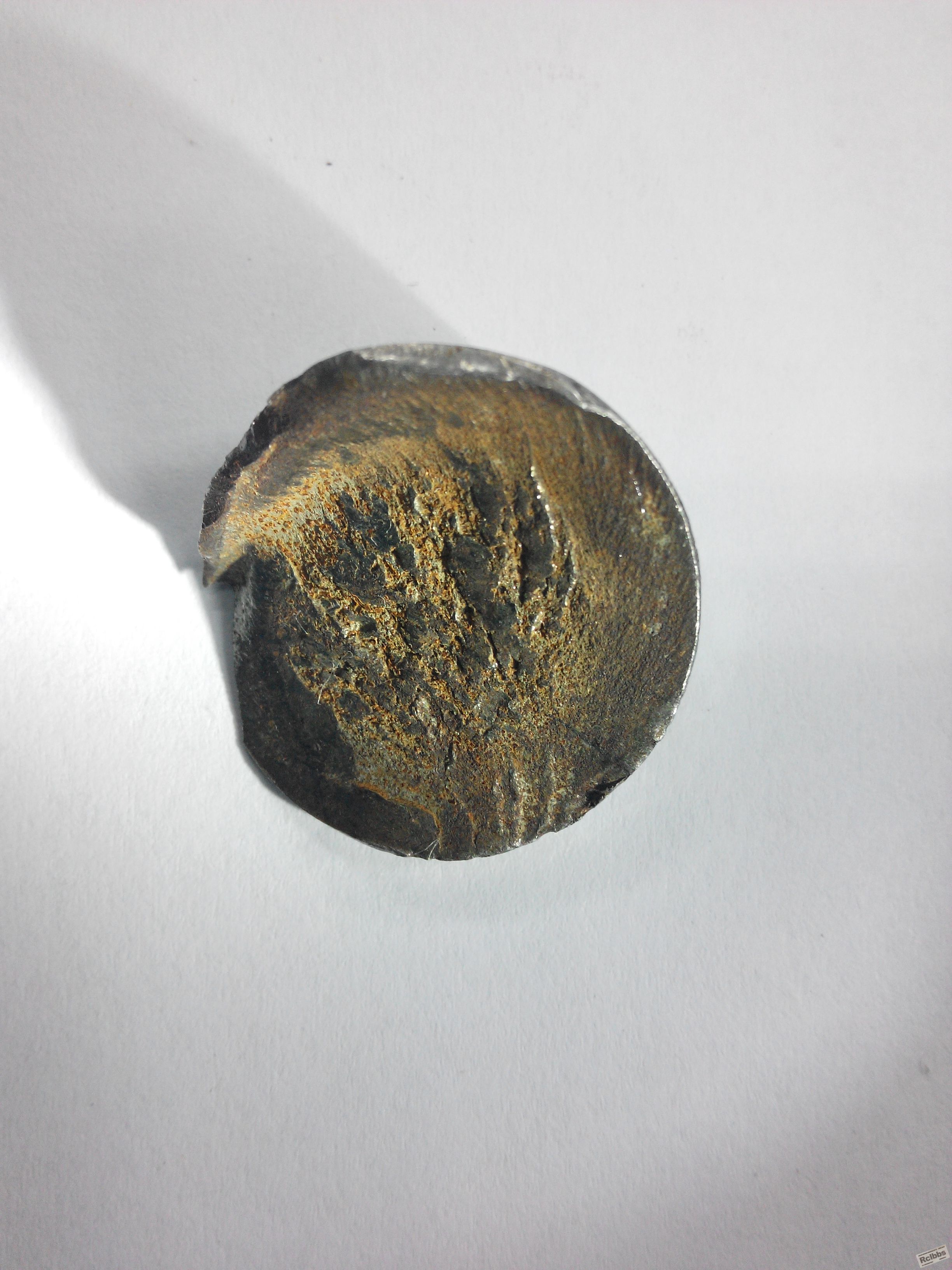

各位大侠，如题，销轴使用过程中出现失效，求告裂纹源，断裂方式，可能失效原因。（轴本身受冲击载荷，无自转）

赵军平

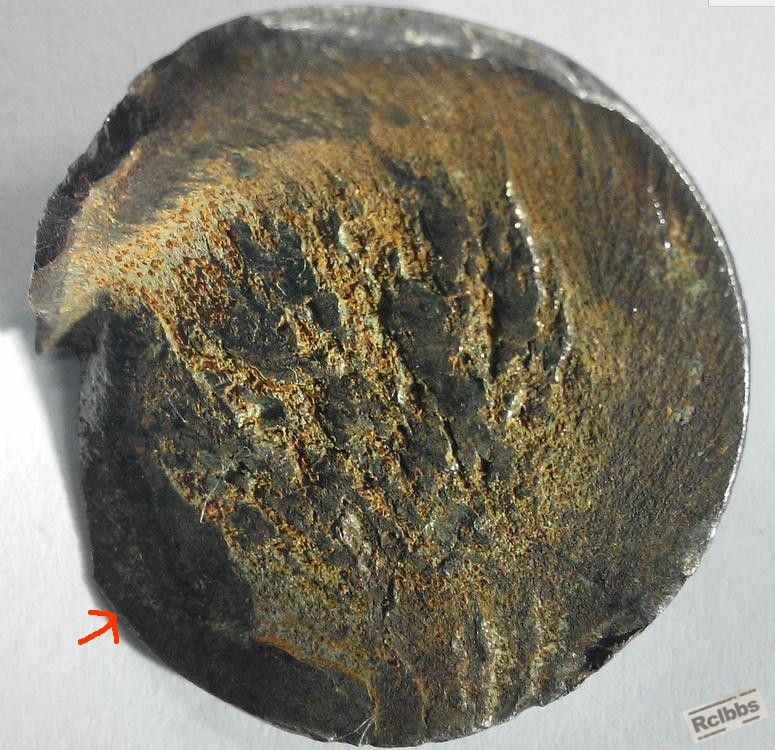

裂纹源位于6点钟方向是没有问题的，裂纹从裂纹源起始沿工件外圆逆时针扩展，最后发生瞬断，整体来说：宏观断口显示为韧性断裂，至于具体原因，需要做微观断口检验，并进行金相检验，然后才能确定，仅仅依靠宏观断口是不可能判断准确的，油漆是你的断口已经破坏严重，至于图片上的白色点状物，应该是断口面收到积压形成的。

FXX0920

裂 纹源在最上面，沿外周扩张，心部及左下方瞬间断裂，属疲劳断裂

可能原因，表面缺陷或组织异常

巴神的世界

FXX0920 发表于 2015-3-24 11:23
裂 纹源在最上面，沿外周扩张，心部及左下方瞬间断裂，属疲劳断裂

可能原因，表面缺陷或组织异常

谢谢参与，沿外周扩展是否能说明轴向受力？

龙虾

是表面淬火的吗？介绍一下工艺流程，便于分析

巴神的世界

龙虾 发表于 2015-3-24 14:23
是表面淬火的吗？介绍一下工艺流程，便于分析

是的，表面感应淬火，然后低温回火！

龙虾

材料？  前序：正火？调质？或其它。  后序什么处理？请介绍

fengyonghe

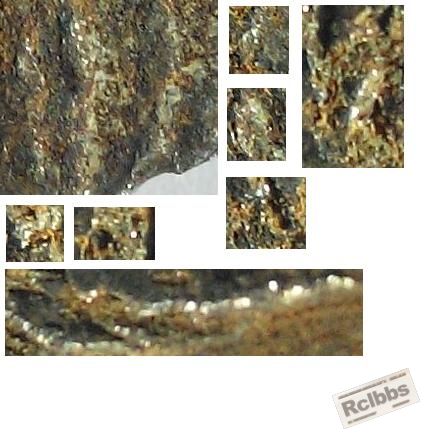

对原图截图，看到许多白点，楼主可确认下白点的真实性，若为真，则断裂是氢脆引起的。

巴神的世界

龙虾 发表于 2015-3-24 14:31
材料？  前序：正火？调质？或其它。  后序什么处理？请介绍

正火态钢材-车削-表面感应淬火-低温回火-研磨

巴神的世界

fengyonghe 发表于 2015-3-24 16:57
对原图截图，看到许多白点，楼主可确认下白点的真实性，若为真，则断裂是氢脆引起的。

感谢回复，白点为照相时闪光点.

MYG

裂源大致在7点到8点之间

龙虾

MYG 发表于 2015-3-24 18:42
裂源大致在7点到8点之间

好像裂纹源在6点处吧，

巴神的世界

MYG 发表于 2015-3-24 18:42
裂源大致在7点到8点之间

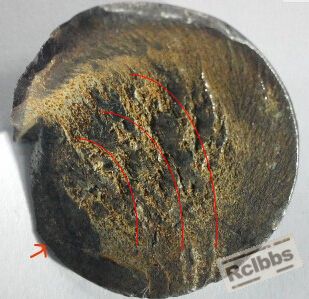

感谢前辈回复，是因为我图中画的疲劳纹判定裂纹源吗？

巴神的世界

龙虾 发表于 2015-3-25 08:35
好像裂纹源在6点处吧，

恩，我也感觉是，可是疲劳纹不是很明显啊，倒是有点沿周边扩展的倾向

巴神的世界

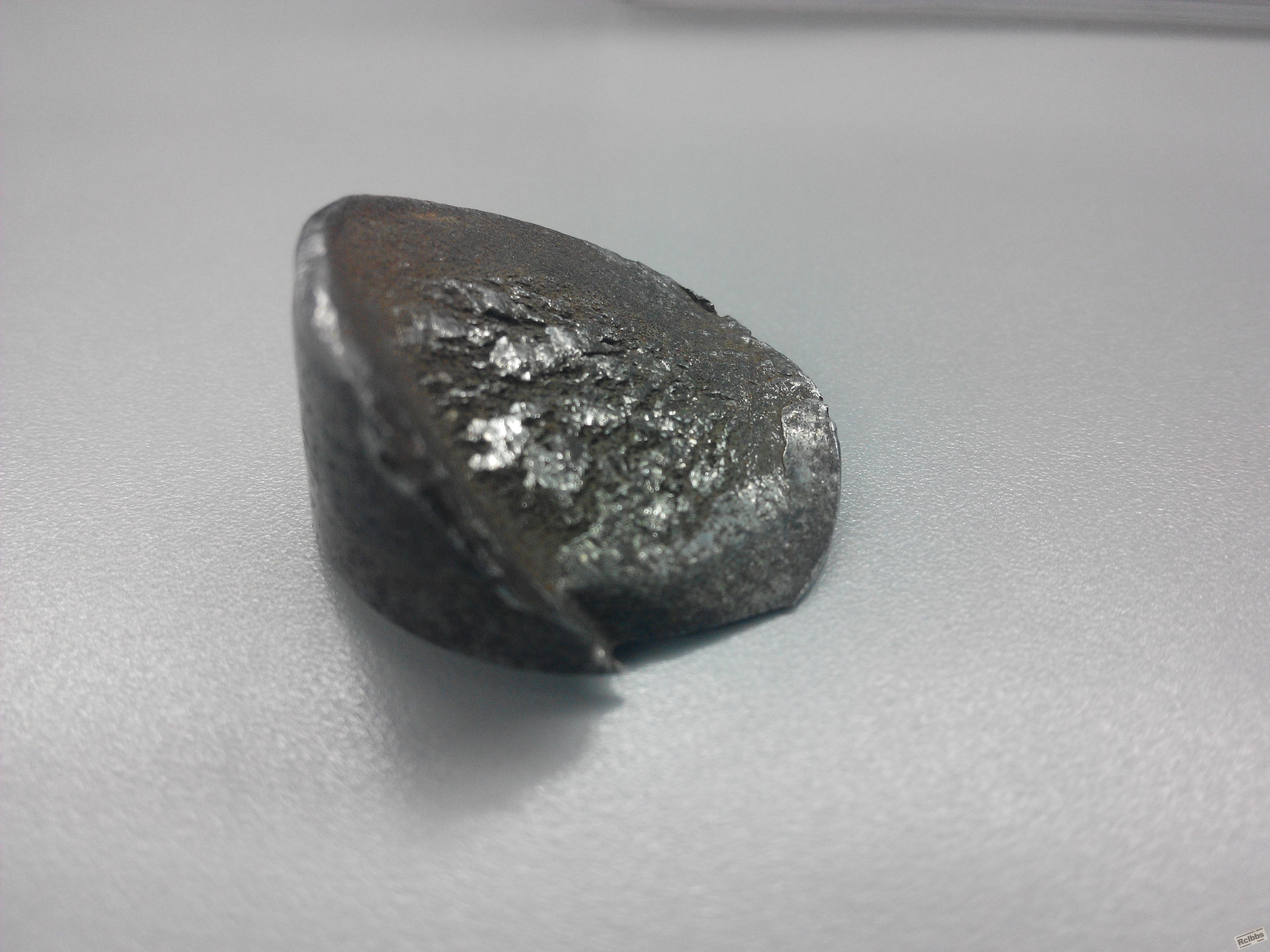

上传不同角度照片

MYG

巴神的世界 发表于 2015-3-25 10:28
上传不同角度照片

这断口破坏得很厉害了------------------

巴神的世界

MYG 发表于 2015-3-25 11:12
这断口破坏得很厉害了------------------

恩，断口有磨损痕迹。

MYG

巴神的世界 发表于 2015-3-25 11:29
恩，断口有磨损痕迹。

fengyonghe

巴神的世界 发表于 2015-3-24 17:03
感谢回复，白点为照相时闪光点.

出现这种分布的闪光点绝对不可能，断口锈蚀的严重还留下闪光点？断口破坏的严重，为什么从中心到外缘有大面积的光滑区域？

西渡高速钢

该断口裂源位于照片的下方，属延性断裂，断裂由过大额外载荷所致。

该断轴不是故障起始件，应继续找寻整台机器中的其它失效件，继续分析。
