关于热电偶的咨询

djh088 · 发表于 2013-5-31 12:30:18

本帖最后由 djh088 于 2013-5-31 12:31 编辑

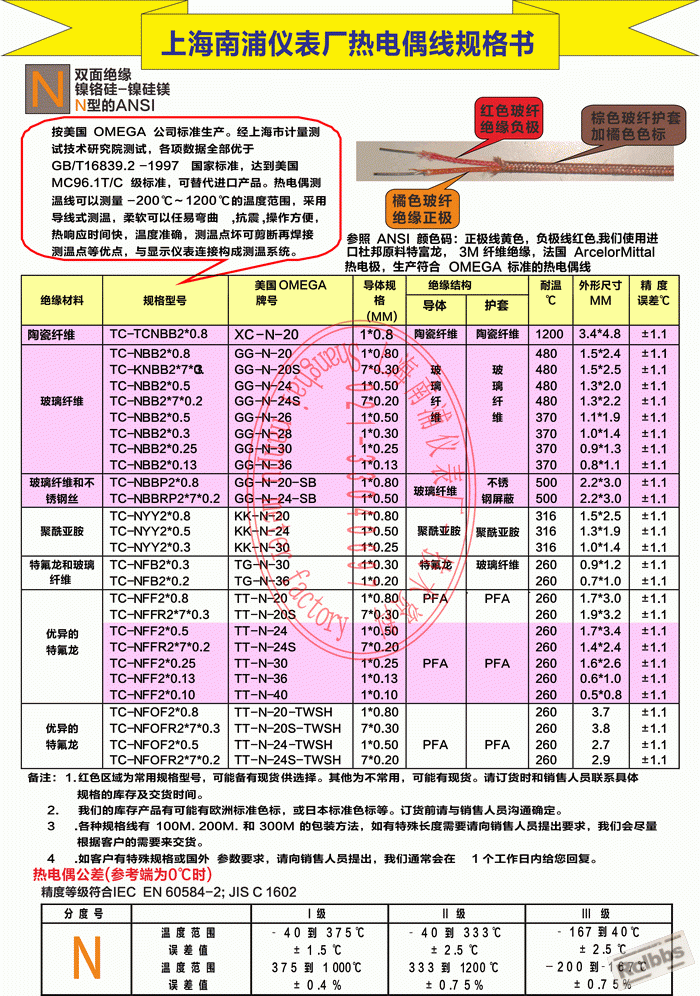

规格型号参数表

djh088 · 发表于 2013-5-31 12:38:26

hovely 发表于 2013-5-31 10:54
用锁紧螺钉固定在工件表面。

这个热电偶与工件的固定可以采用热电偶固定在一个铁块上，再铁块固定在工件上。

hovely · 发表于 2013-5-31 14:11:55

本帖最后由 hovely 于 2013-5-31 14:29 编辑

djh088 发表于 2013-5-31 12:20
测温线跟热电偶一样，分型号的也就是分度号，正火用N型的吧。耐温1200度的，绝缘材料采用陶瓷纤维的。
...

无纸记录仪我们有，24口的。
这种电偶线价格怎么样？我们商城里有吗？感觉不错。

hovely · 发表于 2013-5-31 14:13:58

chg1555 发表于 2013-5-31 12:22
28mX9mX10m,这么大炉子,负载偶建议多用几个.

热处理商城里的铠装偶不错.质量好,精度高.建议考虑下.

炉子本身有24的电偶，这次一共10个工件，尺寸直径1800mm*高度3000mm*厚度100mm。准备每个工件放2-3个电偶。

hovely · 发表于 2013-5-31 14:16:19

djh088 发表于 2013-5-31 12:25
这么大的炉膛，测温偶最少需要24个以上。硬线的估计够呛，因为需要在装炉时候就开始布线，随台车进出，还 ...

真是行家，我们就是24个偶。电偶的长度是我们的热处理师傅要求的。具体布置我们提要求，他们实施。

hovely · 发表于 2013-5-31 14:19:22

djh088 发表于 2013-5-31 12:27
方便说一下你们的台车炉的烧嘴布置及数量，排烟口的位置么？

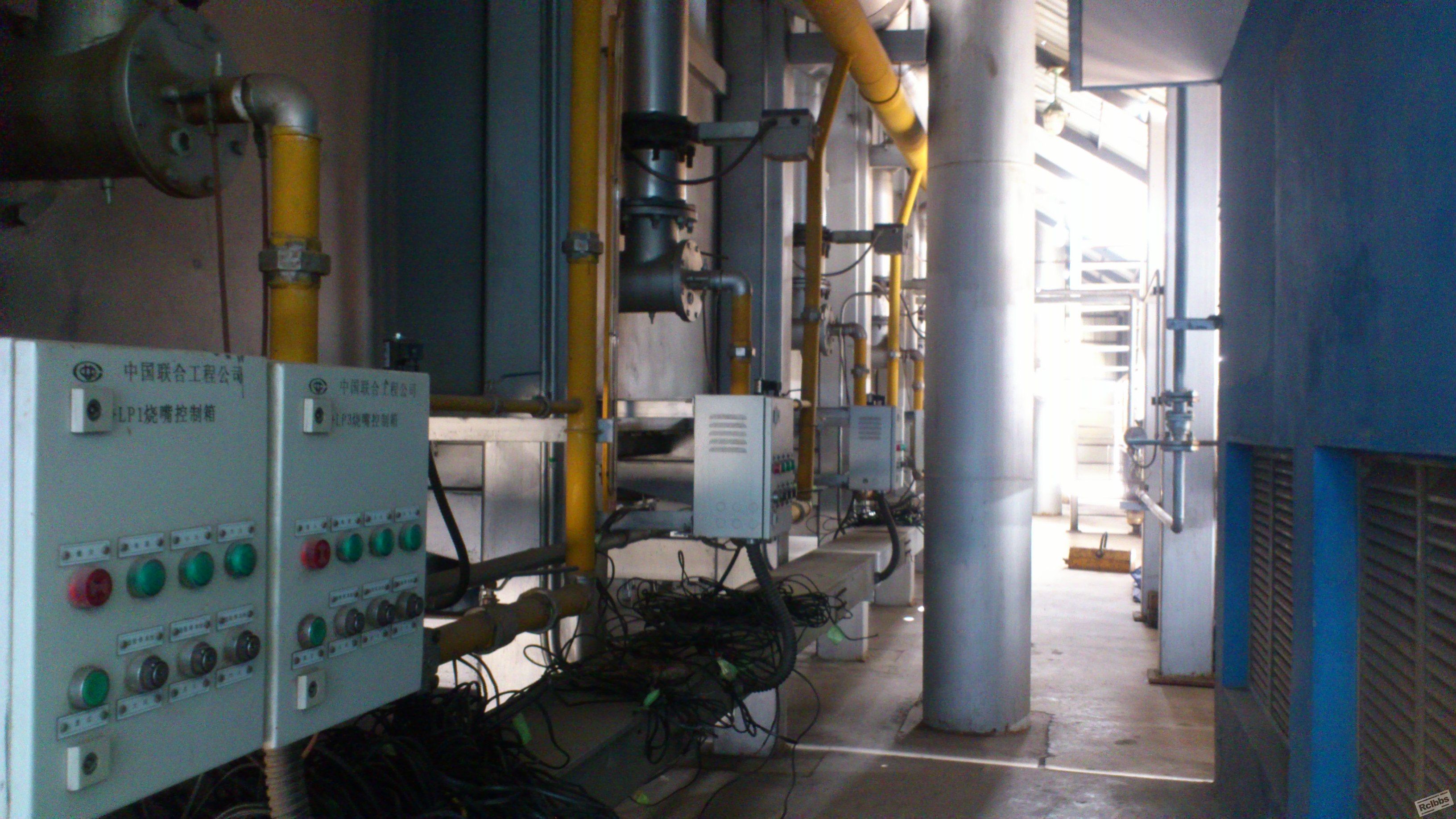

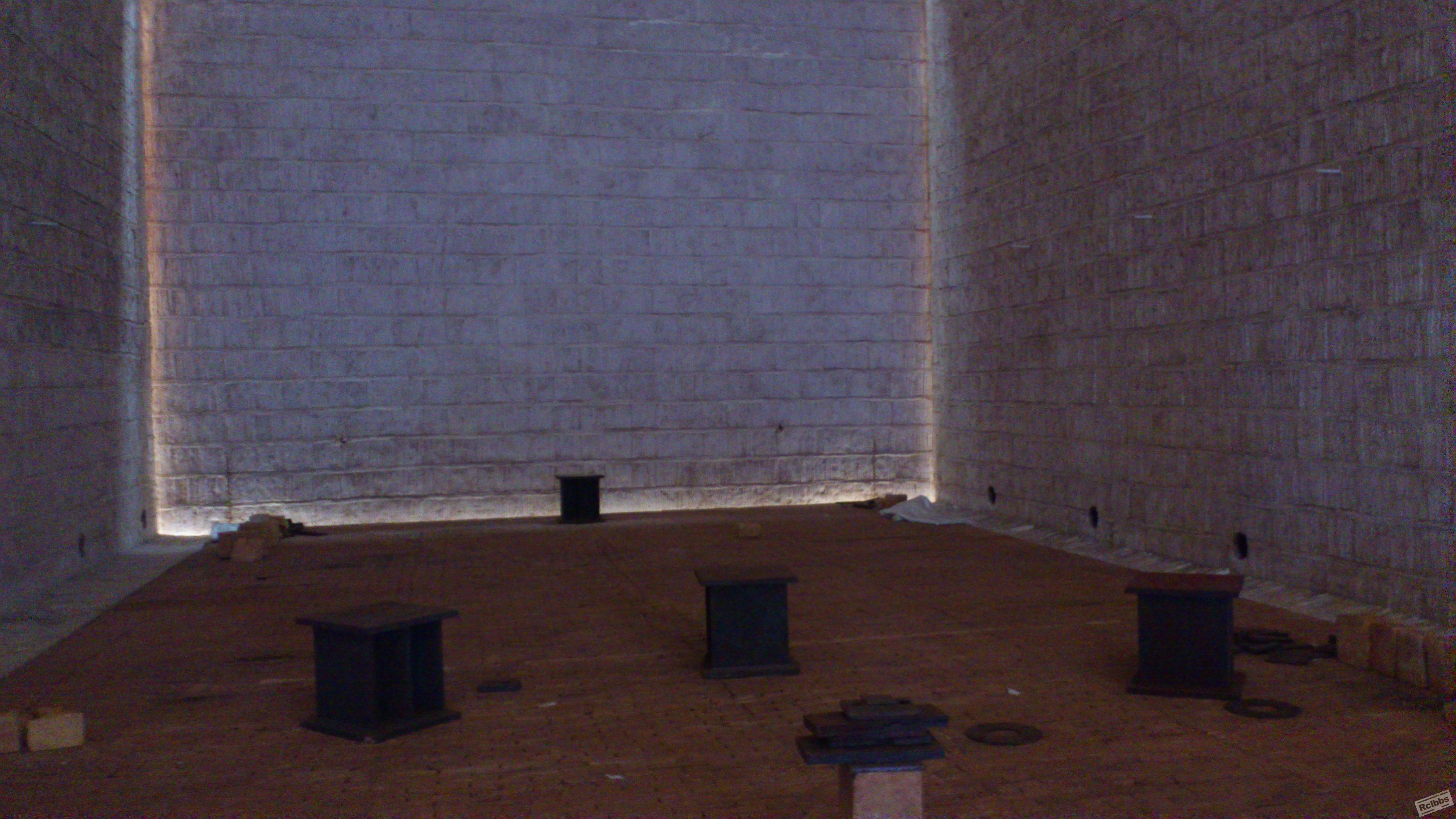

提供两张图片，具体数据我要查一下，不是很清楚，惭愧。

hovely · 发表于 2013-5-31 14:27:15

djh088 发表于 2013-5-31 12:38
这个热电偶与工件的固定可以采用热电偶固定在一个铁块上，再铁块固定在工件上。

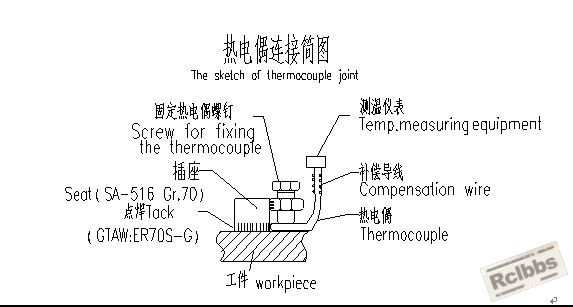

我们的电偶连接方式，您看一下可以不？

GOCHANGE · 发表于 2013-5-31 14:58:49

hovely 发表于 2013-5-31 14:27
我们的电偶连接方式，您看一下可以不？

这样是可以的，以前南化机的测温直接用铁片压住焊接在工件上的

GOCHANGE · 发表于 2013-5-31 15:00:55

不知你们的炉子上有没有测温用的备用热电偶孔，如有的话就可以先将工件随台车一同进入炉内后再将热电偶从炉体侧面伸入炉膛内与工件压好，这样热电偶就不需要太长了.

hovely · 发表于 2013-5-31 15:54:07

jszcg 发表于 2013-5-31 15:00
不知你们的炉子上有没有测温用的备用热电偶孔，如有的话就可以先将工件随台车一同进入炉内后再将热电偶从炉 ...

孔室有，但是出来的时候怎么办呢？

djh088 · 发表于 2013-5-31 16:03:14

hovely 发表于 2013-5-31 15:54
孔室有，但是出来的时候怎么办呢？

热电偶必须在装炉时进行布置，台车开进去就不好布置了。

djh088 · 发表于 2013-5-31 16:03:53

hovely 发表于 2013-5-31 14:27
我们的电偶连接方式，您看一下可以不？

这样固定是对的。

djh088 · 发表于 2013-5-31 16:06:49

hovely 发表于 2013-5-31 14:19
提供两张图片，具体数据我要查一下，不是很清楚，惭愧。

你这估计就是24个烧嘴的，采用比例调节控温，效果怎么样？这么大的炉膛，比调在小火的时候会不会局部超温。

djh088 · 发表于 2013-5-31 16:09:22

hovely 发表于 2013-5-31 14:11
无纸记录仪我们有，24口的。
这种电偶线价格怎么样？我们商城里有吗？感觉不错。

这种测温线价钱不会贵，估计3-5元一米。一卷一般是100米的。

GOCHANGE · 发表于 2013-5-31 16:15:44

本帖最后由 jszcg 于 2013-5-31 16:22 编辑

hovely 发表于 2013-5-31 15:54
孔室有，但是出来的时候怎么办呢？

是正火处理的话就不能从旁边的孔伸进去了！那样出炉的时候就会把热电偶拉断，从炉体侧面伸入主要适用于随炉冷却的工件。从炉侧接入的热电偶出来后就可以用补偿导线接到仪表上了

hovely · 发表于 2013-5-31 17:23:53

djh088 发表于 2013-5-31 16:06
你这估计就是24个烧嘴的，采用比例调节控温，效果怎么样？这么大的炉膛，比调在小火的时候会不会局部超温 ...

低温时效果还是挺好的，因为这个路子设计的初衷是用来做消应力退火的。设计最高温度950度。

hovely · 发表于 2013-6-4 16:15:15

djh088 发表于 2013-5-31 12:30
规格型号参数表

同样K型的测温范围0-1200的测温线，国内的几十块一米，国外的要两百一米，差距真的好大。
不知您用过没，使用真的有那么大差别吗？
目前不考虑铠装偶，长度不能随意定。

djh088 · 发表于 2013-6-4 17:15:21

hovely 发表于 2013-6-4 16:15
同样K型的测温范围0-1200的测温线，国内的几十块一米，国外的要两百一米，差距真的好大。
不知您用过没， ...

用过，这种是测温线，即可当热电偶用，也可以当补偿导线用。一端直接跟工件接触，另一端直接接仪表即可。无需中间信号变换的。方便省事。

hackyue · 发表于 2013-8-28 16:34:03

一个负载肯定不够的，没法代表整个工作区温度。

K偶用起来麻烦，在920℃时候精度稍微有一点勉强，除非做到直径5mm以上。
用N偶就好多了，3mm的建议使用，安装使用方便，弯折完全没有鸭梨。

rxliu · 发表于 2013-9-1 11:05:18

台车炉炉温均匀性测试，额可以用长的热电偶，大炉需要测试24个点。
