给大家展示一下五（九）点测温

xymax

了解的不多,还得接着学啊

jcjszx

这个你不要担心他这个热电偶只有头部才能测温，其它的地方是不会影响测温的准确性的。

54lg

原帖由 察哈尔汗 于 2008-4-18 13:08 发表
其测温最主要的部分在其端点，所以我觉得只要保证其端点的位置是不是就行了？
请专业人士指点

没错。

另外显示温度的仪表有点落后， 现在外面有很多卖多点记录仪的，就是有很多通道，可以将热电偶同时接到记录仪上，然后同时打印出来。大概两万多。很好的，Honeywell的。

其实热处理炉的温度测量很重要，可以保证零件的热场分布准确。

我公司，热处理炉测试主要有，温度均匀性测试（基本三月一次）， 系统控温精度（每周一次）， 仪表校验（基本三月一次）， 其它的如碳势， 真空度泄漏啊，都要测试的。

另外我对喷丸也有一定的了解，楼主有问题我们可以讨论。（主要是喷丸强化工艺）

sbike

能告诉我型号等资料吗

tnerry0725

很好，我想把测温的过程再讲解一下就更完美了　

察哈尔汗

在我公司的无锡工厂实习期间，才知道这种方式太落后了。对操作要求也高，弄不好就会断偶（学名：柔性铠装偶）。
今年3月份爱协林新设备调试期间就断了一根。
爱协林不建议从炉门处操作，那样更易断，偶不能太细，最好是3mm直径的，才能保证强度。
我们这次是在低温状态下将料盘送入后室，从观察孔或定碳孔将偶的测试端伸入炉内，接线端在外，将偶用细铁丝轻轻固定在料盘九点之上，记好对应位置及外面对应的端子。关门，升温。
下面就是利用电热原理了，从仪表上就可以读出数据了，这次用的表先进些了，可以直接读出温度，不用mv换算了。
取偶时不能使蛮力扯，因为细偶高温下会弯，铁丝也是，二者若捆得紧还可能粘在一起。

LSL555

支持，以后多多发贴关于九点测温，大家都长见识

jingting123

额。。看不懂，

jcjszx

楼主呀
我这还有比你那还好的测温设备
下次我操作时拍到发上来

察哈尔汗

是吗？期待您与大家分享？
Fluke ?  Datapaq?

jcjszx

你说对了
是Datapaq

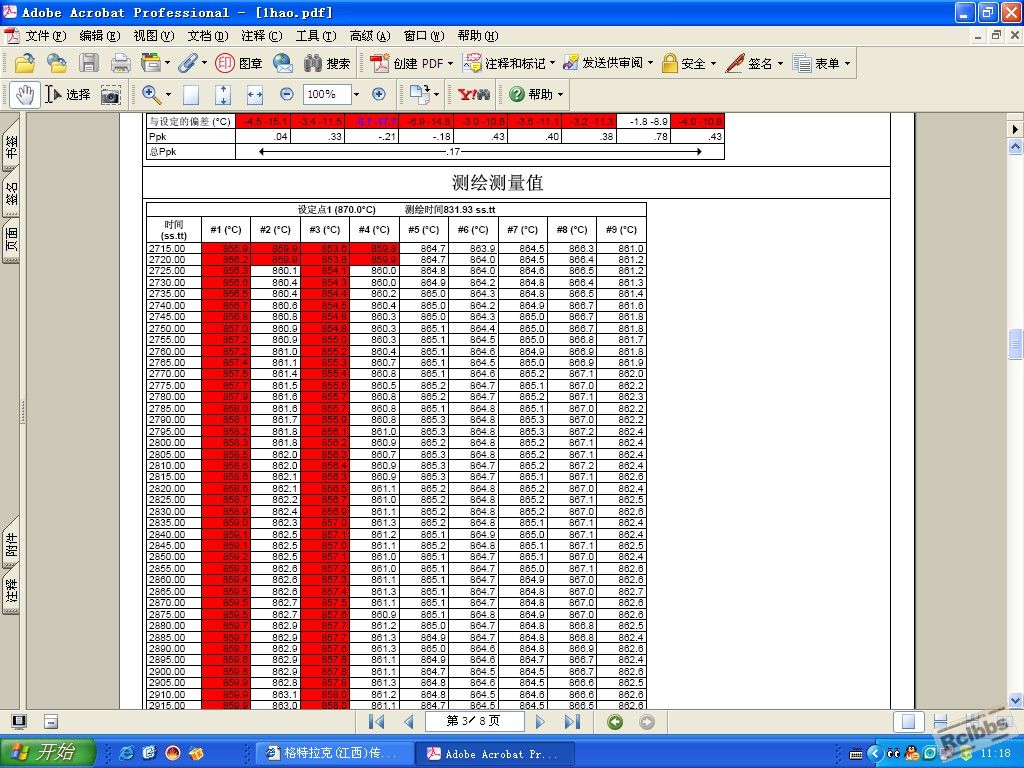

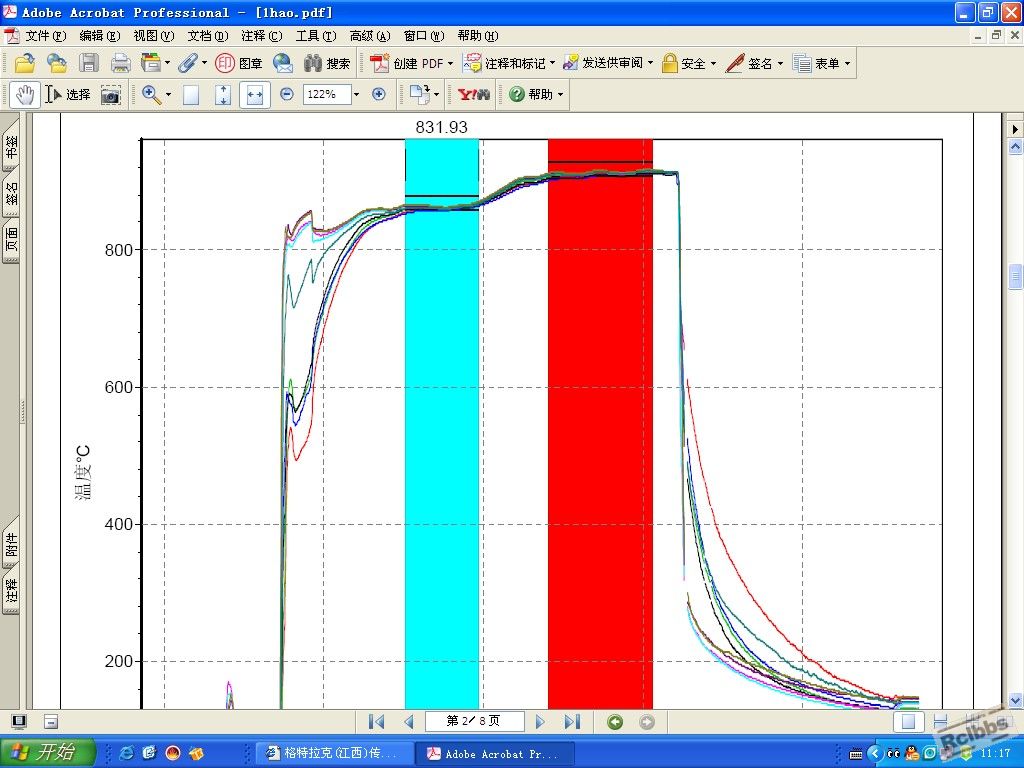

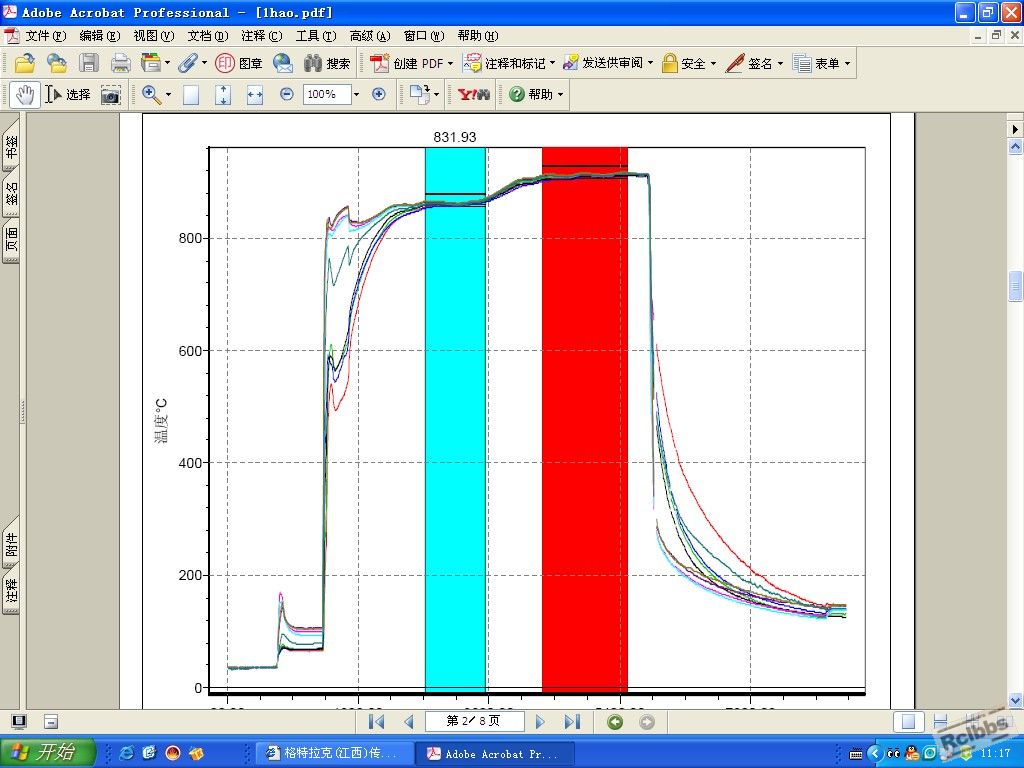

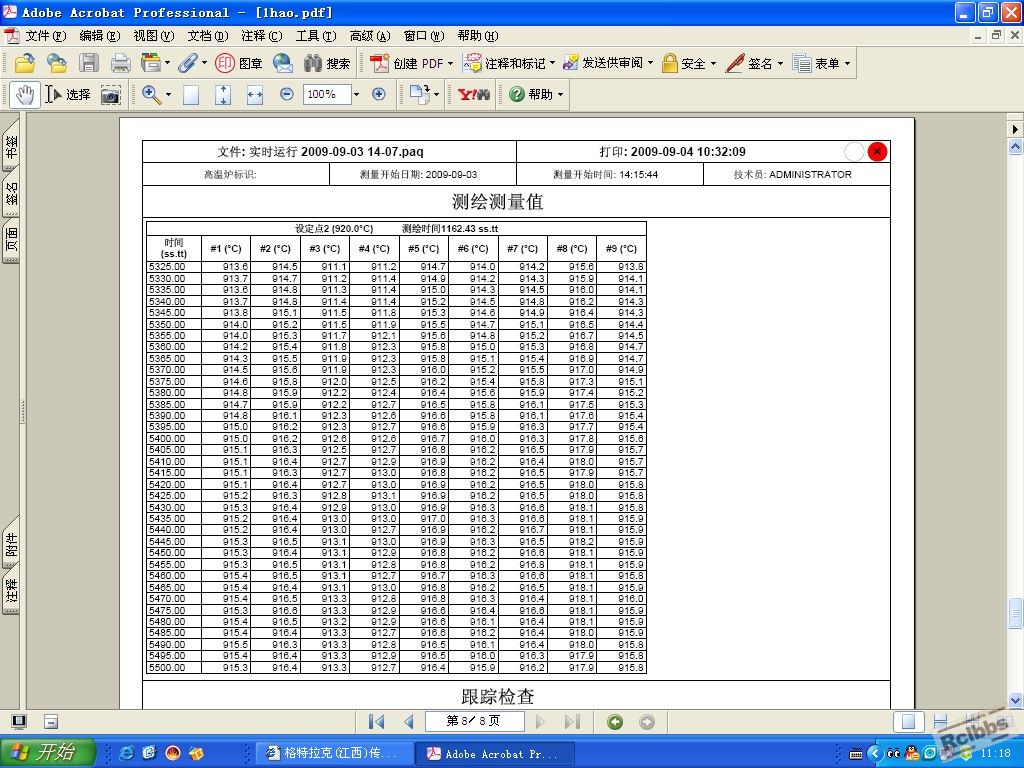

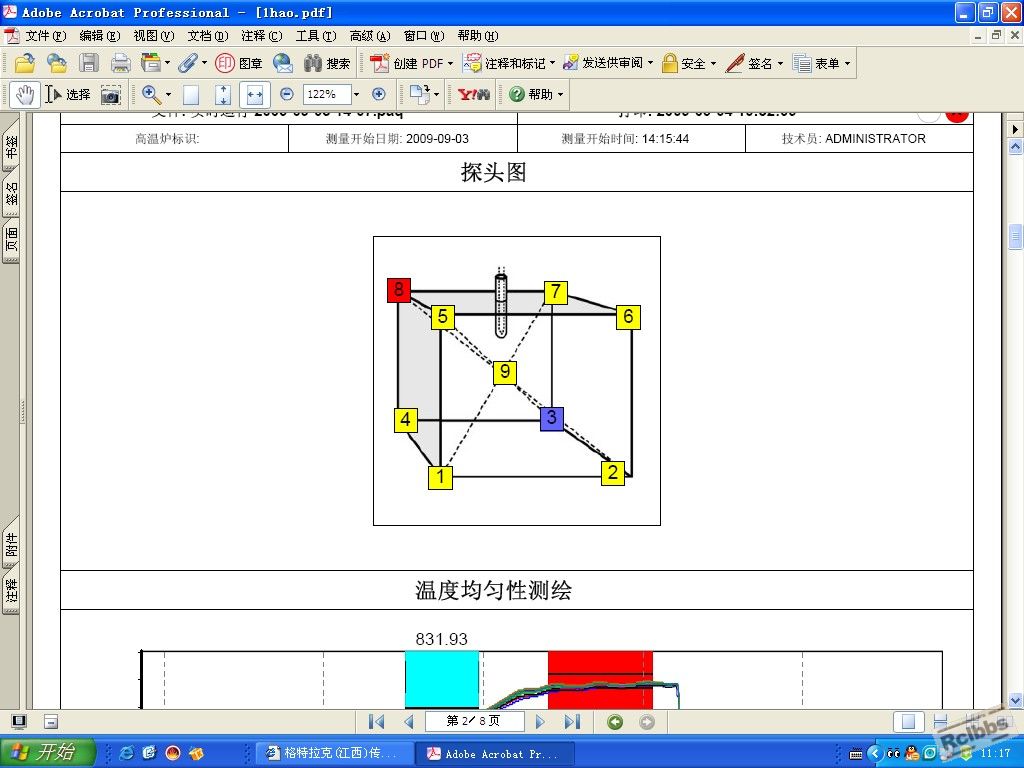

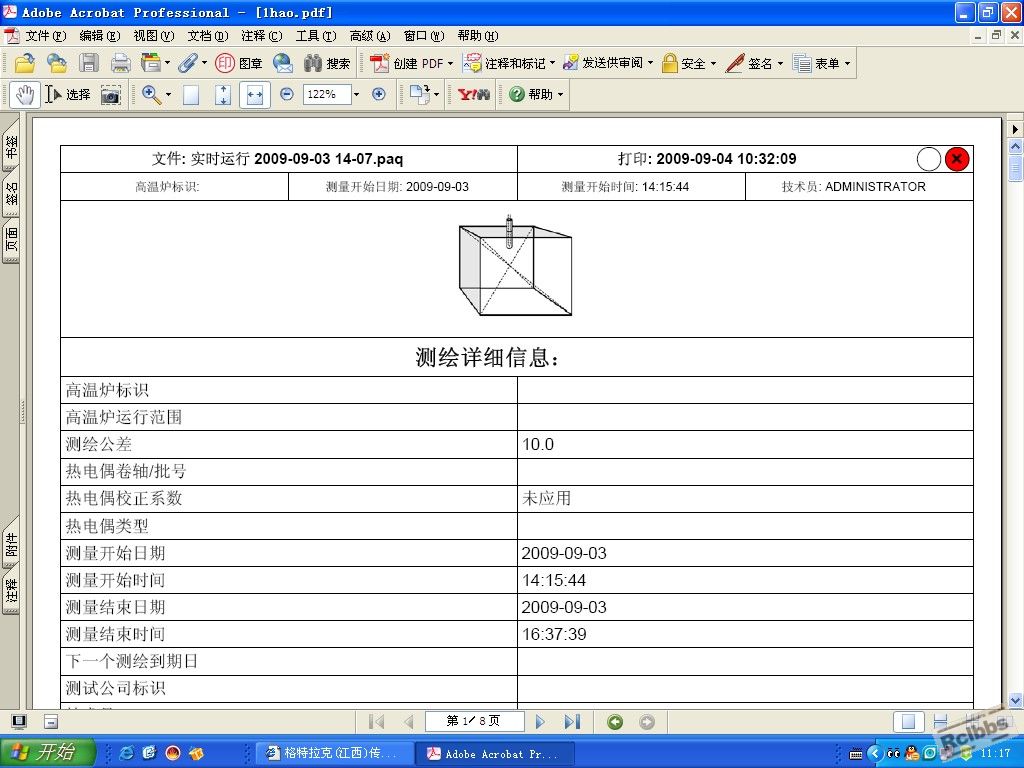

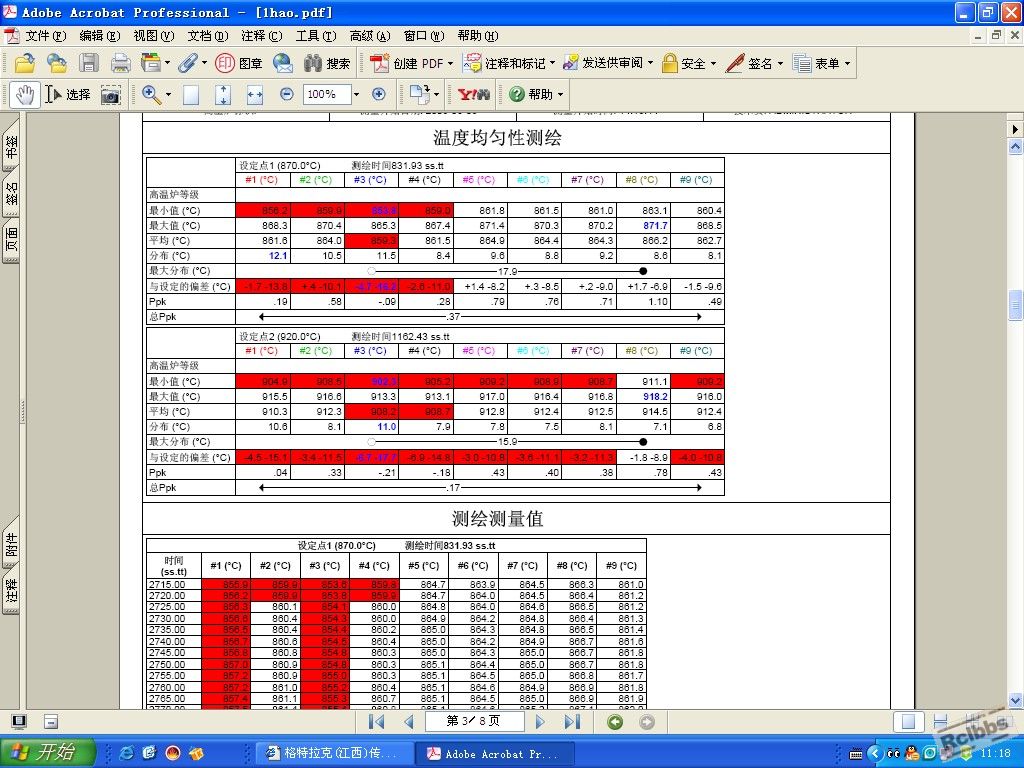

真的很好用，就是太贵了！附件是我用它测温后做出的文档：

ddff2004

要的话找我好了，我经常下单子采购的。

jxtufei

看楼主的好像还是5点测温呢。
不过我们都是用9点测温的，模拟试块在料框里的9个位置，每个点装一根热电偶。
测温设备：炉温均匀性测量仪（设备，贵啊）
测量时间：每0.1秒收集一个数据（时间间隔可以自己设定）。
测量精度：Ni-Cr-Si  K型1级热电偶，精度可达0.3-0.5°。
带数据储存、编辑和读取软件，检测设备进炉内（内装数据处理器和信号发射器），炉外接受数据，电脑现场监控。

海边的人

31# jcjszx


有几个问题请教：
1、不同时刻，同一只热电偶的读数为什么会不同？
2、在做5（9）点测温的时候，5只（9只）热电偶的测温点的位置是保持不动的吧？
3、《温度均匀性测绘》中的“分布”和“最大分布”是什么意思？

谢谢咯。

boyehu

楼主，有个问题请教一下，你们这个炉子看样子挺大的，如果是密封很严的炉子，如电炉，有耐火砖砌成，包括炉门，厚而且密封好，这样的电阻炉，连热电偶（就是您说的那种K型热电偶）都无法放进去，可怎么测温？

察哈尔汗

看楼猪的好像还是5点测温呢。
不过我们都是用9点测温的，模拟尸块在料框里的9个位置，每个点装一根热电偶。
测温设备：炉温均匀性测量仪（牛逼烘烘的设备，贵啊）
测量时间：每0.1秒收集一个数据（时间间隔可以自 ...
jxtufei 发表于 2009-9-18 17:39

听描述也是达塔帕克？

察哈尔汗

35# boyehu
我们多用炉是从观察孔在冷态布的偶。
DATAPAQ先进，看过，还没用过。可以请楼上的达人讲讲。
在HTSA中，对于炉子状态有明确的要求，所以很多先进设备都要使用，我以前用的都是落后设备。

察哈尔汗

34# 海边的人
代为回答，并请指教
1.存在温度的升降过程及波动，所以温度会有不同；
2.某一点，在周期炉中是不动的，在连续炉中是变的；
3.这可能就是我们想要的不均匀度吧？不敢确认，请jcjszx 朋友指教。

chentw

测温是起作用的是热电偶的端部，只要端部不接触就可以

harry2008

31# jcjszx

你好，看你用的datapaq的测温仪，我是国内一个公司的，目前正在做这个行业，自己研发的类似datapaq的仪器，有机会我们交流一下，祝你快乐！我的qq370614044
