一批圆钢20CrMnTi和45钢混了，如何区分

zhangrong · 发表于 2014-4-12 06:44:23

花鉴别的方法并不难为最简单易可行的，火花鉴别不是那么难什么不用在干中学习，两种材料火花区别很大，我像你保证这批料处理完了，火花鉴别你就学会了，一大部分以后看你逐渐的掌握了，下点功夫吧学习和掌握点技术。

;P

zhangrong · 发表于 2014-4-12 06:45:35

难得有一次学习的机会。

温小豹 · 发表于 2014-4-12 10:09:41

就像几位说的那样，这两种材料火花很容易区分，并不需要很丰富的经验，纯理论看下资料就能分了

leekeychen · 发表于 2014-4-12 10:12:48

有时候是需要逼出来的！

sdust · 发表于 2014-4-12 12:08:15

找两块没有混料的楼主提到的这两种材质的料，对比鉴别火花即可，简单快捷！

xueshaokkk · 发表于 2014-4-12 14:18:02

各取一块，大小没有太大要求，然后正火后制样观察金相（当然交货状态是正火态更好，不用再处理）。
在500X或400X下观察铁素体和珠光体的含量。
20CrMnTi：铁素体含量大概和珠光体差不多，呈大块状，无法分辨原奥氏体晶界；
45钢：铁素体含量远少于珠光体，铁素体沿晶界分布块相对小些，铁素体分布在晶界上基本勾勒出原奥氏体晶界。

xueshaokkk · 发表于 2014-4-12 14:23:08

zhengbaohua 发表于 2014-4-10 13:30
首先请您节哀，同时也谢谢您的意见，另外我把混料拿了几块做了金相分析，发现铁素体含量有明显的区别，铁 ...

看到你的方法了，很好。金相是比较准确的方法，再用硬度确认。
也许是你运气好，毛坯交货状态都是正常的，如果你要遇到锻态交货的，组织混乱，恐怕就要麻烦点再热处理一下了。

毛眉毛 · 发表于 2014-4-12 15:38:24

取样，加热水淬，45#应该硬度高

741594551 · 发表于 2014-4-12 16:15:42

是呢、这两种材质火花鉴别也不是很难学过的都能看出来也不需要什么老师傅我都能看

346465562 · 发表于 2014-4-12 17:00:10

我想说的是，这二种材料通过很多种方法都能轻易的区分开来，楼上所说的金相检测，硬度检测化学成份检测等都可行！但我觉得现在的主要问题点是混料，如果长度大小都相同又没做记号，怎么去区分，不会每一根都检金相或化学成份吧，如果数量又多呢？二种方法结合起来！先找出二种材料分别打出硬度，同时记住火花束的特点！然后以这二个标准范围进行检测。经验是总结出来的，也许通过这次火花束的检测你又多精通了一项技术。

zqrlp · 发表于 2014-4-12 23:12:43

先分清楚他们的热处理状态，如果能用硬度法就打里氏硬度，或用金相腐蚀时间差的方法区分。

千里千寻 · 发表于 2014-4-13 09:05:32

不知道楼主最后用了什么方法啊。
楼主前面讲的：1.金相上，铁素体量不同，是个依据。2.说HV硬度相差30，这个真正的不能作为依据。30的差异有点太小了。

结合大家的建议：比较倾向于以金相判别定标。以火花区分。
另外，不知道焰色反应能不能用到的。毕竟这个不用费什么大力气。

study · 发表于 2014-4-13 10:50:50

我过去，这个东东火花完全可以解决的

qingrao8 · 发表于 2014-4-13 13:24:13

作为搞热处理应会火花鉴别,这是基本功.是简单有效的.

热处理老兵 · 发表于 2014-4-13 20:13:15

回申版主的点评：如若材料的化学成分合格且淬火工艺合理HRC60的硬度是完全可以达到的。

康林 · 发表于 2014-4-13 21:39:26

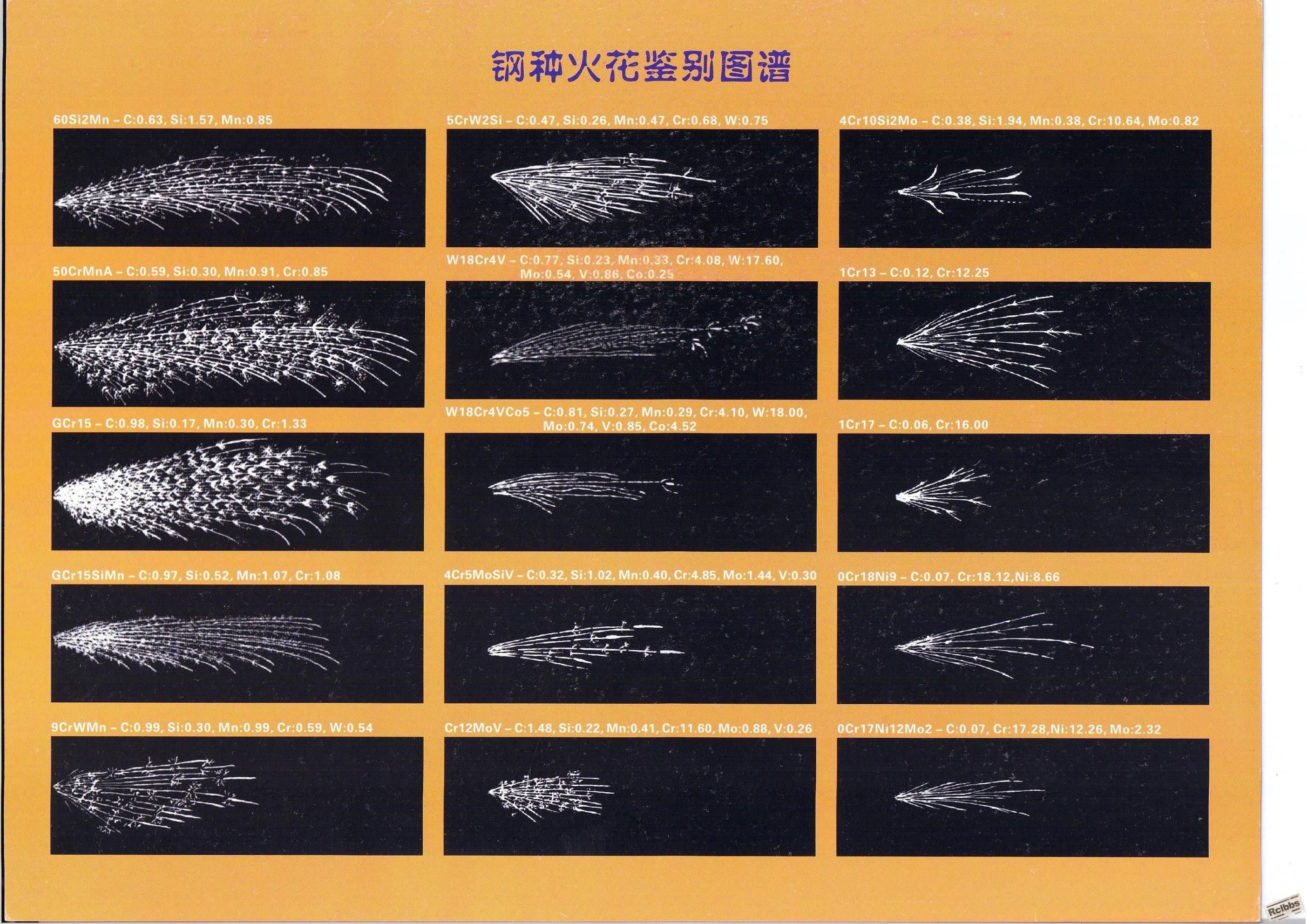

火花鉴别有没有标准啊！这样学起来比较简单些。

clwjg · 发表于 2014-4-14 08:10:01

本帖最后由 clwjg 于 2014-4-14 08:54 编辑

要是就几根料的话有很多方法的区分的，关键是这一批料有多少，要是很多的话就还是用火花鉴别吧，很简单的也很快捷的！

师父领进门 · 发表于 2014-4-14 08:52:55

同意2楼的方法，简单直观可行。火花观测也是不错的方法

两湖两广两河山 · 发表于 2014-4-15 08:23:34

批量型材中混料，金相法、淬火法均不实用，唯火花鉴别！这两种材料含碳量相差悬殊，一般人也能看得出差异。一回生，二回熟，千万别放过学本事的机会。
还有一法：你们有没有无损硬度检查装置？该类装置对同种材料热处理后的硬度能大致区分，但对混料的区分是非常有把握的。只需将型材摊铺开来，用探头（传感器）在每一根材料干净的表面上接触一下，即可接收到显示两种材料不同的信号。

龙游河边人 · 发表于 2014-4-15 08:51:48

呵呵。如果借得到看谱镜。看下Cr含量是最佳方式，破坏外形最少。其次可以分析一下硬度差别有多大，如果够大，可以把锉刀的硬度回火成下限硬度，打滑的就是硬度高的，而且不伤外形。

		自动登录	找回密码
密码			免费注册

[求助] 一批圆钢20CrMnTi和45钢混了，如何区分

本帖子中包含更多资源

浏览过的版块
