这是典型的带状珠光体吗？

赵晓光

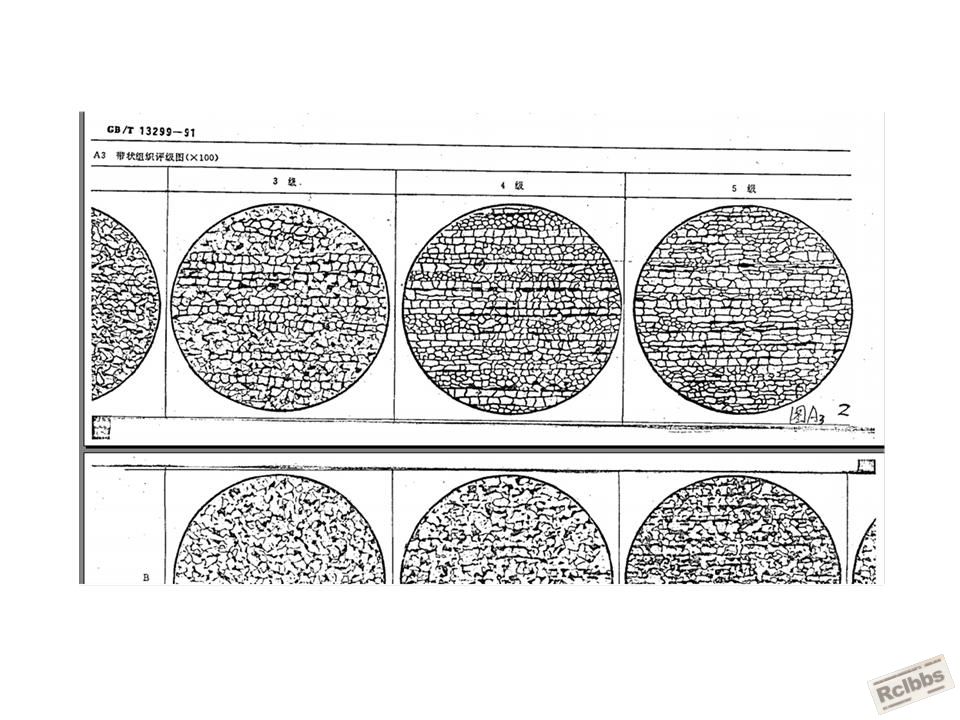

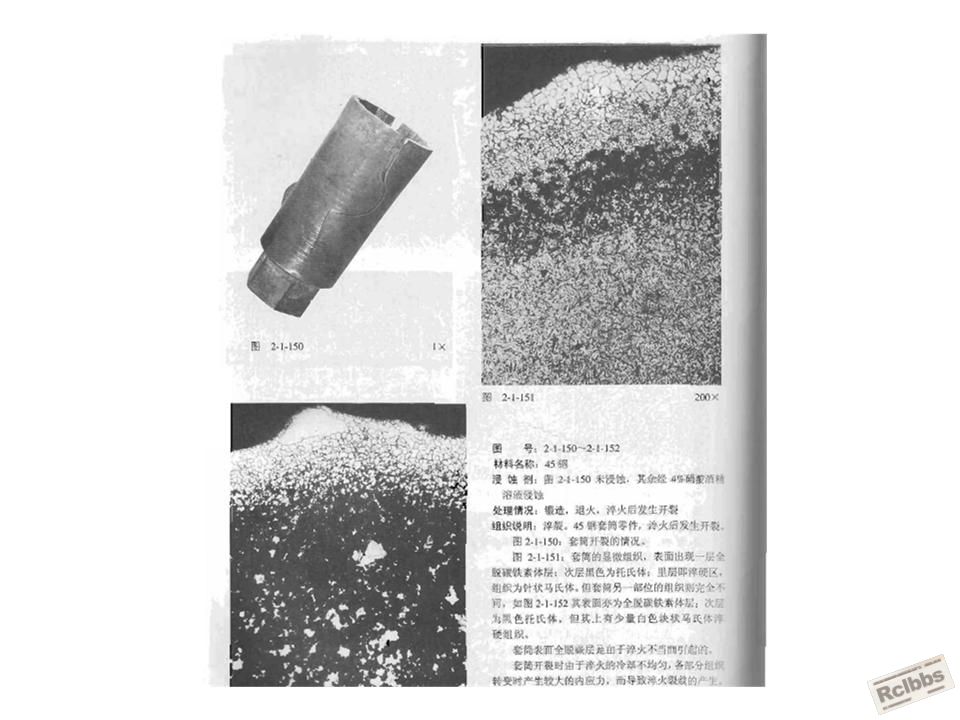

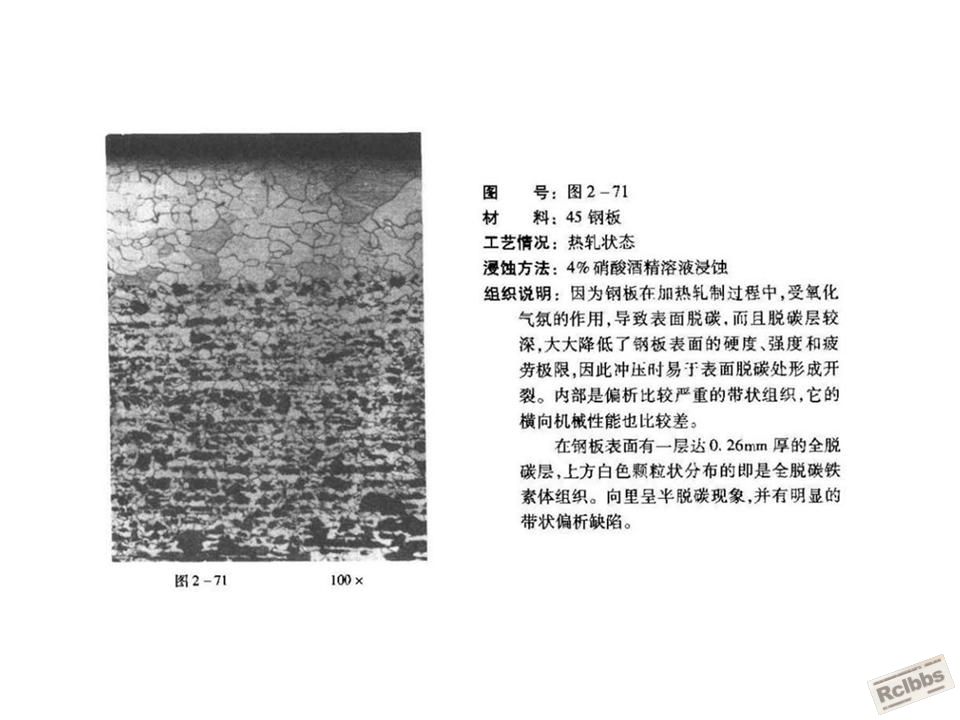

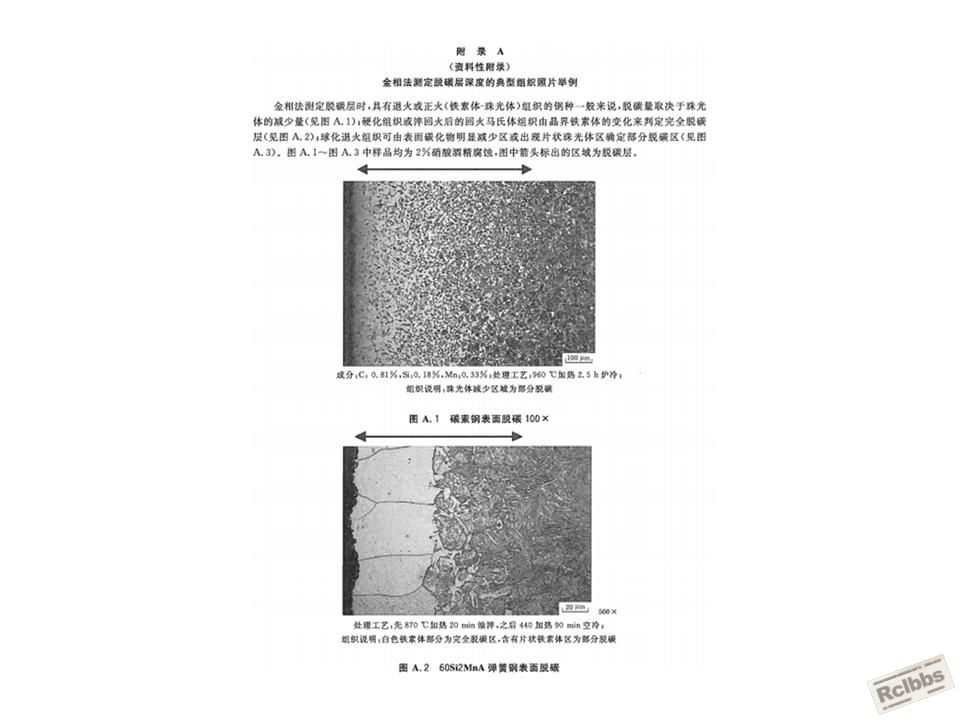

    这些图片可以参考一下。

hoiyr

fengyonghe 发表于 2014-10-20 15:55
是退火过程产生的脱碳组织。

退火过程中确实有脱碳，但是这种组织绝对不是退火产生的~

fengyonghe

hoiyr 发表于 2014-11-15 13:51
退火过程中确实有脱碳，但是这种组织绝对不是退火产生的~

那........绝对是那个工序产生的？？？？？怎么话不说完？？？？？？？

silverius

个人觉得这就是脱碳
至于表面为什么会这样，可能是由于这个材料原来就不是标准的正火态。其中有其他组织。
C直接沿原晶界扩散是最快的，从晶内穿越到晶界再沿晶界扩散出来就慢一点，如果C需要穿越好几个界面就更慢了（界面越小，穿越所需要的能量越大）。   仔细看你表面的脱碳会发现，白色部分就是大块大块的F，而黑色部分放大其实是大块的F上弥散着很多小岛。这些小岛内的C要跑出去就比较困难。

这是我的个人推测，希望有所启发。大家讨论讨论。。~~

风居士

都有图谱100x评的，500x的说100x的没得评
