粒贝与回索的区别

chaijiadashao

还有没有大师、专家、高人补充一下的吗？

赵晓光

好区分，回索有细碳化物，粒贝则不同。

chaijiadashao

好像太小了，仅从碳化物不易区分吧？

dzkyx1314

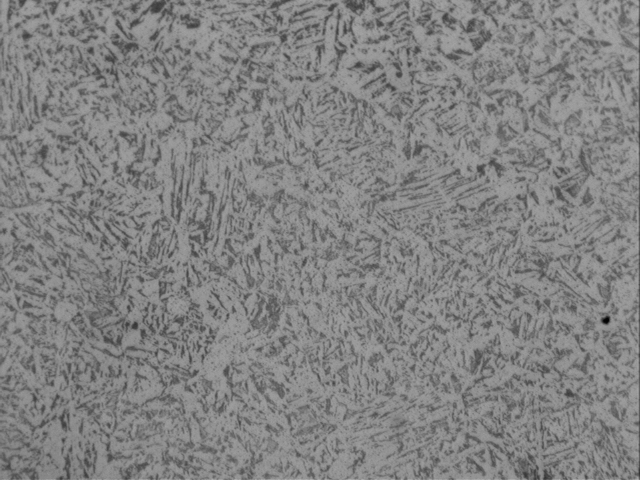

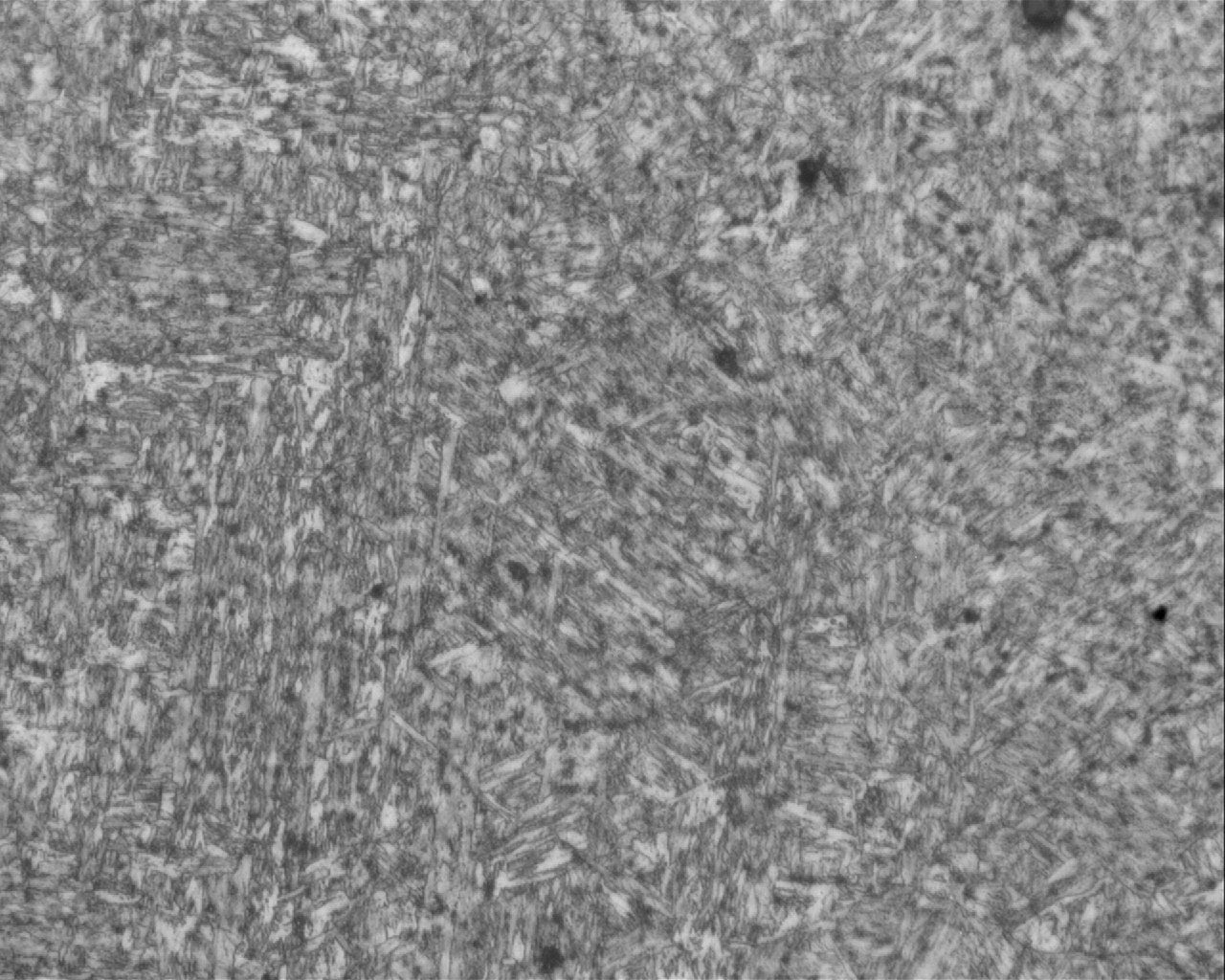

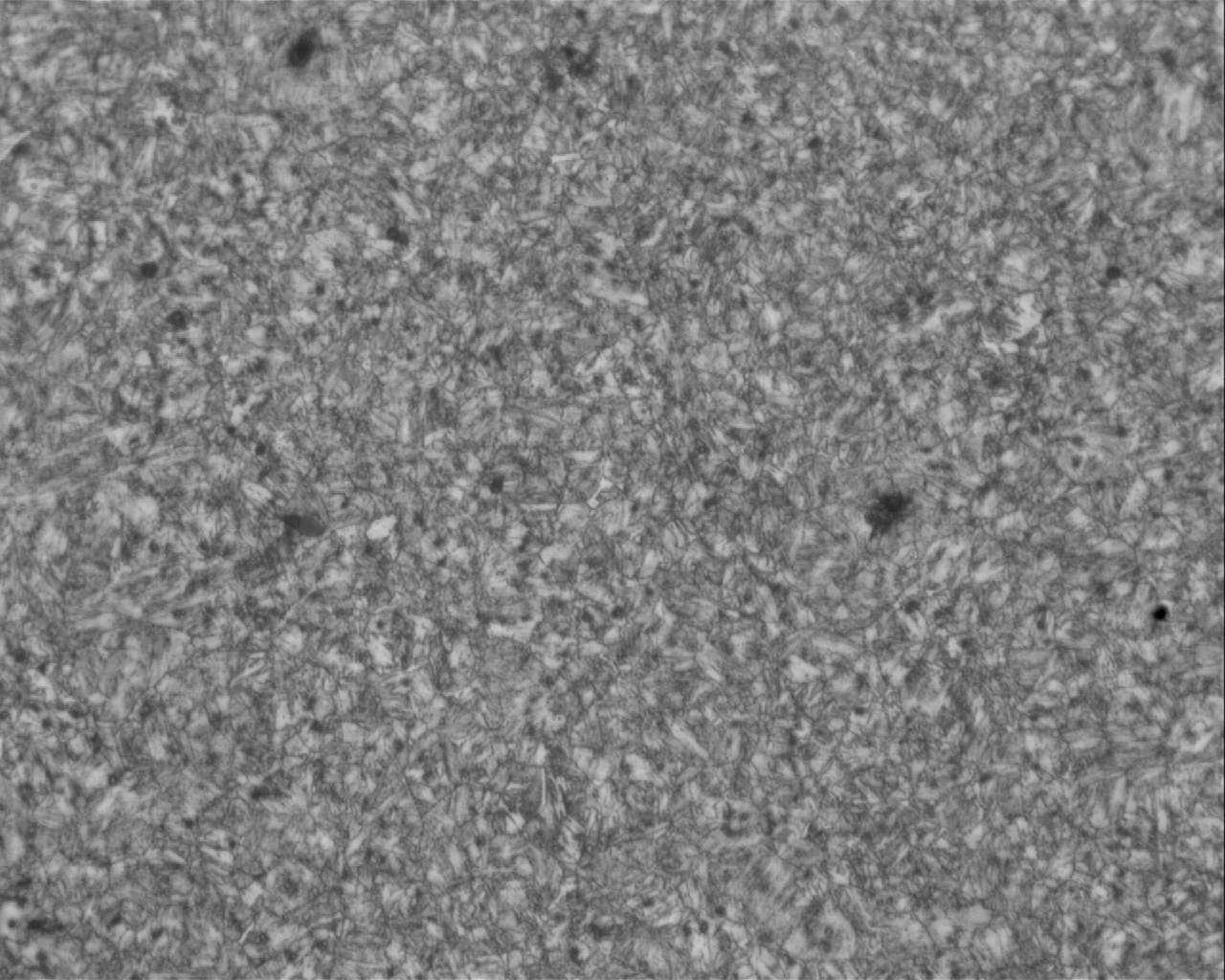

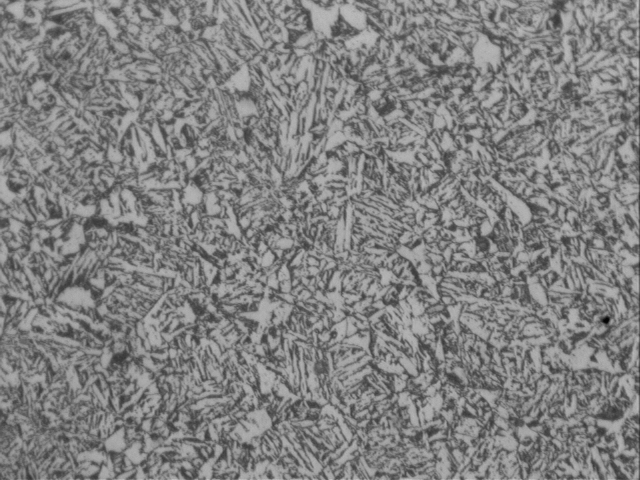

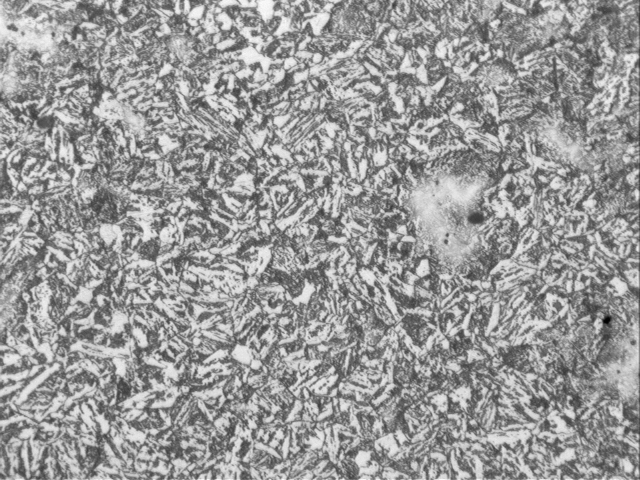

前面是粒贝图片，后面两张是回火索氏体图片，从金相上还是可以看出明显的区别来的。

chaijiadashao

dzkyx1314 发表于 2015-9-23 23:21
前面是粒贝图片，后面两张是回火索氏体图片，从金相上还是可以看出明显的区别来的。

之所以好区别，说白了，粒贝不会大量存在，而回火索氏体却可以大量存在。量的不同，区别也很简单，因为量变最终会导致质变

dzkyx1314

chaijiadashao 发表于 2015-9-24 06:41
之所以好区别，说白了，粒贝不会大量存在，而回火索氏体却可以大量存在。量的不同，区别也很简单，因为量 ...

前面第一张图片就是大量粒贝，和回索还是有很大区别的，粒贝直接转变过来，回索是马氏体回火的，金相上面应该没有大家说的不容易区分。个人愚见……

伯龙马

     粒貝数量的的多少与冷却速度及其该区C-曲线位置（左或右）有关。

dzkyx1314

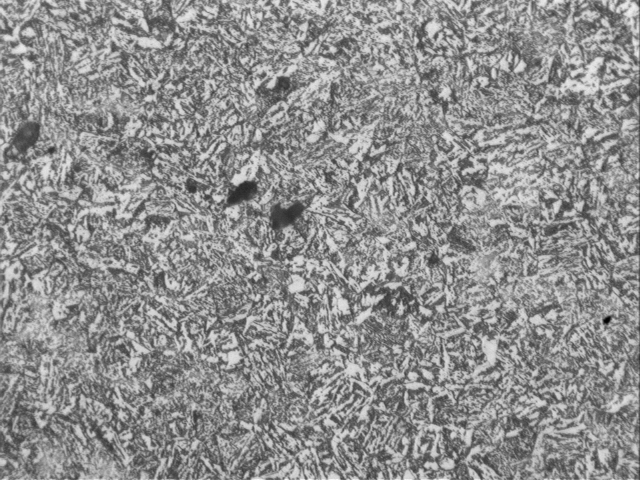

如果粒贝很多的时候，区分还是相对来比较容易，主要还是经常接触或者有相关图片做为参考，金相区分就比较容易，而且两种组织在金相下面表现出来的形态是不一样的，粒贝的形态是铁素体基体上分布着奥氏体转变产物或者区间分布着奥氏体转变产物（如图42CrMo粒贝），回火索氏体形态是铁素体基本分布着球状碳化物，铁素体或多或少的还保留马氏体位向，不会有粒贝那样组织相间的感觉（如图42CrMo回索）。显微镜就这个质量，图片不是特别清晰。

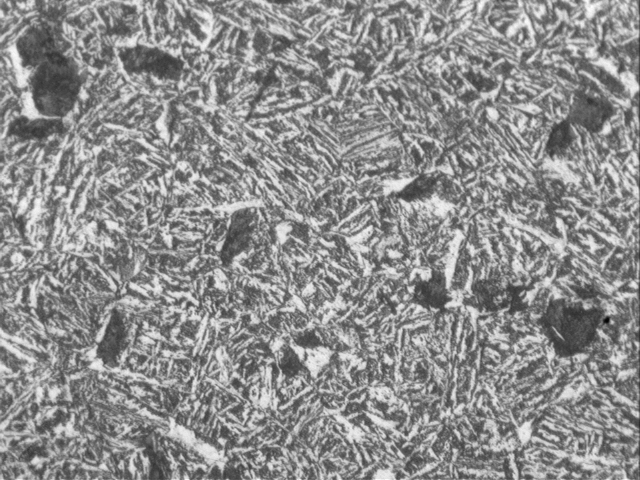

42CrMo粒贝

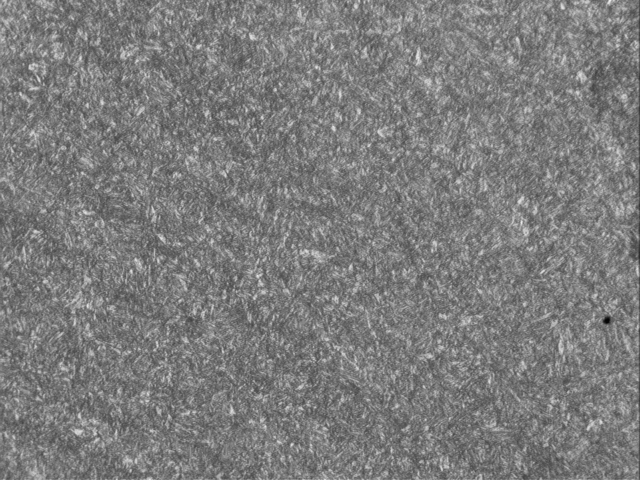

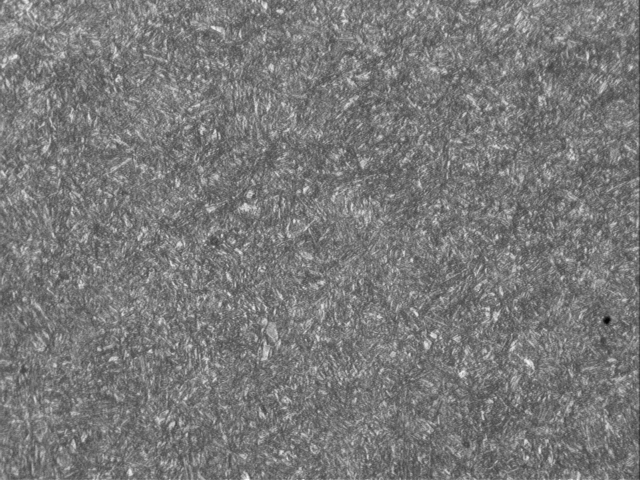

42CrMo回索

chaijiadashao

dzkyx1314 发表于 2015-9-24 21:29
如果粒贝很多的时候，区分还是相对来比较容易，主要还是经常接触或者有相关图片做为参考，金相区分就比较 ...

从您分享的照片来看，粒贝基本较白，回索基体较暗。您说的很有道理，金相做的也不错！

孤鸿踏雪

         粒贝，即粒状贝氏体。粒状贝氏体形成于上贝氏体的上限温区。粒状贝氏体的金相形态为：在光学显微镜下，块状铁素体基体上分布着孤立的“小岛”或“小河”状的高碳奥氏体区。富碳奥氏体区既可分布于铁素体晶粒内，也可分布于铁素体晶界上。研究证明：粒状贝氏体中的岛状富碳奥氏体在继续冷却过程中，随着冷却条件和过冷奥氏体稳定性不同，可发生三种情况的变化。一是部分或全部转变为铁素体和碳化物；二是部分转变为马氏体，这种马氏体含碳量很高，呈片状，其与残余奥氏体组成的岛状组织可以用“M-A”表示；三是富碳奥氏体全部残留下来。初步研究认为：粒状贝氏体中铁素体的亚体结构为位错，但其密度不高，强韧性较好，被应用于生产之中。

        回火索氏体（S）—原系外来语（Sorbite）译名，台湾文献译为粗斑铁化。淬火钢在600℃以上回火时，所形成的组织叫索氏体，这种组织特点是在充分发达的等轴铁素体（F）中弥散分布着细小的球（颗粒）状渗碳体。索氏体硬度一般在280HV左右。

孤鸿踏雪

         粒贝，即粒状贝氏体。粒状贝氏体形成于上贝氏体的上限温区。粒状贝氏体的金相形态为：在光学显微镜下，块状铁素体基体上分布着孤立的“小岛”或“小河”状的高碳奥氏体区。富碳奥氏体区既可分布于铁素体晶粒内，也可分布于铁素体晶界上。研究证明：粒状贝氏体中的岛状富碳奥氏体在继续冷却过程中，随着冷却条件和过冷奥氏体稳定性不同，可发生三种情况的变化。一是部分或全部转变为铁素体和碳化物；二是部分转变为马氏体，这种马氏体含碳量很高，呈片状，其与残余奥氏体组成的岛状组织可以用“M-A”表示；三是富碳奥氏体全部残留下来。初步研究认为：粒状贝氏体中铁素体的亚体结构为位错，但其密度不高，强韧性较好，被应用于生产之中。

        回火索氏体（S）—原系外来语（Sorbite）译名，台湾文献译为粗斑铁化。淬火钢在600℃以上回火时，所形成的组织叫索氏体，这种组织特点是在充分发达的等轴铁素体（F）中弥散分布着细小的球（颗粒）状渗碳体。索氏体硬度一般在280HV左右。

chaijiadashao

孤鸿踏雪 发表于 2015-9-25 14:10
粒贝，即粒状贝氏体。粒状贝氏体形成于上贝氏体的上限温区。粒状贝氏体的金相形态为：在光学显微 ...

                      孤老回答的很精细。

chaijiadashao

孤鸿踏雪 发表于 2015-9-25 14:10
粒贝，即粒状贝氏体。粒状贝氏体形成于上贝氏体的上限温区。粒状贝氏体的金相形态为：在光学显微 ...

国庆之后，我该好好给大家总结一下了
