求助：20CrMnTi齿轮渗碳淬火后磨加工发现裂纹

孤鸿踏雪

shanshi00 发表于 2015-9-30 15:04
看裂纹形态，应属于磨削裂纹。齿轮磨削，沿齿宽方向加工，裂纹沿齿廓产生，相互平行。齿面有磨削回火层。以 ...

齿轮轮齿的磨削应该是沿齿向方向，磨削裂纹应该是龟裂或或垂直于齿向方向

伯龙马

jswxiekai 发表于 2015-9-30 08:40
这块样品上一共有5道成组且平行的裂纹，乍一看我都断定是磨削裂纹了，金相看看又否决了

     金相看看又否决了……，什么原因又否定了？

伯龙马

sudenzhi 发表于 2015-9-29 20:44
从金相看，裂纹为原材料（渗碳前）产生的，白色物为磨削粉屑，供参考。

白色物不会是磨削粉屑，如果是磨削粉屑不可能较均匀的分别在裂纹的一定深度，可能更多地堆积在裂纹的开口处。更可能是导致淬火裂纹的夹杂物。

shanshi00

孤鸿踏雪 发表于 2015-9-30 15:30
齿轮轮齿的磨削应该是沿齿向方向，磨削裂纹应该是龟裂或或垂直与齿向方向

谢谢孤老对我表述的纠正。

孤鸿踏雪

shanshi00 发表于 2015-9-30 16:56
谢谢孤老对我表述的纠正。

                 呵呵，这位兄弟言重了，纠正是不敢的，只是应补充说明啊

heliang28345

jswxiekai 发表于 2015-9-29 19:12
谢谢分析，但是如果在渗碳前就存在裂纹的话，金相里裂纹两侧应该有明显渗碳痕迹，现在看看好像没有～

整个工件表面都渗碳了，而且渗碳层应该也覆盖了裂纹所在位置，你怎么判断的裂纹两侧没有明显渗碳痕迹？

两湖两广两河山

    应该是磨削裂纹。
    1 肯定不是热处理前的裂纹，不是淬火裂纹。证据是“五道平行分布的裂纹”。这种平行分布的裂纹，是磨削过程中产生的裂纹所具有的特征，甚至是独有的特征。
    2 说它是磨削裂纹，还有一个证据：裂纹深度几乎等深，磨削裂纹深度未超出有效硬化层深，且有的裂纹末端分叉成“Y”形，系因磨削过程在表面形成的应力有害但也有限，不足以形成更深的裂纹。
    3 表面未检出“二次马氏体”，不排除磨削者发现表面变色，再修磨以下；或磨削第一次进给量大，磨削表面烧伤，再一次进给磨到尺寸精度要求，将表面变色层磨出了。
    4 关于磨削裂纹的表面分布形态（一般通过表面MT检查出的磁痕形态），有一种说法：工件表面的磨削裂纹（形态）与磨削方向垂直。这一说法是不准确的，事实表明，相当高比例的磨削裂纹，沿着磨削方向呈现。

伯龙马

     磨削裂纹的方向与原始组织的方向性和淬火应力等有关，不宜说成一定与砂轮磨削方向垂直或平行……。此外，磨削裂纹产生的原因，有时是磨削工艺或操作不当造成的；有时是热处理后存在强大应力造成的；有时是原材料有缺陷造成的；有时是氢脆诱发的等等，具体情况具体分析。

huabor

这种材料I.0碳势扩散不裂才怪

lmguo

有回火吗？残奥的延迟转变也会开裂。

huabor

500倍金相图传—张,看看组织情况

jswxiekai

shanshi00 发表于 2015-9-30 15:04
看裂纹形态，应属于磨削裂纹。齿轮磨削，沿齿宽方向加工，裂纹沿齿廓产生，相互平行。齿面有磨削回火层。以 ...

谢谢分析！

jswxiekai

伯龙马 发表于 2015-9-30 16:49
金相看看又否决了……，什么原因又否定了？

一开始看了下裂纹的深度，觉得磨削裂纹不太会有1.5mm左右的深度，小弟金相水平有限，难以准确分辨，还望前辈多多指教

jswxiekai

伯龙马 发表于 2015-9-30 16:54
白色物不会是磨削粉屑，如果是磨削粉屑不可能较均匀的分别在裂纹的一定深度，可能更多地堆积在裂纹的开 ...

样品上一共有5道平行的“Y”字形裂纹，只有一条在主裂纹上发现有白色物，如果是夹杂物的话应该在其他几条裂纹上也能看得到

jswxiekai

heliang28345 发表于 2015-10-2 20:49
整个工件表面都渗碳了，而且渗碳层应该也覆盖了裂纹所在位置，你怎么判断的裂纹两侧没有明显渗碳痕迹？

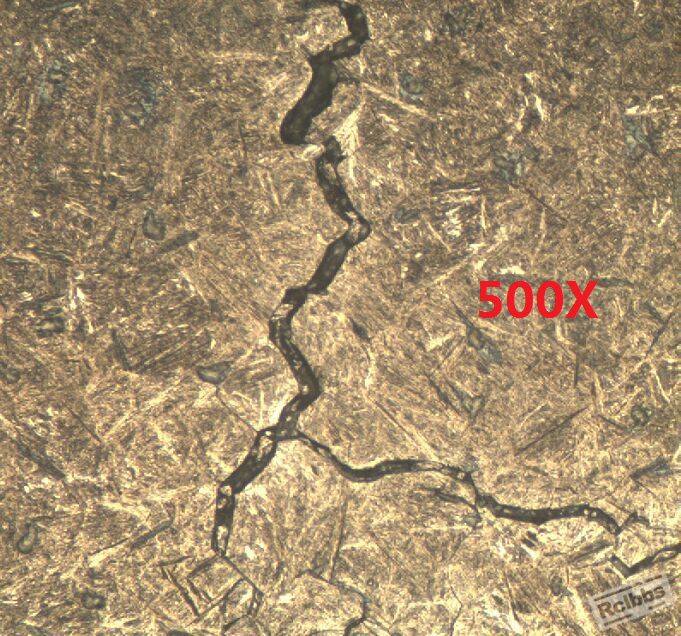

有一张500X 裂纹分叉处的金相，那里是过渡层，如果是渗碳前裂纹的话，裂纹两侧的组织应和离裂纹平行处的地方组织有明显区别～

jswxiekai

两湖两广两河山 发表于 2015-10-3 16:06
应该是磨削裂纹。
    1 肯定不是热处理前的裂纹，不是淬火裂纹。证据是“五道平行分布的裂纹”。这种 ...

感谢前辈，你分析的很有说服性！受教了！

jswxiekai

huabor 发表于 2015-10-6 09:15
这种材料I.0碳势扩散不裂才怪

这个工艺做了3，4年了，第一次遇到开裂

jswxiekai

lmguo 发表于 2015-10-6 09:16
有回火吗？残奥的延迟转变也会开裂。

1+1+1的多用炉做的，工件淬火以后都是立即转移回火的

伯龙马

jswxiekai 发表于 2015-10-9 12:29
样品上一共有5道平行的“Y”字形裂纹，只有一条在主裂纹上发现有白色物，如果是夹杂物的话应该在其他几条 ...

你说：如果是夹杂物的话应该在其他几条裂纹上也能看…………

我看那不一定，其他几条有否裂纹主要取决于杂质含量的多少。仅一条有裂纹这说明杂质含量不多，而且多条平行裂纹说明裂纹是在磨削工序产生的，但产生原因不一定是磨序，具体情况具体分析。

伯龙马

jswxiekai 发表于 2015-10-9 12:28
一开始看了下裂纹的深度，觉得磨削裂纹不太会有1.5mm左右的深度，小弟金相水平有限，难以准确分辨，还望 ...

裂纹深度和多少，取决于磨削力大小和热处理残留应力大小以及杂质含量多少等，不能认为裂纹浅就不是磨削裂纹，应当具体情况具体分析。
