低倍图片欣赏

Vikram · 发表于 2012-7-28 09:15:50

小~啊傻发表于 2010-3-16 09:40
发纹的没有，我也很想弄一套呢
发纹现在磁粉探伤时发现才能看到的，做塔形没那个条件
磁粉被动的是也不能 ...

我们厂里有那个条件，但是我做了许多塔形还没有看到过发纹……真遗憾……

小~啊傻 · 发表于 2012-7-28 10:23:24

Vikram 发表于 2012-7-28 09:15
我们厂里有那个条件，但是我做了许多塔形还没有看到过发纹……真遗憾……

发纹一般在原材料的表面1mm处现在的车加工留量只有在不重复的情况下才能看到不过真正的发纹我也没见过

只是书上说的那些东西而已

不过如果有小钢厂的原材料不防式一下

很多东西在现在比较有实力的钢厂出的原材料很难看的到的

小~啊傻 · 发表于 2012-7-28 10:26:42

freematerial 发表于 2009-3-25 19:18
很好的资料，能否再提供具体的腐蚀方法，及一些实际的例子

我们做低倍是按照GB/T18254-2002标准中的方法来操作的

不过有些钢厂出的原材料就不适合比对化学成分后发现铜的含量不同

这样就要考虑到原材料的出处来选择温度和时间

Vikram · 发表于 2012-7-28 10:59:21

小~啊傻发表于 2012-7-28 10:23
发纹一般在原材料的表面1mm处现在的车加工留量只有在不重复的情况下才能看到不过真正的发纹我也没见过 ...

呵呵，有机会一定和你多交流一下，请教一下：你做低倍的时候取样怎么取？疏松是取整个横截面吗？还是取一小块？还有就是我用10%-40%（容积比）的硝酸水溶液冷蚀出来效果怎么样？材料是80B，热处理状态：正火。

小~啊傻 · 发表于 2012-7-28 16:49:32

Vikram 发表于 2012-7-28 10:59
呵呵，有机会一定和你多交流一下，请教一下：你做低倍的时候取样怎么取？疏松是取整个横截面吗？还是取一 ...

原材料的低倍试样取样部位是横截面  两面磨光（注意冷却不要烧伤）

盐酸在市场上买的都不是很纯的用1:1就行从酸池中出来的试样经过中和后用2次热清水漂洗干净  动作要迅速

低倍操作要注意防护
1、液体飞溅
2、气味防护
3、试样吹干后远离酸洗区域（气味也能再腐蚀试样的）

小~啊傻 · 发表于 2012-7-28 16:52:09

Vikram 发表于 2012-7-28 10:59
呵呵，有机会一定和你多交流一下，请教一下：你做低倍的时候取样怎么取？疏松是取整个横截面吗？还是取一 ...

你应该看一下相关材料的技术条件然后才去做
我做的是轴承钢用的是盐酸是阅读相关的技术条件后才去操作的做时间常了

希望对你有帮助

Vikram · 发表于 2012-7-28 17:16:32

小~啊傻发表于 2012-7-28 16:52
你应该看一下相关材料的技术条件然后才去做
我做的是轴承钢用的是盐酸是阅读相关的技术条件后才去操作 ...

我做的也是轴承钢，但是这里暂时没有加热的东西，不知道能不能用硝酸水溶液冷腐蚀？我在书上看到了，准备去试验一下。酸那些的不存在问题，公司里面很多，什么酸都有。

Vikram · 发表于 2012-7-28 17:25:43

小~啊傻发表于 2012-7-28 16:49
原材料的低倍试样取样部位是横截面两面磨光（注意冷却不要烧伤）

盐酸在市场上买的都不是很纯的用1 ...

不知道你有没有标准作业指导书之内的发我一份看看，需要的仪器设备，具体操作步骤之内的，因为还是第一次做，完全是开荒的形式，希望仁兄能帮的尽量帮哈……在下感激不尽

小~啊傻 · 发表于 2012-7-29 10:25:59

Vikram 发表于 2012-7-28 17:25
不知道你有没有标准作业指导书之内的发我一份看看，需要的仪器设备，具体操作步骤之内的，因为还是第一次 ...

我给你介绍一下轴承钢  应急时候能够做的

盐酸1:1水溶液
工业碱（俗名）
容器：烧杯或砂锅（直径能够满足你试样的大小）
电炉子加热
温度计
塑料盆3个做中和和漂洗用
口罩多层的或防毒面具都没有就找个摩托车帽带面罩的

试片磨光后放到容器内，将配比好的盐酸加入，加入的量要超过试片的2cm以上即可。
1、开始加热加热的过程要随时注意温度的变化，如果温度达到80℃要停止加热，加热时间35分钟。
2、也可以先将腐蚀液加热到需要的温度（60-80℃）然后将试片放入保温15分钟。

试片达到明显能够显示出缺陷为准。

上述操作要在户外进行，切记不能在没有特殊建造室内操作。

Vikram · 发表于 2012-7-29 23:36:17

小~啊傻发表于 2012-7-29 10:25
我给你介绍一下轴承钢应急时候能够做的

盐酸1:1水溶液

十分感谢，我明后天抽时间去试验一下，希望能做出好的晶界……

小~啊傻 · 发表于 2012-7-30 07:27:15

Vikram 发表于 2012-7-29 23:36
十分感谢，我明后天抽时间去试验一下，希望能做出好的晶界……

忘记了还有电吹风要大功率的用他来吹干清洗好的试片

Vikram · 发表于 2012-7-30 08:41:03

小~啊傻发表于 2012-7-30 07:27
忘记了还有电吹风要大功率的用他来吹干清洗好的试片

这个啊，只要做金相应该都有的……呵呵

fantasize · 发表于 2012-8-1 10:20:24

图片很好，感谢分享~~~~~~~~~~~~~~~

小石头 · 发表于 2014-3-4 10:45:08

小~啊傻发表于 2012-7-29 10:25
我给你介绍一下轴承钢应急时候能够做的

盐酸1:1水溶液

那请问一下，中和直接用什么溶液，用碳酸钠水溶液吗？
我做过两次低倍了，但不如你做的清晰明了。我的做法如下，请指正
我们有专门的低倍装置带通风柜的，有控温的，一般我把1:1盐酸水溶液加热到70℃，然后放入试样（试样是经磨光抛光的），腐蚀15min，然后取出用热水冲洗用毛刷刷刷最后用大功率吹风机吹干。
做出来很模糊，就是不干净，貌似有水渍的样子，而且取出试样时弄得手忙脚乱

leekeychen · 发表于 2014-3-4 15:26:34

低倍组织，包括疏松，还有夹杂，还有什么吗？

pivzhang · 发表于 2014-3-8 19:43:32

期待高人回答，共同学习进步

shmx17 · 发表于 2014-3-12 10:31:19

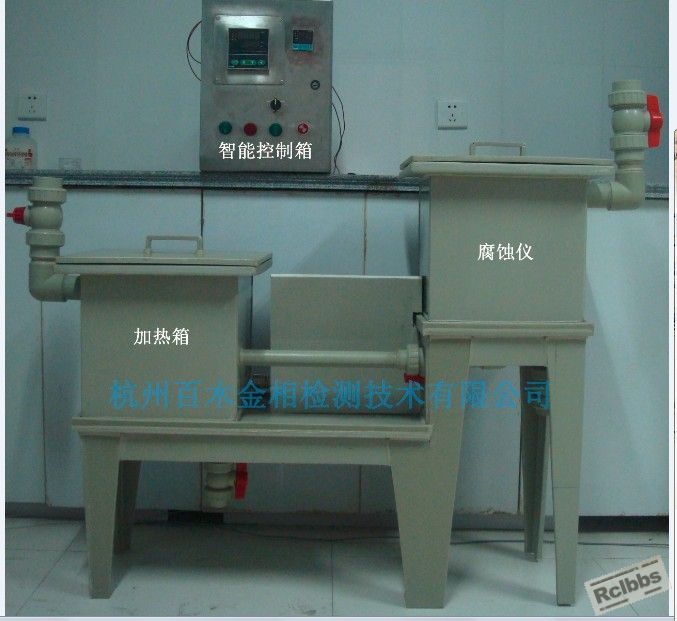

这种低倍腐蚀设备对环境对人有保护作用大家参看

shmx17 · 发表于 2014-3-12 10:34:30

该设备优点在于

设备的腐蚀槽与加热槽分开放置，放置或取出腐蚀后的样品时，都是在无酸状态下进行，
2 有效的保护了人体以及工作环境。
3 腐蚀槽以及加热槽设有排酸口清洗方便。
4 腐蚀槽以及加热槽设有排酸雾口可外接管道。
5 样品腐蚀期间酸液循环流动，保证了酸液的温度均匀性。
6 加热温度腐蚀时间可设定，有定时报警功能。
7 腐蚀试样结束，酸液自动返回加热槽。外接水源直接在腐蚀槽中冲洗试样，废水通过酸槽底部排酸口排除，取出试样吹干后即可观察。
8 加热器采用特殊材料制作，耐腐蚀，使用周期长。
9 电源控制柜与酸蚀槽分开放置，保证控制系统不受酸雾影响。

显微人 · 发表于 2014-3-14 11:17:28

这是原来GB1979-80低倍的标准金相图谱

显微人 · 发表于 2014-3-14 12:17:36

小~啊傻发表于 2008-11-30 12:44
图片在钢厂的实验室里借来的，全都是原版的照片。（老标准）
腐蚀方法我们是按照GB/T18254-2002做的

感谢啊，老货了，全都是原版的照片，珍贵的
