多用炉参比气对金相组织的影响

周建国

今天特意对参比气的供应停止后是否对碳势的测量照成影响做了一个对比试验，结果是和#17的李工讲的一样，从显示的数值看没有任何的变化（包括氧势和碳势显示），只是富化剂的滴入量频率要比正常达到碳势的要高，所以这个现象会带来表面正常而实际的炉内碳势高的假象，最终的结果就是杨工说的结果。。多谢李工的补充。

孤鸿踏雪

据马拉松氧探头用户手册介绍：参比气流量控制在400~800ml/min为宜。

shane

参比气为泵入的空气，富含氧，因此微量的气流即可满足需要（探头供应商建议的试验：用一水杯，将探头端参比气管插入，可见气泡均匀出现即可；既检查供气，又检查了气流）；
大量气量引入探头内端，就要考验探头的可靠等能力了；

爬爬

昨晚我们公司也发生了这种情况 供给参比气的气泵坏了  一晚上也没入工件

孤鸿踏雪

回复 24# 爬爬


    结果如何？

liruitu

据马拉松氧探头用户手册介绍：参比气流量控制在400~800ml/min为宜。
孤鸿踏雪 发表于 2010-7-27 15:41

杨工是拿的哪份说明书？我手上的说明书是这样的：

孤鸿踏雪

回复 26# liruitu


    我手头现有两个版本的《马拉松氧探头用户手册》，一个叫《马拉松氧探头用户手册》（A4纸），按照这个版本的介绍，参比气流量应设定在50~150ml/min；另一个版本叫《马拉松（北京）监控系统科技有限公司氧探头使用手册》（32开纸版面），这个版本建议将参比气流量设定在400~800ml/min。

liruitu

回复 27# 孤鸿踏雪
    难道是型号不同？差别也太大了

孤鸿踏雪

回复 28# liruitu

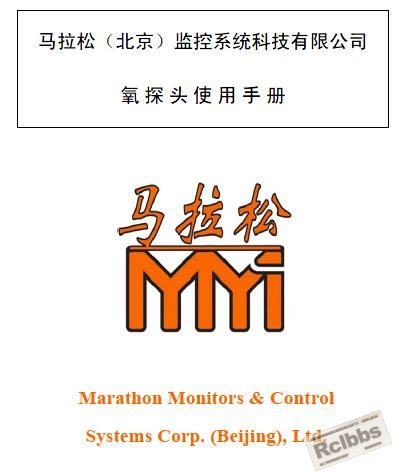

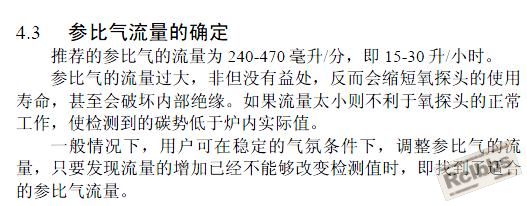

     我刚才又看到一个版本《马拉松（北京）监控系统科技有限公司氧探头使用手册》，这个版本推荐的参比气流量的确如你所讲，为240~470ml/min，即15~30L/h。

puttar

马拉松氧探头为240~470ml/min，即15~30L/h，这么大啊，请专家给个解释？

cnszgong

个人见解：不管新安装上的氧探头的参比气流量的推荐值是多少，只要在稳定的气氛条件下，把参比气流量慢慢从小调到大，只要发现流量的增加已经不能改变检测值的时候，那就是适合的参比气流量。（这样 可以避免因 参比气流量过大缩短氧探头的使用寿命，又能测得炉内的真实氧电势）
当然也有例外的：有一次夜班交班时说氧探头的氧电势有每隔一段时间 向下跌落的情况（注意 那不是吹扫），我接班后首先检查氧探头线路和参比气管路以及参比气流量，发现一切正常。但当调大参比气流量时 观察到氧电势发生了剧烈的变化，我就立即判断氧探头失效，并立即更换了氧探头，更换后一切正常。

daniel-li

一般直接连接氧探头的就两条气路，标准（参比）空气，烧积碳空气。炉内气氛与标准空气反应后测得的碳势转化成电讯号，电讯号再转换为数字讯号反应在控制器屏幕。所以，测得碳势是以“标准“空气为依据。然而不同厂家生产的氧探头要求标准空气也不同，只要流量控制在要求范围（公差）之内，测得数据可以接近真实值。
不过我曾经也这么“玩”过，标准空气不用推荐范围，即测出的是假碳势，但是经过多炉实验后，可以找到“假碳势”和炉内“实际碳势”的对应关系，所以达到你对实际碳势的可控就可以了。不过这么“玩”纯属没事找事，哈哈，愚见，各位批评

tangbin119

回复 3# LIUYANG


    井式炉也一样，甚至还会出现碳层的不均匀

孤鸿踏雪

回复 32# daniel-li


    有氧渗碳中的三种空气：1.参比空气，又称基准气。是通入氧探头锆管内的，也是氧探头测量氧电势的测量基准；
                        2.烧炭空气，又称吹扫空气。是通过氧探头锆管与保护管夹层从氧探头的两窗口进入炉膛内的，用于氧探头窗口积碳的吹扫；
                        3.平衡空气，又称工艺空气。是用于平衡碳势的，当炉内实际碳势高于设定值时，平衡空气电磁阀自动打开来降低碳势。

csyyd

马拉松推荐的氧探头参比气为400-800ml/min

koji1573

对于参比气的作用和流量我有以下理解：
1、理论公式中，按照“E(mV)=0.0496 xT x lg(pO2’ / pO2”)
其中：T为氧化锆探头的温度；pO2”为氧探头在炉气中的氧分压；pO2’为氧探头在空气中的氧分压。”，这个公式来看，，如果没有基准气，那么  pO2’ 这个值会为0，而ln0是一个没有意义的函数，所以也无从确定碳势是怎样的偏差。
2、实际工作环境中，只要氧探头的基准气管路通畅，也不会存在没有基准气的情况。因为基准气的管路是两段开口的，与大气联通，即使没有外力使空气在内部流通，实际基准气管路中也不会是真空的，里面必然充满的是空气，而空气内的氧分压是固定的。
所以，使用一个固定流量的空气作为基准气，只是为了保证基准气管道的畅通，并不是为的保证基准空气中的氧分压的固定。只要基准气管道畅通，那个pO2’就会是一个定值，哪怕没有流量通入，都不会导致碳势出现偏差。所以这个流量只要有就可以，并且应该是低一些为好。

孤鸿踏雪

koji1573 发表于 2011-9-26 22:49
对于参比气的作用和流量我有以下理解：
1、理论公式中，按照“E(mV)=0.0496 xT x lg(pO2’ / pO2”)
其中 ...

并非你所想象和推理！事实上是这样的：如果因为参比气泵坏，或参比气管路堵塞、中间泄露等无法通入氧探头时，碳控仪仍然有示值显示，但此时的显示值是虚假的，显示值远低于炉膛内的实际碳势。如果你觉得不可思议，你可以做个试验，但这个试验一定会付出代价的，这个代价就是：如果你对一炉产品一开始就断开参比气管路，将会导致产品的过渗碳。不仅会导致碳化物级别超标，而且可能是渗层深度超标。

热处理游民

孤鸿踏雪 发表于 2011-9-27 07:56
并非你所想象和推理！事实上是这样的：如果因为参比气泵坏，或参比气管路堵塞、中间泄露等无法通入氧探头 ...

杨工说的没错，参比气对质量有影响，《也就是说精确控制》
但前提是炉子的密封、氧探头精准度与之相关部件处于良好状态等......
我认为影响质量很大的是，渗碳介质的流量，请指教  。

sunshine

这种现象的出现，有没有谁能解释一下，我也很想知道！

cloudwalk

氧探头测量炉内碳势的机理或原理大家都知道，炉内氧势与基准空气中的氧势有差别从而产生电势差，mv值的大小在一定温度下反应炉内氧势的高低，从而来实现控制碳势。当基准空气断开以后，氧探头测量的的氧势差变小，所以氧探头不是因为积碳而造成测量显示的碳势高于炉内实际的碳势，而是测量的假象，因而造成长时间的不断通入富化气，当然，时间过长就会造成氧探头积碳，大大降低氧探头的寿命。由于基准空气的断开或堵塞，正常化学热处理的产品就会出现由于实际碳势过高引起层深超差和表层组织恶化，马氏体粗大及残奥过多超标，碳化物网状块状等超标。
当参比气断开或者堵塞时，炉子的碳势曲线与正常比一定有异常，比如碳势到达的时间较长，扩散期通富化气或者间隔通富化气（不同炉型及渗碳工艺相关）；这是一种情况，当然，即使有参比空气，也会发生一种假象，当氧探头已经积碳或叫中毒时，也会发生测量的碳势低于实际的碳势而造成表面组织及层深偏深或超标。
所以，预防这种异常要点检设备氧探头基准空气流量及清洗空气流量以及管路是否通畅，碳势温度曲线有无异常，综合检查。另外，定期的定碳测量也是一种必要的预防方法及日常的金相组织层深波动的监控都是要注意的。
