洛阳轴承研究所关于轴承钢的一些解释（共三章）

wei819819 · 发表于 2013-3-21 19:24:58

谢谢楼主提供这么好的资料

化生 · 发表于 2013-3-22 07:12:38

lihuashi 发表于 2010-12-11 10:31
附PDF文档

楼主你好：
资料挺好，学习
有个问题，听说标准要更新，目前状况是？有最新的信息吗？

dikewhm123 · 发表于 2013-3-22 08:53:41

zHANG_999567 发表于 2012-2-16 14:03
前几天我们公司的金相人员参加了洛轴举办的金相培训，听参加培训的员工说我们公司对马氏体组织的评级比较松 ...

如何理解组织粗，晶粒不可粗？还望详解

zHANG_999567 · 发表于 2013-3-22 14:54:09

dikewhm123 发表于 2013-3-22 08:53
如何理解组织粗，晶粒不可粗？还望详解

国标对淬回火组织的晶粒度没有要求，但是对组织的要求比较严格，有少量针状马氏体就为过热。
国外一些客户淬回火组织有晶粒度要求，针状马氏体对他们来说是正常的组织，就象我前面提到的大于5级的组织都是合格的。

紫琅人 · 发表于 2013-3-22 21:08:13

zHANG_999567 发表于 2012-2-16 14:03
前几天我们公司的金相人员参加了洛轴举办的金相培训，听参加培训的员工说我们公司对马氏体组织的评级比较松 ...

这个事中国和国外标准的区别，以及性能要求的区别，关于怎样合理的确定组织的好坏，还得结合产品的性能要求，但不能一味的按国外标准来确定，总体看国外的标准一般以1千倍数来观察的，国内以5百倍数，一千倍数辅助

窦信胜 · 发表于 2013-3-23 15:01:53

Acm900度？
个人感觉这个数据肯定有问题吧！

dikewhm123 · 发表于 2013-3-25 10:30:56

zHANG_999567 发表于 2013-3-22 14:54
国标对淬回火组织的晶粒度没有要求，但是对组织的要求比较严格，有少量针状马氏体就为过热。
国外一些客 ...

哦，拜读，受教，谢谢

zHANG_999567 · 发表于 2013-3-25 11:31:08

紫琅人发表于 2013-3-22 21:08
这个事中国和国外标准的区别，以及性能要求的区别，关于怎样合理的确定组织的好坏，还得结合产品的性能要 ...

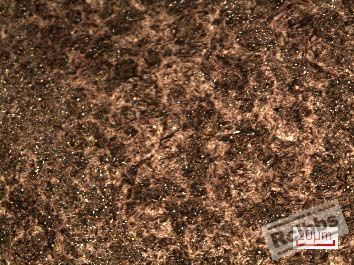

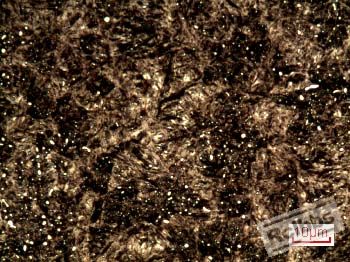

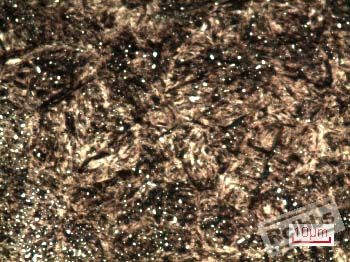

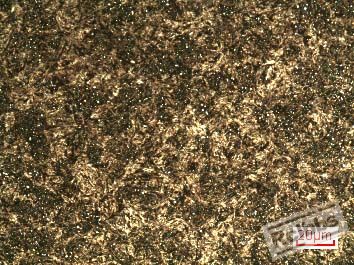

其实我也是被人误导，上面4张图是拍自同一样品不同位置不同放大倍数的，这个样品有关权威人士评级是大于5级，因此我想看看大家的评级。是合格还是不合格？

LZY2072203 · 发表于 2013-4-11 00:06:44

本帖最后由 LZY2072203 于 2013-4-11 00:08 编辑

看来论坛中轴承行业的人才不多啊，这种基础知识都这么缺乏。介绍本标准供大家参考学习：JB/T1255-2001

上海恒精机电 · 发表于 2013-4-11 15:30:32

滚子轴承全自动三工位高频感应淬火机床，效率高，有客户现用案例，仅供大家参考

四方真空炉 · 发表于 2013-4-29 10:03:05

对轴承研究很透彻，洛阳轴研所名不虚传

冷艳锯 · 发表于 2013-5-6 12:37:51

不管怎么样，是不错的帖子。
但是，热处理是个经验活。成分、组织、变形有很多不确定性在里面。

wangyg · 发表于 2013-5-13 20:02:07

zHANG_999567 发表于 2013-3-25 11:31
其实我也是被人误导，上面4张图是拍自同一样品不同位置不同放大倍数的，这个样品有关权威人士评级是大 ...

刚到论坛，这组图片评价5级也过了吧，碳化物分布不是很好，个人认为评3.5-4级，不超过4级

美丽的秋 · 发表于 2013-6-17 11:40:30

学习学习

，不错，给大家补充下基础知识！

zhaozhihua · 发表于 2013-11-8 17:32:29

zHANG_999567 发表于 2012-2-16 14:03
前几天我们公司的金相人员参加了洛轴举办的金相培训，听参加培训的员工说我们公司对马氏体组织的评级比较松 ...

轴研所的金相培训一般在几月份?培训周期是多少?

梦想人生 · 发表于 2017-12-7 10:16:59

谢谢楼主提供这么好的资料，值得参考，对工艺、质量都具有极高的指导作用

yuhuai1204 · 发表于 2020-3-2 19:24:41

内部资料哦，有好多经验分享一下哇

小UU · 发表于 2020-3-11 14:25:28

zHANG_999567 发表于 2012-2-16 14:03
前几天我们公司的金相人员参加了洛轴举办的金相培训，听参加培训的员工说我们公司对马氏体组织的评级比较松 ...

师傅您好：
请问您是否有国外热处理的标准或技术要求，想学习一下，不胜感激！

淡蓝心境 · 发表于 2021-6-19 08:15:26

楼主，请教一下，第一章的Ar3温度点707℃的意义是什么？A3线以上是亚共析钢完全奥氏体化（A）,A1线和A3线之间是铁素体F开始转变为奥氏体A，即A+F，A3线以下是铁素体A，以上是在平衡态缓慢加热冷却时的情况。Ar3一般不是指冷却时A向F转变的临界温度点吗？GCr15是过共析钢，Ar3的实际意义是什么呢，Ar3这个温度临界点有什么指导作用呢，搞不太懂，请指教。

zxz197393 · 发表于 2021-8-30 09:24:09

谢谢提供分享宝贵资料

		自动登录	找回密码
密码			免费注册

洛阳轴承研究所关于轴承钢的一些解释（共三章）

本帖子中包含更多资源

浏览过的版块
