失效及缺陷组织照片

leomet · 发表于 2014-2-7 22:12:35

本帖最后由 leomet 于 2014-2-7 22:34 编辑

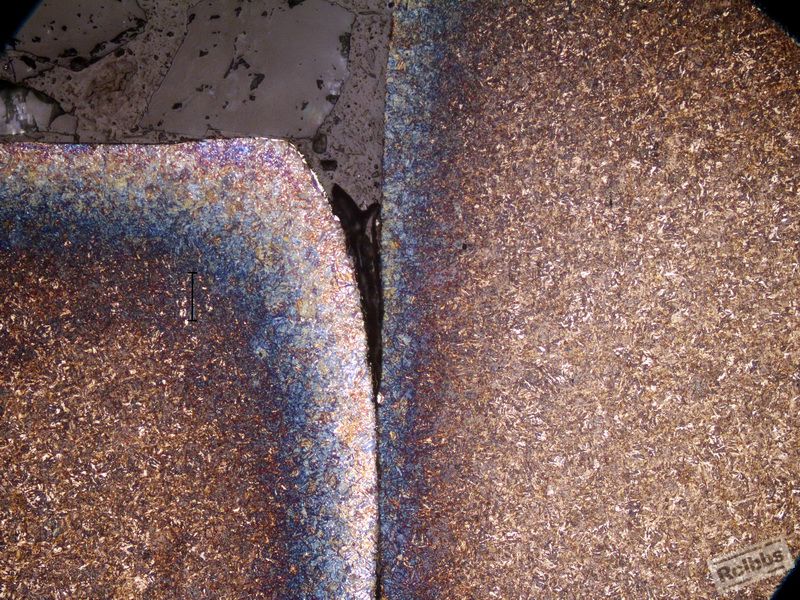

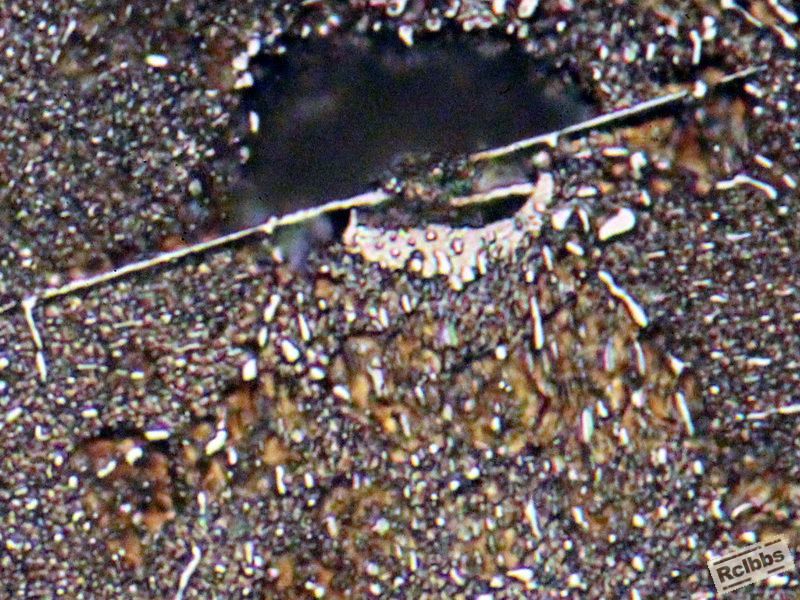

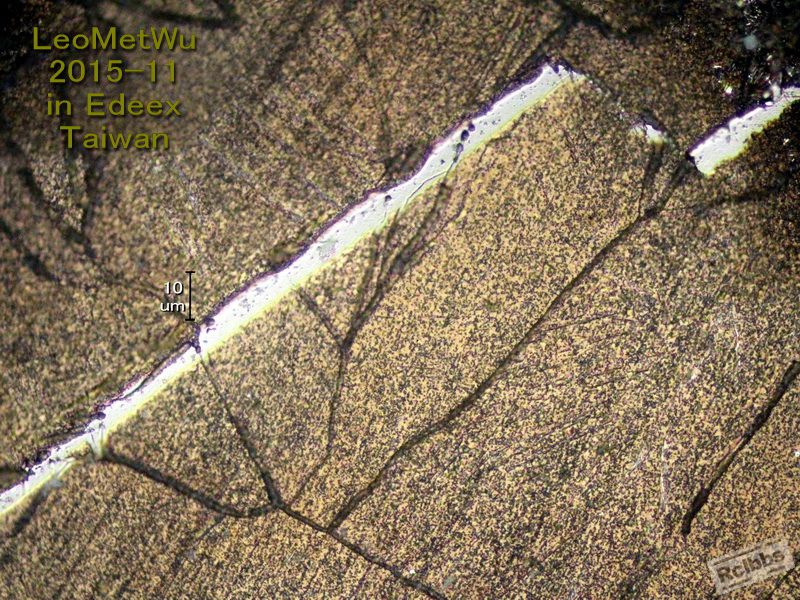

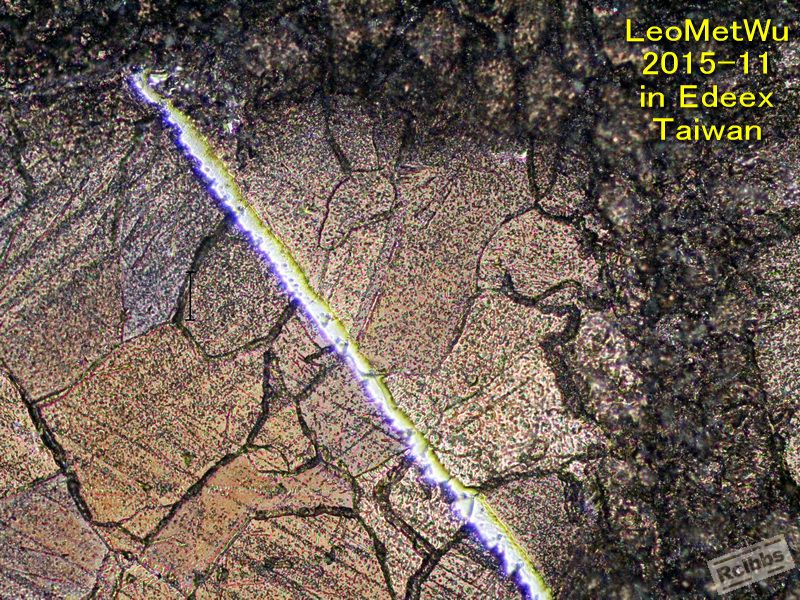

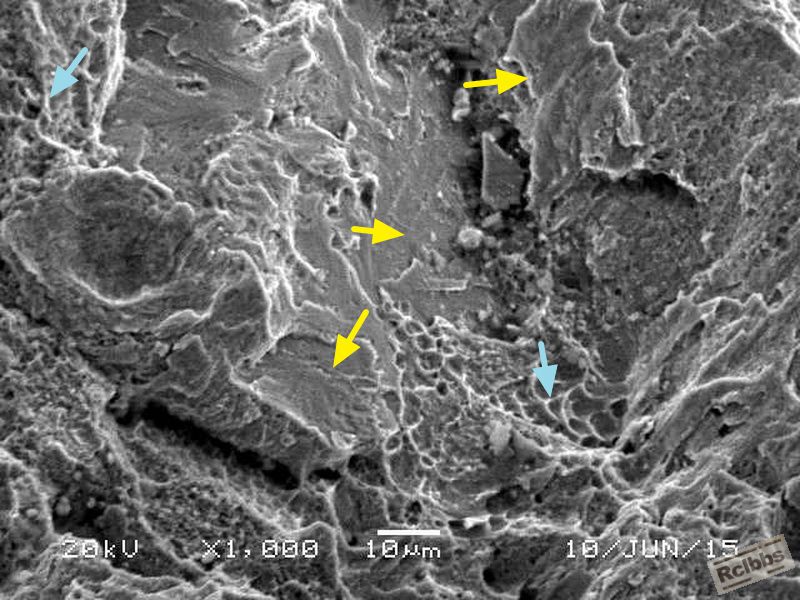

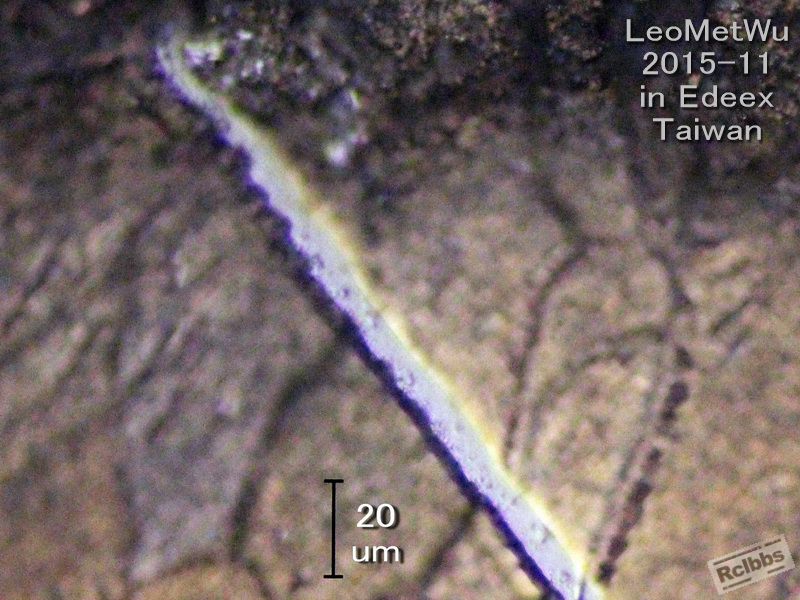

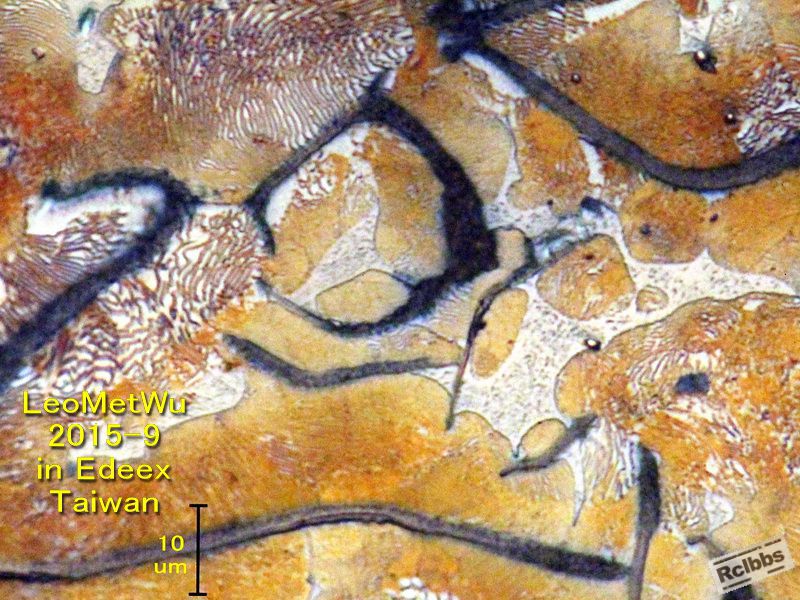

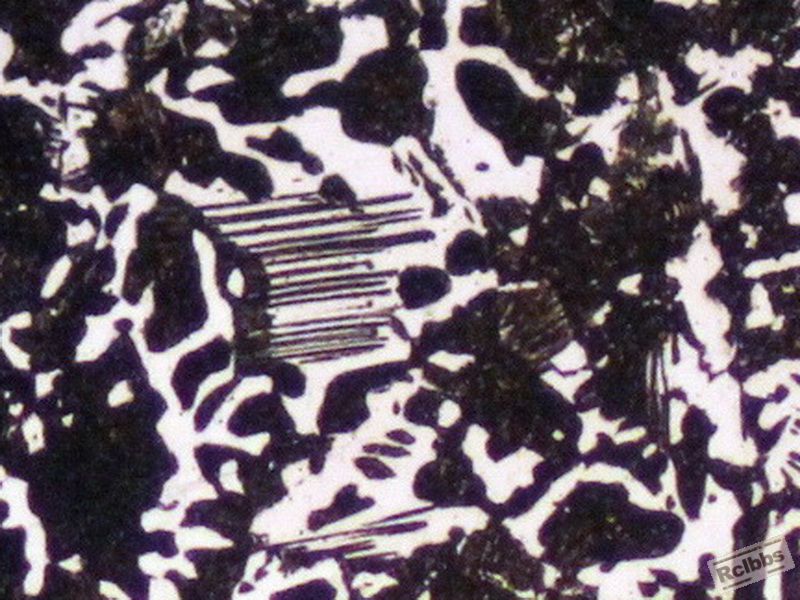

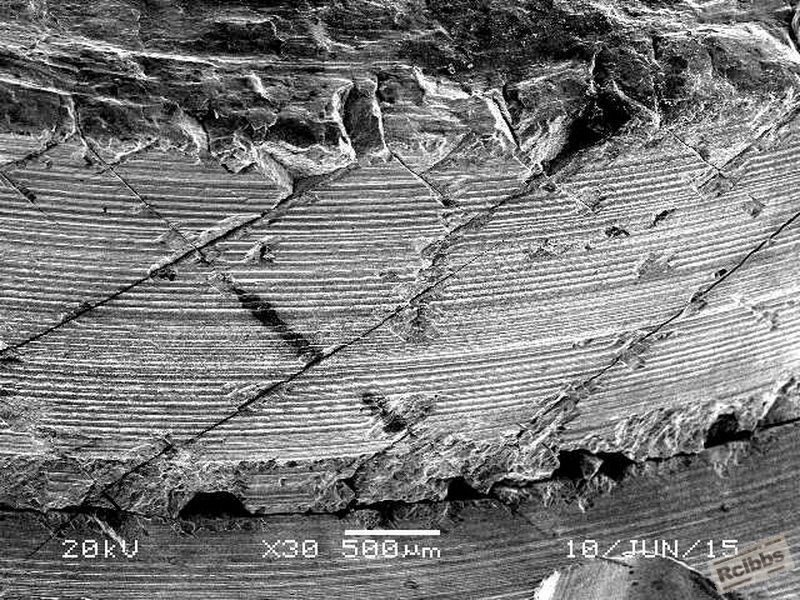

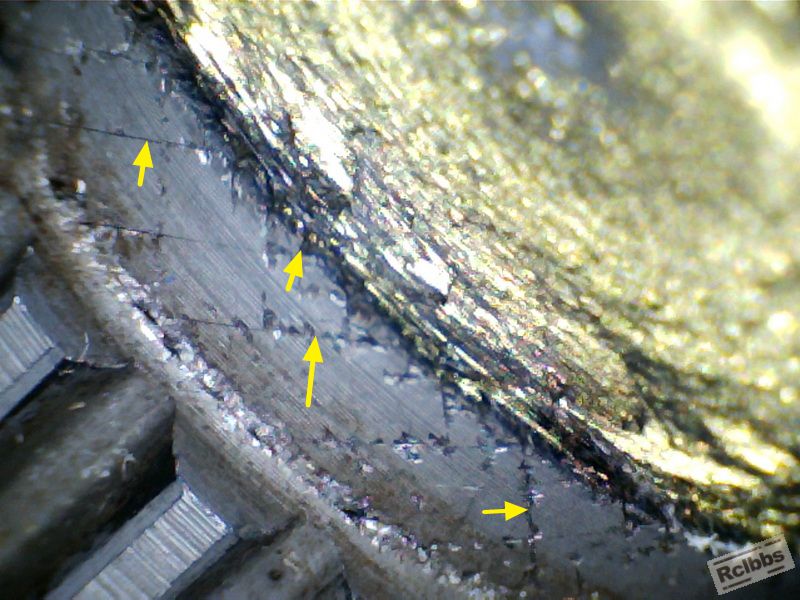

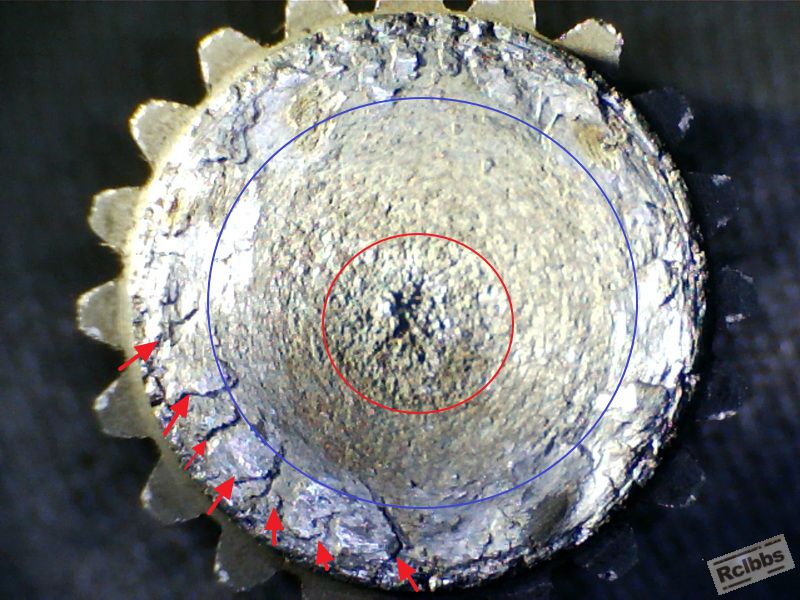

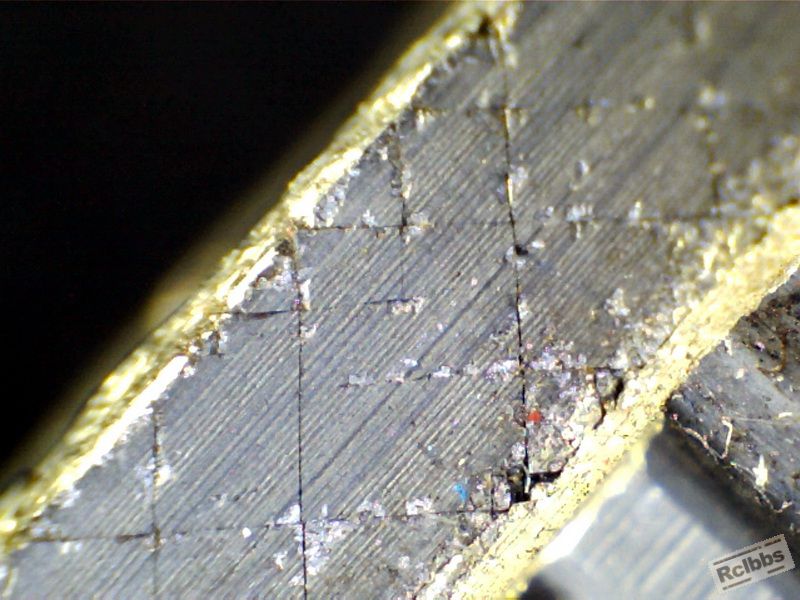

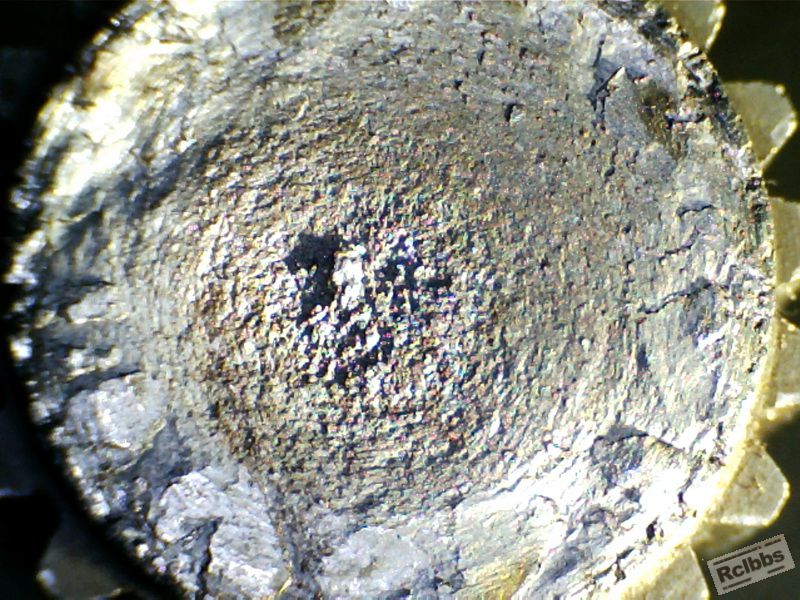

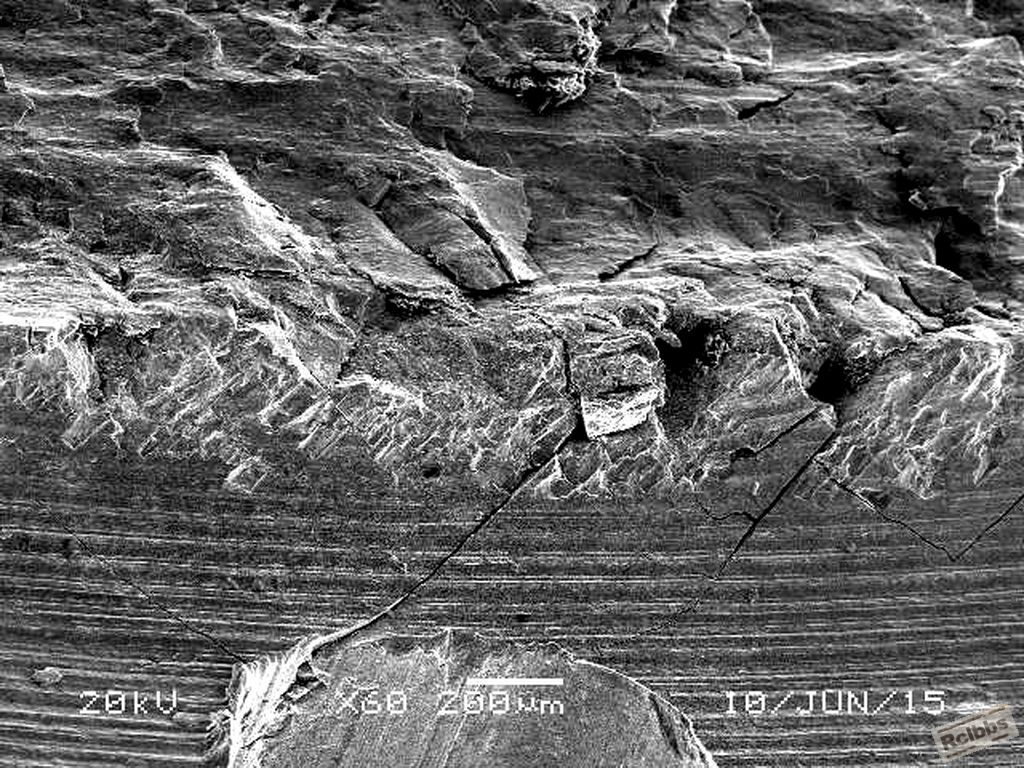

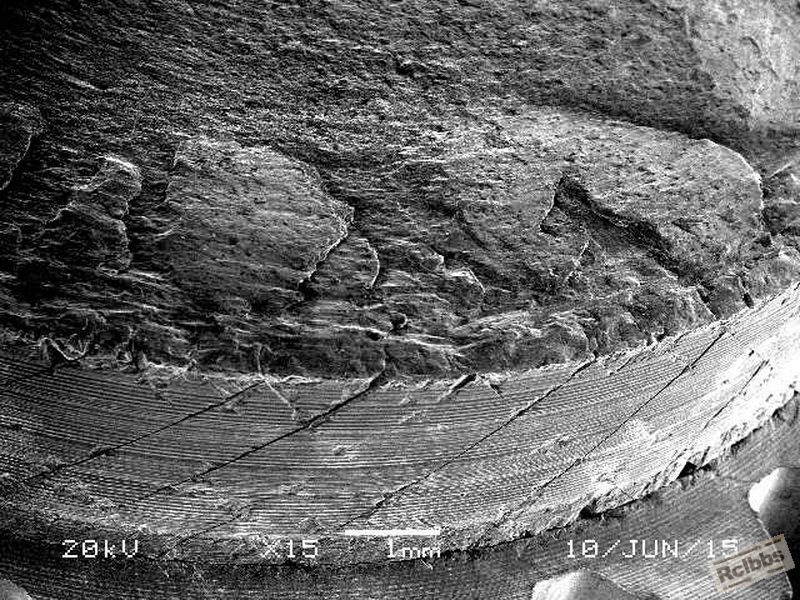

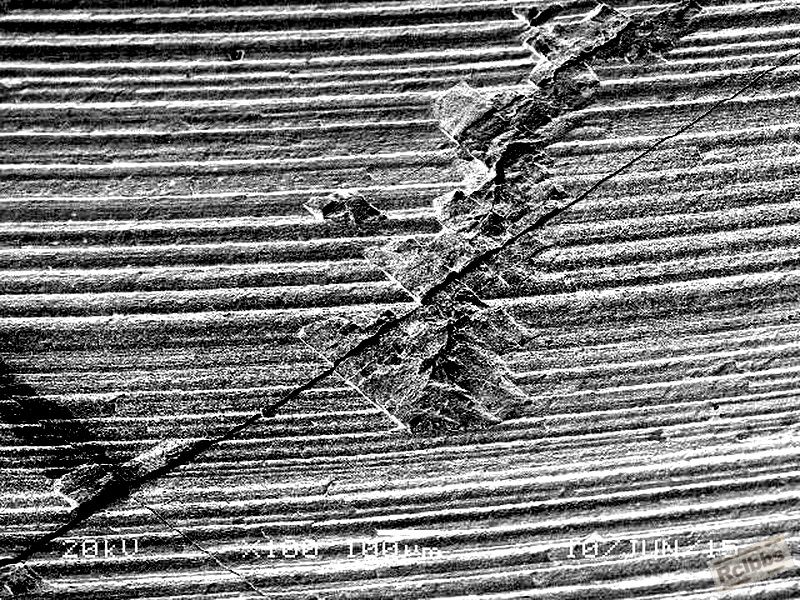

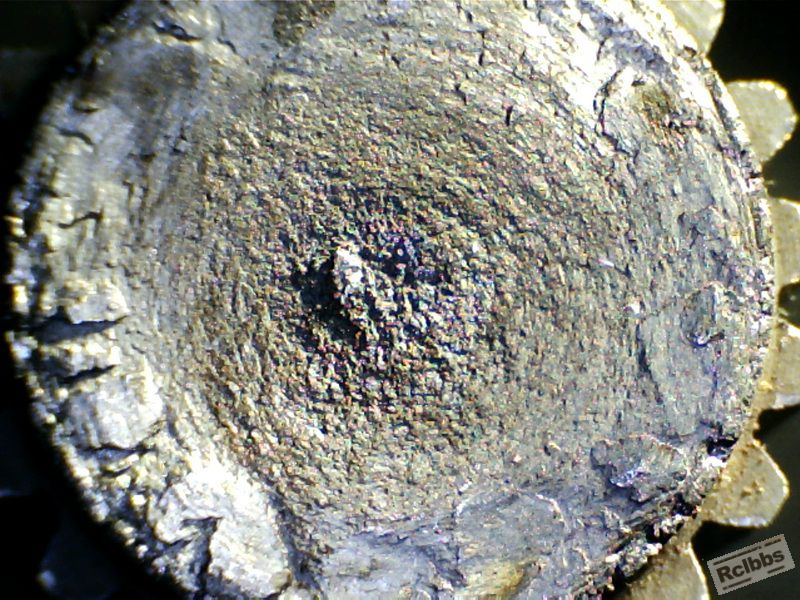

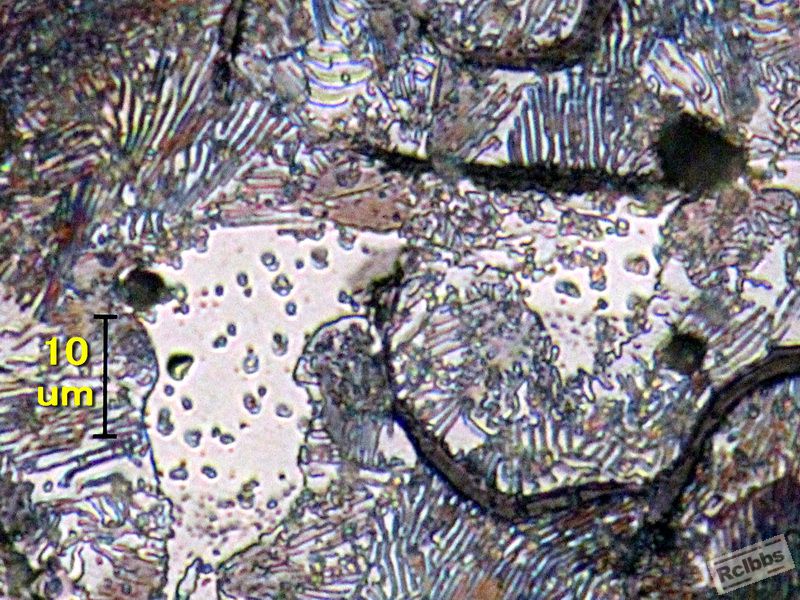

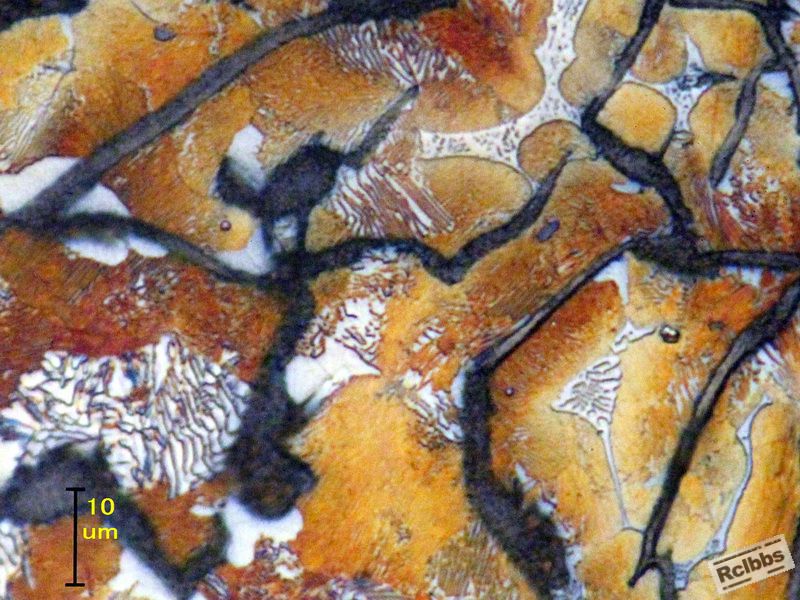

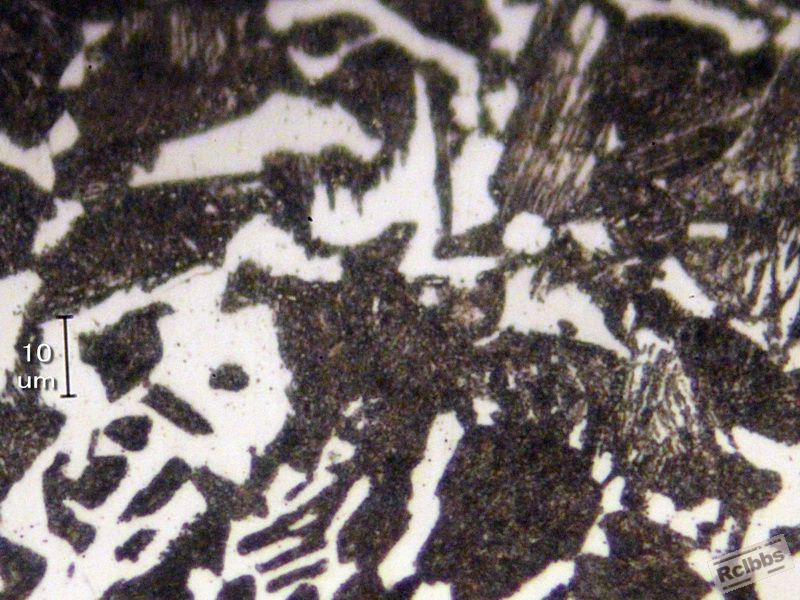

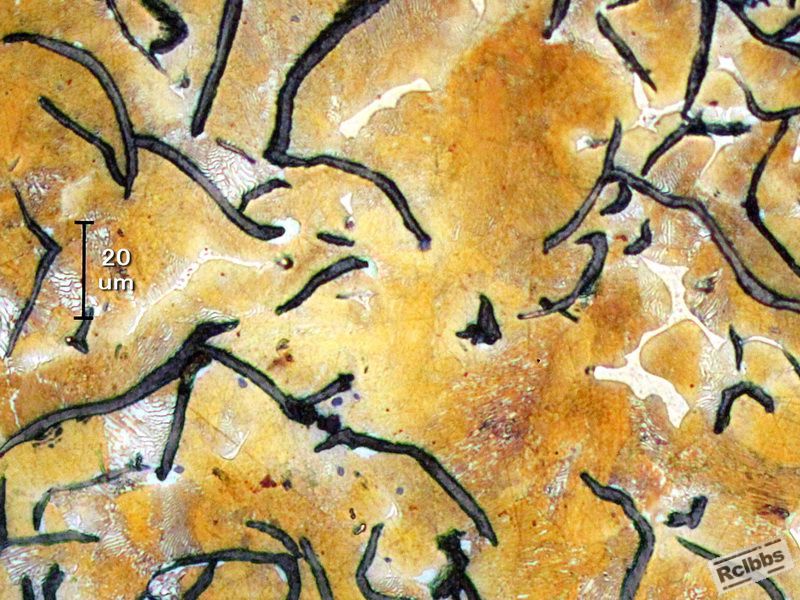

More photos for #332; The first photo: fracture surface cut by EDM wire-cutting.

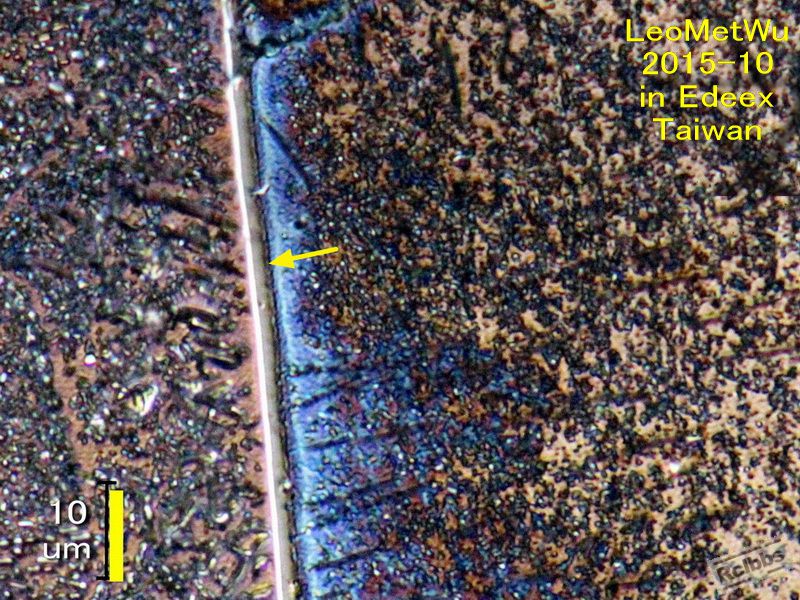

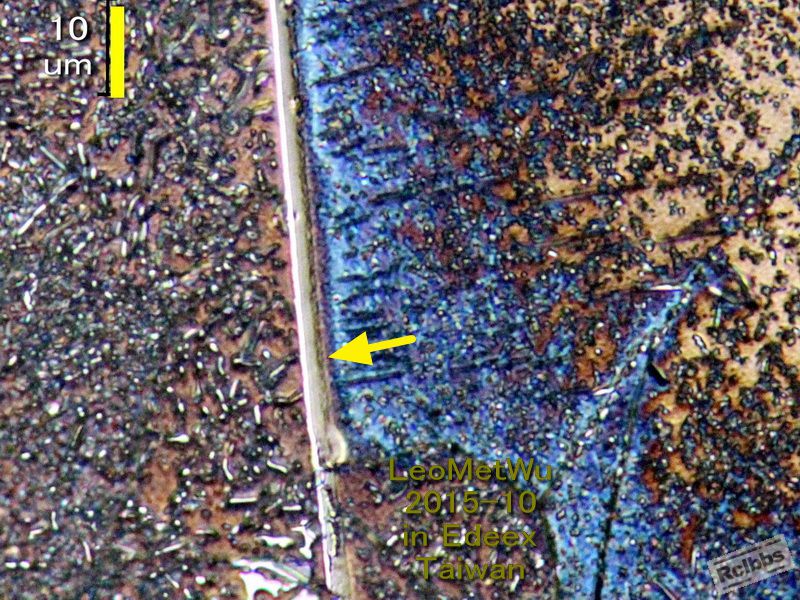

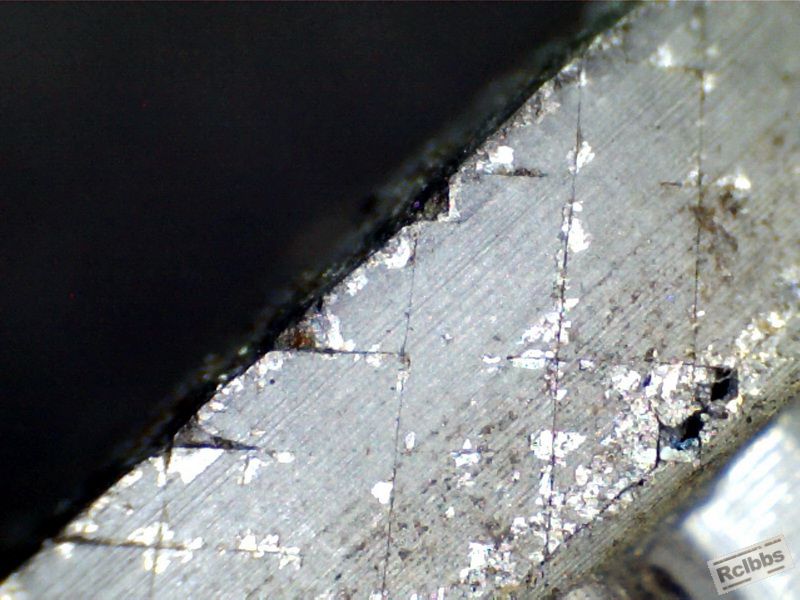

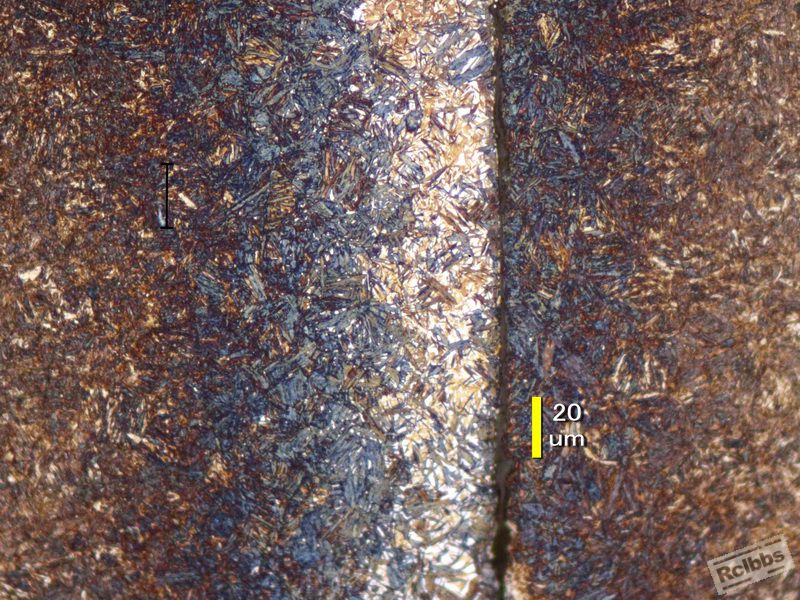

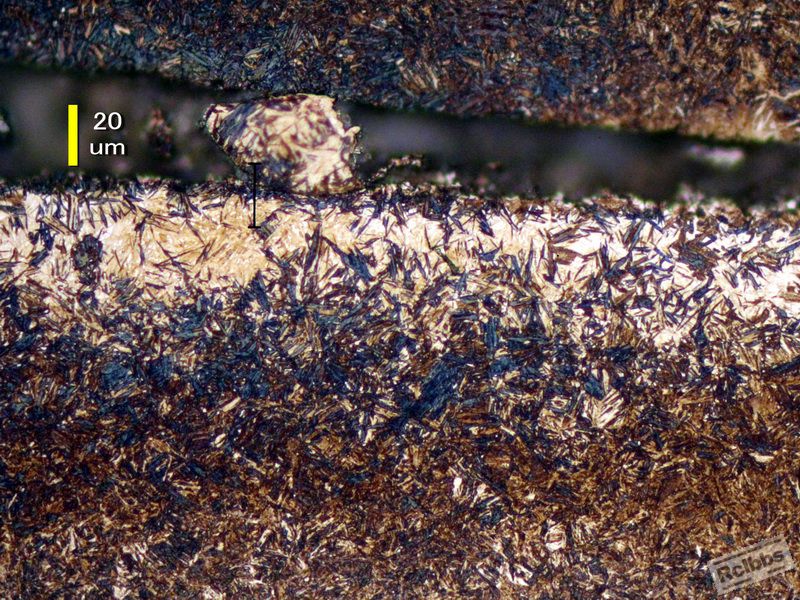

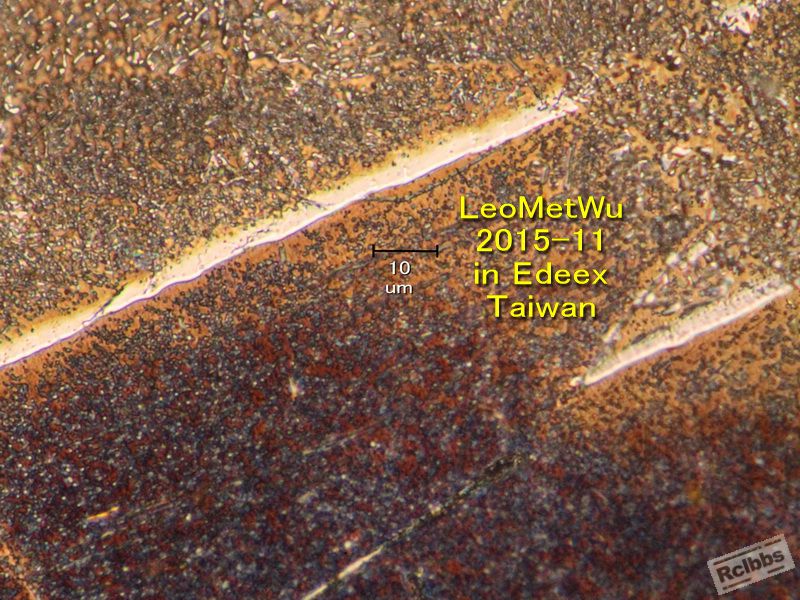

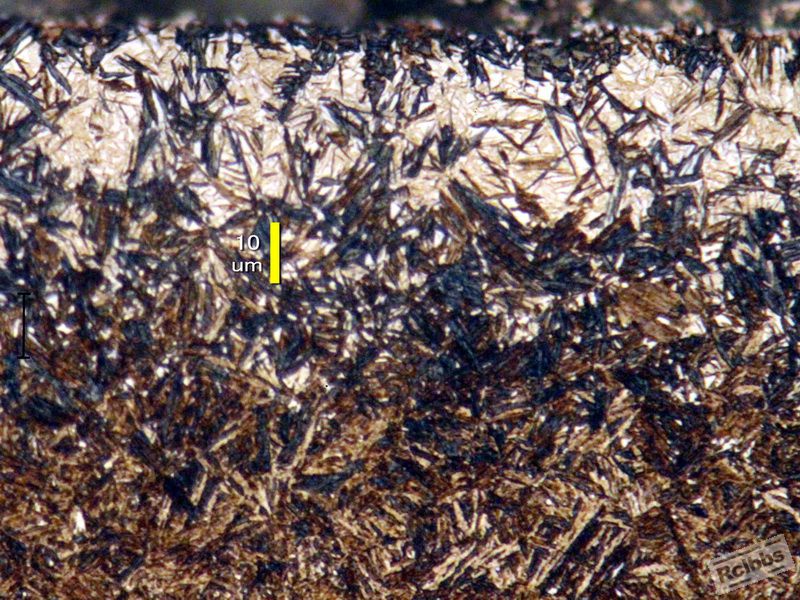

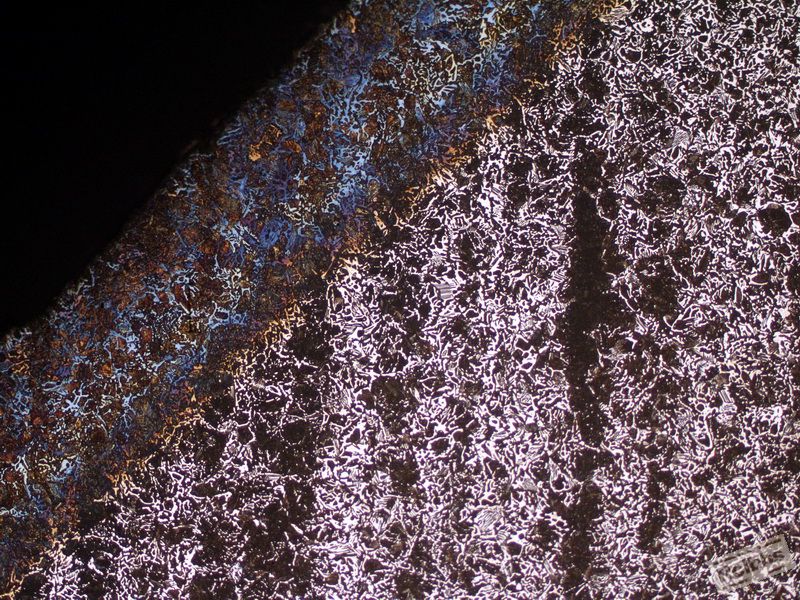

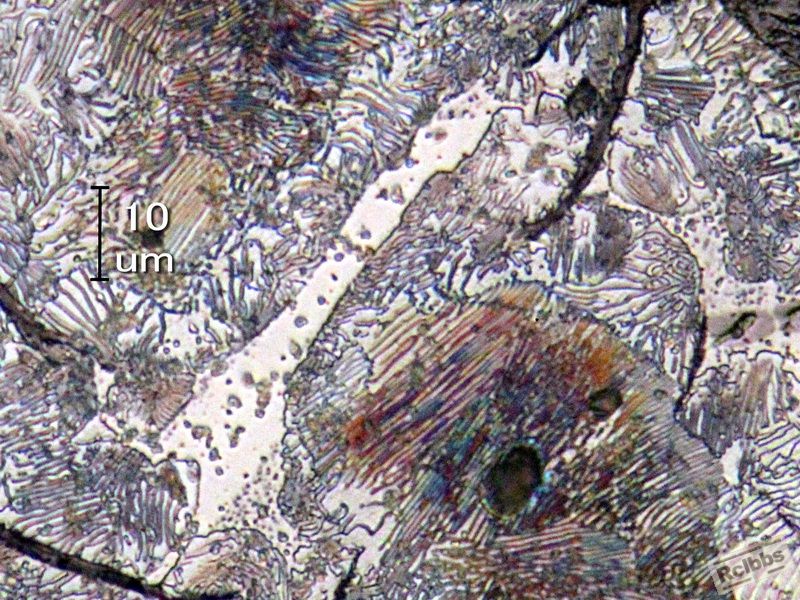

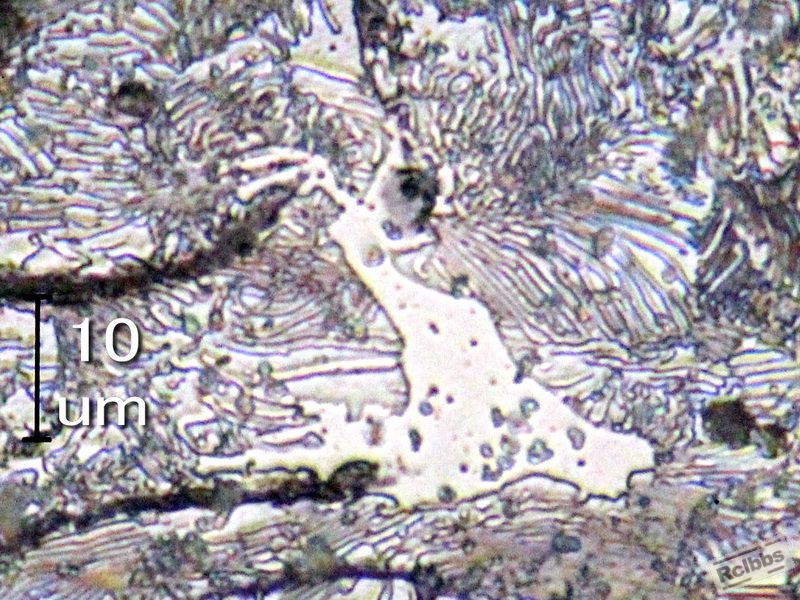

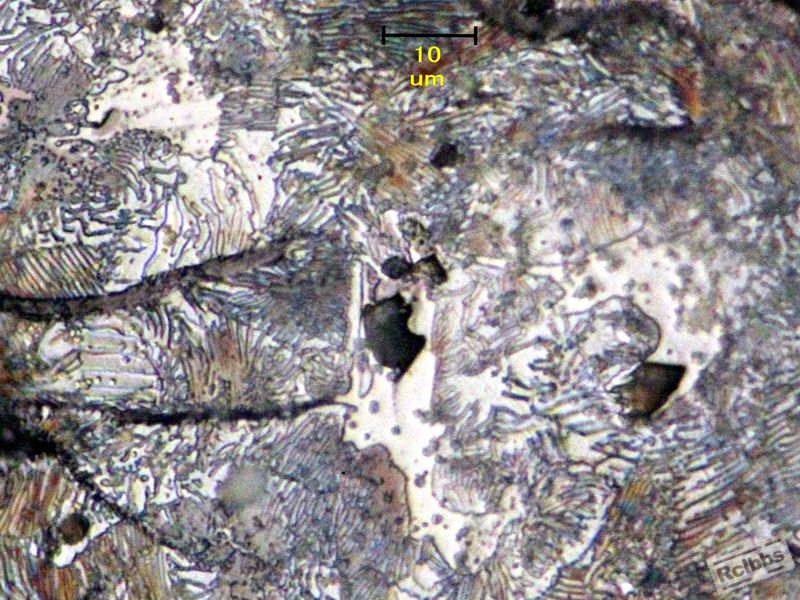

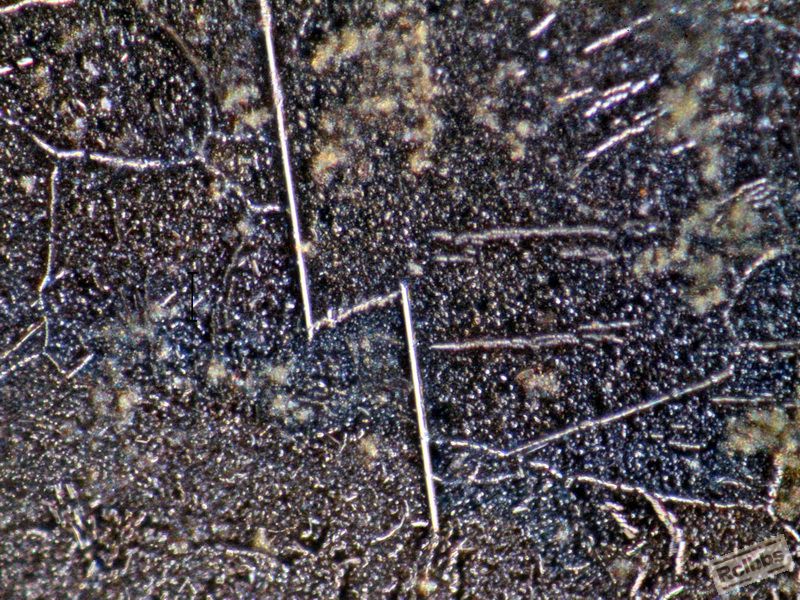

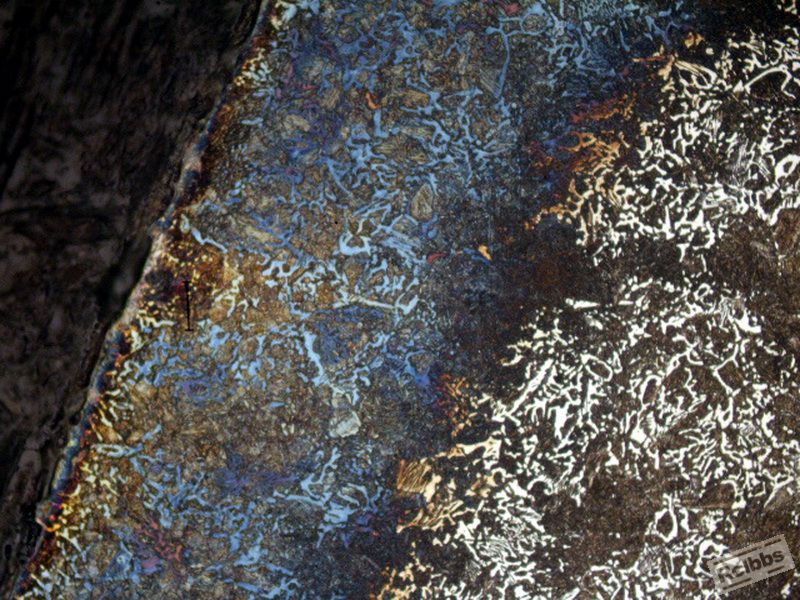

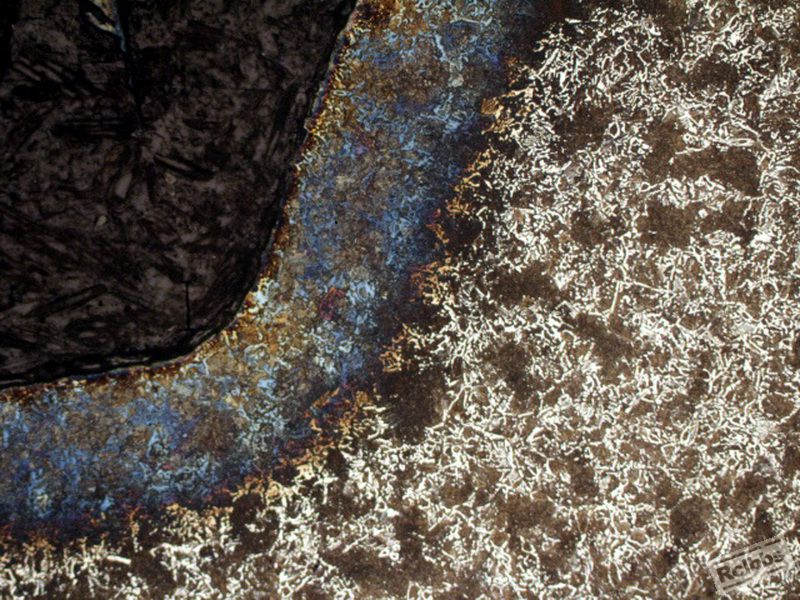

photo 1, 1b show microcracks created by overpeening.

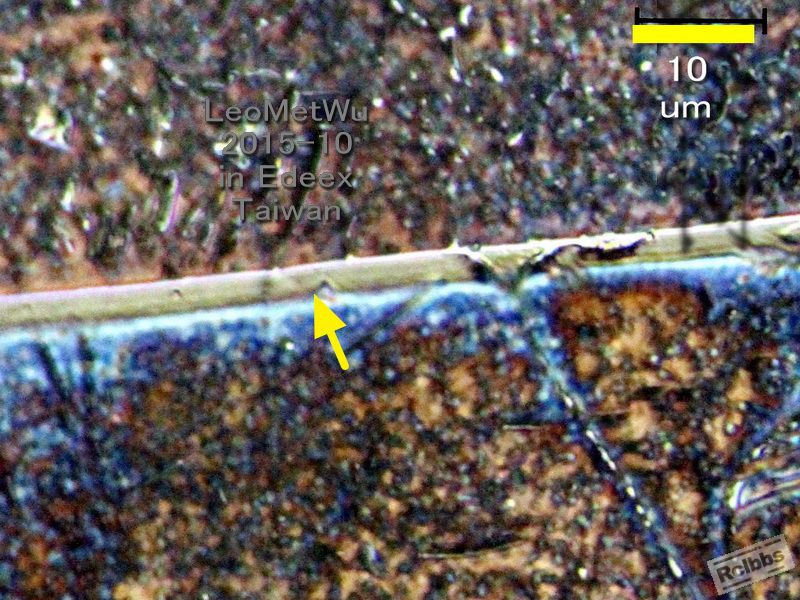

Note on photo 1b: highly strained layer etches white.

leomet · 发表于 2014-2-15 05:07:22

本帖最后由 leomet 于 2014-2-24 06:08 编辑

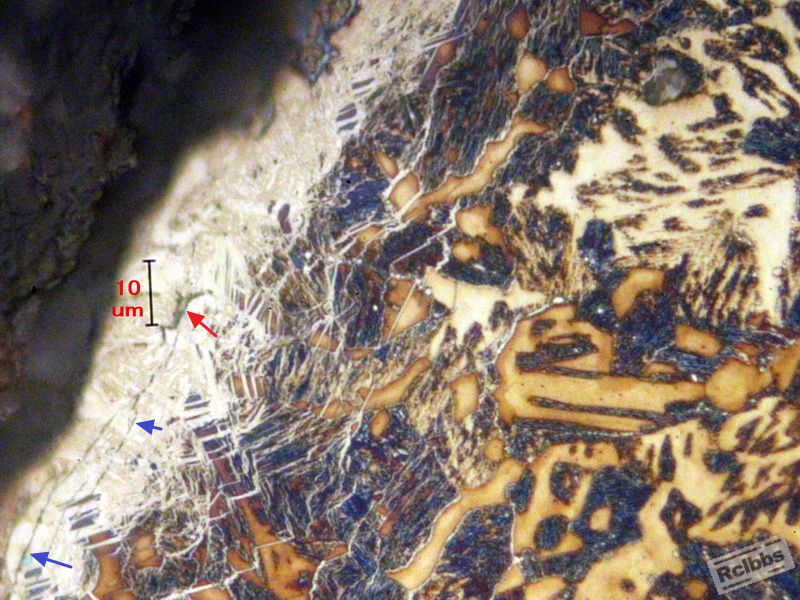

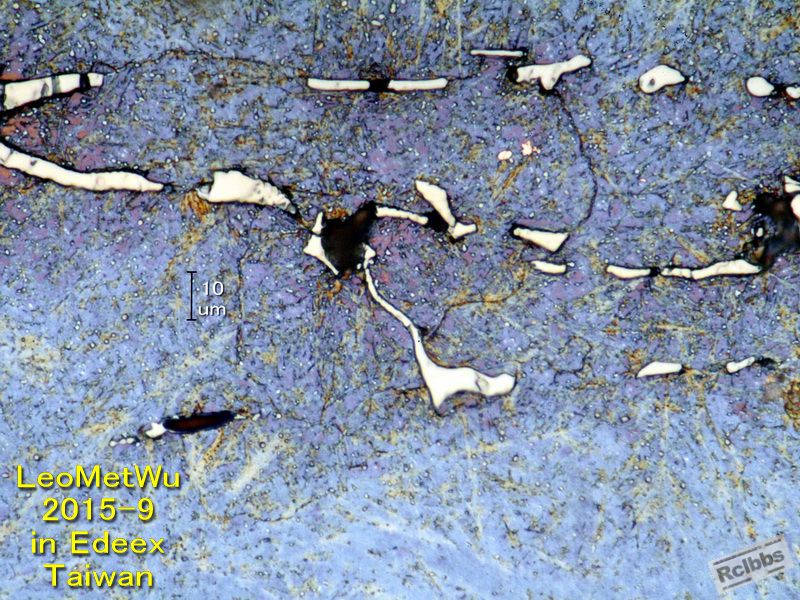

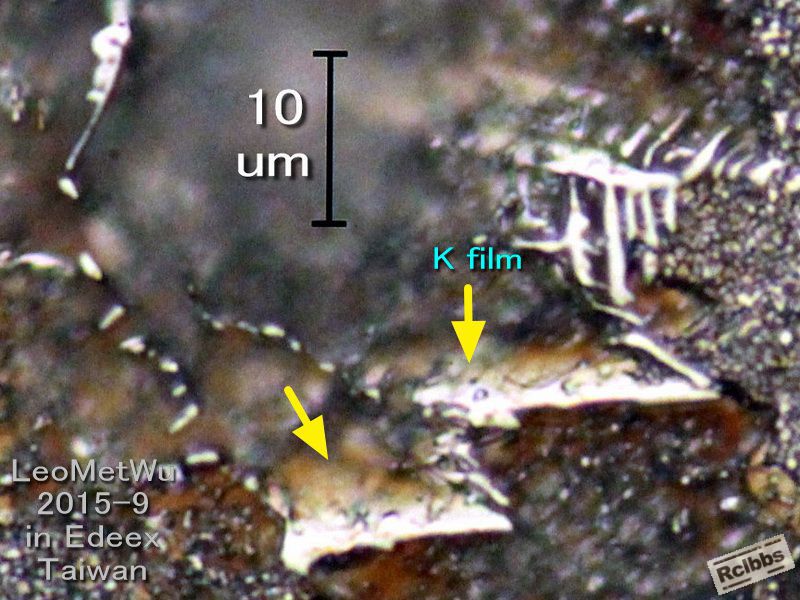

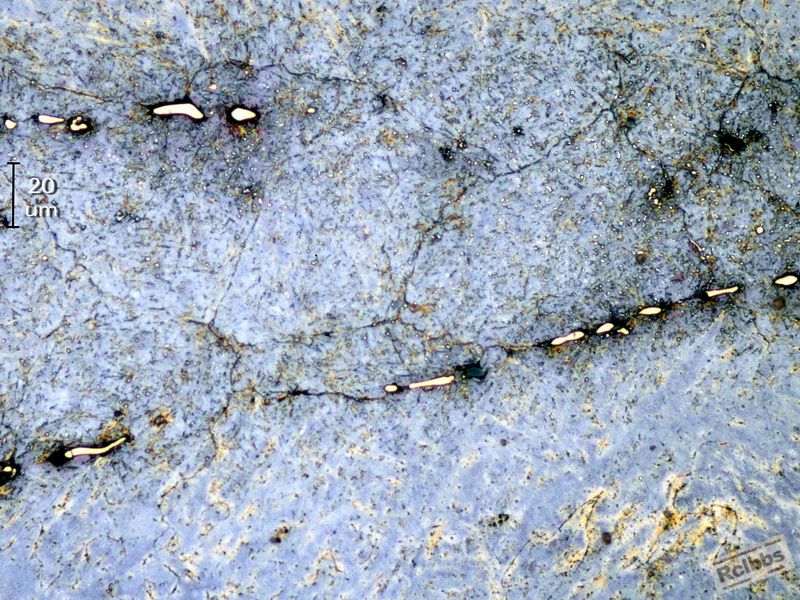

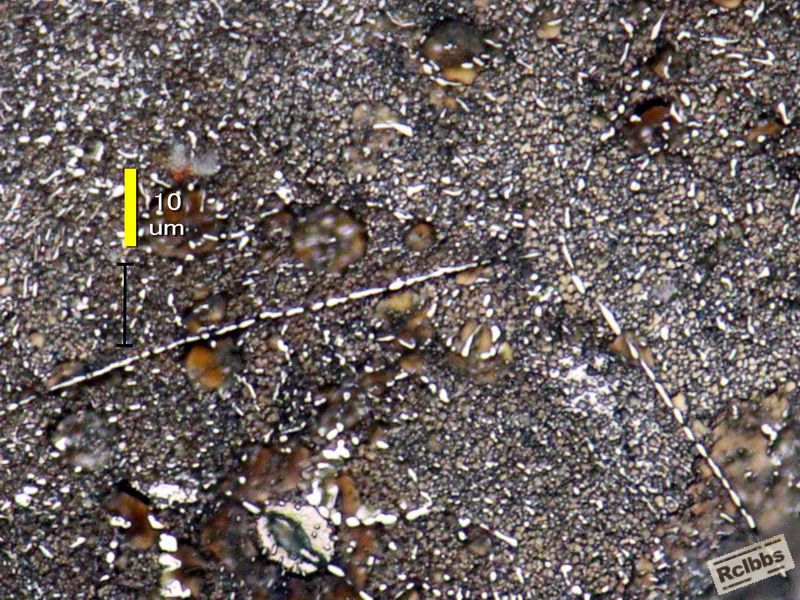

熱鍛模破裂...

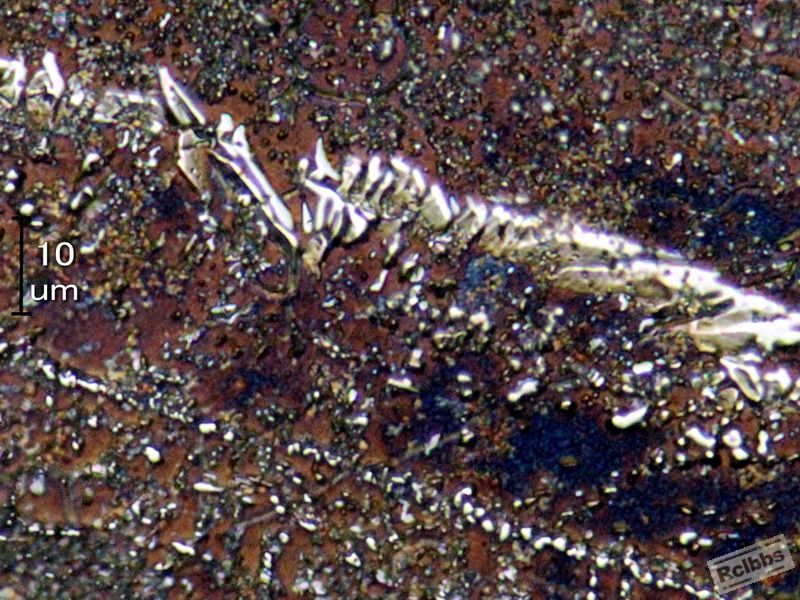

紙張上設"車縫線" 可使其易於撕裂. 晶界上的碳化物對於鋼鐵基地, 就如紙張上的"車縫線".

leomet · 发表于 2014-2-24 06:17:48

本帖最后由 leomet 于 2014-2-25 16:55 编辑

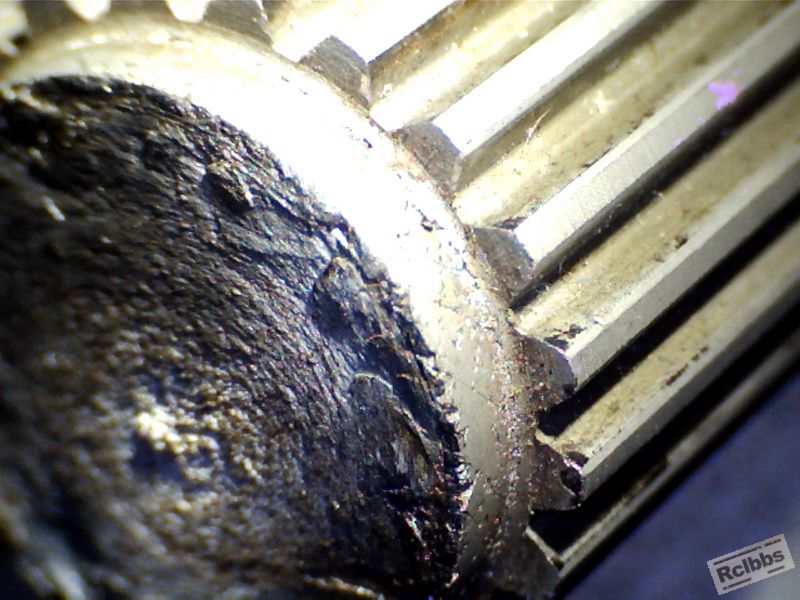

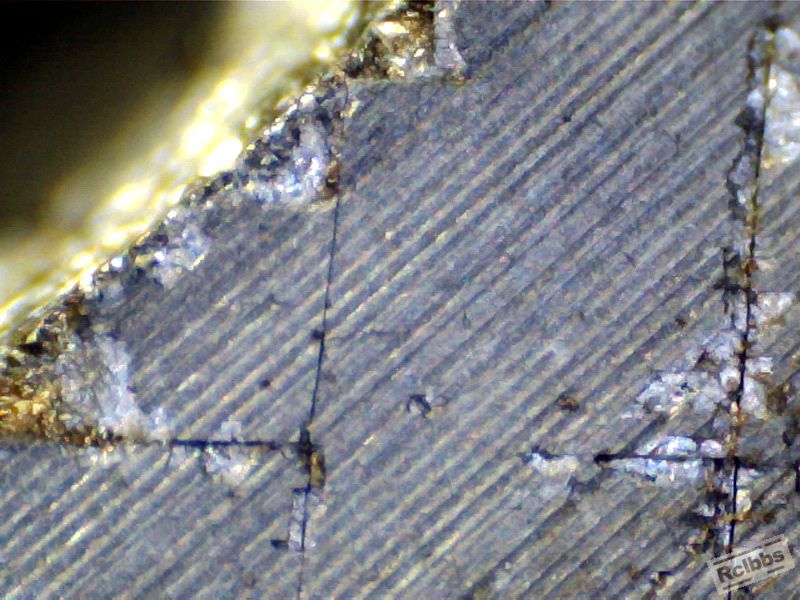

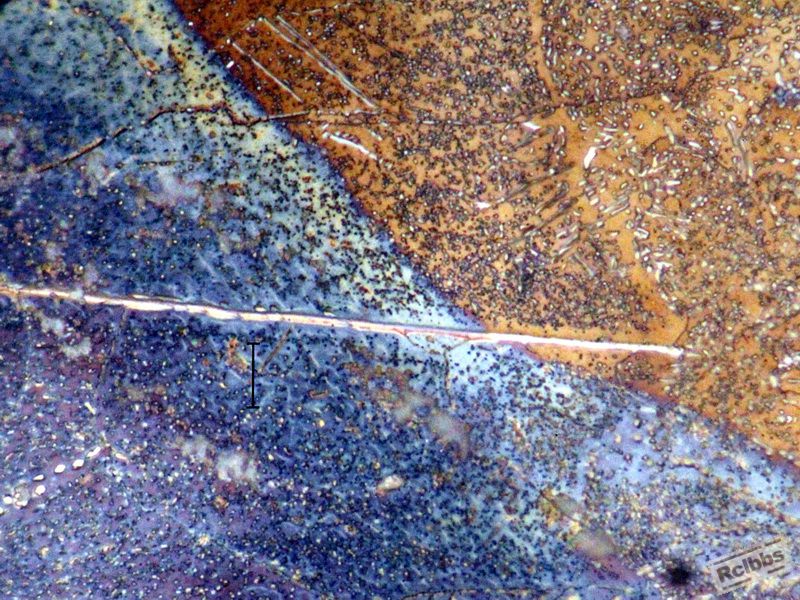

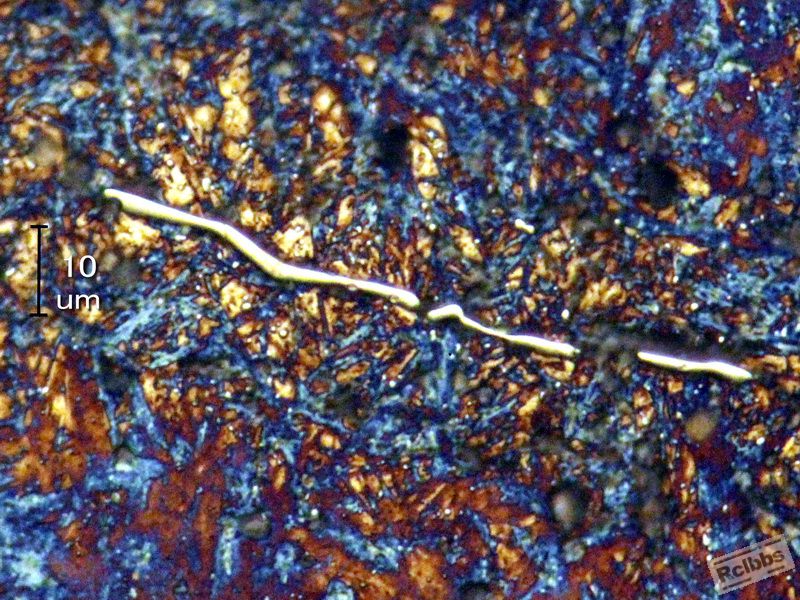

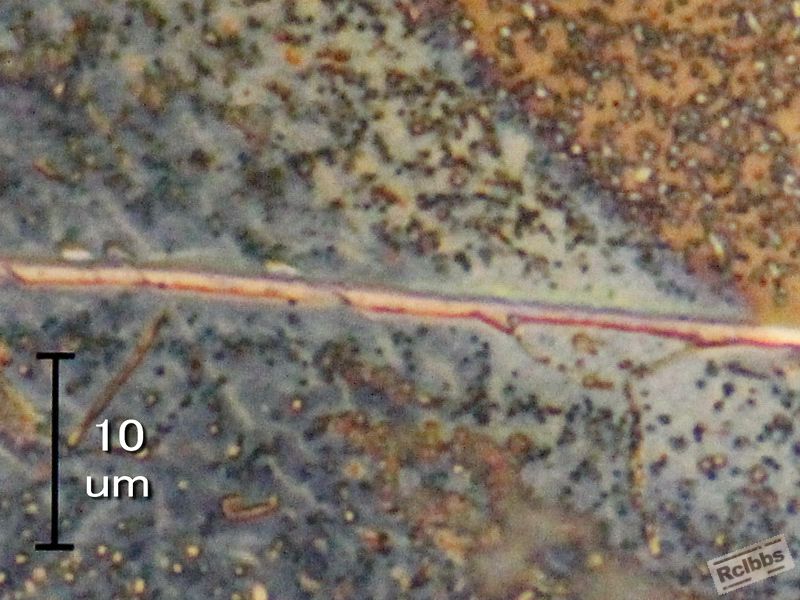

delayed cracking 照片順序由下往上.

放著就破裂的螺絲

殘留應力引起的破裂, 稱: 延時破裂, 應力釋放破裂 (delayed cracking;stress relaxation cracking)

工序: SCM415 1. 表面滲碳淬火 → 2.  回火至約 30HRC 3.一端高週波硬化(HRC65)→ 4.噴砂 5. 端面拋光
  → 成品 → 6. 120℃  回火

客戶來郵更正

工序: SCM415 1. 表面滲碳淬火 → 2.  回火至約 30HRC 3.一端高週波硬化(HRC65)→ 4. 160℃  回火 5.噴砂    6 端面拋光 → 成品

這回火溫度太低了! 無法消除淬火應力. 所以............

They say " A single picture worthes a thousand words".

leomet · 发表于 2014-2-24 06:49:53

本帖最后由 leomet 于 2014-2-24 07:10 编辑

leomet 发表于 2014-2-24 06:17
delayed cracking

銹蝕過程產生蝕孔與氫原子, 蝕孔加大應力集中效應, 氫躜入基地, 兩者都增加破裂機率.

niuxide · 发表于 2014-3-11 20:34:12

leomet 发表于 2009-10-10 09:10

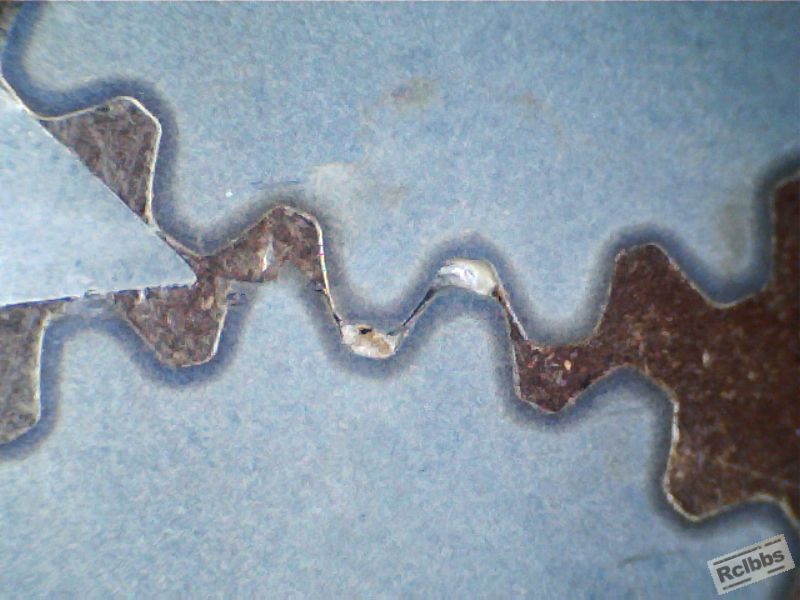

氫裂 caused by 過度酸洗

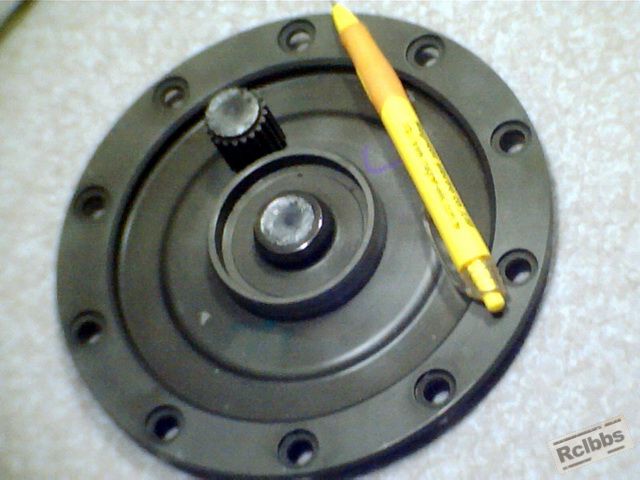

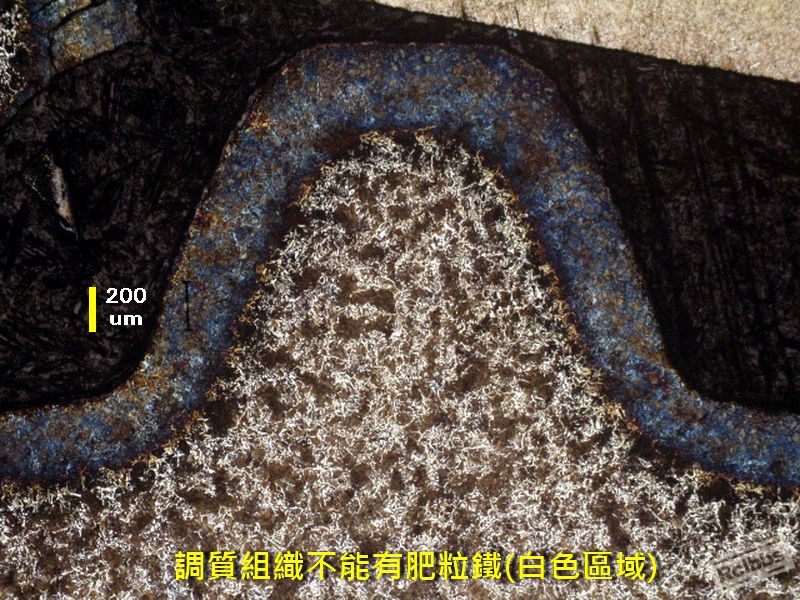

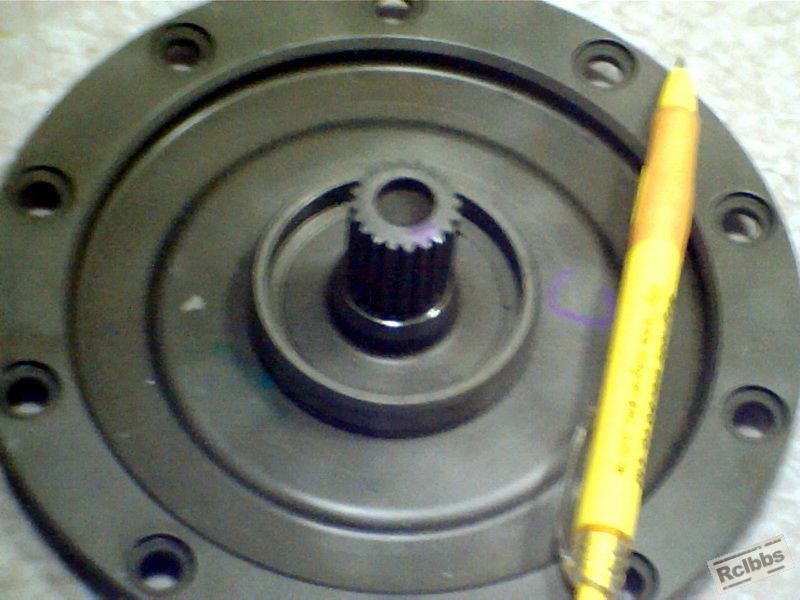

磷酸膜處理的齒輪未使用, 發現裂紋.

请问前辈，如果弹簧出现氢脆裂纹，会同时出现几圈螺旋状裂纹吗？

fyt66 · 发表于 2014-4-22 21:43:53

从未看见过如此多的、精美的金相图片，收藏学习了，谢谢

leomet · 发表于 2014-4-23 16:32:25

本帖最后由 leomet 于 2014-12-20 14:15 编辑

Shown below is a photo taken by me when I was 33--I am 63 now. I hope you guys enjoy it.

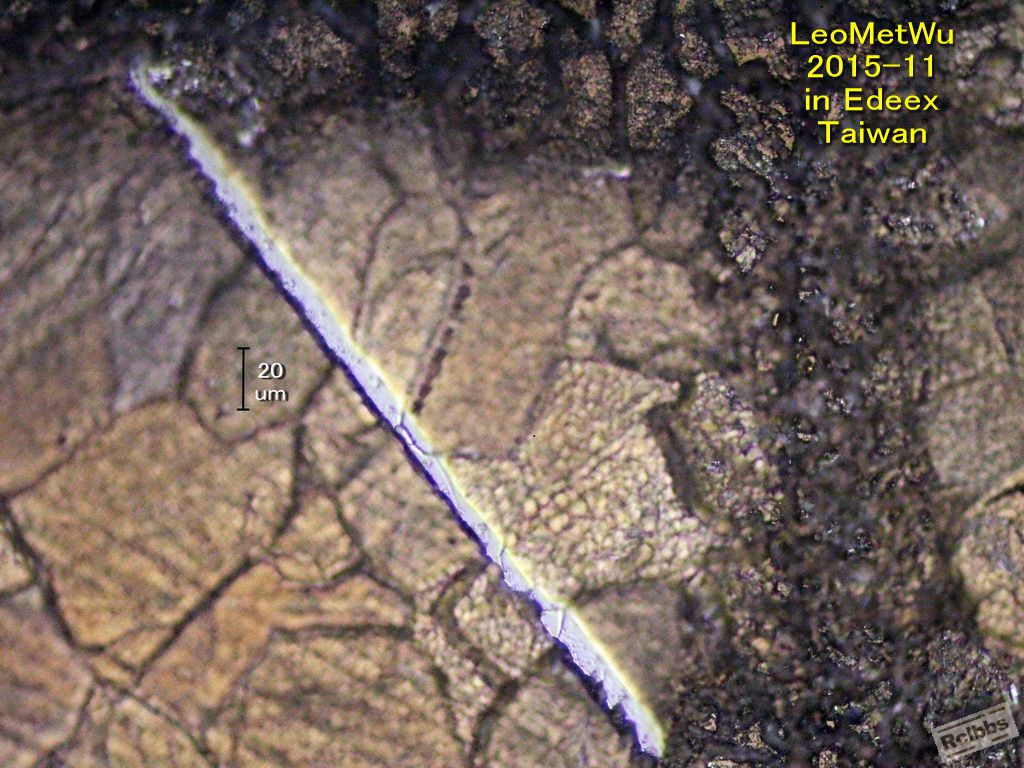

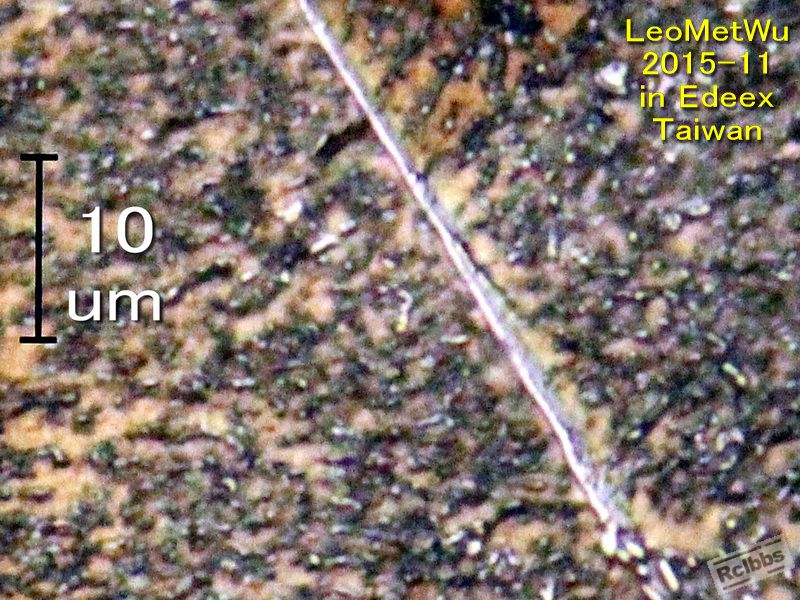

It shows the kind of quench crack that you see only once in a blue moon.

當年送檢者說: 打硬度就合格, 為何几乎無強度?

wufangq · 发表于 2014-5-20 22:17:01

真的学习了！！虽然有些看不懂

leomet · 发表于 2014-7-20 16:27:09

H13 熱鍛模破裂.........

有沒有人願意把文章搬上版面?

leomet · 发表于 2014-9-23 19:58:40

本帖最后由 leomet 于 2014-9-28 12:48 编辑

leomet 发表于 2014-7-20 16:27
H13 熱鍛模破裂.........

有沒有人願意把文章搬上版面?

420 J2
http://www.rclbbs.com/forum.php? ... page%3D1#pid1566389

leomet · 发表于 2014-9-26 18:18:35

本帖最后由 leomet 于 2015-10-21 08:27 编辑

leomet 发表于 2014-9-23 19:58
420 J2
http://www.rclbbs.com/forum.php? ... e=1&extra=page% ...

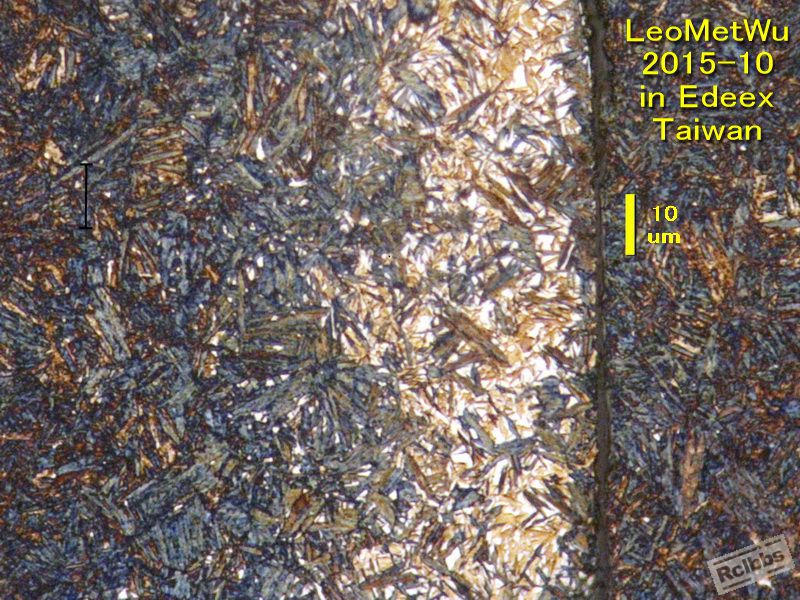

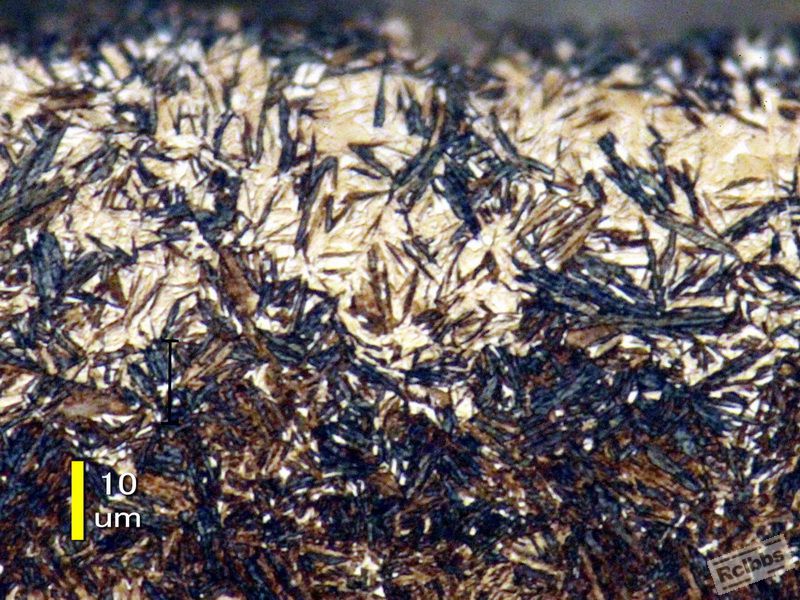

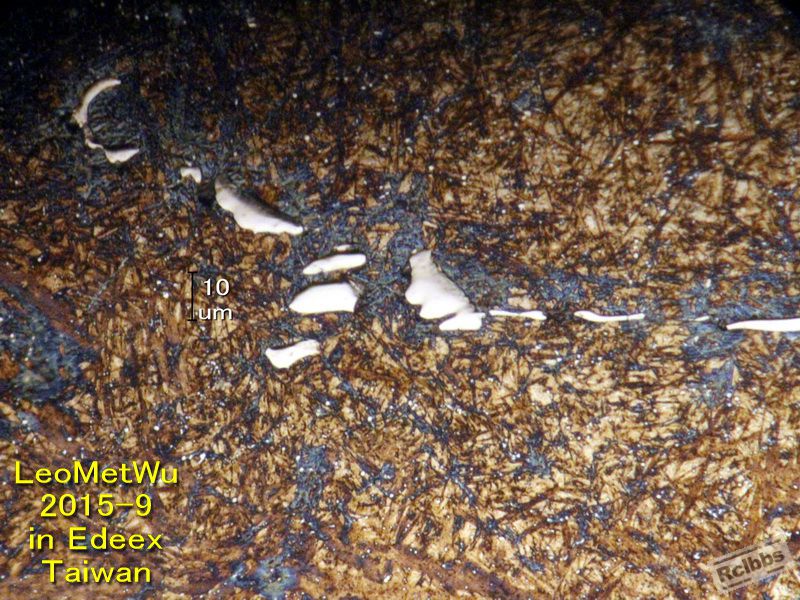

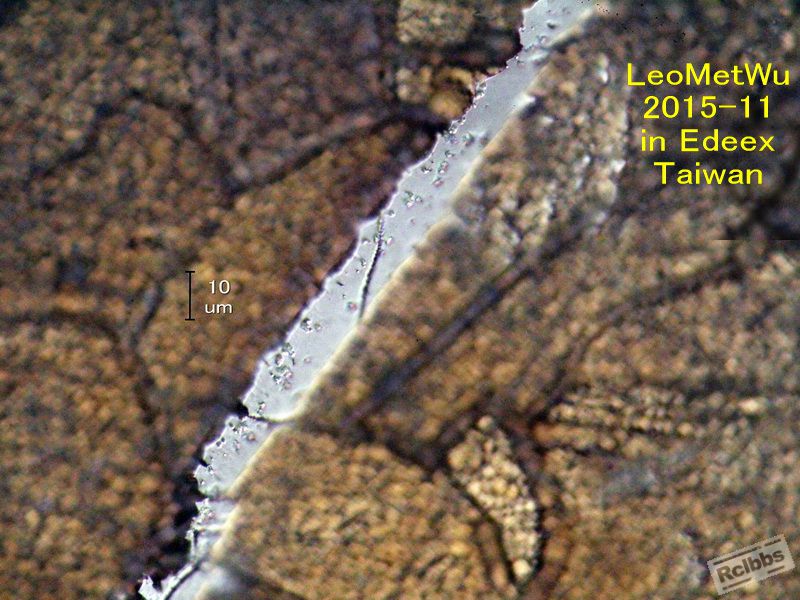

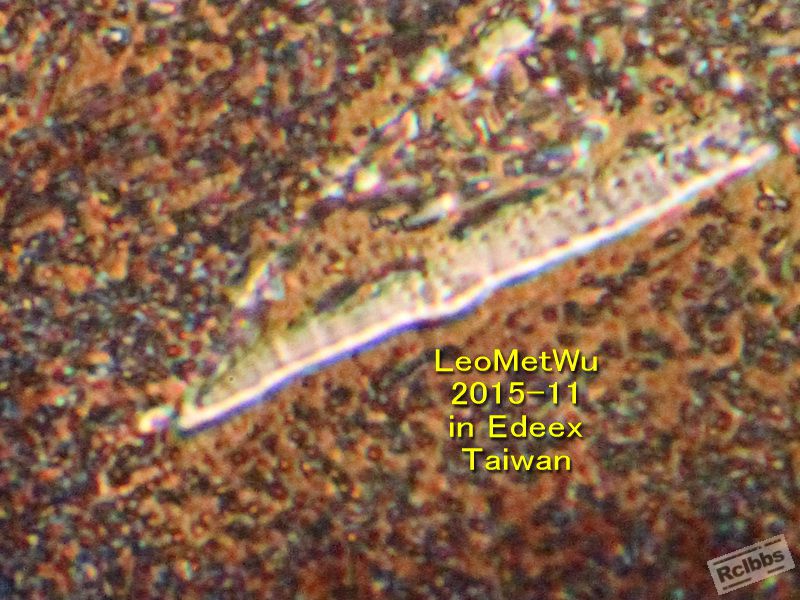

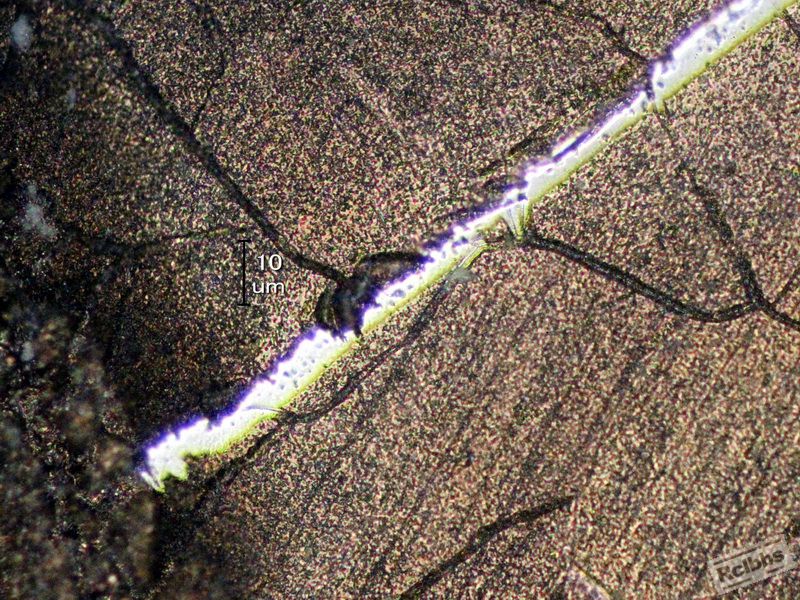

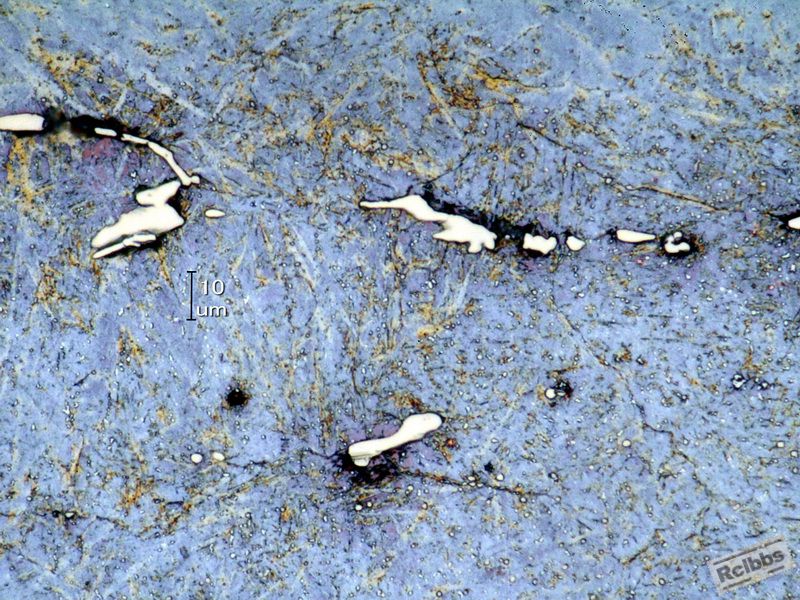

美圖分享.............

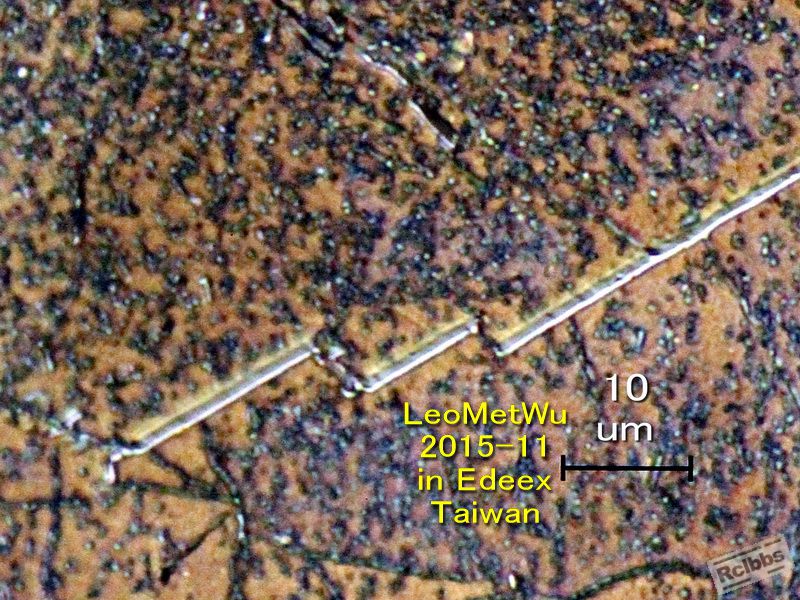

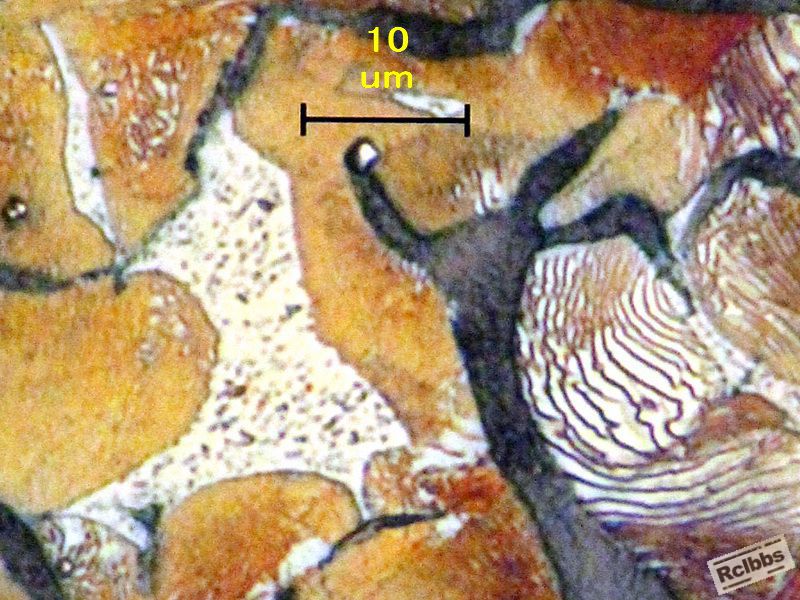

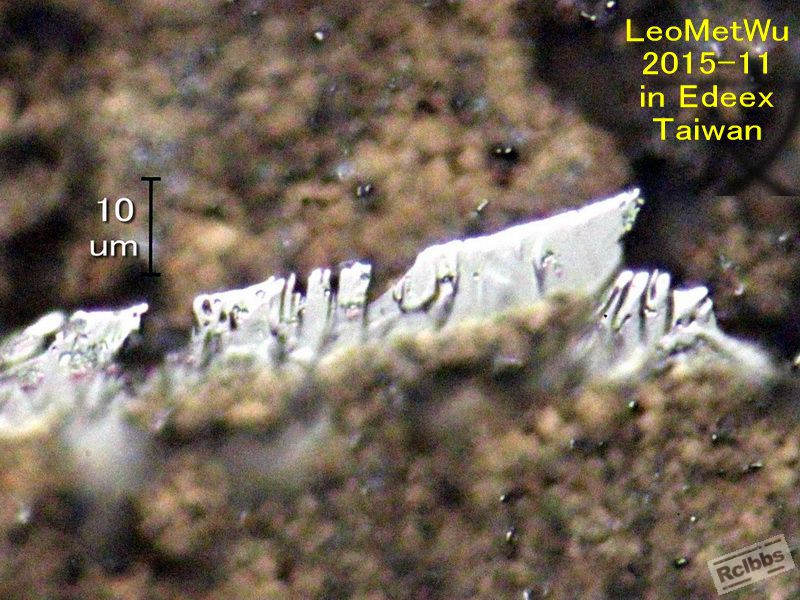

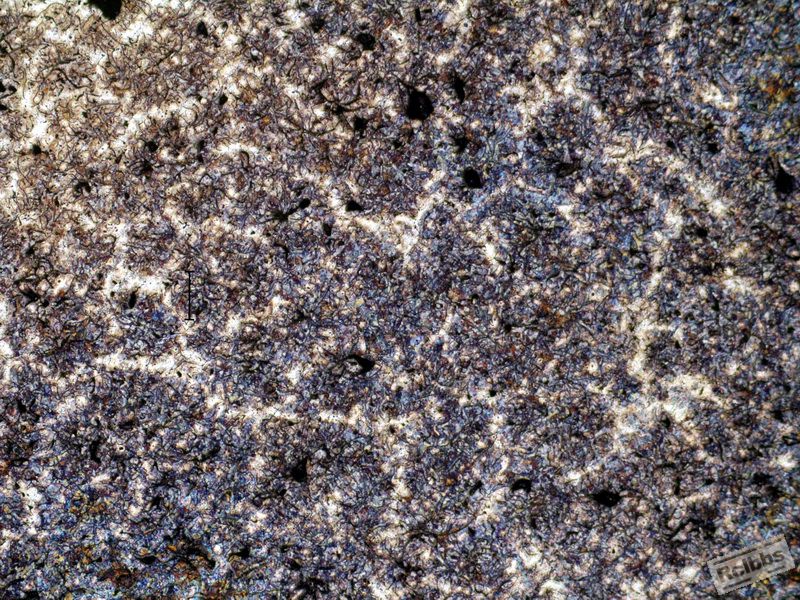

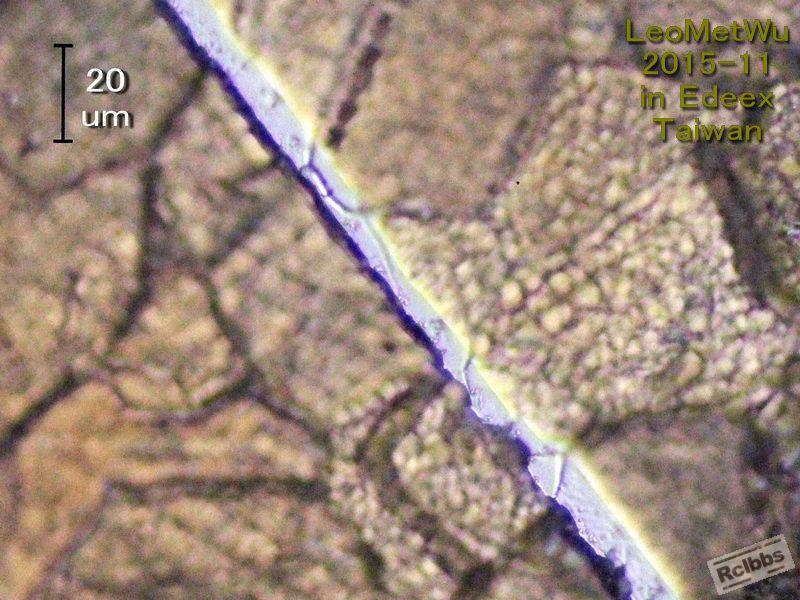

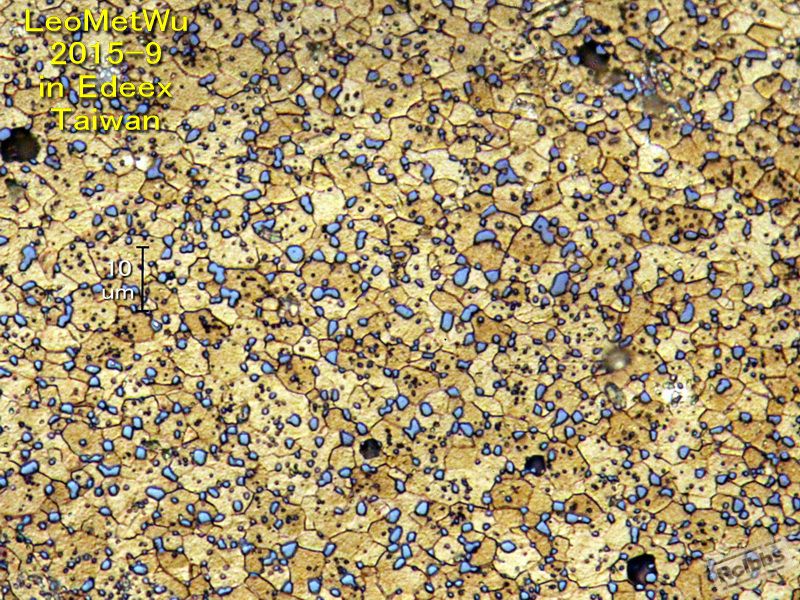

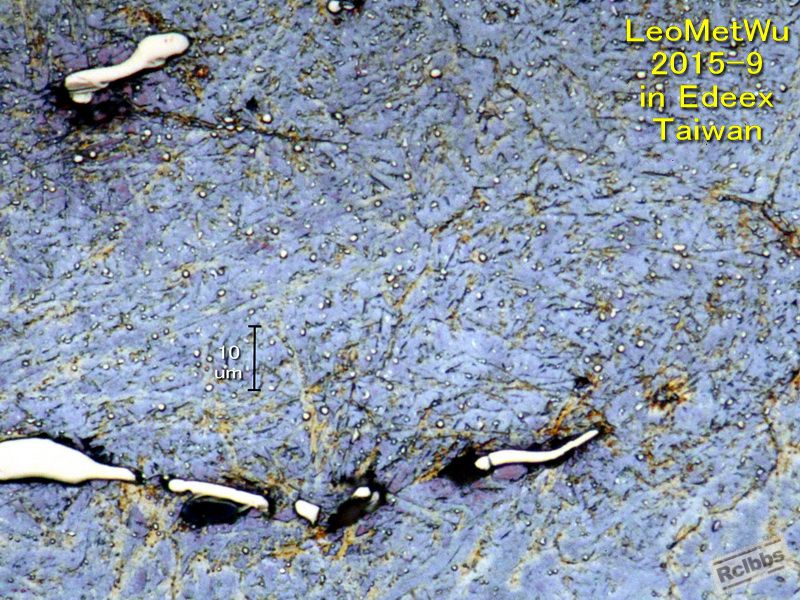

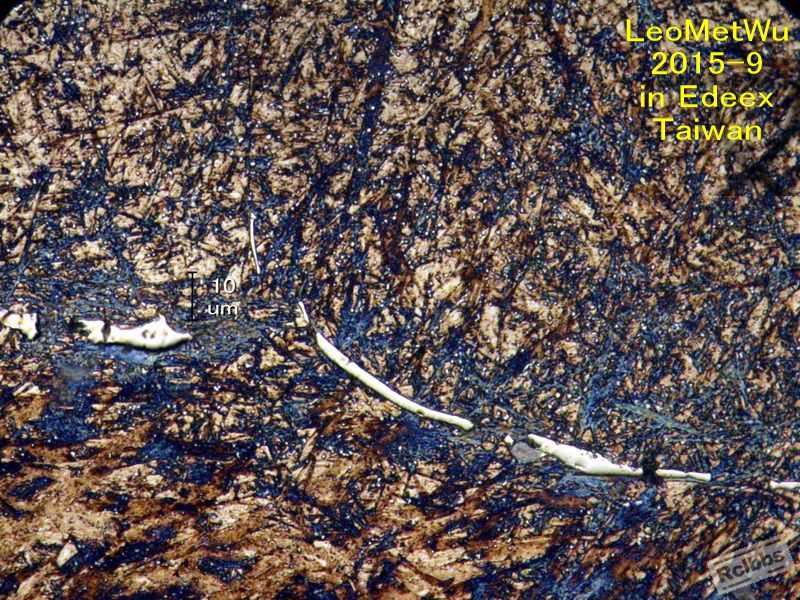

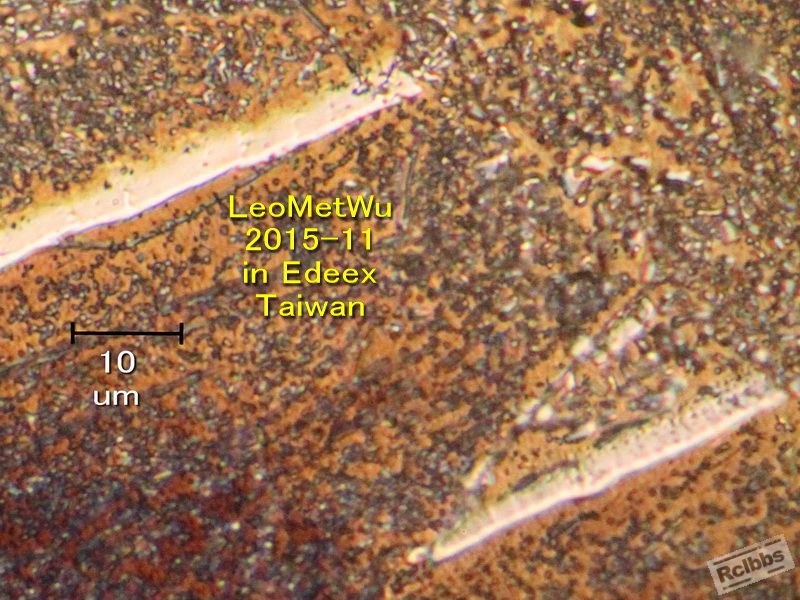

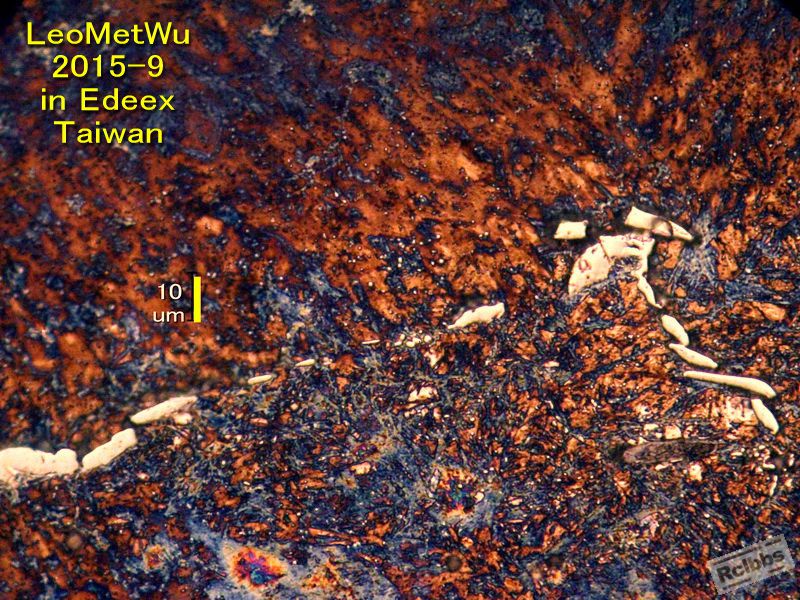

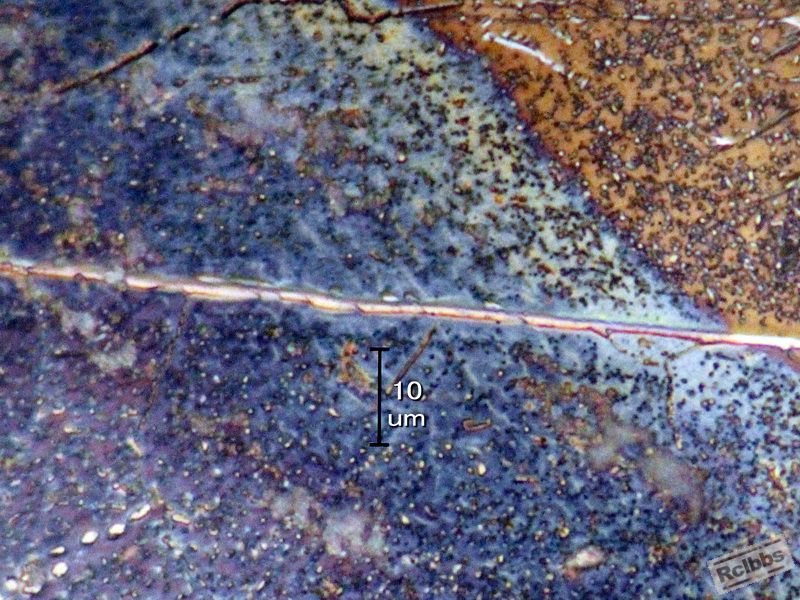

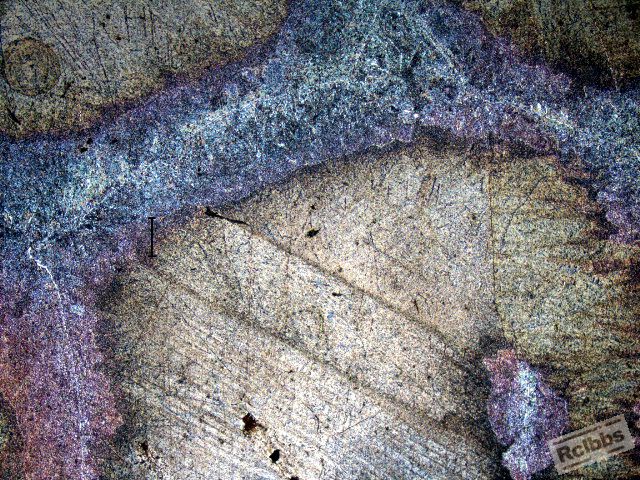

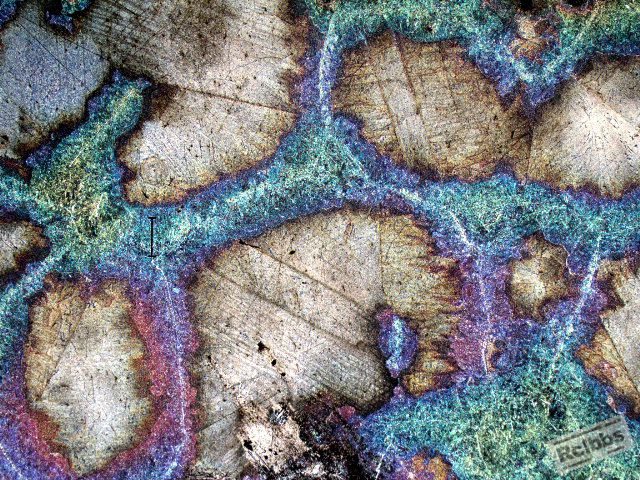

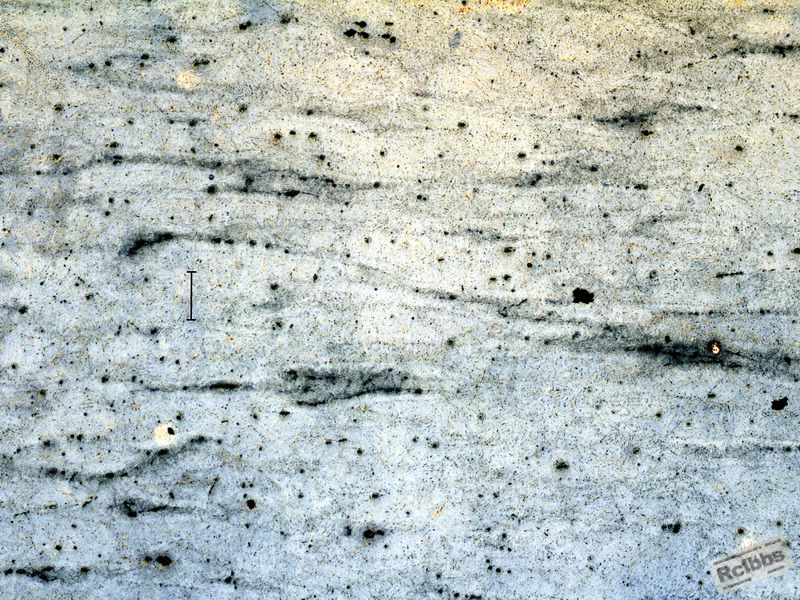

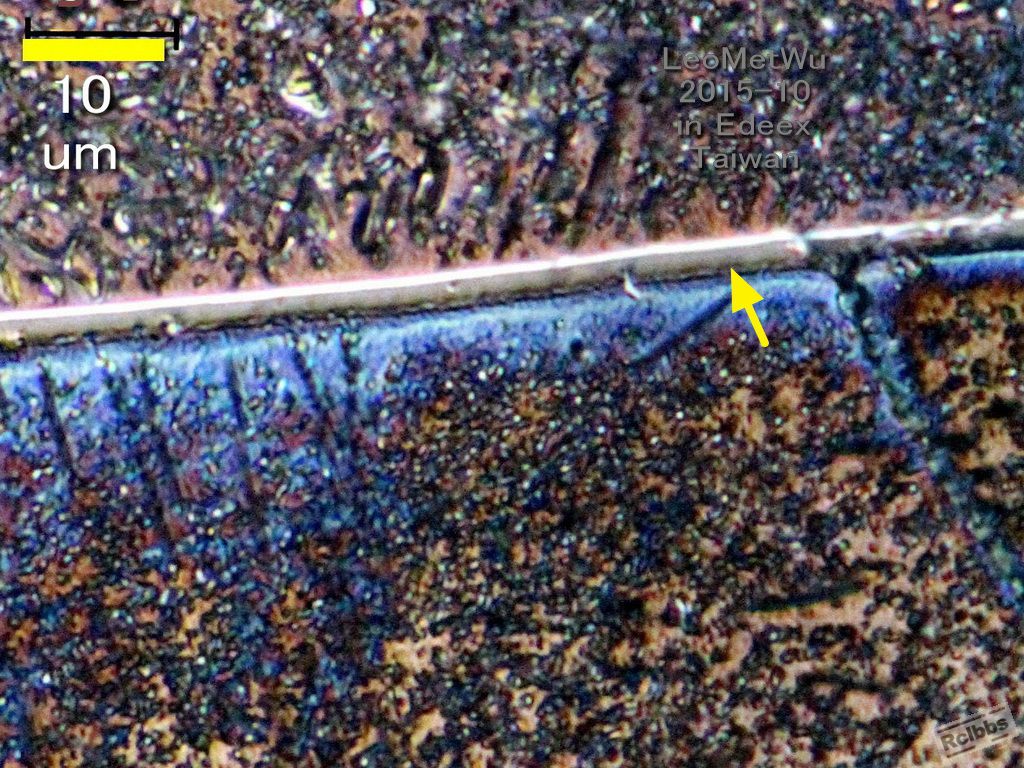

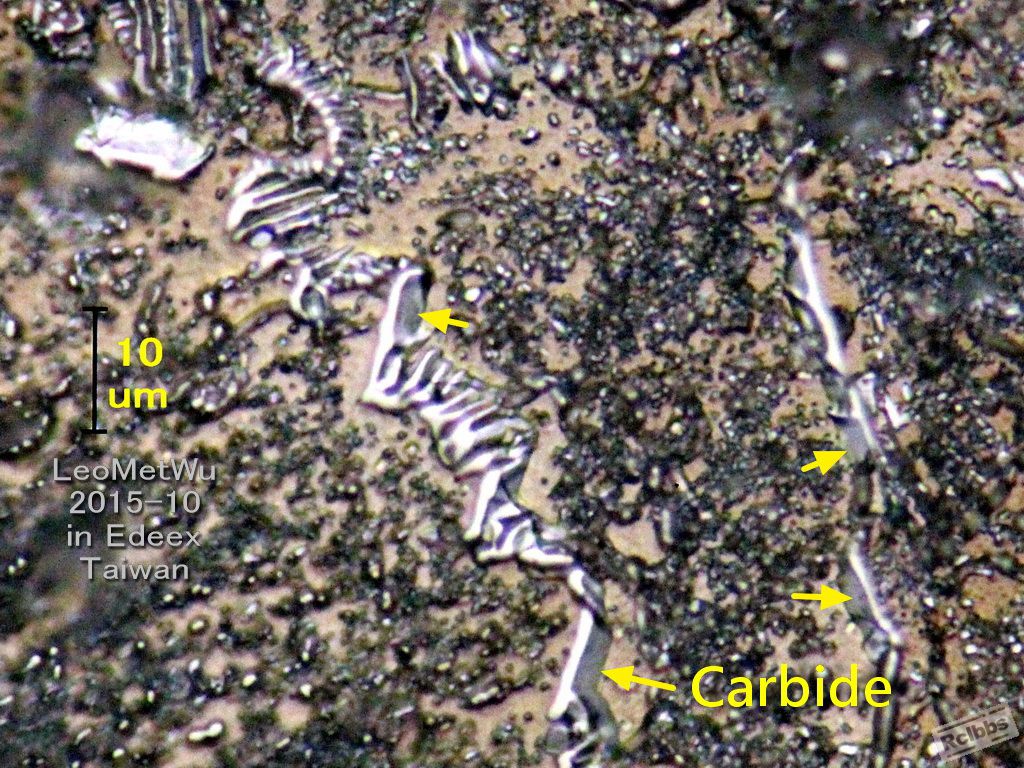

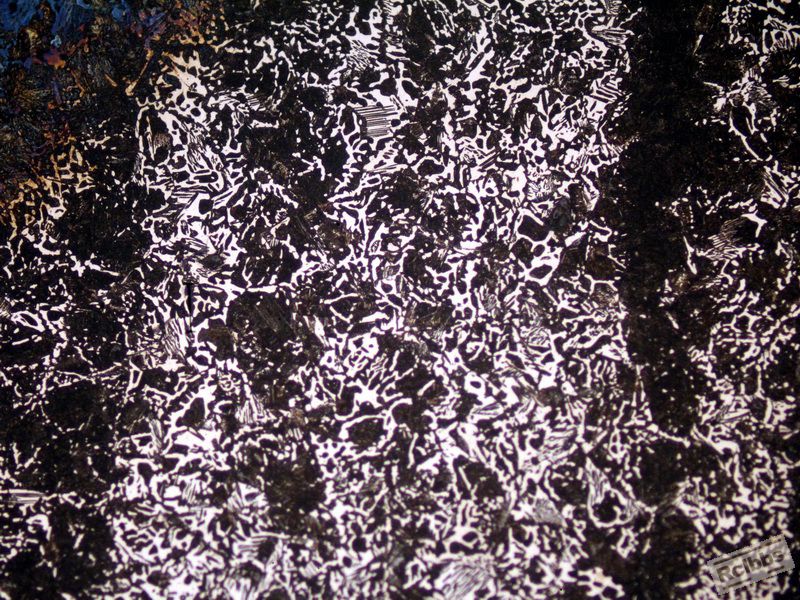

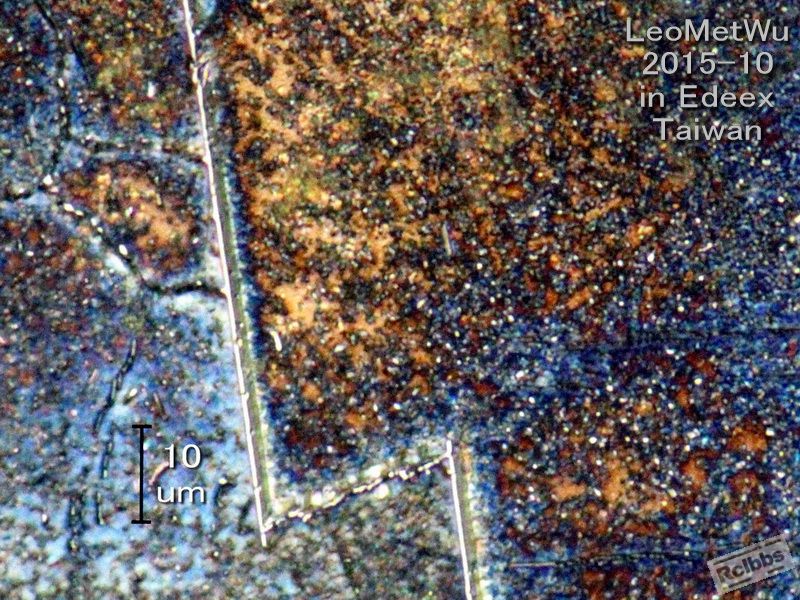

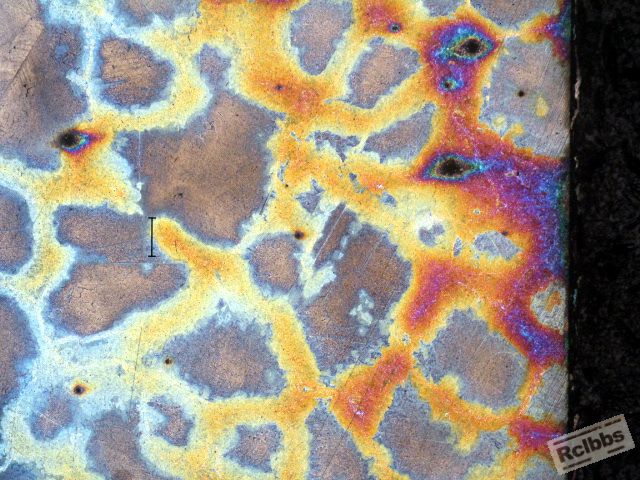

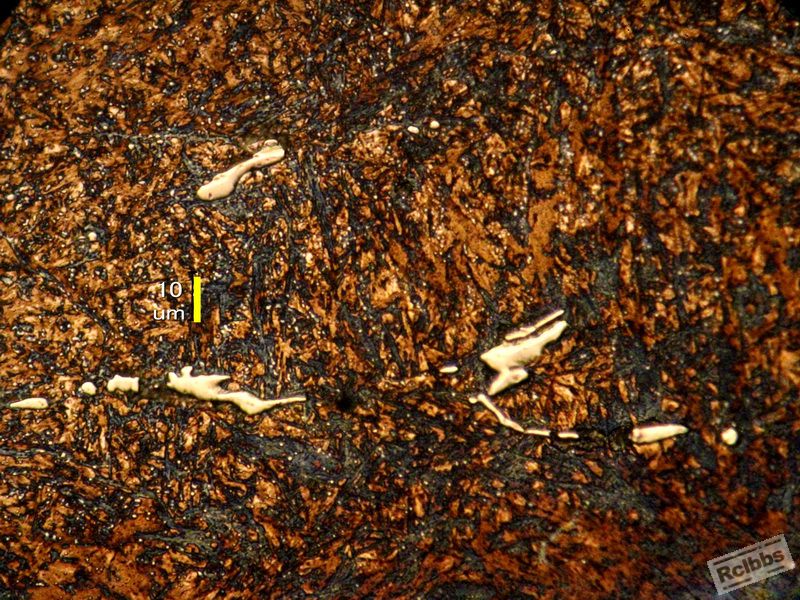

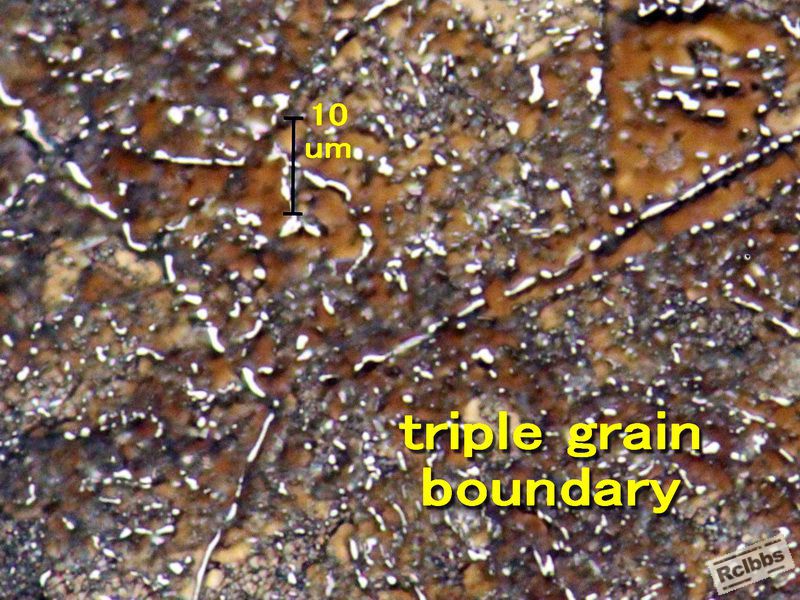

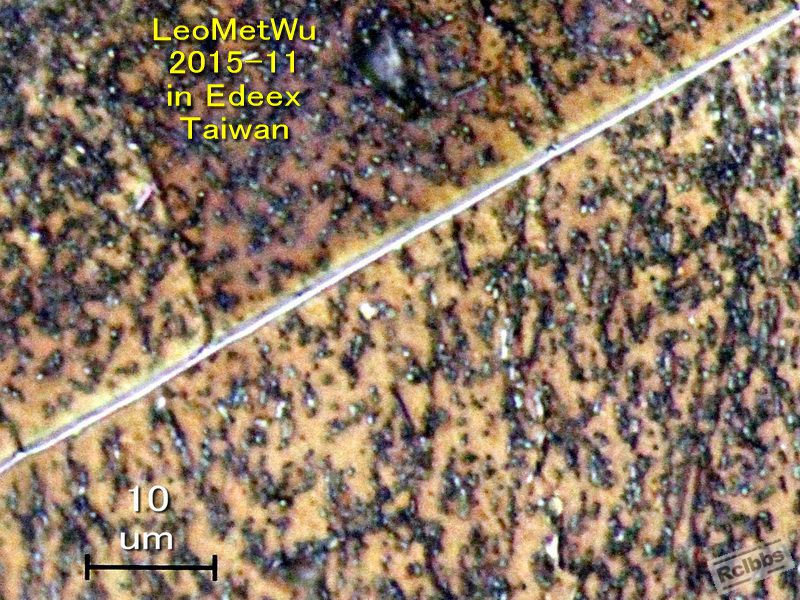

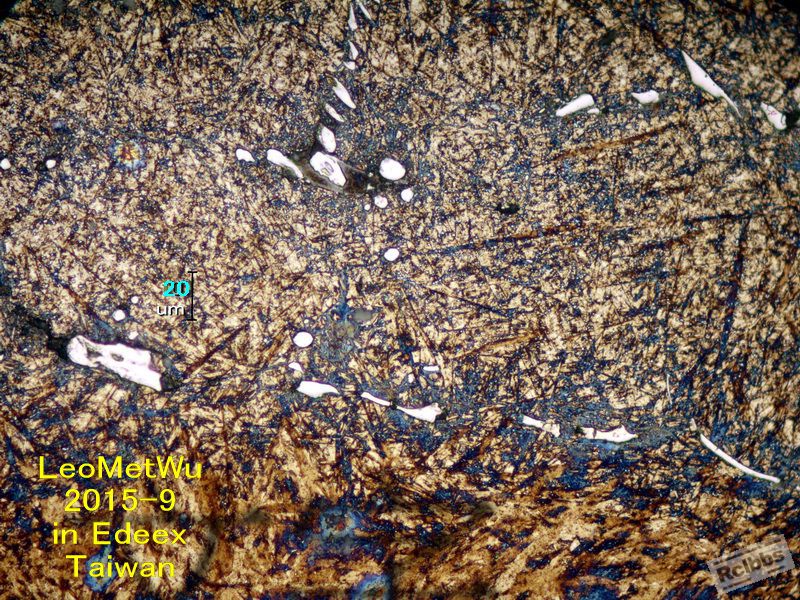

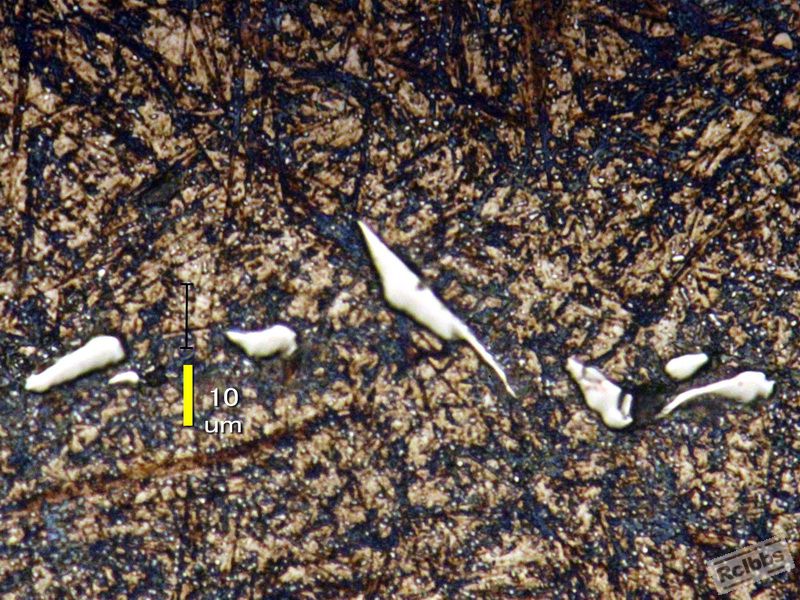

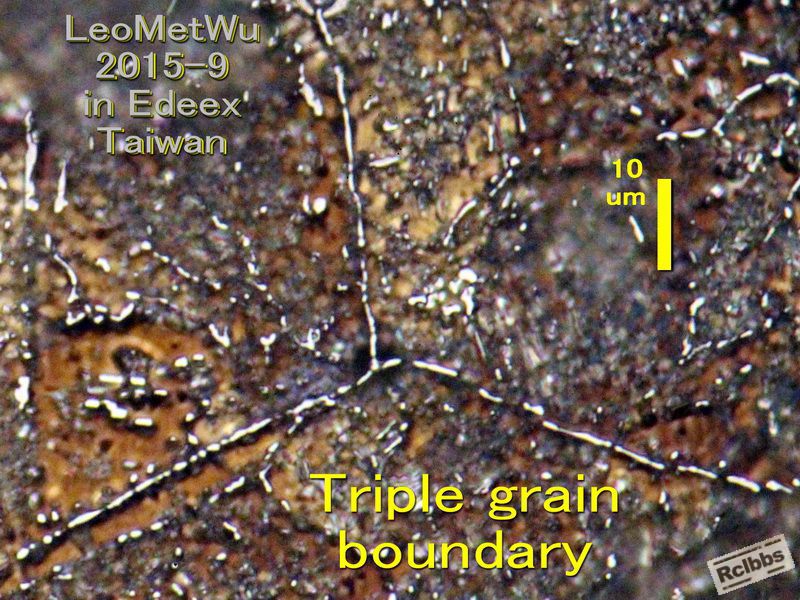

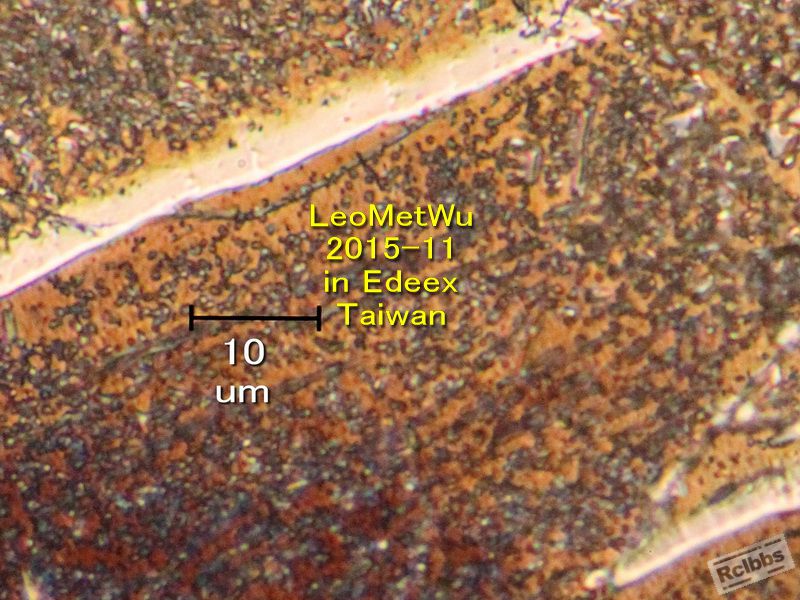

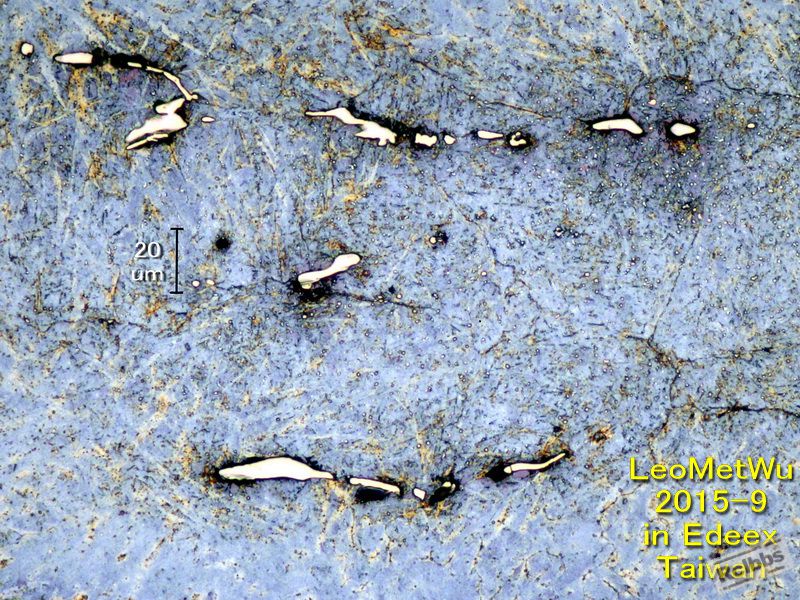

從下往上看, aa1~aa3 碳化物微粒嚴重偏析 都往晶界偏聚.彩帶區碳化物微粒密度分佈偏高.內部淡色島嶼碳化物微粒密度分佈偏低.巨晶粒徑 >400um. 是鍛塊球化處理後形成的. 偏析則是鑄錠均質熱處理未做好.

這種原材料缺陷, 大模塊才會遇到. 因鑄錠重量動輒几十噸. 超溫鍛造後的降溫過程,仍處FCC狀態, 有動態的再結晶 + 析出行為........

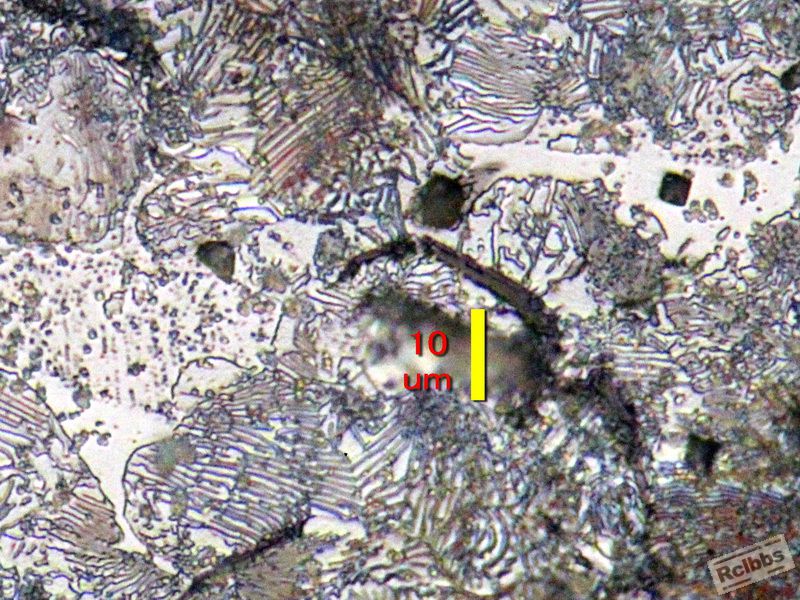

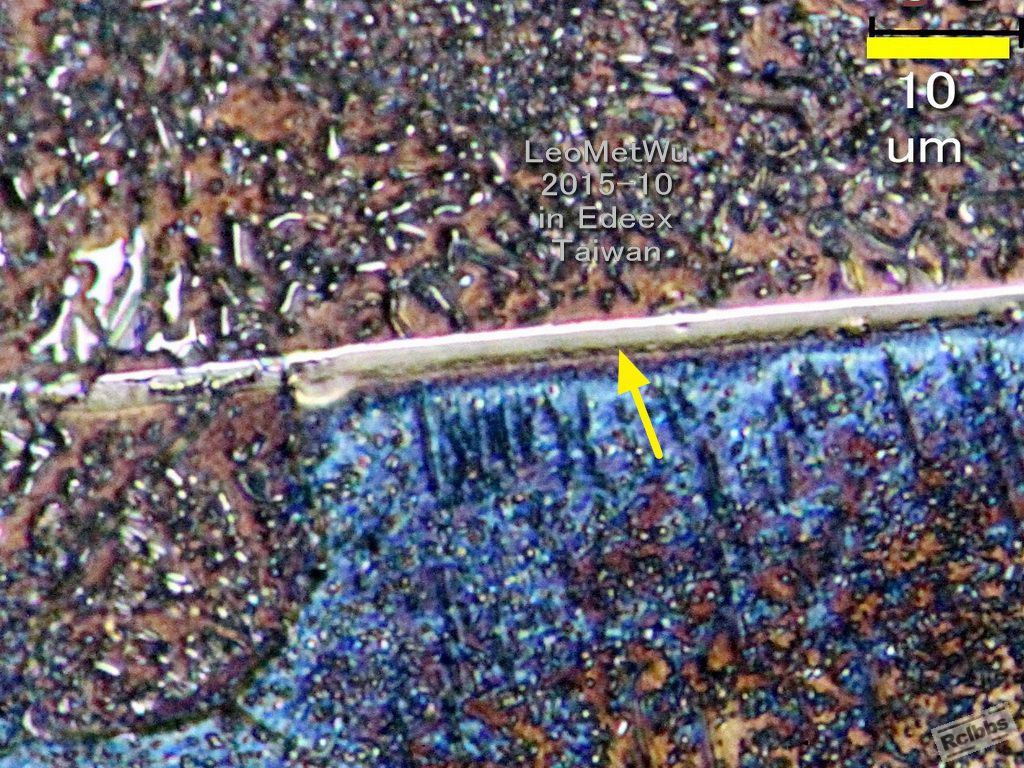

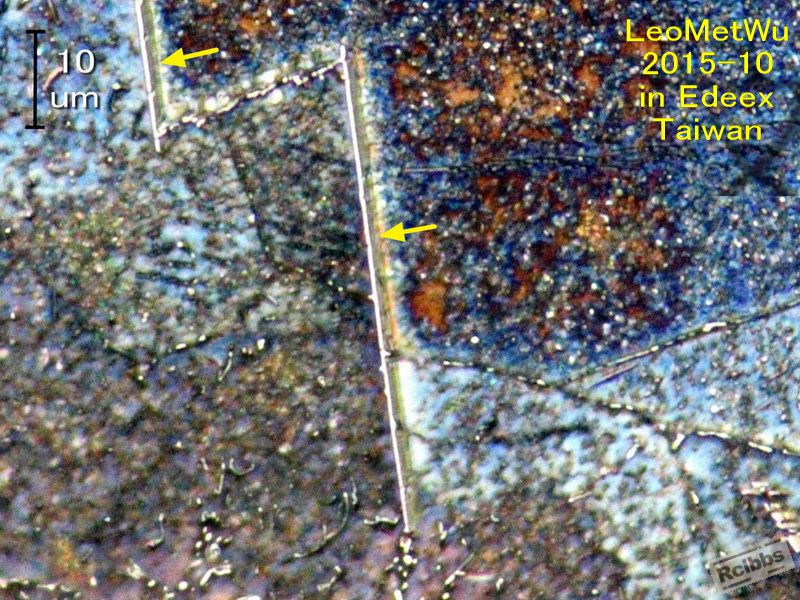

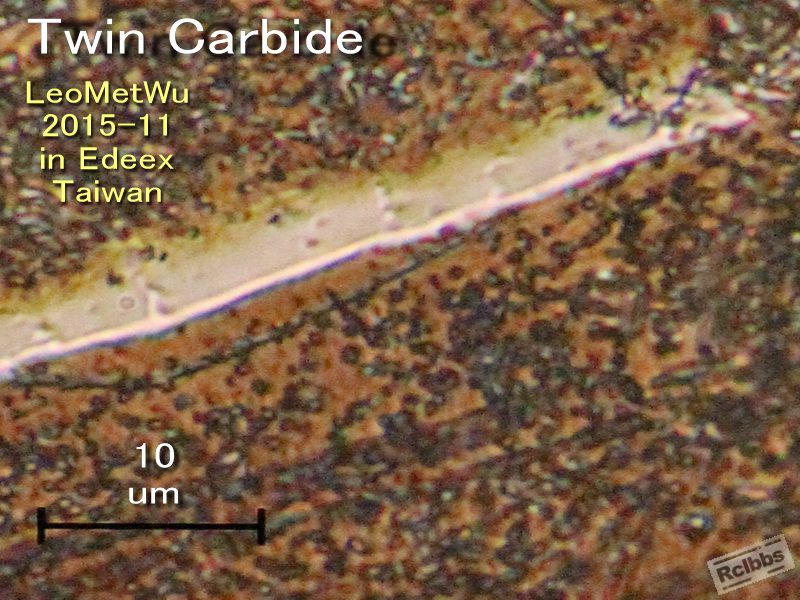

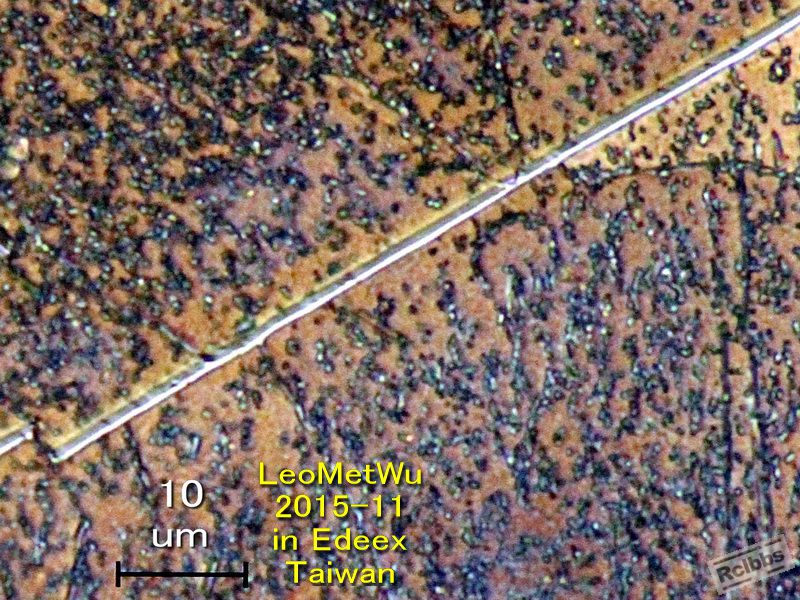

所以會有双晶帶Twin.

leomet · 发表于 2014-9-26 18:40:06

本帖最后由 leomet 于 2014-9-29 07:27 编辑

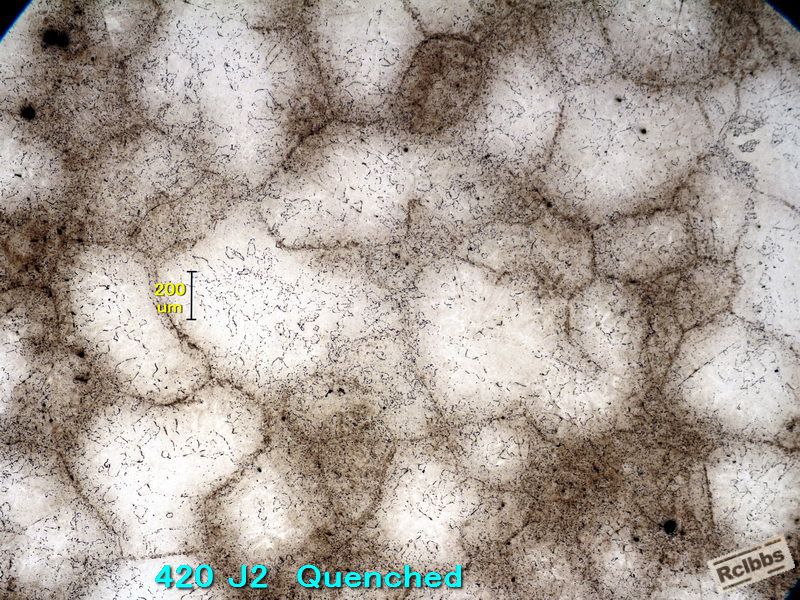

這材料 1030C x 15 分鐘, 淬後未回火. as-quenched.蝕後輕拋兩圈.

leomet · 发表于 2014-9-26 18:43:54

拋光大倍數下..............

leomet · 发表于 2014-9-26 18:46:27

15分鐘時間偏短.固溶的碳化物太少了!

leomet · 发表于 2014-9-26 18:52:06

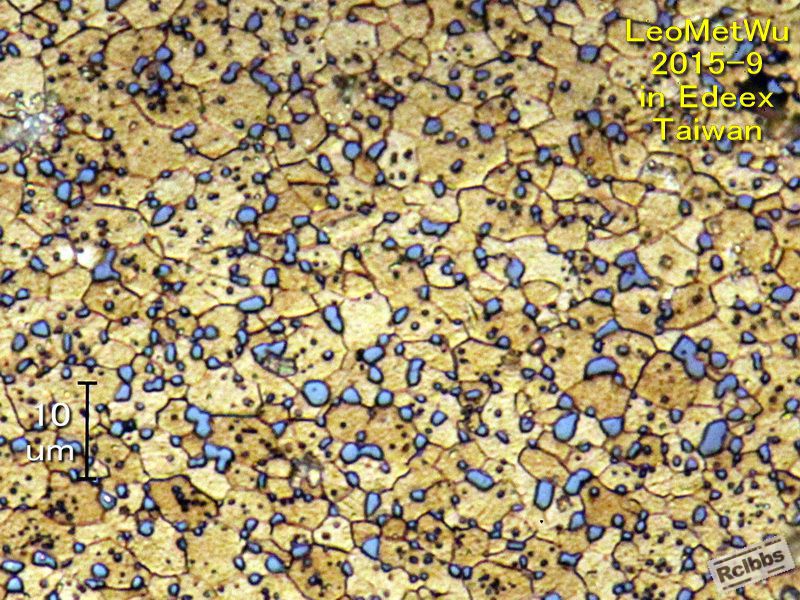

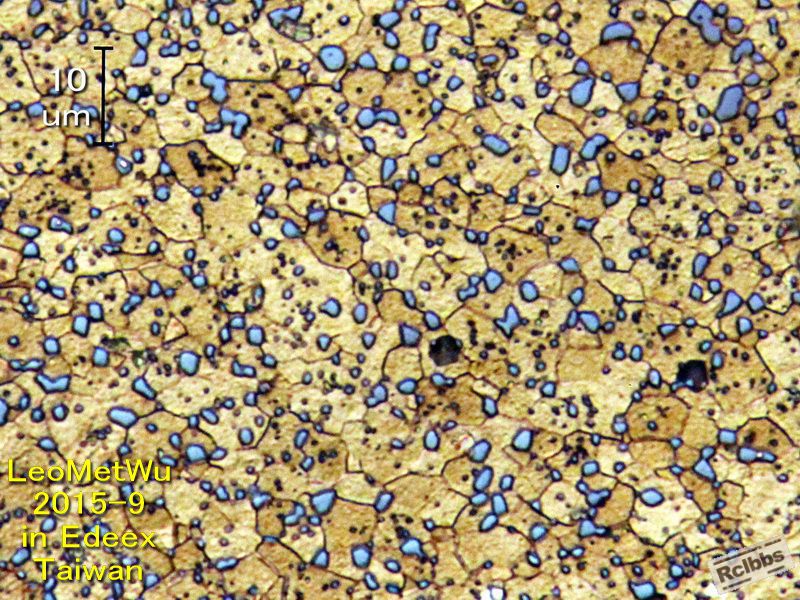

1030C x 30分鐘; 200C x 2hr x 2 次

leomet · 发表于 2014-9-26 18:56:36

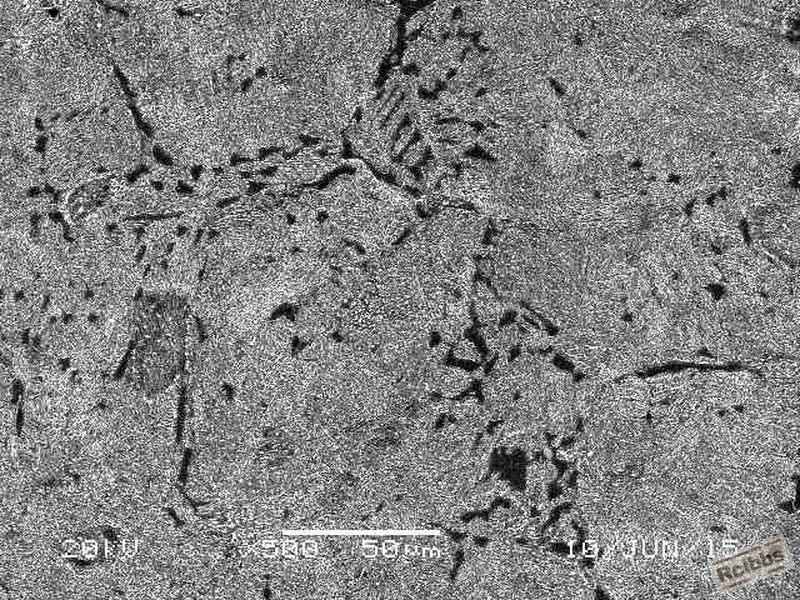

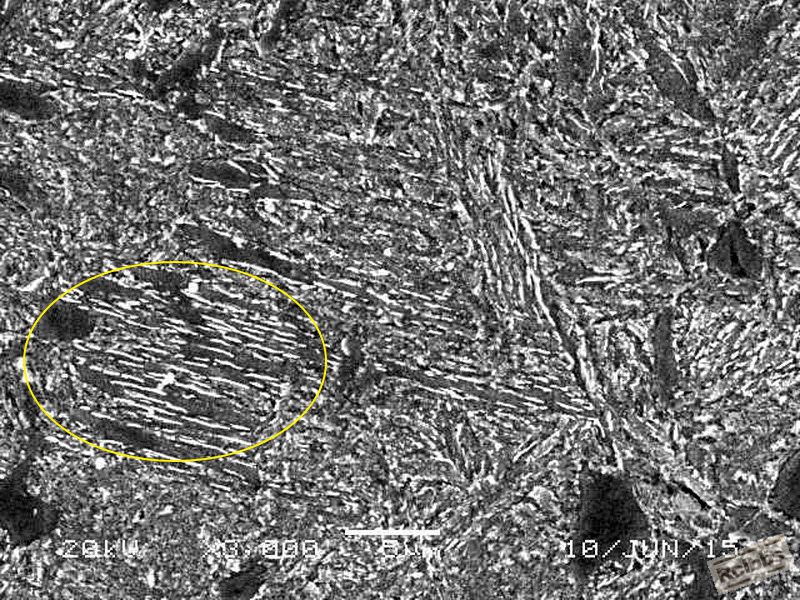

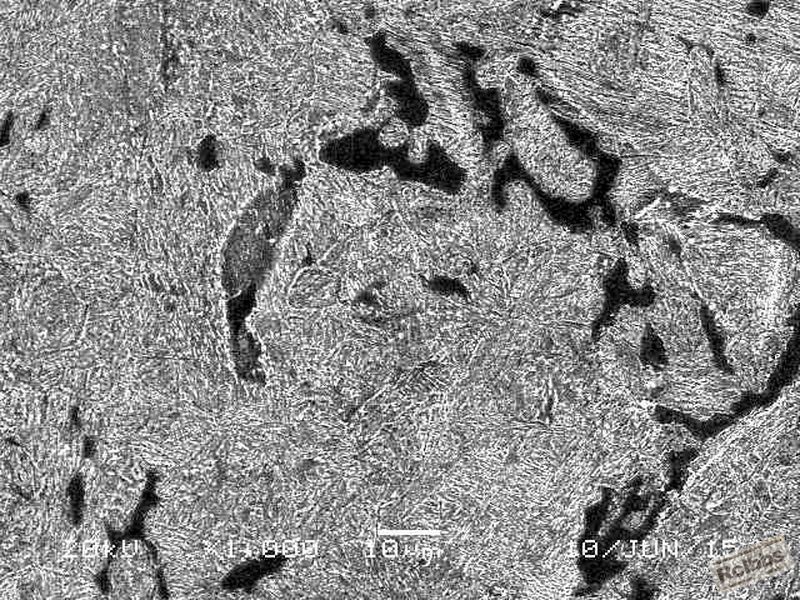

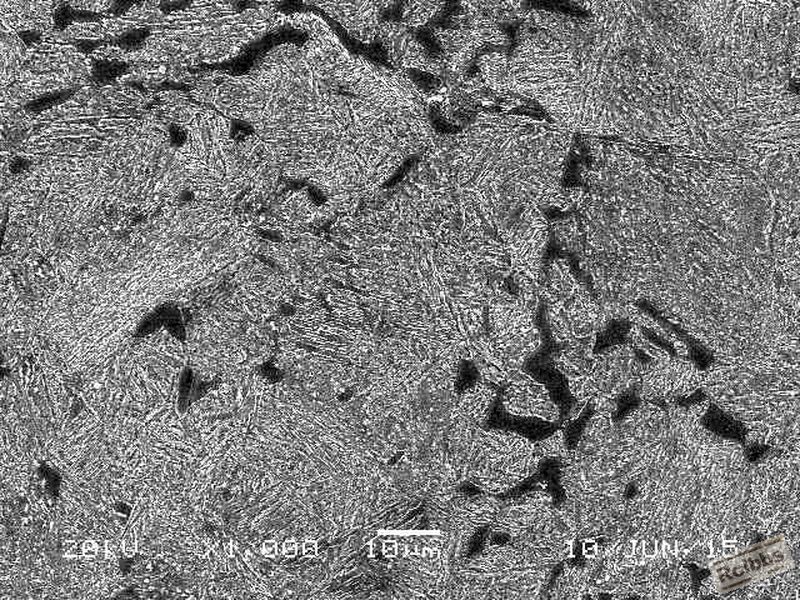

SEM photos for raw material.

leomet · 发表于 2014-9-26 19:04:44

本帖最后由 leomet 于 2014-9-26 19:12 编辑

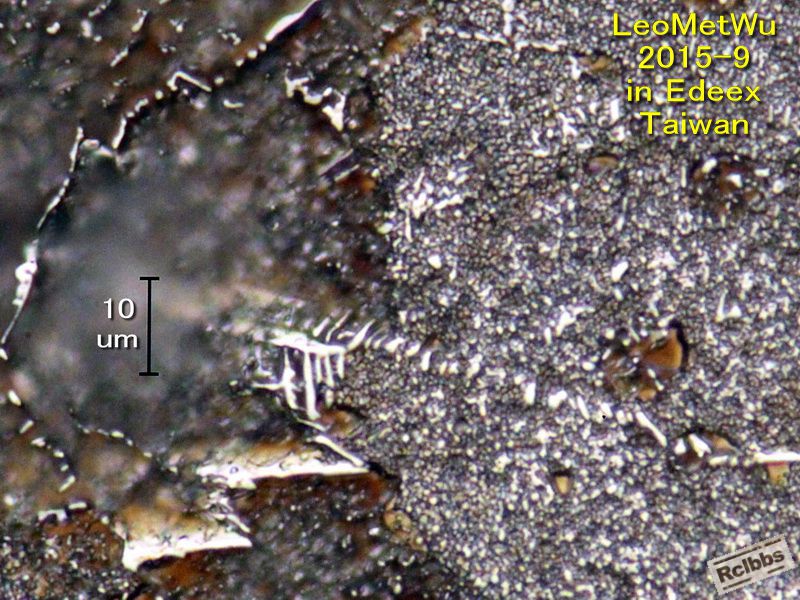

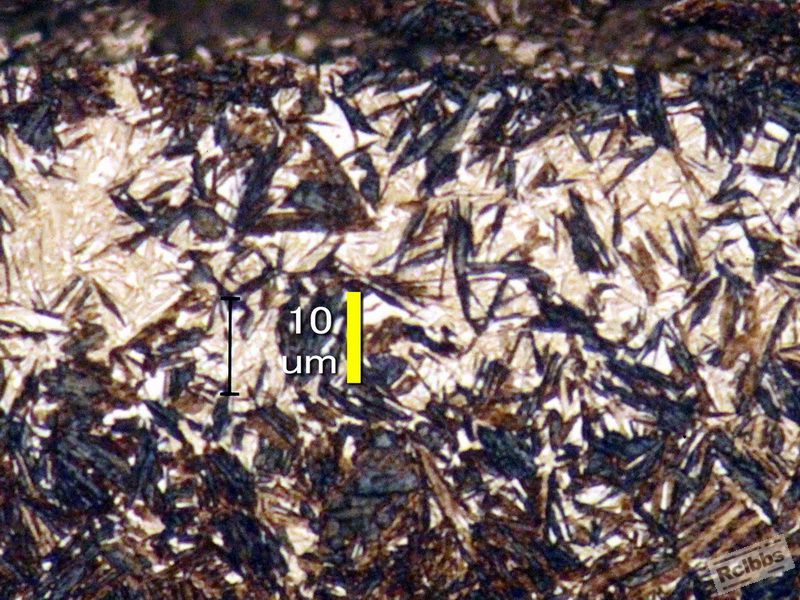

1030C 15 min. as-quenched,

Black pits are carbide pits. carbide particles chipped off
because I performed etch polishing. Too much polishing,

leomet · 发表于 2014-9-28 16:15:36

本帖最后由 leomet 于 2014-9-28 16:18 编辑

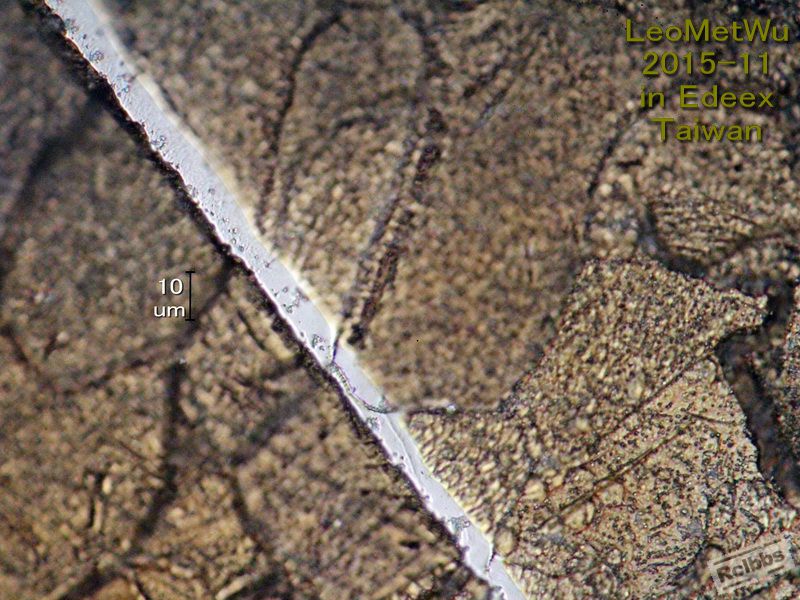

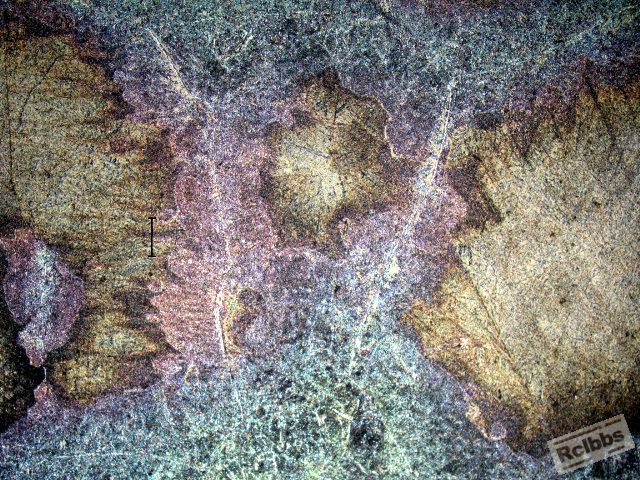

This very sample under discussion.

Take a look at the giant grains !

leomet · 发表于 2014-9-28 17:59:39

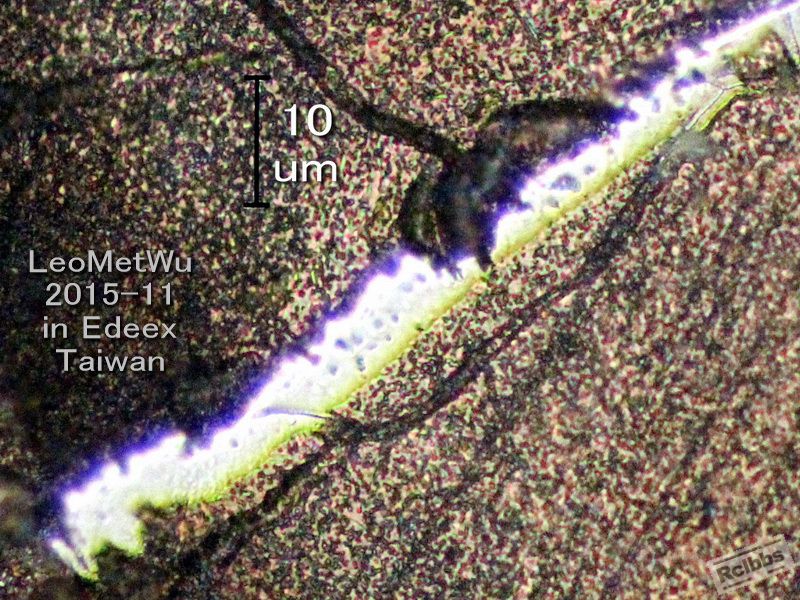

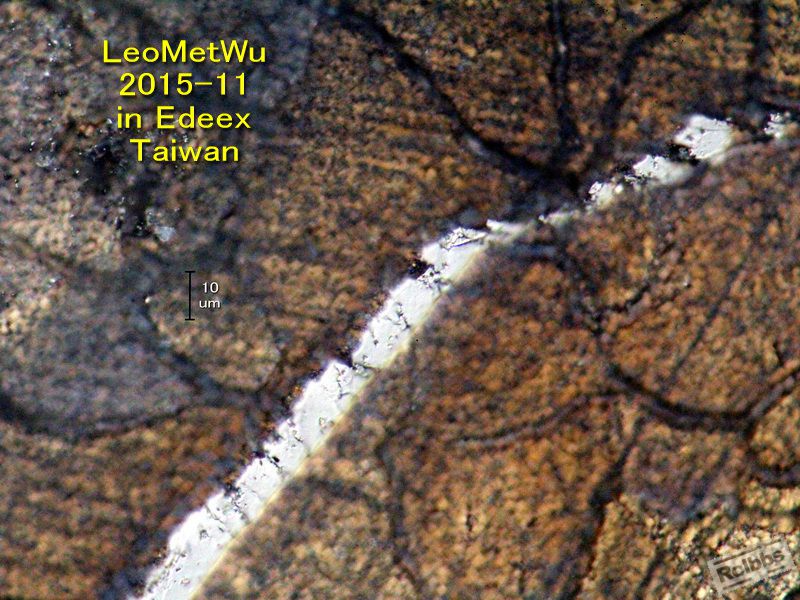

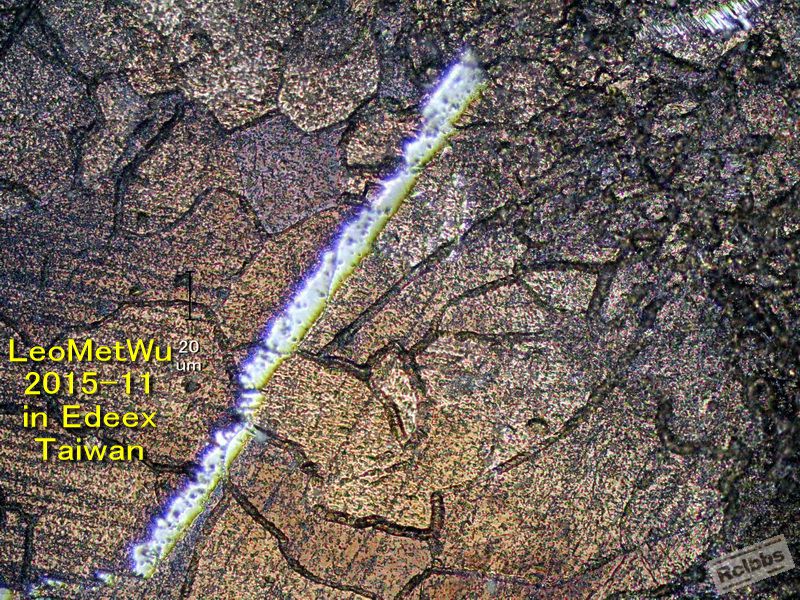

與釘書針合照的...............

leomet · 发表于 2014-9-28 22:13:43

比較此同問題的 H13 鍛塊
