线切割后装配断裂：请教失效分析！

cnszgong · 发表于 2015-6-3 14:03:36

本帖最后由 cnszgong 于 2015-6-3 14:30 编辑

抱歉，原图看错了。从断口来看，零件在装配前裂纹源处已经有缺陷存在。

balang_a · 发表于 2015-6-3 18:44:26

应该是回火的问题吧。

nmgxaaa · 发表于 2015-6-3 18:51:24

再问一下，工艺是：线切割纵向和横向，然后夹紧，再然后在线切割戒指出断裂，也就是说图中的线切割纹路不是为了取样而出现的，sorry，我可能表达的不是很清楚，但还请楼主回复

nmgxaaa · 发表于 2015-6-3 19:40:43

手写了一份分析，看看行不
[img][/img]

nmgxaaa · 发表于 2015-6-3 19:42:53

nmgxaaa 发表于 2015-6-3 19:40
手写了一份分析，看看行不
[/img]

记得把验证结果发上来啊

nmgxaaa · 发表于 2015-6-3 19:46:31

nmgxaaa 发表于 2015-6-3 19:40
手写了一份分析，看看行不
[/img]

为什么图片看不到呢。。。。。。。。

zengdehui · 发表于 2015-6-3 20:32:19

开裂不能排除材料和淬火过程的问题，但更有可能是碰撞或是拧紧力过量造成的。因为该零件存在明显的设计问题：结构也不合理，硬度过高、弹性不足、钢性过强，不适应有较好弹性和柔性的需要。

zengdehui · 发表于 2015-6-3 20:34:43

开裂不能排除材料和淬火过程的问题，但更有可能是碰撞或是拧紧力过量造成的。因为该零件存在明显的设计问题：结构不合理、硬度过高、弹性不足、钢性过强，不适应有较好弹性和柔性的需要。

ylin-82 · 发表于 2015-6-3 23:01:30

nmgxaaa 发表于 2015-6-3 18:51
再问一下，工艺是：线切割纵向和横向，然后夹紧，再然后在线切割戒指出断裂，也就是说图中的线切割纹路不是 ...

谢谢，请问你所指的横切与纵切是指什么？线割纹不是为取样造成，客户在装夹前必须经过线切割加工。

ylin-82 · 发表于 2015-6-3 23:07:44

cnszgong 发表于 2015-6-3 14:03
抱歉，原图看错了。从断口来看，零件在装配前裂纹源处已经有缺陷存在。

看断口分析，断裂在线切割后产生，但是产生断裂的具体原因不明了

ylin-82 · 发表于 2015-6-3 23:13:51

谢谢大家的分析，明天我将一些必要的资讯补上。

cnszgong · 发表于 2015-6-3 23:29:35

ylin-82 发表于 2015-6-3 23:07
看断口分析，断裂在线切割后产生，但是产生断裂的具体原因不明了

请问36楼你上传的断口照片是线切割部位还是其它部位的断口？

ylin-82 · 发表于 2015-6-3 23:44:55

本帖最后由 ylin-82 于 2015-6-3 23:46 编辑

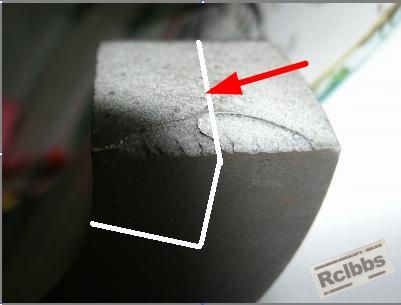

线割断裂部位的图片，相机拍摄时使用了闪光灯，可能造成一定影响

cnszgong · 发表于 2015-6-3 23:57:17

ylin-82 发表于 2015-6-3 23:44
线割断裂部位的图片，相机拍摄时使用了闪光灯，可能造成一定影响

哦那应该是线切割到最后，还没完全割完时自己断的咯？

nmgxaaa · 发表于 2015-6-4 07:54:56

ylin-82 发表于 2015-6-3 23:01
谢谢，请问你所指的横切与纵切是指什么？线割纹不是为取样造成，客户在装夹前必须经过线切割加工。

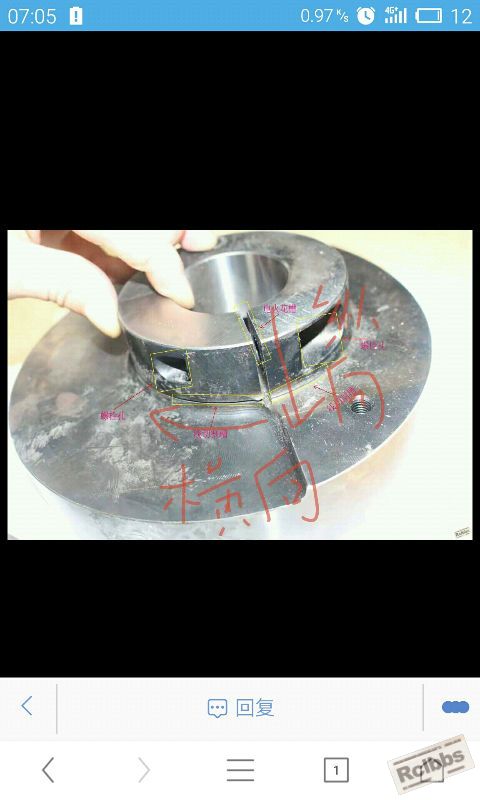

是这样吗，纵向和横向

nmgxaaa · 发表于 2015-6-4 07:57:09

纵向和横向是这样吗，为什么手机客户端上传图片总是失败

迪天 · 发表于 2015-6-4 17:23:50

请问你们真空淬火油使用的哪家的？工件碳含量是多少？

ylin-82 · 发表于 2015-6-4 22:06:18

迪天发表于 2015-6-4 17:23
请问你们真空淬火油使用的哪家的？工件碳含量是多少？

好富顿G油，工件含碳量平均值0.44

ylin-82 · 发表于 2015-6-4 22:09:08

迪天发表于 2015-6-4 17:23
请问你们真空淬火油使用的哪家的？工件碳含量是多少？

好富顿G油，工件含碳量平均值0.44

ylin-82 · 发表于 2015-6-4 22:14:15

cnszgong 发表于 2015-6-3 23:57
哦那应该是线切割到最后，还没完全割完时自己断的咯？

线割完并没有断裂，只是装配时在夹紧力的作用下，发生断裂
