20CrMnTi渗碳淬火，硬度检测30-35HRC，组织如下图

zyglf117526 · 发表于 2024-4-10 17:11:31

提示: 该帖被管理员或版主屏蔽

zyglf117526 · 发表于 2024-4-10 17:14:37

提示: 该帖被管理员或版主屏蔽

zyglf117526 · 发表于 2024-4-10 17:25:04

重庆热处理协会发表于 2024-4-10 17:01
是啊你都精通的，我们能有你那么厉害，而且还能够全天不砍柴的，陪我放牧。
你是懂金相不过却把渗碳组织 ...

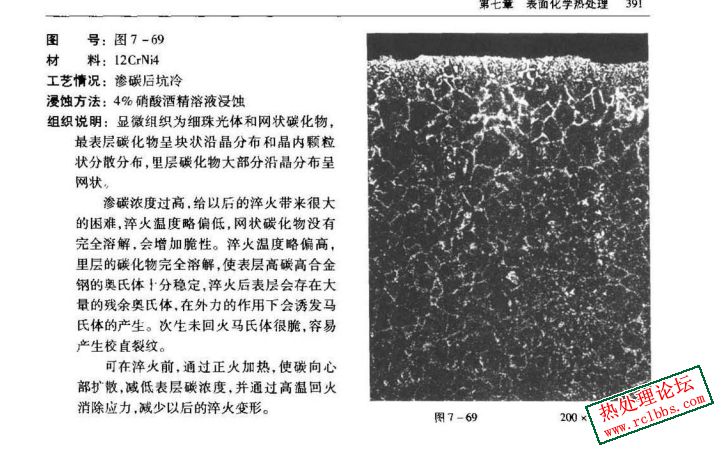

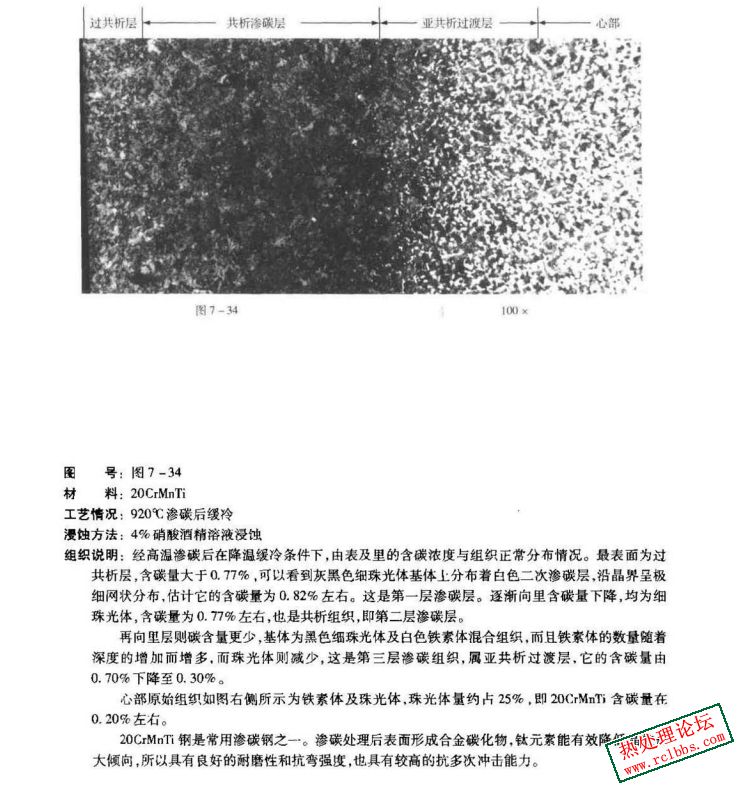

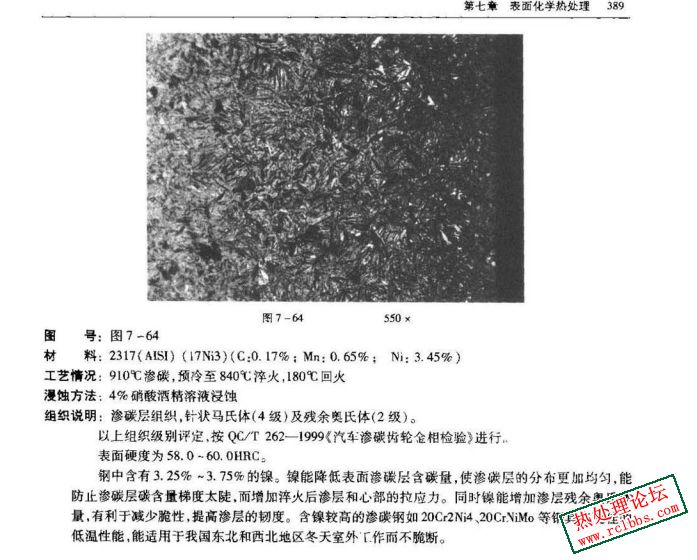

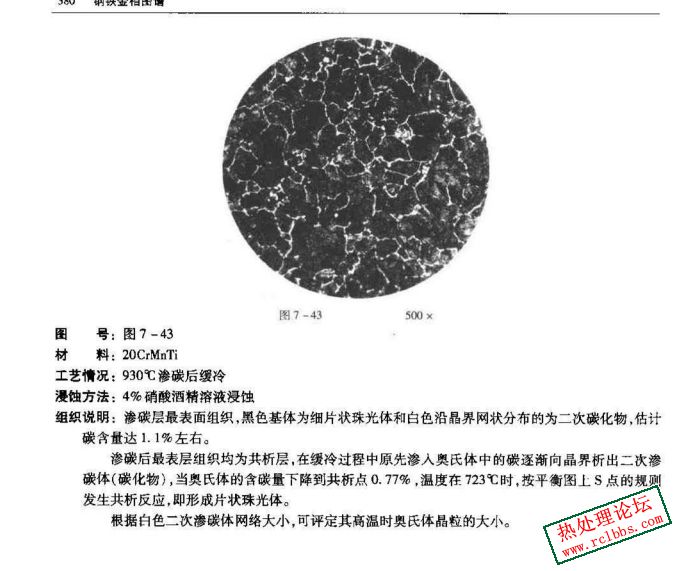

:Q 给你上传几张渗碳不淬火的金相组织，自己慢慢去学吧，没想到所谓的专家就这点能耐。哎呀。还不如一个操作工

重庆热处理协会 · 发表于 2024-4-10 17:25:35

zyglf117526 发表于 2024-4-10 17:14
自己是瞎子，还不承认。。自己爬楼看看楼主发的信息。。渗碳淬火组织，，先抛开楼主不懂，，那表面组织50 ...

看来这是个误会，你赢了。
我现在越来越理解那个理直气壮卖狗粮的婆娘为什么坚持1公斤=500克。也许她真是对的，社会上真有不少这样的人。

zyglf117526 · 发表于 2024-4-10 17:30:01

提示: 该帖被管理员或版主屏蔽

zyglf117526 · 发表于 2024-4-10 17:31:18

重庆热处理协会发表于 2024-4-10 17:25
看来这是个误会，你赢了。
我现在越来越理解那个理直气壮卖狗粮的婆娘为什么坚持1公斤=500克。也许她真 ...

这就是所谓的伪砖家的本性，专业技术被怼了，就开始说一些不着边际的空话喷了。。跟那个专家真是一丘之貉

zyglf117526 · 发表于 2024-4-10 17:35:15

重庆热处理协会发表于 2024-4-10 17:01
是啊你都精通的，我们能有你那么厉害，而且还能够全天不砍柴的，陪我放牧。
你是懂金相不过却把渗碳组织 ...

看来你很了解我的弱项啊，我是没接触过真空渗碳炉，不过自己也私下学了，想要工艺？发你就是了？还要啥资料？多的是，保你学到老

yejianwei · 发表于 2024-4-27 12:44:22

zy19921225 发表于 2024-3-2 07:59
那些白色亮块是铁素体吗？我以为是残奥

残留奥氏体在渗碳淬火零件表面，芯部为低碳马氏体和铁素体

		自动登录	找回密码
密码			免费注册

zyglf117526 zyglf117526 当前离线积分 2232 IP卡签到天数: 362 天 [LV.8]以坛为家I	发表于 2024-4-10 17:11:31 \| 显示全部楼层提示: 该帖被管理员或版主屏蔽
	北京赛维美，热处理炉温均匀性测试符合AMS2750F、CQI-9和GB/T 9452等相关标准手机:13910788125 刘博士
	回复支持反对使用道具举报显身卡

zyglf117526 zyglf117526 当前离线积分 2232 IP卡签到天数: 362 天 [LV.8]以坛为家I	发表于 2024-4-10 17:14:37 \| 显示全部楼层提示: 该帖被管理员或版主屏蔽
	江苏东方航天提供AMS 2750、 CQI-9、GJB 509B、API- 6A/6D、GB/T9452、ASTM A991、BAC 5621、 HB 5425、RRP54000等14项标准的炉温测试及标准培训、ASTM E220热电偶校准。联系:单经理18051092175
	回复支持反对使用道具举报显身卡

[求助] 20CrMnTi渗碳淬火，硬度检测30-35HRC，组织如下图

zyglf117526 zyglf117526 当前离线积分 2232 IP卡签到天数: 362 天 [LV.8]以坛为家I	发表于 2024-4-10 17:30:01 \| 显示全部楼层提示: 该帖被管理员或版主屏蔽

	回复支持反对使用道具举报显身卡
