失效及缺陷组织照片

leomet · 发表于 2008-11-27 12:45:56

本帖最后由 leomet 于 2015-5-27 08:40 编辑

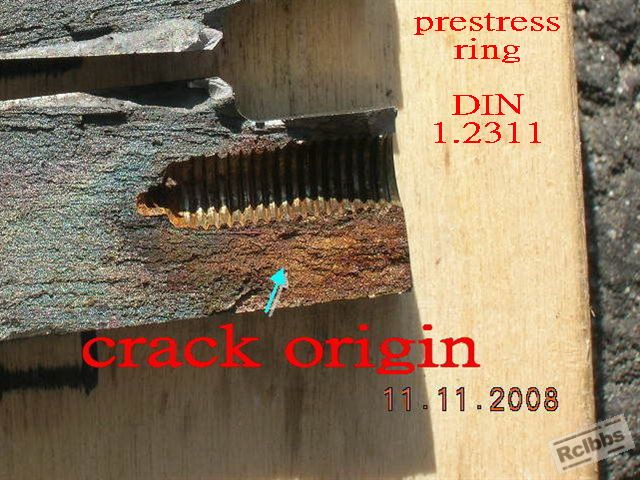

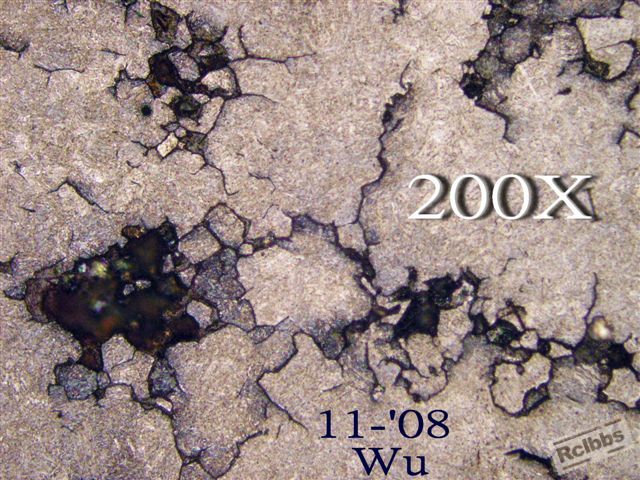

試片磨平後, 裂源附近所見.

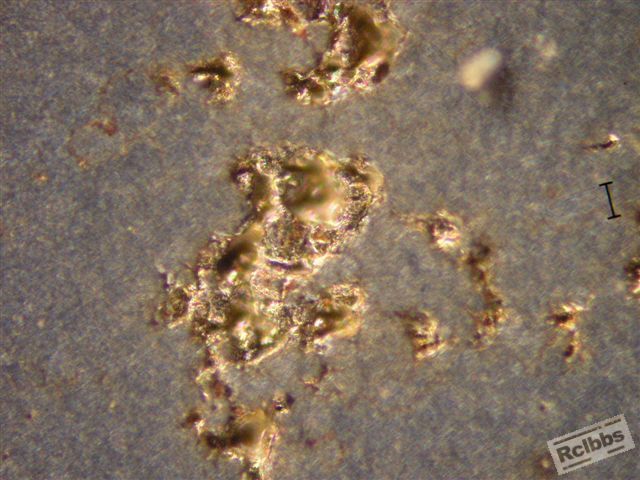

dendrite arm boundary & tip (last freeze sites)上的 carbide, 就是一般所稱的 "液析碳化物".

残忍的慈悲 · 发表于 2008-12-28 20:42:09

前辈您好！想问一下，您提到传动轴扭断的案例看外形是用在CVJ上面的吗？直径是多少？
在大陆这边会用38B3中频热处理，您用滲碳的话会不会很慢，觉得表面硬度比较高，硬化层也较浅。
盼回复，谢谢！

leomet · 发表于 2009-1-1 22:35:03

那是ATV的傳動軸. 那次測試出問題後就改為感應硬化了.

leomet · 发表于 2009-2-2 11:19:08

You can say that again !
= I cannot agree you more.

lyymao · 发表于 2009-2-27 17:51:46

我是做超声波检测的，检测缺陷是我的份内活，模具检测也做了不少，但是从来不知是什么原因造成的，今天看了这么多的分析，虽然理解的不是很透彻，但也的确长了不少知识，非常感谢。

野猫 · 发表于 2009-3-8 16:21:50

吴老师,有没轴承钢贝氏体图片.

dhy · 发表于 2009-3-12 16:02:25

请问嵝主是用什么设备照的照片，用的什么模式，谢谢！

xianshanlushui · 发表于 2009-3-16 20:19:52

严重偏析,看材料的要求了.

热加工 · 发表于 2009-3-20 11:07:23

看到吴老师的这些金相分析，的确增长了许多知识。
在我们这里，最近也出现了许多H13的模具断裂，由于对H13 的金相知识十分缺乏，有时判断不很准确。下面是我厂断裂模具的金相图片，我厂金相认为心部组织粗大，表面的黑色组织为屈氏体（取样部位是模块的表面和心部，真空1020℃淬火，620℃回火），希望有经验的大侠给予帮助。谢谢！

热加工 · 发表于 2009-3-20 11:14:07

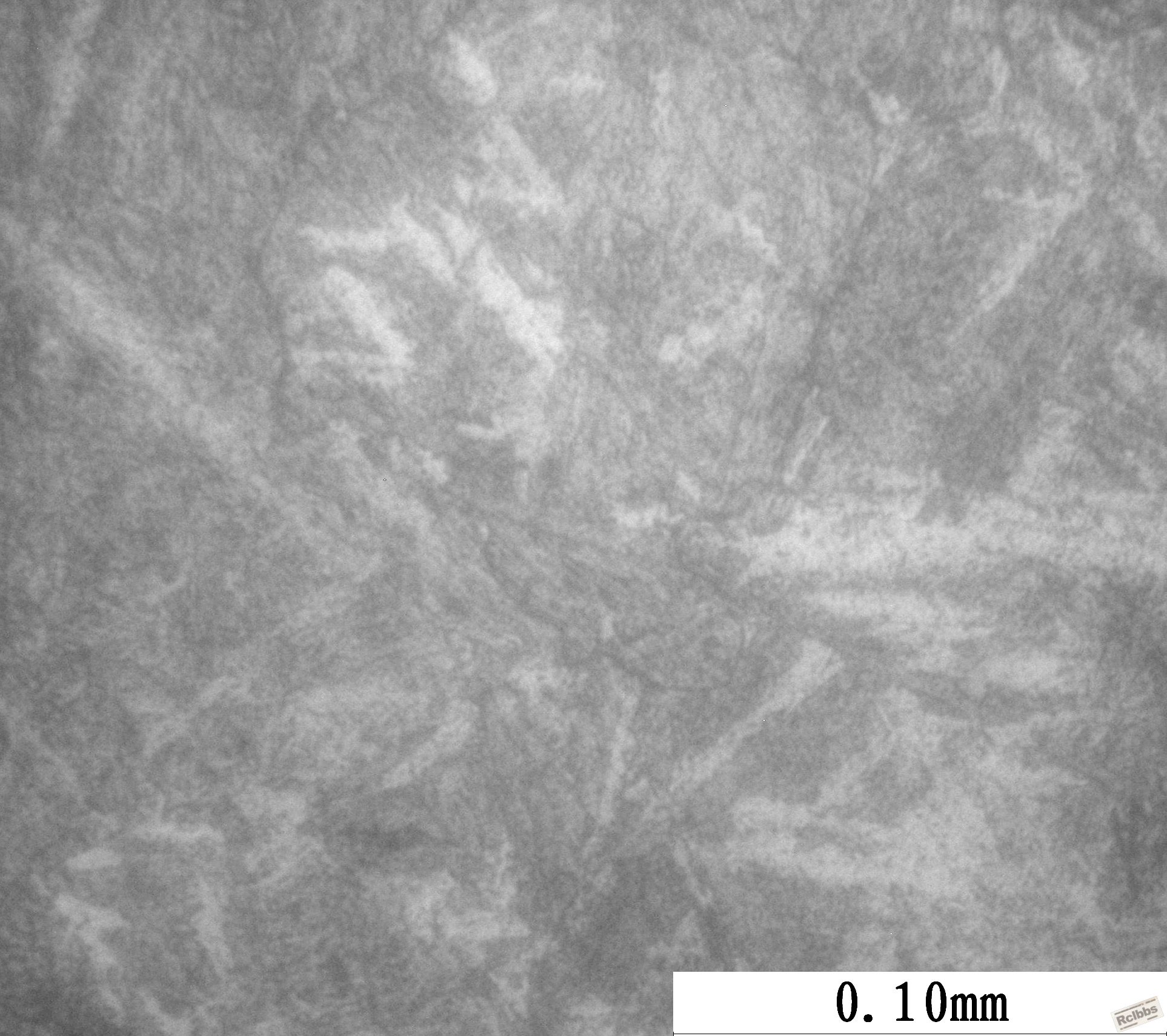

1号为心部的金相照片

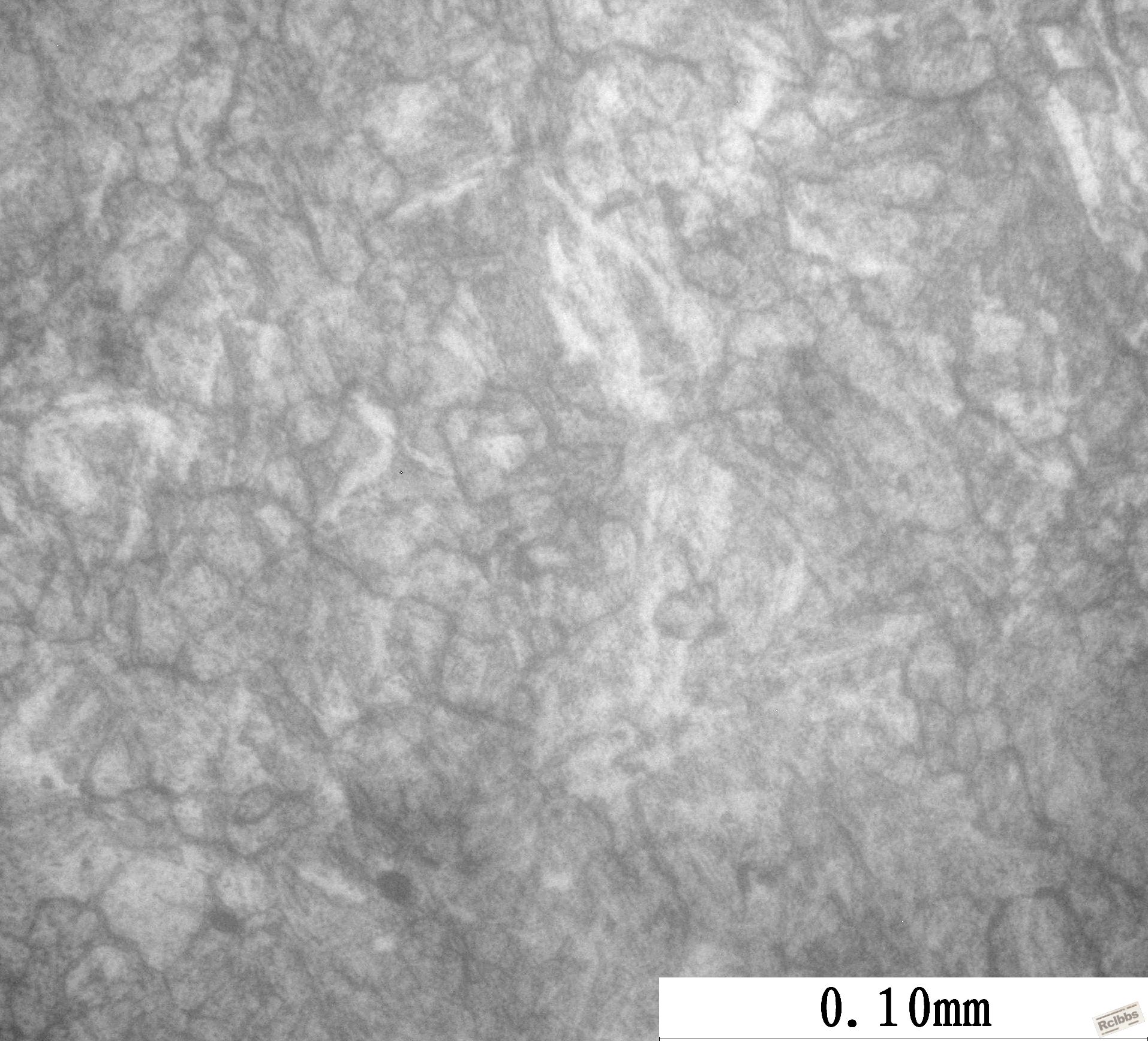

2号为边缘的金相照片

ysuzone · 发表于 2009-3-21 11:16:31

可否介绍下，这些铸铁的过烧是如何看出来的啊

dangen · 发表于 2009-4-22 11:38:35

应该是脆性夹杂物留下的坑

kingming · 发表于 2009-4-25 20:56:17

thank leomet for sharing the helpful information!

wells.he · 发表于 2009-4-27 10:48:19

该烧伤的组织是否是回火屈氏体，重新热处理是否能消除该组织

wells.he · 发表于 2009-4-27 10:52:56

请（清）指点，谢谢

[ 本帖最后由 liyi911 于 2009-5-9 23:33 编辑 ]

xianshanlushui · 发表于 2009-5-3 11:14:54

原帖由 leomet 于 2008-11-5 00:40 发表
有些要 2000x 3000x 5000x (需SEM) 才看得到.
此物一但出現, 傷害已成. 越細小, 傷害力越大. 我稱之為模具的隱形殺手.
--You don't see it, but it is there, ready to kill the tooling.

Think about the rel ...

吴SIR, 沿晶GBC 越细小,伤害力越大?我还是不能理解,

在有些CCT曲线上(如H13),即使材料冷却的很快,还是要穿过一条碳化物带,那么这个碳化物对材料性能的影响有多大呢?

leomet · 发表于 2009-5-3 20:24:11

與數量(於晶界上的連續性)關係更大
Think about the relation of carbide tip radius and stress concentration factor

xianshanlushui · 发表于 2009-5-4 19:22:02

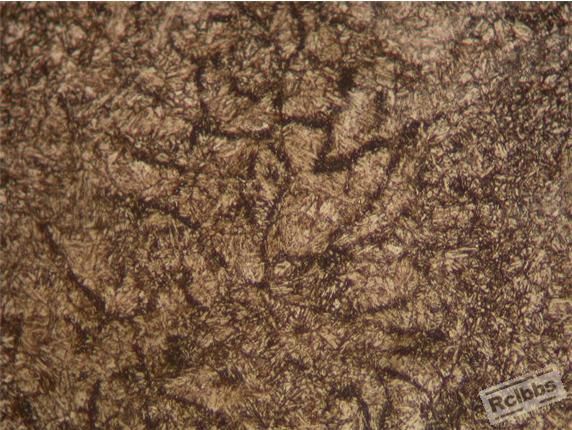

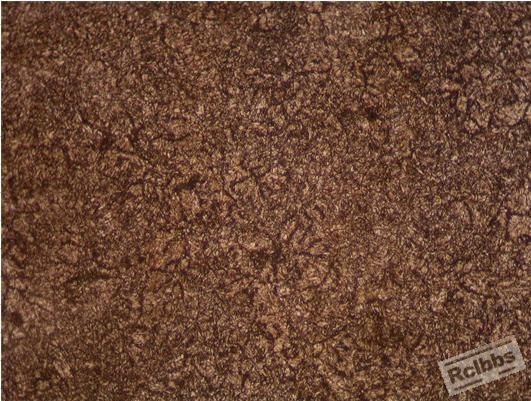

WU Sir, here is the structure of H13, we use free cooling in vacum furnace about 7min in quenching,

of course,the tool is about 200kg. Although the cooling rate is very low at the beginning, but i think it can't

create so much grain boundary carbides. I think the GBC we see is the not formed in the

heat-treatment.It's the materials fault. Is it right?

97bigboy · 发表于 2009-5-5 13:41:50

我这有失效分析方面的（饿）电子版图书，不知有没有人需要？

[ 本帖最后由 liyi911 于 2009-5-9 23:34 编辑 ]

leomet · 发表于 2009-5-12 08:40:22

1984年剛出校門沒幾年, 經驗不足.
不過, 園藝剪脫碳例, 就有一排Hv 顯示硬度變化.
當年也沒想到說二三十年後會在internet上開"金相攝影展".

[ 本帖最后由 leomet 于 2009-5-17 22:39 编辑 ]
