今天做的不知名材料~~信息很少，有能看出来的吗？

Magikal · 发表于 2012-9-28 17:14:04

打个成分不就完了
从金相来看，珠光体+网渗碳体，碳含量估计在100左右

孤鸿踏雪 · 发表于 2012-9-28 17:25:30

Magikal 发表于 2012-9-28 17:14
打个成分不就完了
从金相来看，珠光体+网渗碳体，碳含量估计在100左右

碳含量估计在100左右？100％吗？是碳晶吧？怎么估计的？

MYG · 发表于 2012-9-28 17:52:10

似GCr15-----------------------------------

TNT轩 · 发表于 2012-9-28 14:36:25

不纠结了，我给他照完片打发走了。。。我找图谱对了半天也没找出跟这类似的就T7那个碳素工具钢组织挺像，不知道是不是。

qlf_126 · 发表于 2012-9-28 14:41:01

这种一无材料，二无热处理状态的金相还是少看为好！很容易产生误导！

孤鸿踏雪 · 发表于 2012-9-28 15:03:48

学生给你送个试样做金相观察分析，既不提供材料牌号，也不提供热处理状态，你也不问？你没有问你的学生要分析什么？

TNT轩 · 发表于 2012-9-28 15:48:18

不是我的学生，领导的朋友叫他学生来给送的样子，问他他也说不上来。

zhch_0221 · 发表于 2012-9-28 15:50:51

先打个光谱看看成分怎么样

孤鸿踏雪 · 发表于 2012-9-28 13:04:57

看来这是个盲人摸象的题目。

r_lyy · 发表于 2012-9-28 13:32:02

确定制样没有问题吗？有很明显的珠光体，嘻嘻！

紫琅人 · 发表于 2012-9-28 14:26:16

的确是盲人摸象的题目
看图片基体组织细片珠光体，部分粗片珠光体，材料工艺觉得是锻造组织，还得楼主提供更多的信息论证

TNT轩 · 发表于 2012-9-28 12:00:21

本帖最后由 TNT轩于 2012-9-28 12:00 编辑

一个学校学生送来的样子让帮忙看看材料等等信息一概不知。。。。

有见过类似组织的老师吗？

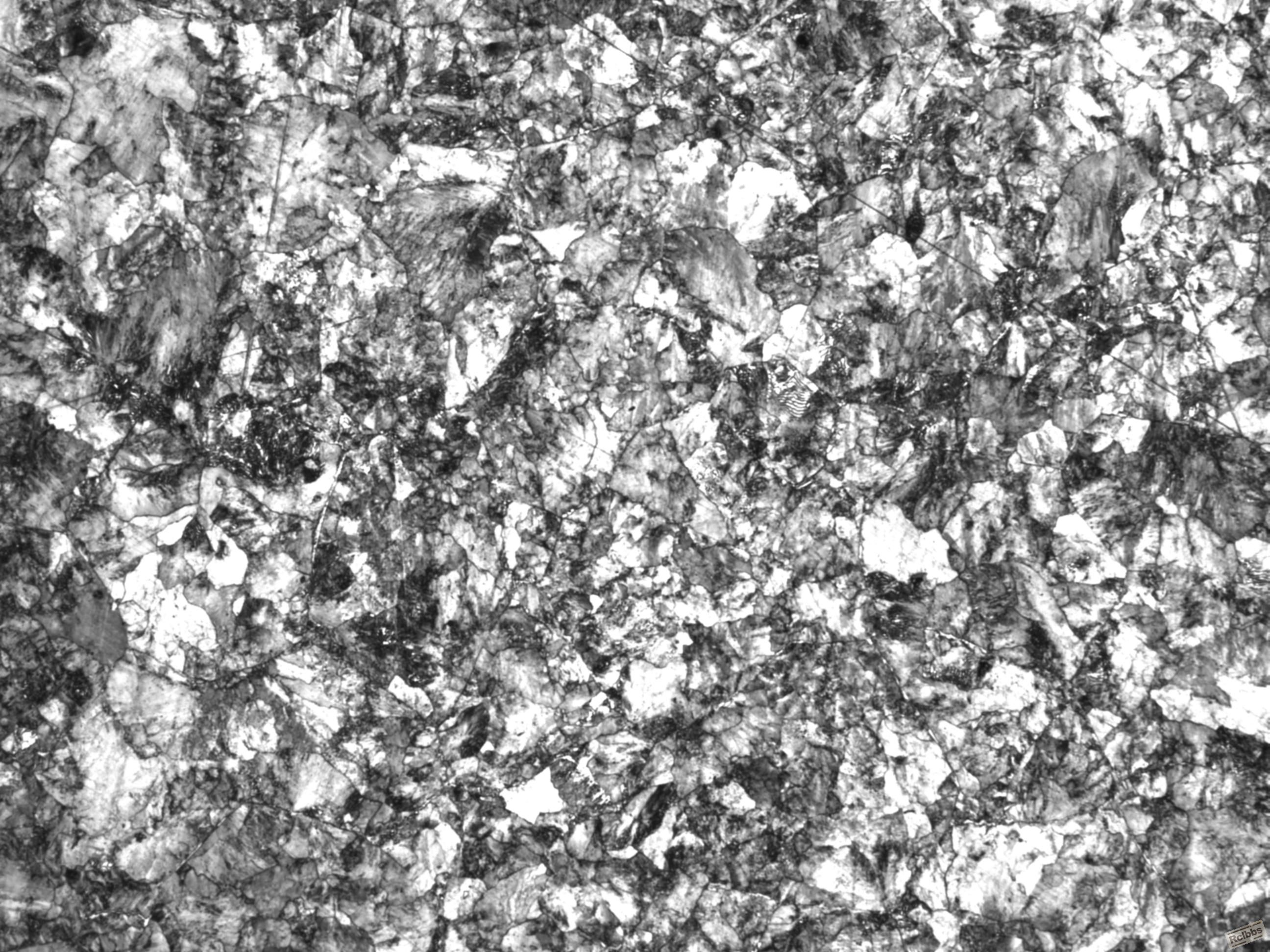

1000X

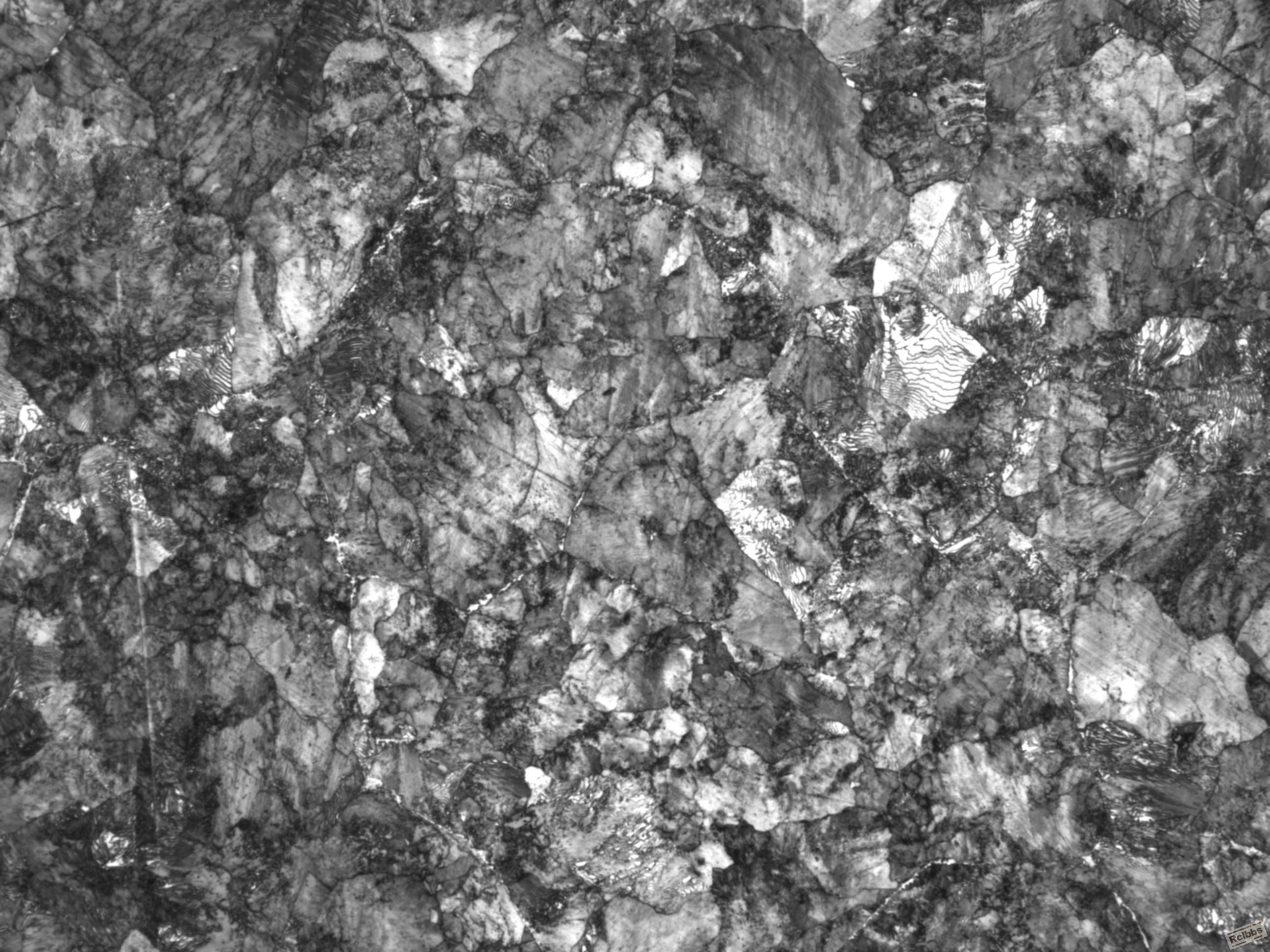

500X

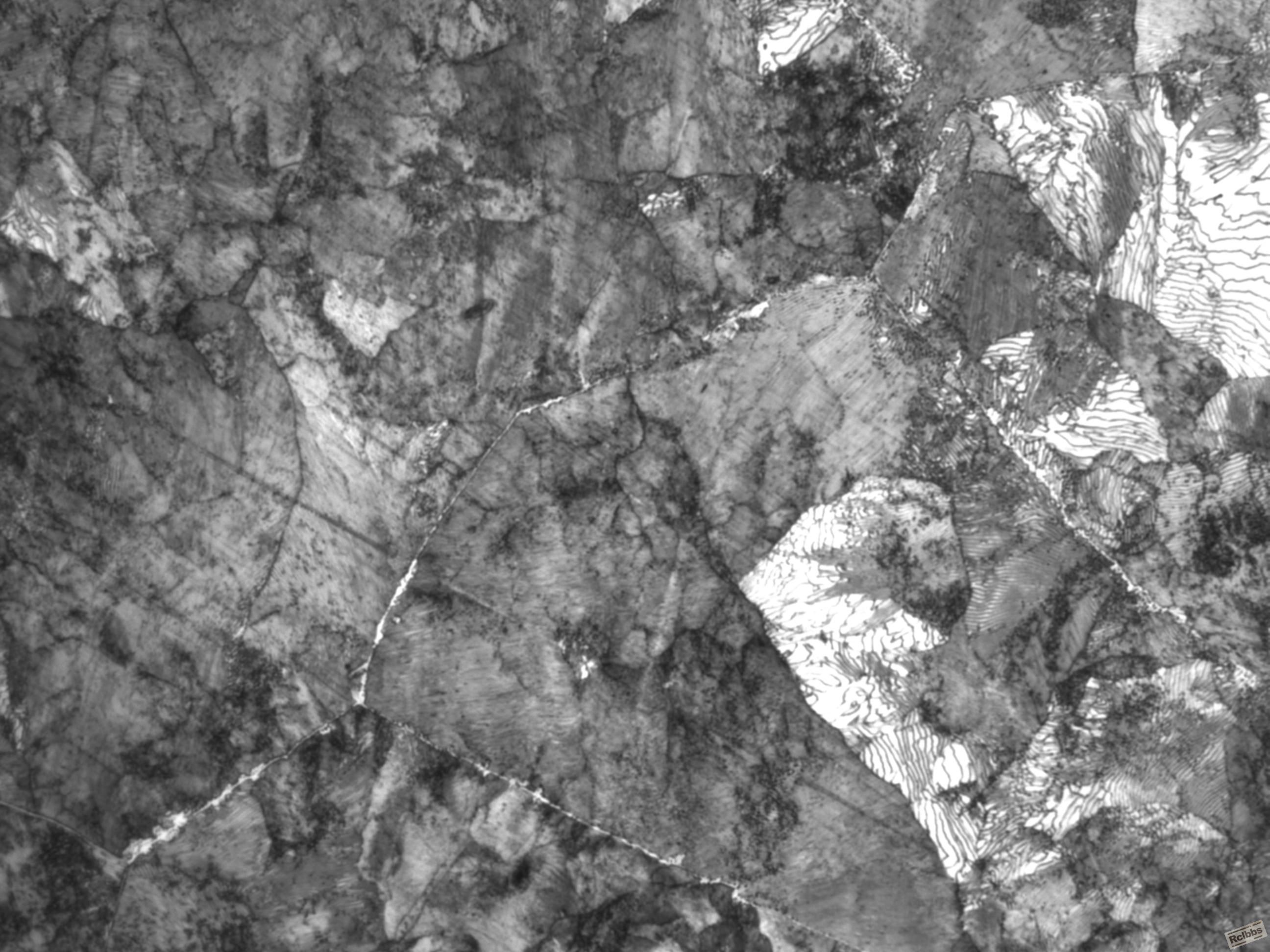

200X

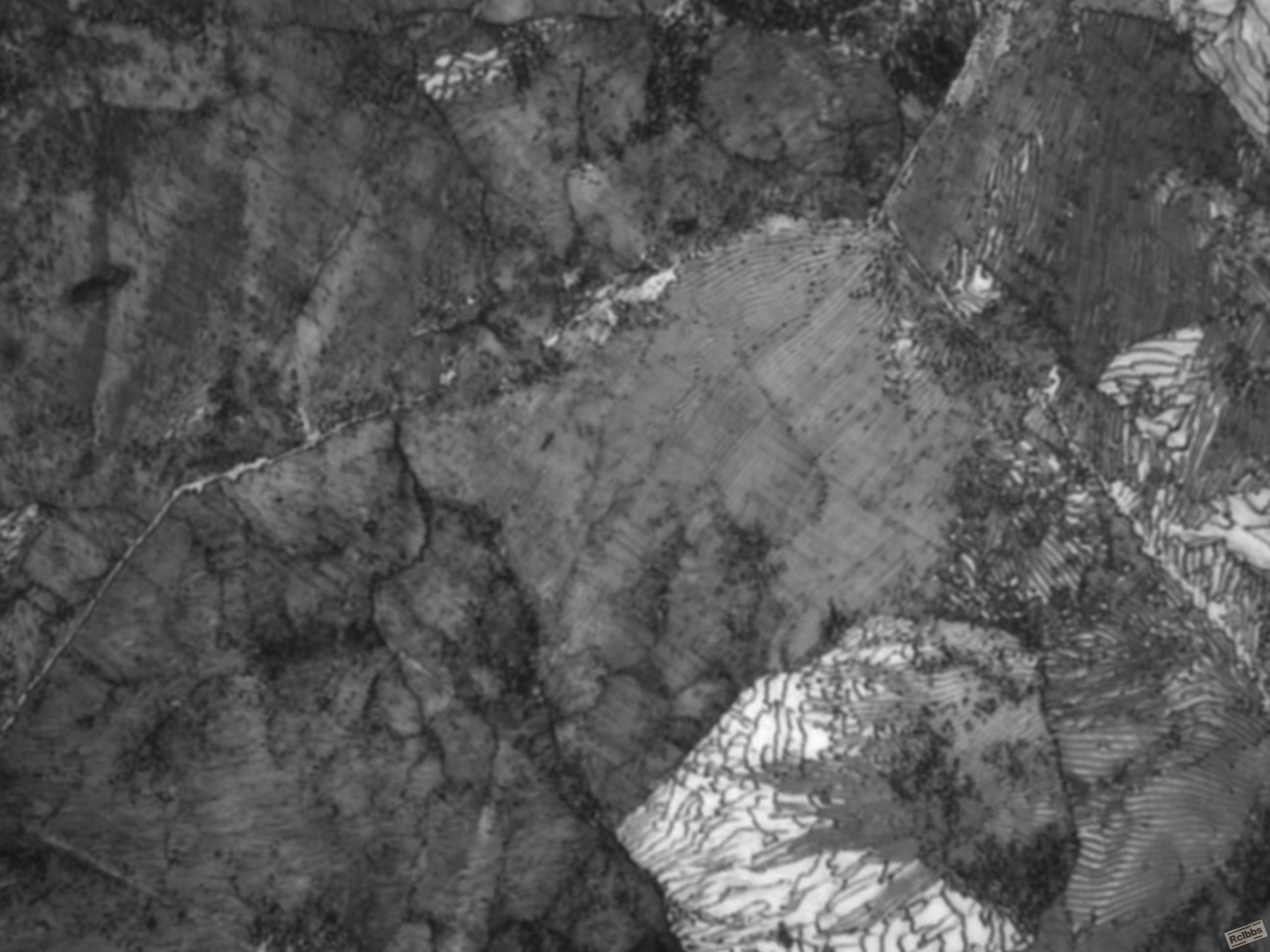

100X

Magikal · 发表于 2012-9-29 08:21:13

孤鸿踏雪发表于 2012-9-28 17:25
碳含量估计在100左右？100％吗？是碳晶吧？怎么估计的？

呵呵，杨工说笑了
我们这主要做中低碳，一般说的1个碳就是0.01%，100个自然是1%咯；

再说，以杨工这样的级别，自然不会看不出这个组织的碳含量，何必取笑？

程子恒 · 发表于 2012-10-4 19:17:06

Magikal 发表于 2012-9-29 08:21
呵呵，杨工说笑了
我们这主要做中低碳，一般说的1个碳就是0.01%，100个自然是1%咯；

请问大师那图片碳含量怎么看啊？哪个点是碳啊，截图给我看下好吗？你们是怎么看的啊

rockcheckwgd · 发表于 2012-10-4 10:53:38

本帖最后由 rockcheckwgd 于 2012-10-5 18:19 编辑

T7 T8或者77B 82B 从500倍组织来看更像T7 T8的退火组织

感应热处理 · 发表于 2012-10-4 11:15:40

退火组织，粗大晶粒。铜或铝

孤鸿踏雪 · 发表于 2012-9-29 13:51:26

Magikal 发表于 2012-9-29 08:21
呵呵，杨工说笑了
我们这主要做中低碳，一般说的1个碳就是0.01%，100个自然是1%咯；

绝对没有取笑之意！确实不理解这个含义。

疯锋 · 发表于 2012-10-1 22:31:10

从组织看碳含量还是比较的高啊
估计是条件不允许吧？否则早做光谱测成分了

		自动登录	找回密码
密码			免费注册

[讨论] 今天做的不知名材料~~信息很少，有能看出来的吗？
