这是什么夹杂物？

fengzhonghenji · 发表于 2013-1-25 19:20:00

对于钢中的H O N 是最不招人喜欢的气体，但是有时候N也有益处的啊代替一部分的CR

6017660 · 发表于 2012-10-17 11:19:56

是TiN夹杂么？TiN夹杂对产品的机械性能和机加工性能有什么影响？我查资料发现TiN导致加工时容易造成加工烧伤？

何柬松 · 发表于 2012-10-17 11:33:14

几何形状，显微镜下呈现淡金黄色是氮化钛夹杂物的特征。

tom · 发表于 2012-10-17 11:40:29

牛人啊，没经过分析一眼能看出TiN夹杂

mengyiyang · 发表于 2012-11-20 16:13:18

一定是氮化物夹渣 TiN 或者氮化铝夹渣很典型任何钢中都有N

鑫润 · 发表于 2012-11-20 15:00:40

fengzhonghenji 发表于 2012-10-19 14:47
40CRr里面的Ti是作为杂质元素存在的，而且里面的N是咋来的啊？

一千多度的钢水经过空气的洗礼那个平时很宅的N2有时也耐不住寂寞

zhengcj · 发表于 2012-11-20 09:05:28

夹杂物不是在未腐蚀状态下观察吗？

热工女将 · 发表于 2012-11-20 08:55:53

本帖最后由热工女将于 2012-11-20 09:01 编辑

这是TiN夹杂物,评级时可以归类到A类夹杂物,按A类夹杂物评的话也只有0.5级,对产品的性能我想影响不大.
图片中并不是白色的,有点发红,只是拍摄时加滤色片造成颜色失真.

HRC · 发表于 2012-11-19 09:25:55

像TiN，40Cr里有这个东西，估计是炼钢时加了20CrMnTi这类材料。

西渡高速钢 · 发表于 2012-11-19 07:31:57

我只能认为是B类夹杂，至于具体是何元素组成的，建议扫描电镜能谱分析下。

lidaozhi1985 · 发表于 2012-11-18 19:45:05

金相显微镜下TiN呈现黄棕色，并且棱角比较明显。所以白色块状的不会是TiN。你可以在扫描电镜下进一步的分析，打一下成分就知道了。

nbhyl · 发表于 2012-11-18 16:06:29

是制样没制好吧，否则是那个钢厂的材料啊，这么差？

6017660 · 发表于 2012-10-13 11:58:11

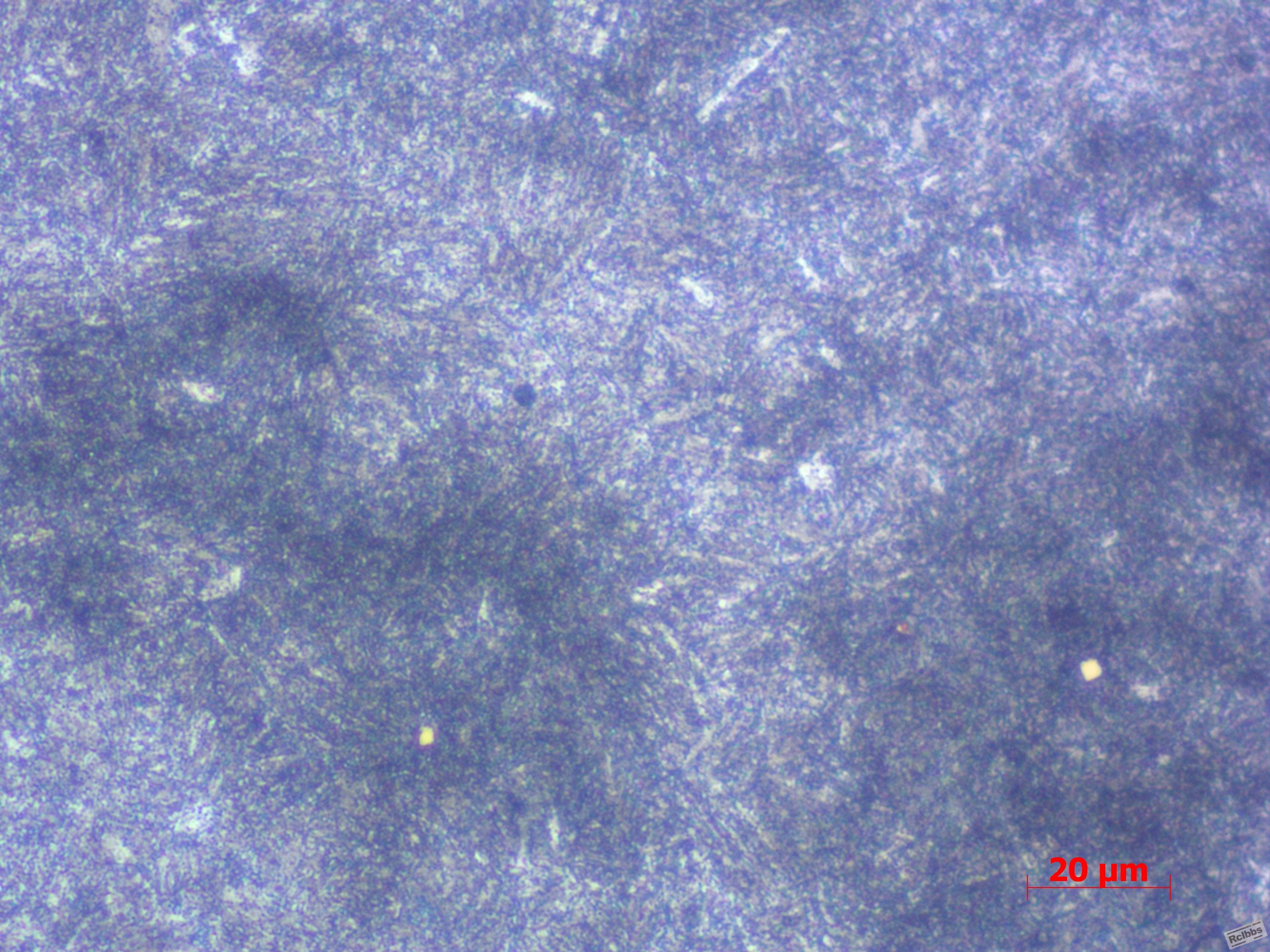

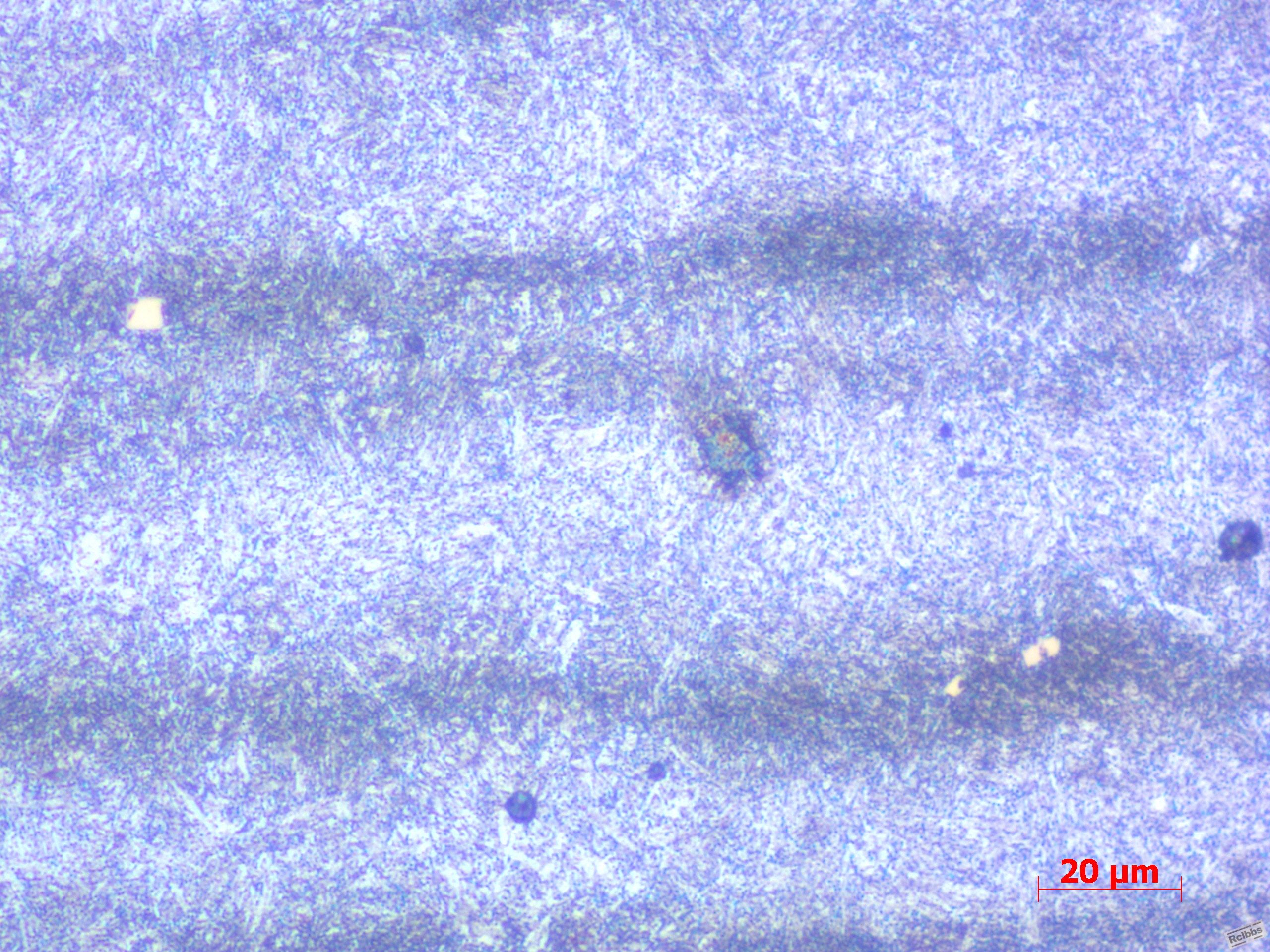

请各位大侠分析下，这个金相图片中白色亮块是什么的夹杂物。
材料为40Cr锻造，调质状态。850℃淬火，620℃回火。

6017660 · 发表于 2012-10-13 12:01:02

fengzhonghenji · 发表于 2012-10-19 14:47:45

40CRr里面的Ti是作为杂质元素存在的，而且里面的N是咋来的啊？

yaolei1030 · 发表于 2014-3-2 16:16:00

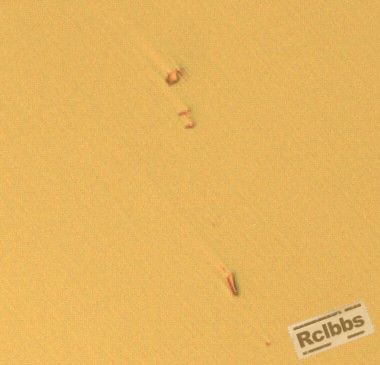

确定是TiN,我们刚做了鉴别，钛含量超过30PPM时候，会对材料的疲劳性能产生显著的影响。

wcd51823 · 发表于 2014-3-4 12:30:59

对，是TIN,是一种菱形的夹杂物，很好区分的。40Cr一般是做轴类零件的，对夹杂物会有严格控制的，TiN是不允许的，因为它比较硬，且熔点高，在高温锻造时也不会溶解，所以锻造时会带来内部裂纹等缺陷。至于TIN的存在是由于刚水中Ti含量较高，一般要达到100PPM以上，加之钢中N控制不好，在60PPPm以上的话，就很容易形成该类夹杂物。

yuanchengyi · 发表于 2014-3-4 16:34:51

zhengcj 发表于 2012-11-20 09:05
夹杂物不是在未腐蚀状态下观察吗？

腐蚀后也可以看，只是不那么明显

yuanchengyi · 发表于 2014-3-4 16:39:36

氮化物，少量对性能影响不大，40Cr材料经常会出现这种夹杂，应该不是制样问题。

luoxz1990 · 发表于 2015-3-29 13:44:58

氮化钛夹杂，个人觉得对性能影响不是很大

		自动登录	找回密码
密码			免费注册

[讨论] 这是什么夹杂物？

评分

本帖子中包含更多资源

本帖子中包含更多资源
