请帮忙判断下面三张图片的金相组织

qlf_126 · 发表于 2012-11-22 16:01:53

freemiaomiao 发表于 2012-11-22 15:43
谢谢回复！
1.580HV0.2；
2.445HV0.2；

结合这硬度的话：
1.淬火马氏体貌似等温的温度不合适（低了）。LZ可与之沟通产品未进行回火嘛！如何使用？？？
2.像是1的产品回火后的组织—回火屈氏体！
3.回火屈氏体+下贝，估计等温淬火的温度也不是很合适，下贝不是很多！

freemiaomiao · 发表于 2012-11-22 15:43:39

本帖最后由 freemiaomiao 于 2012-11-22 15:44 编辑

qlf_126 发表于 2012-11-22 14:31
希望LZ最好分别打下几个样的硬度，结合硬度更好准确的判断金相组织！
俺个人观点：
1.回火屈氏 ...

谢谢回复！
1.580HV0.2；
2.445HV0.2；
3.483、504HV0.2

qingchuan65 · 发表于 2012-11-22 15:48:24

楼主提供的图片结合硬度就很好判断组织了：
1、中碳马氏体；
2、下贝氏体；
3、下贝氏体+回火屈氏体。

silverius · 发表于 2012-11-22 14:49:42

本帖最后由 silverius 于 2012-11-22 15:01 编辑

第一张是中碳马氏体？
后面的看不到马氏体。还是打个硬度吧

qlf_126 · 发表于 2012-11-22 14:31:23

希望LZ最好分别打下几个样的硬度，结合硬度更好准确的判断金相组织！
俺个人观点：
1.回火屈氏体，貌似回火不够充分；
2.回火屈氏体，回火较正常；
3.回火屈氏体+下贝氏体，感觉像是等温！！！

清霜 · 发表于 2012-11-22 14:33:21

这样看应该是马氏体和贝氏体的混合组织，有打硬度对比吗？

freemiaomiao · 发表于 2012-11-22 14:20:13

本帖最后由 freemiaomiao 于 2012-11-22 14:20 编辑

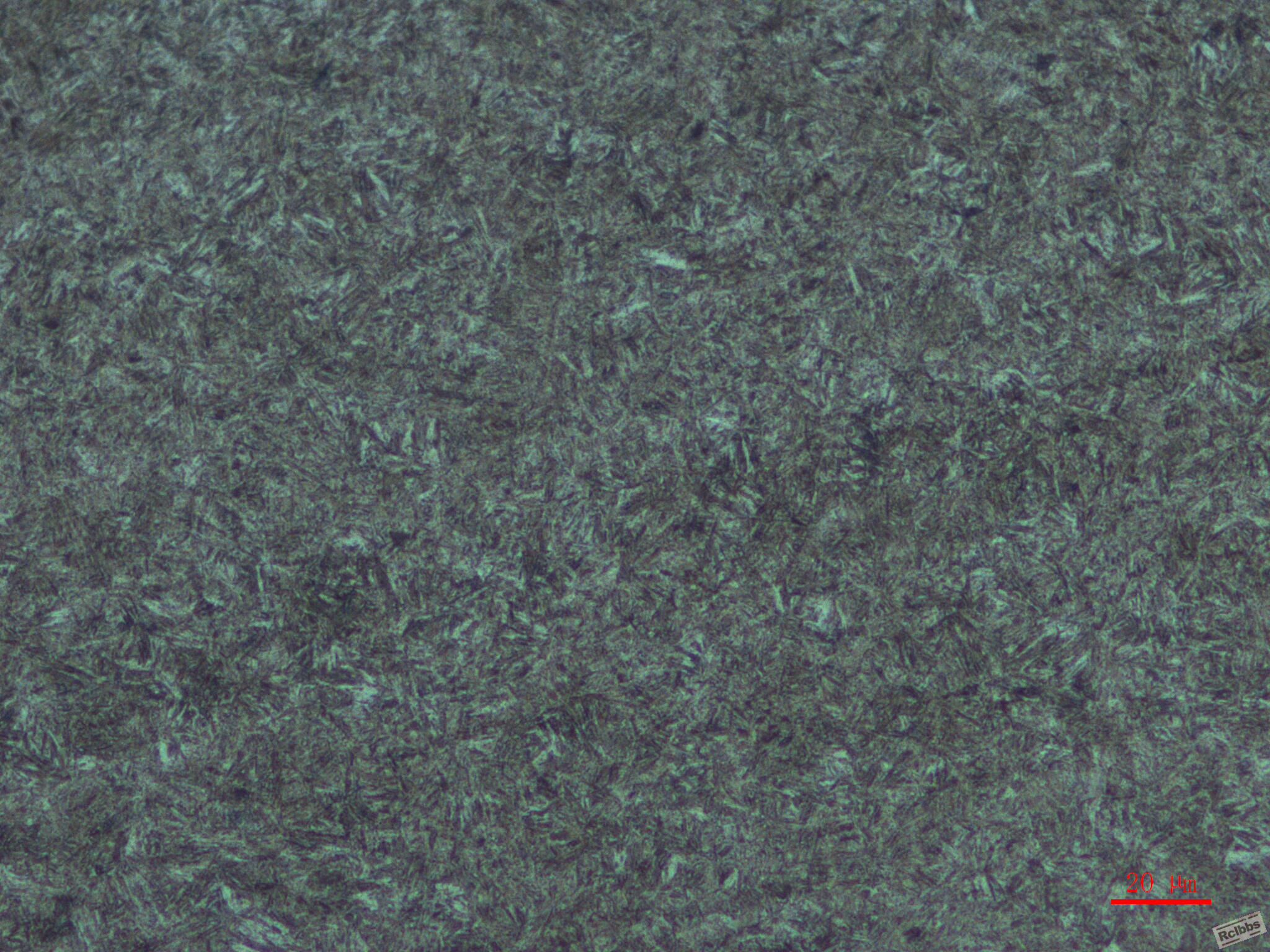

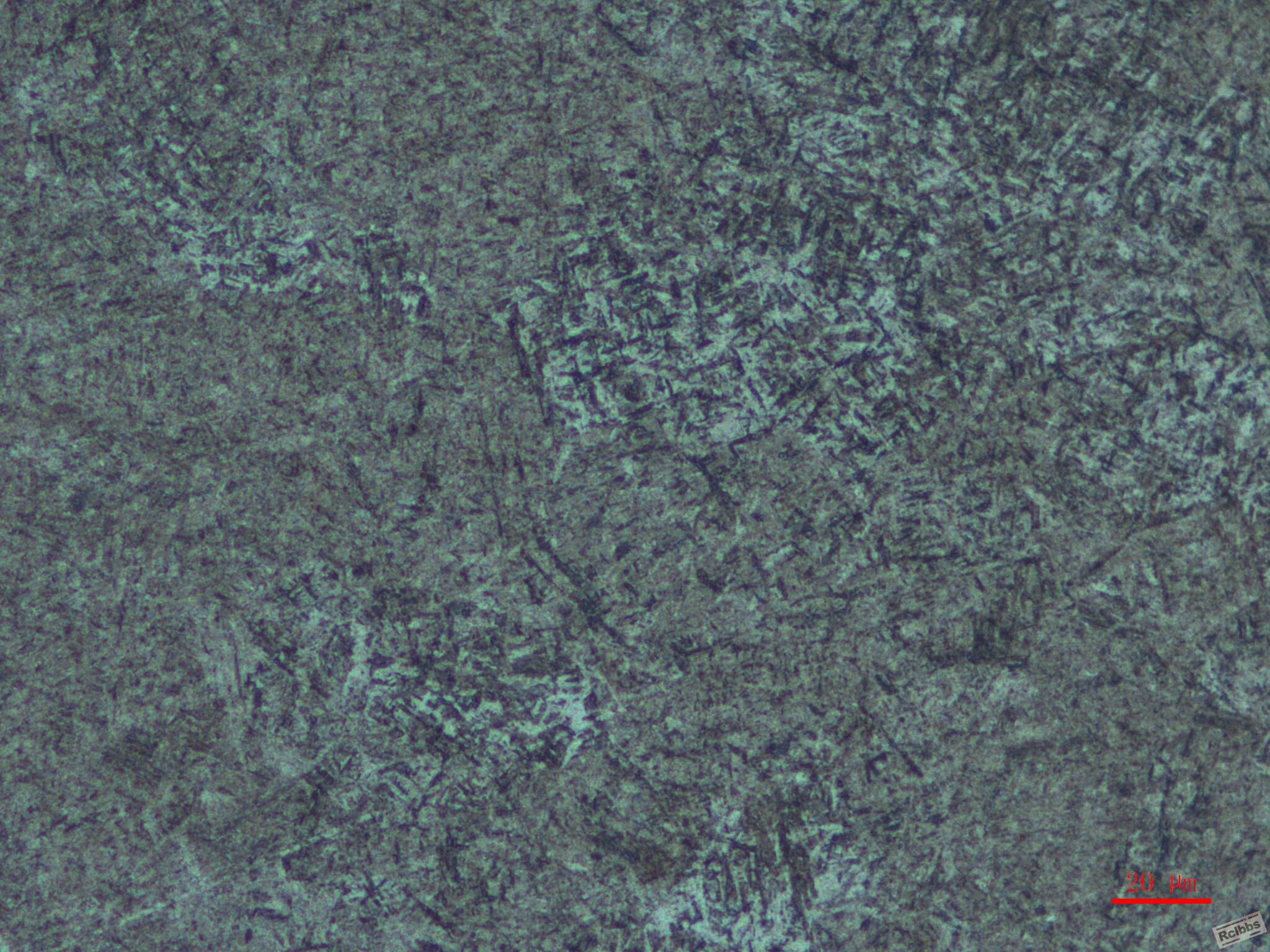

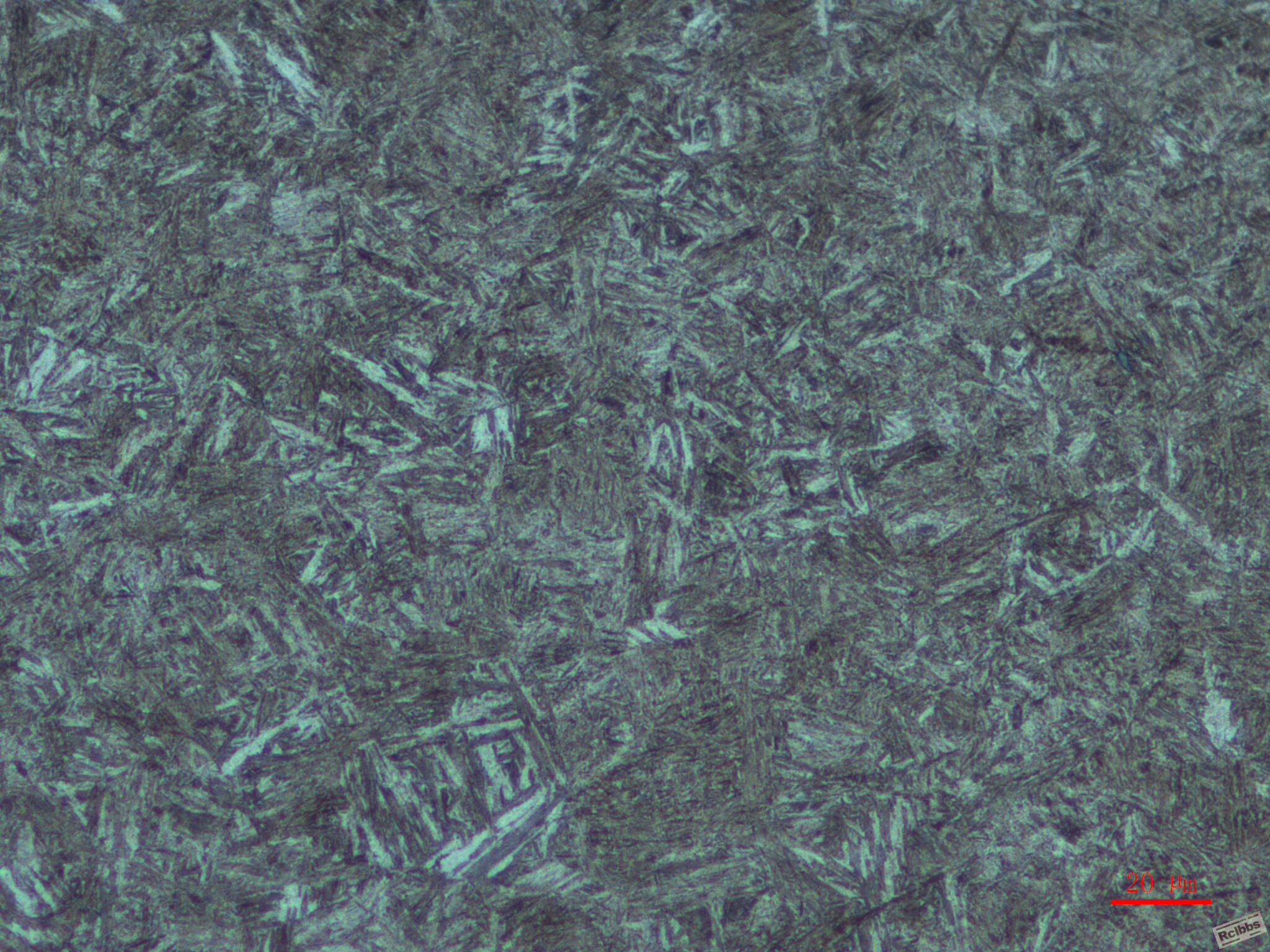

，材料为50CrVA，因为是外协做的，厂家不肯提供具体的热处理工艺，说是采用的等温淬火，三种不同规格的试样（试样都不大，比较薄的卡箍），得到的金相组织差别很大，请问这三张都是什么组织？放大倍数都为×500

		自动登录	找回密码
密码			免费注册

[求助] 请帮忙判断下面三张图片的金相组织
