大家看一下是不是氧化？

piaoying · 发表于 2012-12-13 12:26:51

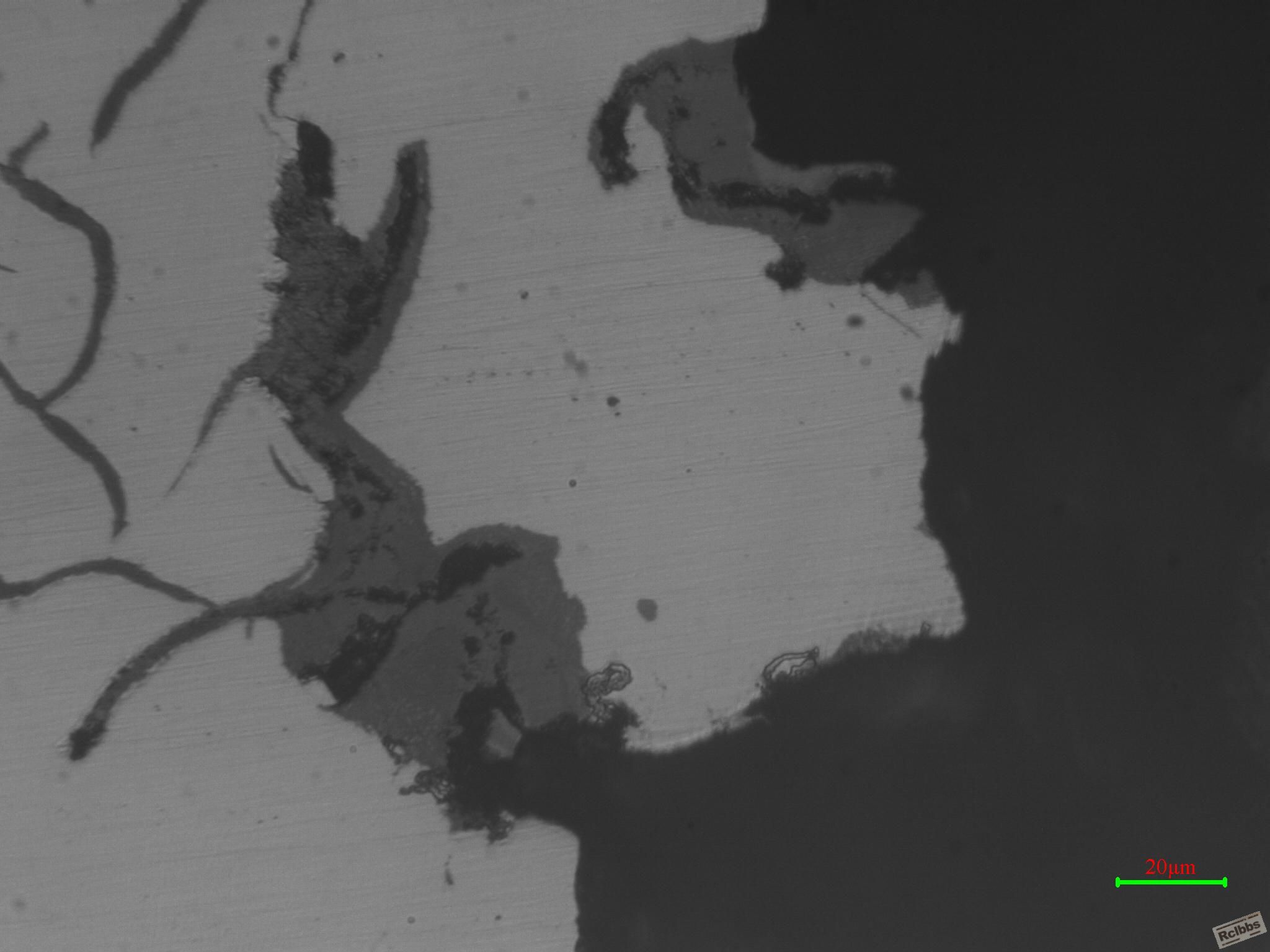

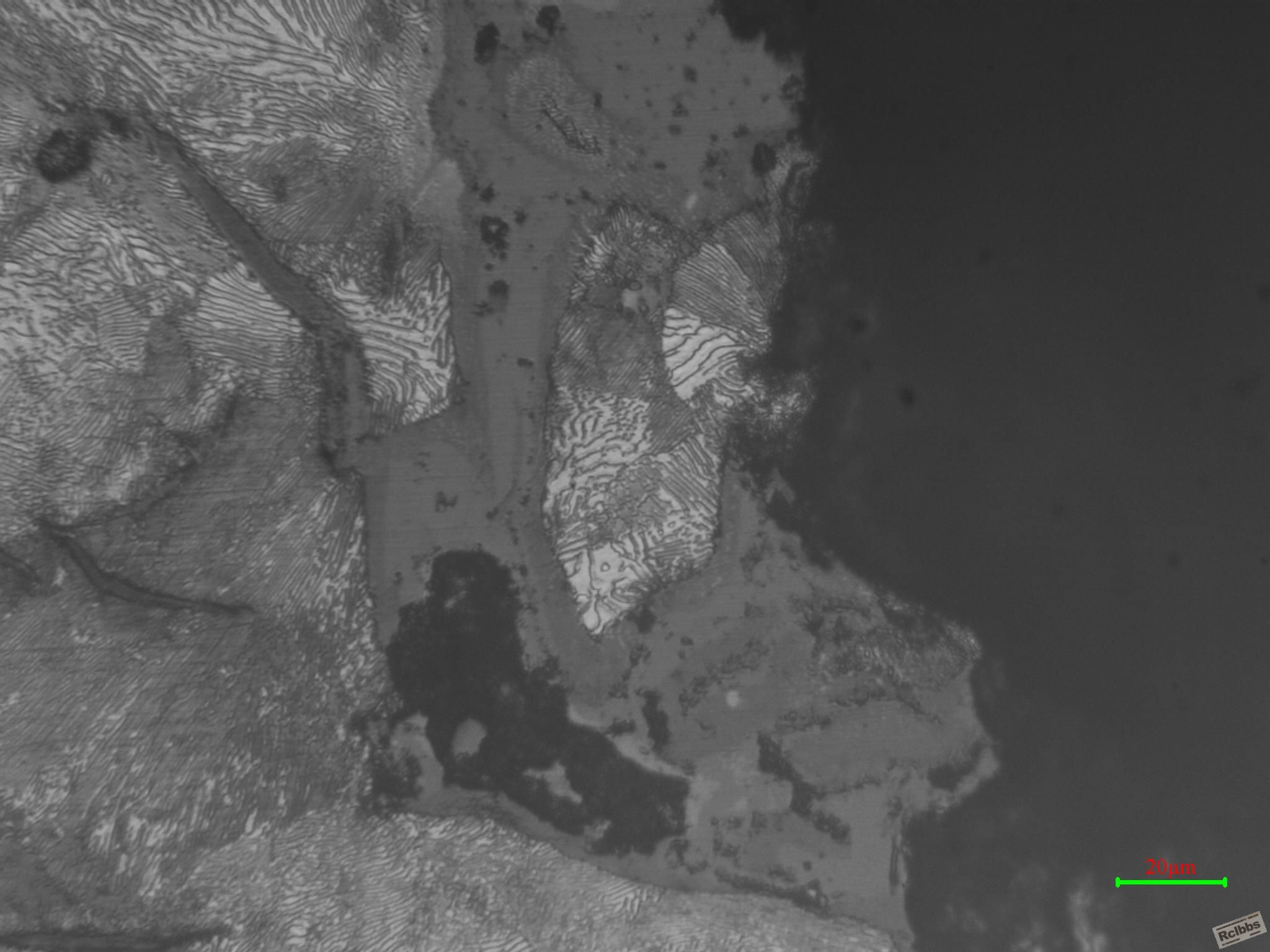

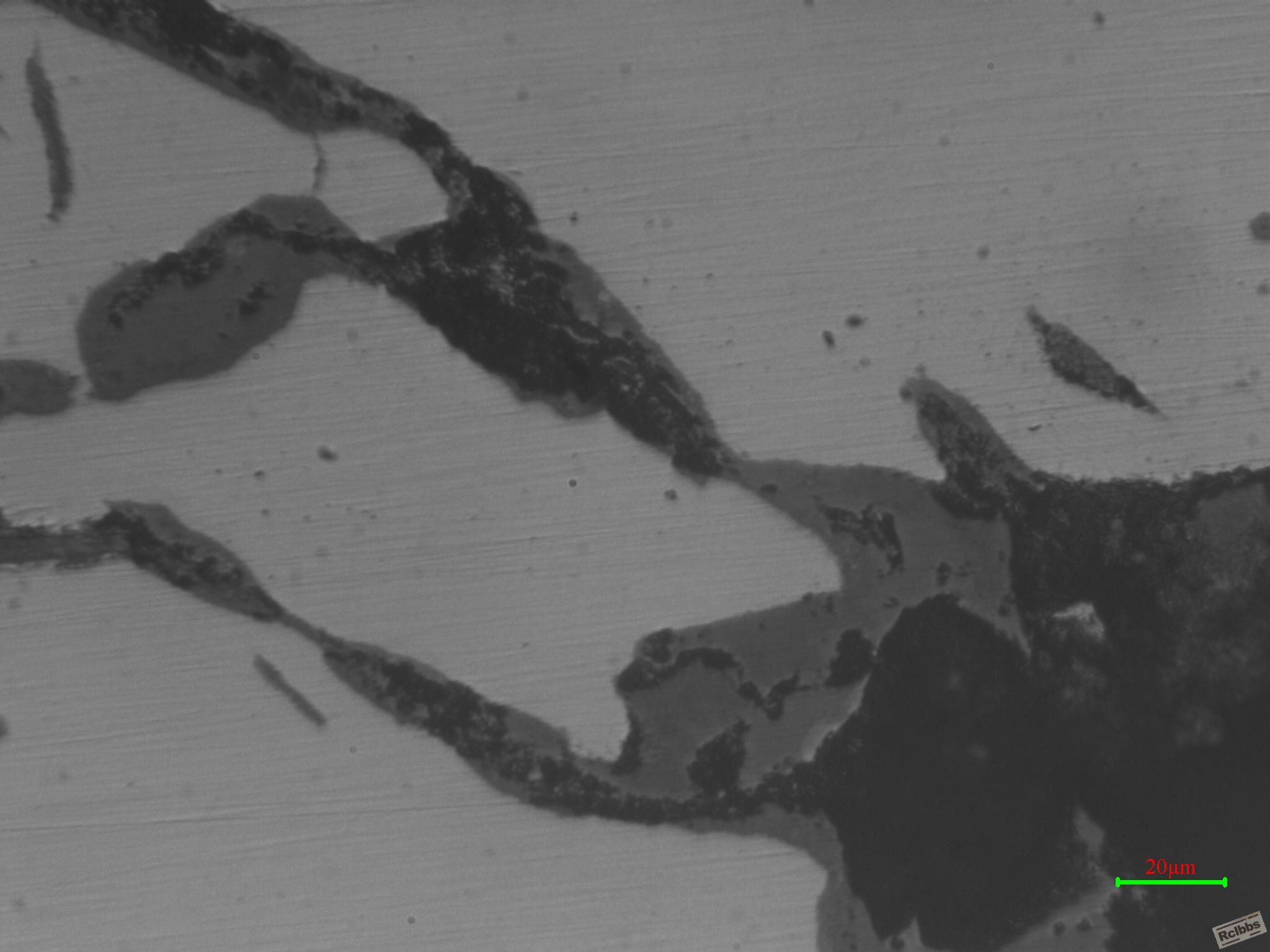

产品材料为HT250，铸造后去应力退火后发现裂纹，请大家看下裂纹图片中的是不是氧化？如果是，为什么有的地方有？有的地方没有，断断续续的，而且裂纹处还没有脱碳现象呢？如是不是，那又是什么东东呢？！条件有限，只有金相图片，谢谢大家了。

piaoying · 发表于 2012-12-13 12:27:43

照片全部都是500倍。谢谢！

leeyoung007 · 发表于 2012-12-13 12:32:38

是裂纹吗？为什么不说这是夹杂物呢？

西渡高速钢 · 发表于 2012-12-13 14:51:33

是氧化。照片反映氧化部位在加热过程，因是裂纹状态，非工件表面，故作为裂纹的尾端，虽然有大量氧，但氧的浓度不高，并不足以形成脱碳现象；或者，加热温度不算太高，仅仅满足氧化条件的温度，但氧化反映速度慢，故也可能只氧化而不表现脱碳；再或者，该裂纹处于工件表面，但加热炉中有气氛保护，导致氧化气氛浓度较低，同样有可能只氧化而难表现脱碳。

NUS24204 · 发表于 2012-12-13 15:11:18

铸造工艺的冷隔不良现象（与基体组织有明显的界限，表现为裂纹状），存在表皮组织或表面，不规则的线性缺陷．

zerosun · 发表于 2012-12-13 20:24:51

去应力退火温度不高，不会产生如此严重氧化层，应该是热裂。
查查浇注温度、浇注流量、冒口补缩、铸件结构等等等等

183222009 · 发表于 2012-12-13 21:18:29

5楼的很专业啊。能不能在具体一点呢？让大家学习学习。

		自动登录	找回密码
密码			免费注册

[求助] 大家看一下是不是氧化？

本帖子中包含更多资源
