渗碳后保护加热的工件

察哈尔汗

我们的一种阀杆，渗碳、精加工后木炭颗粒保护加热，普通箱式电阻炉淬火。
淬火后工件起厚氧化皮。这是怎么回事，如何解决？

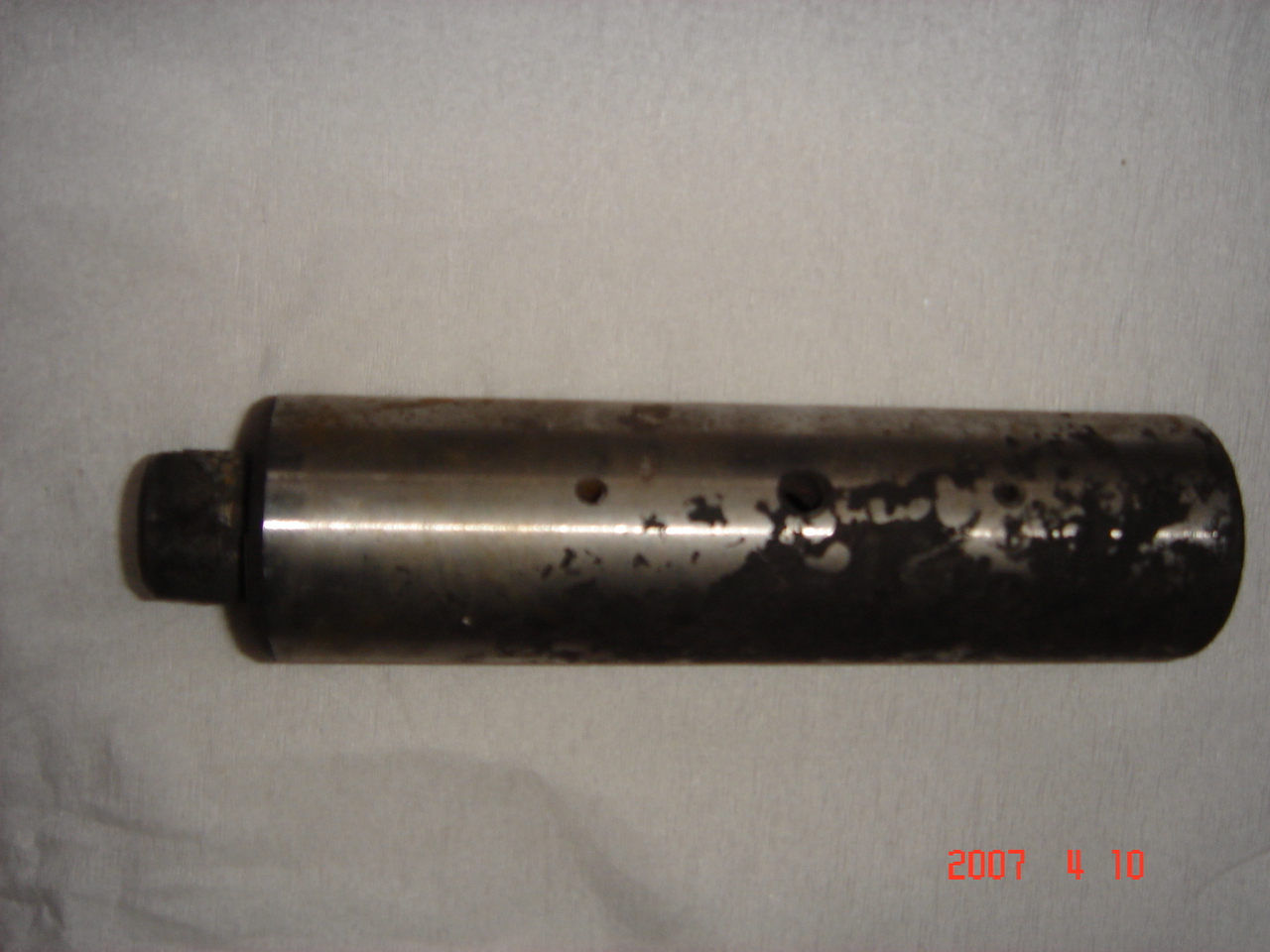

这是磨后的工件，根本磨不光。

油水混淬

　　在高温下,钢中的铁与炉气中的氧化合,形成 FeO、Fe3O4、Fe2O3等氧化物,称为氧化皮．氧化皮还会加剧模具的磨损﹐降低工件精度和导致表面粗糙﹐从而加大机械加工的加工余量﹐增加了材料消耗。氧化皮还阻碍热的传导﹐延长加热时间﹐
　　解决措施有
１.保护气氛下电阻炉加热 这是最方便的无氧化加热方法﹐但需要大的电源﹐热效率低﹐加热缓慢
２盐浴加热用熔融的金属盐 (一般用氯化钡和氯化钠混合物)空气隔离﹐用电阻加热盐浴
３浮动粒子炉加热 用石墨﹑石英砂﹑刚玉粒代替熔盐作加热介质。工作时粒子形成悬浮状态的流床。採用这种方法可避免盐浴加热的缺点﹐但需要有鼓风装置和保护气体。
４．方便经济实用的方法就是用不锈钢纸进行打包处理，具有很好的防氧化功能，在广东，江浙，苏州和上海一带都得到广泛地运用

油水混淬

楼主若有兴趣，可以看看这个帖子
http://www.rclbbs.com/viewthread ... B%E5%A4%A7%E8%99%AB

lxh510125

还是保护不好造成的，建议用保护气氛炉、盐浴炉等淬火．

guidou_114

#2说说不锈钢纸防止氧化的原理！
就用不锈钢纸把零件包好后直接在炉中加热，又没有什么气氛保护，零件受热后也应该会产生氧化现象，不明白请赐教！

察哈尔汗

我们的工件孔挺多的，盐炉干也堵眼。又没有先进设备，只好用箱式炉保护加热了。
谢谢油水混淬版主！

LINFH

根据箱式炉的空间做一不锈钢罐,滴甲醇加少量煤油保护即可.不过最好还是用多用炉渗碳淬火好.这样做完全避免氧化是不可能的.淬火时还是会有少许.

察哈尔汗

我们现在直接把它放在正火刚出炉的炉底板上，前后不足20分钟，温度高，速度快，氧化少。
歪招，没办法，设备局限。
