热处理论坛

 找回密码
 免费注册

QQ登录

只需一步,快速开始

北京中仪天信科技有限公司 江苏东方航天校准检测有限公司 热处理论坛合作伙伴广告位
搜索
查看: 4496|回复: 9

[求助] 关于不锈钢QPQ处理后化合层的问题

[复制链接]

该用户从未签到

发表于 2013-2-20 14:37:02 | 显示全部楼层
北京中仪天信科技有限公司
以上条件不难达到可延长N化时间到6一20H
回复 支持 反对

使用道具 举报

签到天数: 301 天

[LV.8]以坛为家I

发表于 2013-2-10 00:09:39 | 显示全部楼层
认真做可以达到国外水平
回复 支持 反对

使用道具 举报

签到天数: 2508 天

[LV.Master]伴坛终老

发表于 2013-2-9 18:42:00 | 显示全部楼层
316是有化合物层的,但要大于10微米要困难些。
回复 支持 反对

使用道具 举报

签到天数: 2508 天

[LV.Master]伴坛终老

发表于 2013-2-10 10:39:36 | 显示全部楼层
如果加硫,可以适当增加白亮层厚度。
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-1-26 12:15:33 | 显示全部楼层 |阅读模式
大家好,我公司是做阀门的,设计要求阀杆和垫圈要求进行QPQ处理,材质基本为316、304或者17-4PH,技术给出的要求是QPQ后表面硬度大于HV1100,化合层厚度10-12μm,但是和几家QPQ厂家合作后,发现试件腐蚀后不能观察到化合层,腐蚀剂是5g硫酸铜,20ml水,20ml盐酸。QPQ厂家给出的答复是不锈钢QPQ根本就看不出化合层(白亮层)。但是将采购的进口阀门的阀杆制样后,确有明显的化合层(白亮层),造成我们很大的困惑,不知道到底是我公司设计问题,还是国内QPQ厂家根本做不到国外的技术

该用户从未签到

 楼主| 发表于 2013-1-28 14:07:19 | 显示全部楼层
蒋天 发表于 2013-1-26 14:02
不会哦,不锈钢做QPQ出来有化合物层啊,我们QPQ做的都有啊,只是要求没有您说的那么厚,一般处理3小时,化合 ...

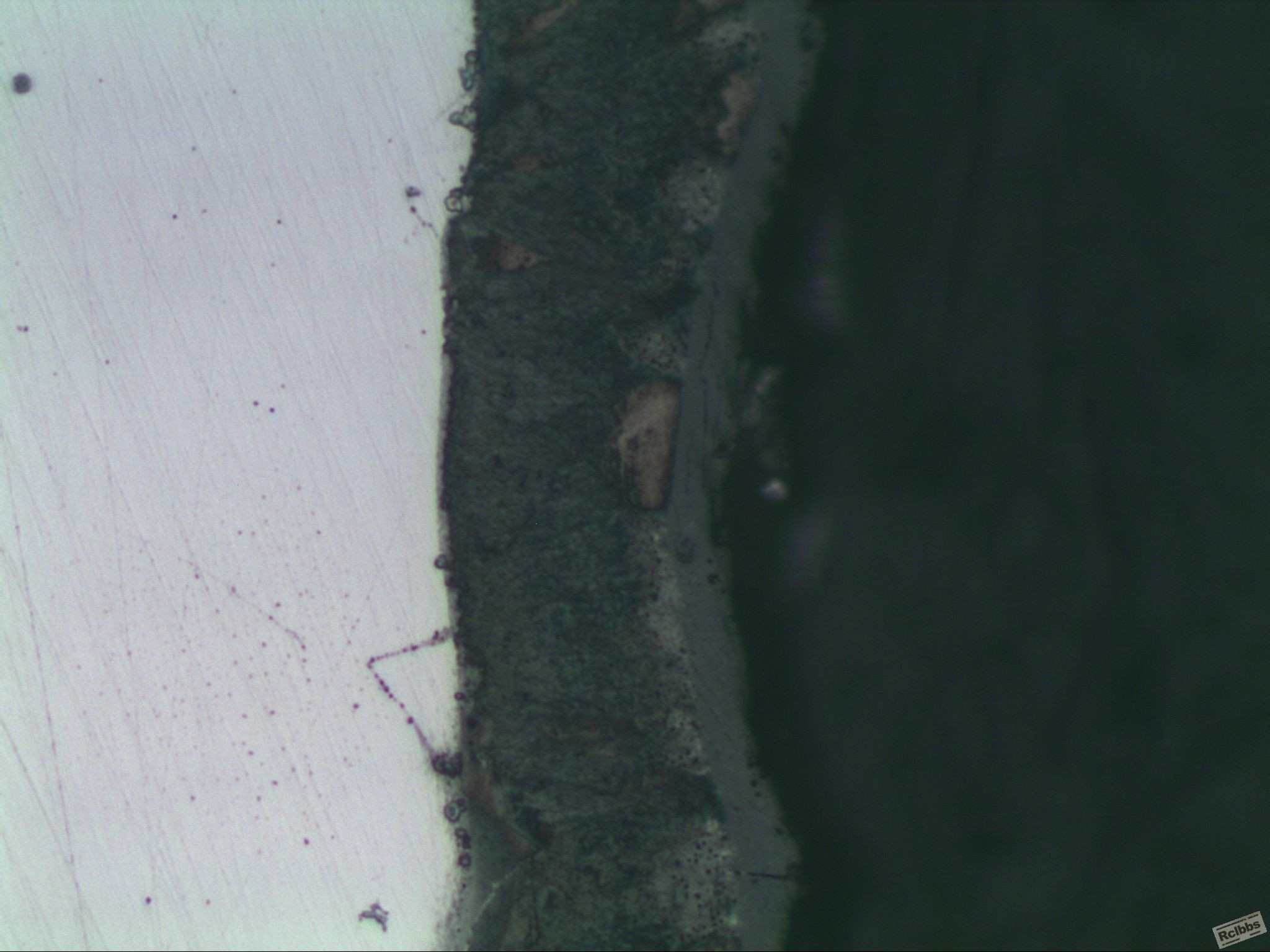

基材为316QPQ处理后5%硝酸酒精腐蚀,出来的是这个,供应商给出的答复是不会有化合层,厚度也不能保证

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?免费注册

x
回复 支持 反对

使用道具 举报

签到天数: 128 天

[LV.7]常住居民III

发表于 2013-1-26 14:02:16 | 显示全部楼层
不会哦,不锈钢做QPQ出来有化合物层啊,我们QPQ做的都有啊,只是要求没有您说的那么厚,一般处理3小时,化合物层厚度在8um的样子。楼主可以寄样给我,我帮您做来试试。我们采用的腐蚀剂是5%硝酸酒精
回复 支持 反对

使用道具 举报

签到天数: 155 天

[LV.7]常住居民III

发表于 2013-1-26 14:05:27 | 显示全部楼层
回复 支持 反对

使用道具 举报

签到天数: 2508 天

[LV.Master]伴坛终老

发表于 2013-1-27 13:11:16 | 显示全部楼层
sbm197873 发表于 2013-1-26 14:05
逆向工程估计没吃透http://www.rclbbs.com/forum.php?mod=viewthread&tid=148008

有道理。不锈钢的牌号有很多,17-4PH很难啊!
回复 支持 反对

使用道具 举报

该用户从未签到

 楼主| 发表于 2013-3-19 11:51:21 | 显示全部楼层
esthga 发表于 2013-2-20 14:37
以上条件不难达到可延长N化时间到6一20H

非常谢谢,现在供应商也知道怎么来做了
回复 支持 反对

使用道具 举报

您需要登录后才可以回帖 登录 | 免费注册

本版积分规则

QQ|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2024, rclbbs.com 苏州热协网络技术有限公司 版权所有

GMT+8, 2024-11-28 05:44 , Processed in 0.054814 second(s), 21 queries .

Powered by Discuz! X3.4

Copyright © 2001-2021, Tencent Cloud.

快速回复 返回顶部 返回列表
