是GCr15贝氏体淬火还是过热

yujunhui4 · 发表于 2013-2-11 21:47:28

应该是贝氏体淬火，如果马氏体过热到这程度剩余碳化物应该很少了。

紫琅人 · 发表于 2013-2-6 20:02:54

个人意见同意二楼的看法，倾向针状贝氏体淬火

小小学生 · 发表于 2013-2-6 08:43:30

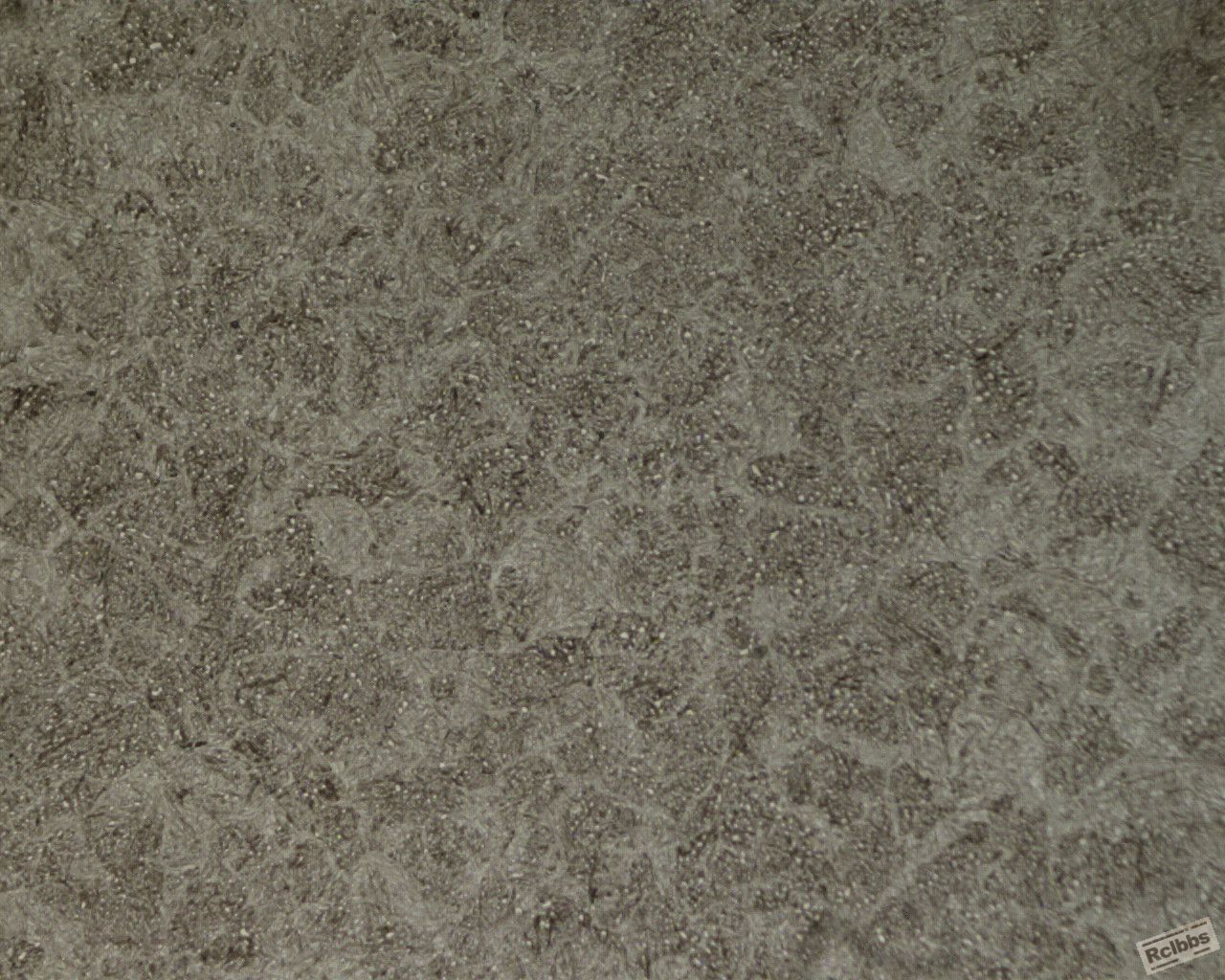

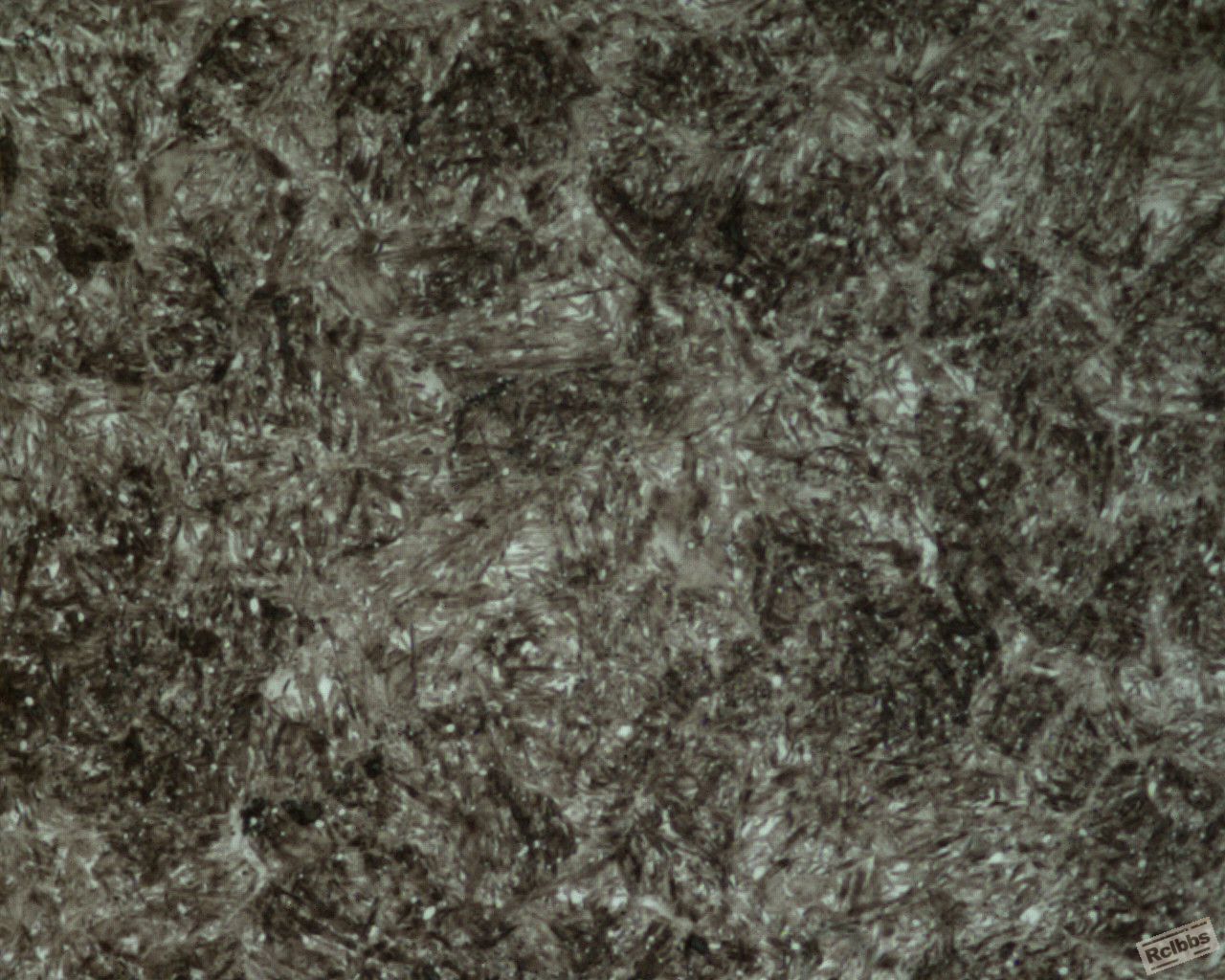

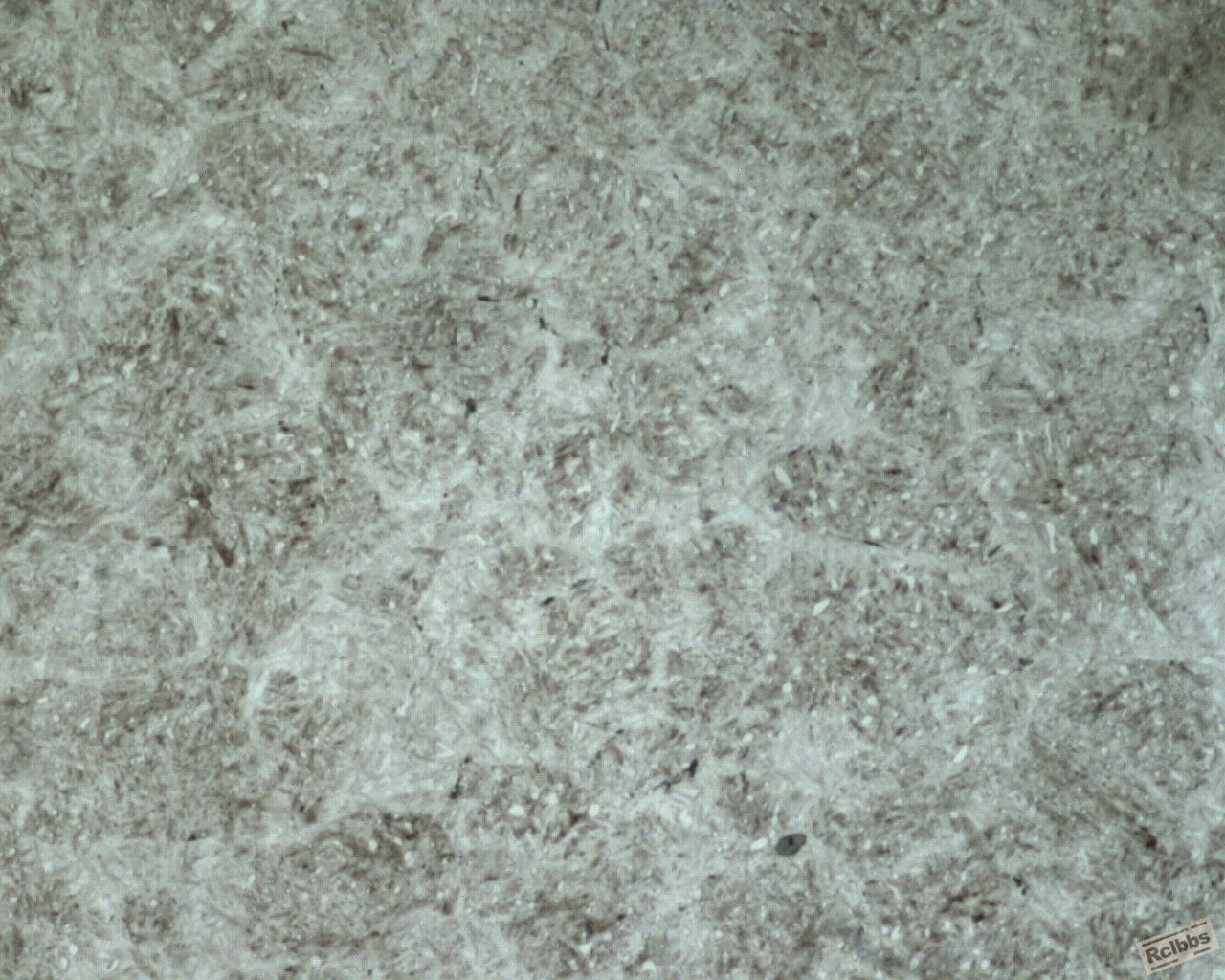

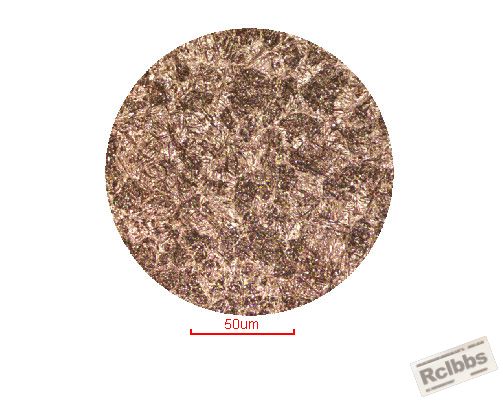

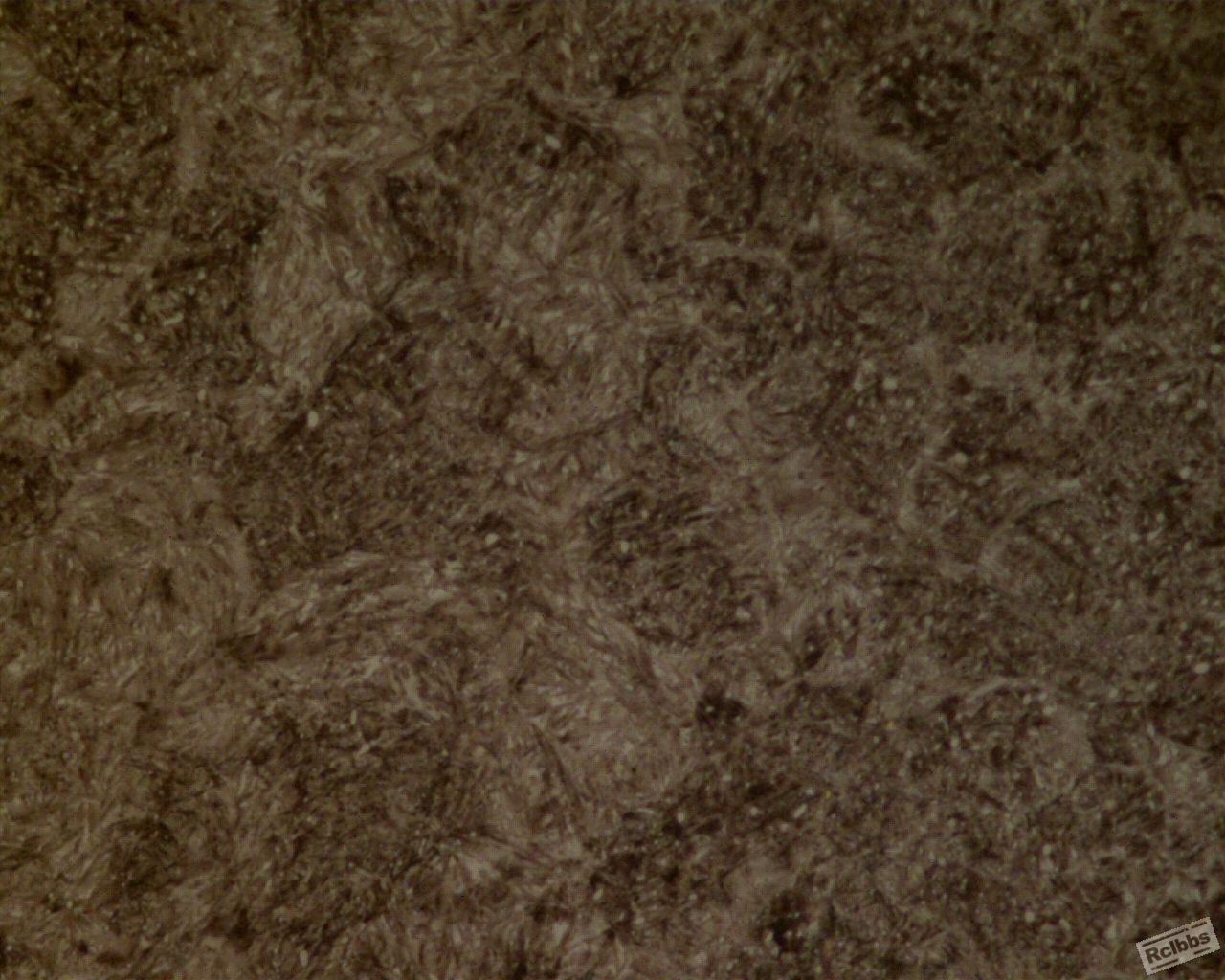

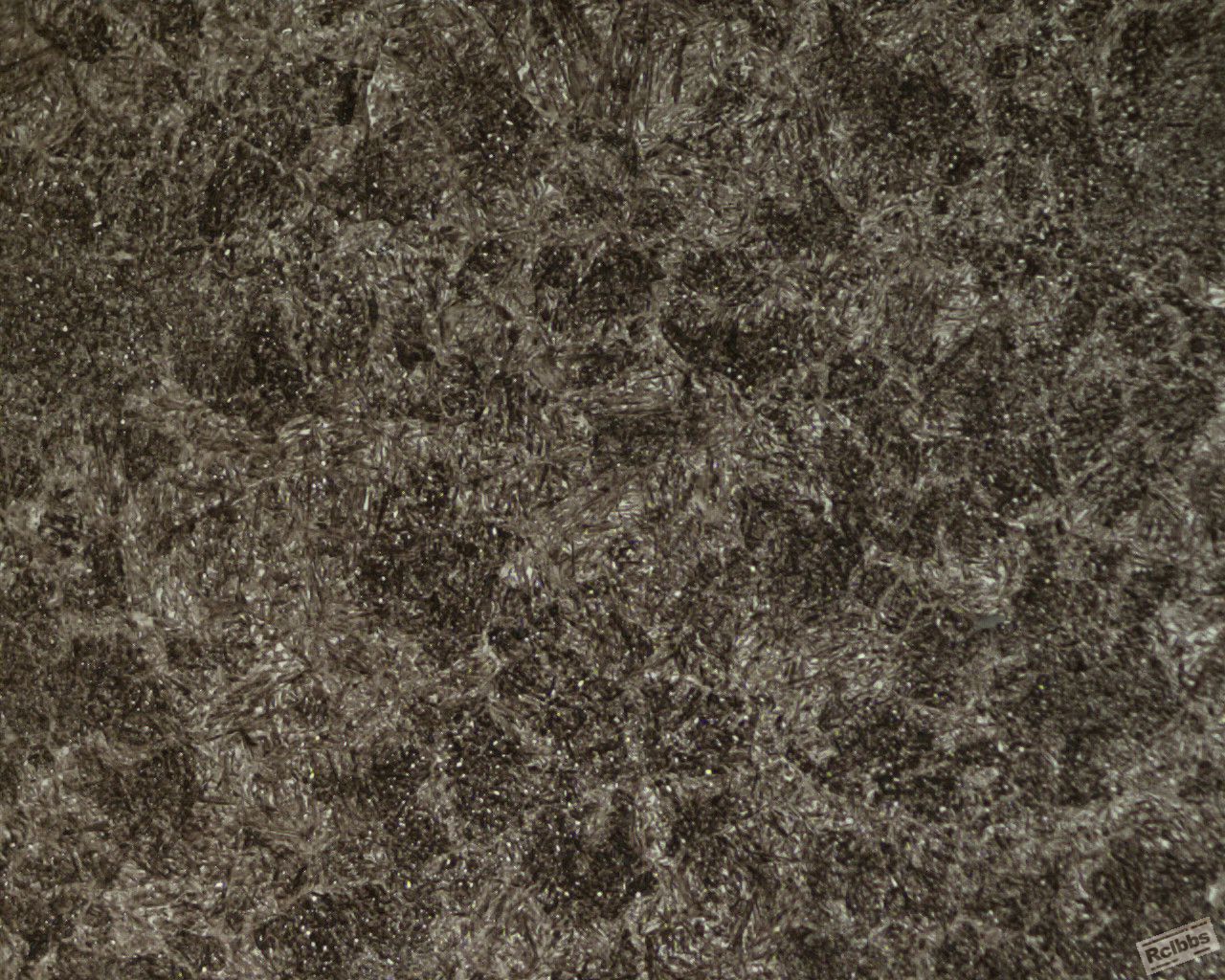

一个样品，硬度62，组织见附件，大家看看是过热还是贝氏体淬火的

小小学生 · 发表于 2013-2-6 14:10:01

可能我没说清楚，这是个样品，我想知道是马氏体淬火的过热，还是贝氏体淬火的，当然组织是有些粗，材料碳化物不均是存在的。里面的针是马氏体针还是贝氏体针呢？

ncc · 发表于 2013-2-18 11:35:31

blightwu 发表于 2013-2-6 12:30
残奥含量这么高，肯定是马氏体粗了，是否过热要看用什么标准了。

残奥含量高？您是说的那个白点么？那个是残奥么？貌似是碳化物吧？

小小学生 · 发表于 2013-2-18 13:15:44

热处理老宋发表于 2013-2-18 09:58
刚刚看，是贝氏体淬火，按1255标准应为贝氏体级别2-3级。还有，小伙子，用词不当，老家伙--多难听！老宋也是 ...

谢谢宋工啊，哈哈，致于说老家伙，我也不年轻了啊，也能算老家伙级的了

。我给看过的几个人也都是从事这行业十年以上了的啊，让不我咋叫不准了呢，开始时我看时觉得自已有八成的把握，后来就变成了五成，再后来就变成了三成了。看不准也没什么啊，搞这行的从来是活到老学到老，谁也不能全见识过不是，前几天我还犯了个低级错误不是，丢人都丢国外去了

。

热处理老宋 · 发表于 2013-2-18 15:03:27

小小学生发表于 2013-2-18 13:15
谢谢宋工啊，哈哈，致于说老家伙，我也不年轻了啊，也能算老家伙级的了。我给看过的几个人也都是从 ...

没关系，老宋直性，别介意！对贝氏体淬火我有许多样品，需要与我联系，我的电话13704089520，你会有惊喜！

小小学生 · 发表于 2013-2-18 09:44:57

热处理老宋发表于 2013-2-6 21:54
不太准，你在轻一点腐蚀一下，有些不准，轻点腐蚀再传来。

宋工给瞧瞧，可有几个老家伙说是淬火组织过热了，哈哈，我还是觉得是马氏体与贝氏体的混合，应该是淬盐后又淬的水，等温分级淬火的产品。应该是现在的辊棒炉盐淬生产线的产物。

热处理老宋 · 发表于 2013-2-18 09:58:05

刚刚看，是贝氏体淬火，按1255标准应为贝氏体级别2-3级。还有，小伙子，用词不当，老家伙--多难听！老宋也是老家伙，赶紧道歉，技术上有个性，做人上要有礼有节，快！

blightwu · 发表于 2013-2-6 12:30:33

残奥含量这么高，肯定是马氏体粗了，是否过热要看用什么标准了。

小~啊傻 · 发表于 2013-2-6 10:53:58

倾向于贝氏体3级~~~~~~~~~~~~~~~

热处理老宋 · 发表于 2013-2-6 21:54:06

不太准，你在轻一点腐蚀一下，有些不准，轻点腐蚀再传来。

hp100 · 发表于 2013-2-18 17:17:01

贝氏体等温淬火残奥含量是很低的，小于百分之三以下，金相组织上是看不岀来的。

		自动登录	找回密码
密码			免费注册

[讨论] 是GCr15贝氏体淬火还是过热
